MSUD
Typ A (18 mm)
230 V AC/DC ±10%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 230 V |
| Napięcie robocze AC min. | 207 V |
| Napięcie robocze AC maks. | 253 V |
| Napięcie robocze DC | 230 V |
| Napięcie robocze DC min. | 207 V |
| Napięcie robocze DC maks. | 253 V |
| Szczytowe napięcie wyłączające maks. | 560 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

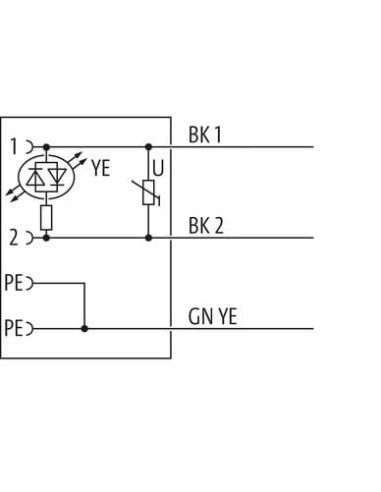

| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor zaworowy MSUD typ A 18 mm 7000-18061-6160300 – profesjonalne rozwiązanie do automatyki
Konektor zaworowy MSUD typ A 18 mm o kodzie produktu 7000-18061-6160300 to wysokiej jakości złącze dedykowane do niezawodnej pracy w systemach automatyki, hydrauliki oraz pneumatyki. Pozwala na pewne i trwałe podłączenie elektrozaworów w środowiskach przemysłowych, gdzie stawia się na bezpieczeństwo, odporność oraz wygodę instalacji.
Najważniejsze zalety – odporność, bezpieczeństwo i precyzja
Solidna obudowa z tworzywa sztucznego o podwyższonej odporności chemicznej i na oleje gwarantuje długowieczność nawet w wymagających warunkach przemysłowych. Stopień ochrony IP67 zapewnia pełną pyłoszczelność oraz ochronę przed chwilowym zanurzeniem w wodzie, co jest kluczowe podczas użytkowania w miejscach narażonych na wilgoć i zanieczyszczenia.
- Wysoka odporność chemiczna i olejowa – niezawodność w sektorze przemysłowym
- Stopień ochrony IP67 – bezpieczeństwo w trudnych warunkach
- Dioda LED sygnalizująca stan połączenia oraz wbudowany obwód zabezpieczający
- Łatwa instalacja – montaż za pomocą wkrętów M3, szybkie podłączanie przewodu
- Możliwość zamówienia innych długości kabli – elastyczność dopasowania do aplikacji
Typowe zastosowanie konektora MSUD typ A 18 mm
Konektory zaworowe tego typu wykorzystywane są do podłączania elektrozaworów stosowanych w maszynach produkcyjnych, liniach montażowych oraz systemach zasilania mediów. Idealnie sprawdzają się w:
- Automatyce przemysłowej i robotyce
- Systemach hydraulicznych i pneumatycznych
- Instalacjach wodnych i olejowych
- Maszynach budowlanych oraz liniach technologicznych
Możliwość pracy z napięciem AC/DC (230 V ±10%) oraz maksymalnym prądem 4 A pozwala na podłączenie szerokiej gamy urządzeń.
Bezpieczeństwo użytkowania konektora zaworowego MSUD – kluczowe funkcje
Zintegrowana dioda LED pozwala na natychmiastową weryfikację sygnału sterującego, natomiast obwód zabezpieczający zwiększa bezpieczeństwo układu. Dzięki wzmocnionym połączeniom śrubowym i odpowiedniej konstrukcji konektora możliwy jest niezawodny montaż praktycznie w każdej pozycji roboczej.
Dane techniczne – kluczowe informacje dla instalatora
- Długość przewodu: 3 m, wysokiej jakości przewód wielodrutowy
- Materiał obudowy: PBT, kolor czarny
- Średnica zewnętrzna przewodu: 5,9 mm
- Przekrój żyły: 0,75 mm²
- Klasa ochrony: IP67
- Temperatura pracy: od -25 °C do +85 °C (obudowa), kabel od -30 °C do +70 °C
- Maksymalne napięcie pracy: 230 V AC/DC
- Maksymalny prąd: 4 A
Elastyczność instalacji – przemyślana konstrukcja
Montaż konektora zaworowego jest prosty i szybki dzięki gwintom M3 oraz możliwości założenia złącza na przewód wełniany. Dodatkowo należy pamiętać o zabezpieczeniu przewodów przed obciążeniami mechanicznymi oraz zachowaniu minimalnych promieni gięcia, co zwiększa trwałość i funkcjonalność instalacji.
Konektory zaworowe MSUD typ A 18 mm – idealne rozwiązanie dla przemysłu
Konektor MSUD typ A 18 mm to często wybierany produkt w środowiskach przemysłowych, które wymagają niezawodności i odporności na czynniki zewnętrzne. Sprawdza się w aplikacjach, w których ważne jest łatwe podłączenie, odporność mechaniczna oraz pewność i bezpieczeństwo połączenia elektrycznego.
