MSUD

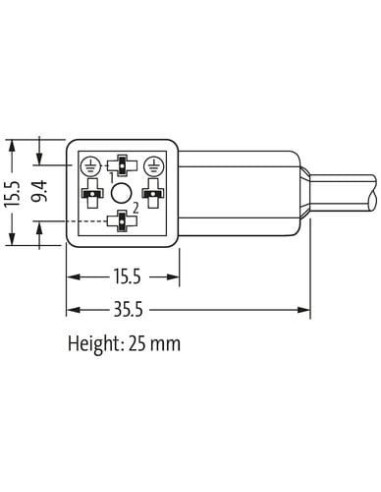

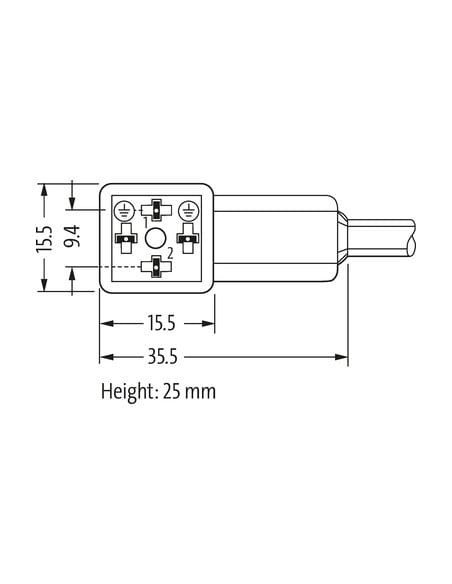

Typ CI (9.4 mm)
24 V AC/DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 216 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 63,8 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor zaworowy MSUD typ CI 9,4 mm do kabla – profesjonalne rozwiązanie dla automatyki
Konektor zaworowy MSUD typ CI 9,4 mm (kod produktu: 7000-94021-2160500) to wysokiej jakości złącze przeznaczone do instalacji przemysłowych, wykorzystywane głównie w automatyzacji procesów oraz w układach pneumatycznych i hydraulicznych. Stanowi niezawodne połączenie pomiędzy przewodem a zaworem, zapewniając stabilność działania oraz bezpieczeństwo użytkowania nawet w wymagających warunkach otoczenia.
Wytrzymałość i odporność konektora zaworowego MSUD
Obudowa wykonana została z trwałego tworzywa sztucznego o dobrej odporności chemicznej oraz na oleje, co umożliwia zastosowanie konektora również w trudnych i agresywnych środowiskach przemysłowych. Stopień ochrony IP67 gwarantuje pełną szczelność przeciwpyłową oraz odporność na zanurzenie w wodzie (przy poprawnym montażu – włożeniu i przykręceniu konektora).
Zastosowanie konektora zaworowego typ CI 9,4 mm – gdzie najlepiej się sprawdzi?
Konektor MSUD znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne, bezpieczne oraz szybkie łączenie obwodów elektrycznych, m.in. w:
- automatyce przemysłowej (zasilanie oraz sygnalizacja zaworów elektromagnetycznych),
- maszynach produkcyjnych oraz na liniach montażowych,
- systemach pneumatycznych i hydraulicznych,
- rozwiązaniach automotive,
- inżynierii procesowej.
Wyposażony w diodę LED sygnalizującą oraz obwód zabezpieczający, ułatwia szybkie diagnozowanie pracy oraz minimalizuje ryzyko uszkodzeń spowodowanych przepięciami.
Najważniejsze cechy konektora zaworowego MSUD typ CI
- Napięcie robocze: 24 V AC/DC (z tolerancją +/-25%)
- Obecność diody LED oraz obwodu zabezpieczającego – wizualizacja statusu i zwiększona ochrona
- Długość kabla 5 m – możliwość wygodnego montażu w różnych aplikacjach
- Wytrzymałość mechaniczna – solidne wykonanie, odporność na uderzenia i drgania
- Trzyżyłowy przewód o przekroju 0,75 mm² z oznaczeniami kolorystycznymi ułatwiającymi instalację
- Materiał płaszcza i izolacji: PVC – odporność na rozpuszczalniki, oleje, benzynę oraz płomienie
Elastyczność montażu i bezpieczeństwo użytkowania
Konektor zaworowy MSUD typ CI wyróżnia się nie tylko łatwością montażu (gwint M3, przewidziana siła dokręcenia 0,4 Nm), ale także możliwością pracy w szerokim zakresie temperatur od -25°C do +85°C (dla kabla: od -30°C do +70°C w instalacji stałej). Dzięki zastosowaniu wysokiej jakości materiałów konektor jest odporny na uszkodzenia mechaniczne, środki chemiczne oraz wahania temperatur.
Rozwiązania kompatybilne i wskazówki instalacyjne
- Konektor pasuje do standardowych zaworów elektromagnetycznych z gniazdem 9,4 mm (typ CI)
- W przypadku innych długości kabli lub specjalnych wymagań – możliwe wykonania na zamówienie
- Zalecane zabezpieczenie złącza przed przeciążeniami mechanicznymi – np. stosowanie opasek zaciskowych
- Prawidłowy promień zgięcia przewodu: min. 5x średnica zewnętrzna (przy instalacji stałej), 10x przy pracy ruchomej
Konektor zaworowy MSUD typ CI 9,4 mm – idealny wybór do automatyzacji
Dzięki uniwersalnej kompatybilności, wysokiemu poziomowi ochrony środowiskowej, wskaźnikowi LED, obwodowi zabezpieczającemu oraz trwałej konstrukcji konektor doskonale sprawdza się zarówno w standardowych, jak i w specjalistycznych aplikacjach automatyki oraz robotyki przemysłowej.
