MSUD

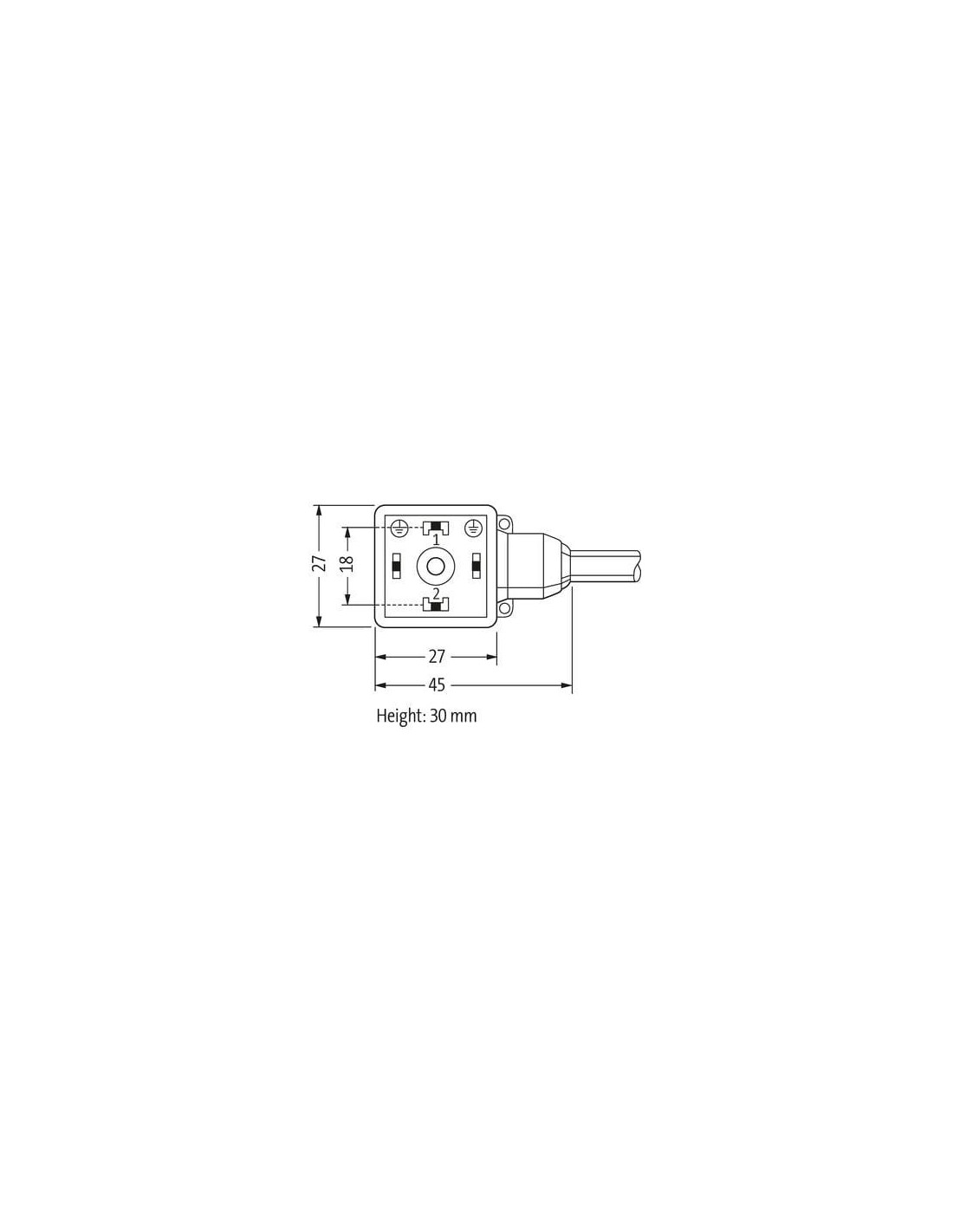

Typ A (18 mm)
24 V AC ±20% / DC ±25%

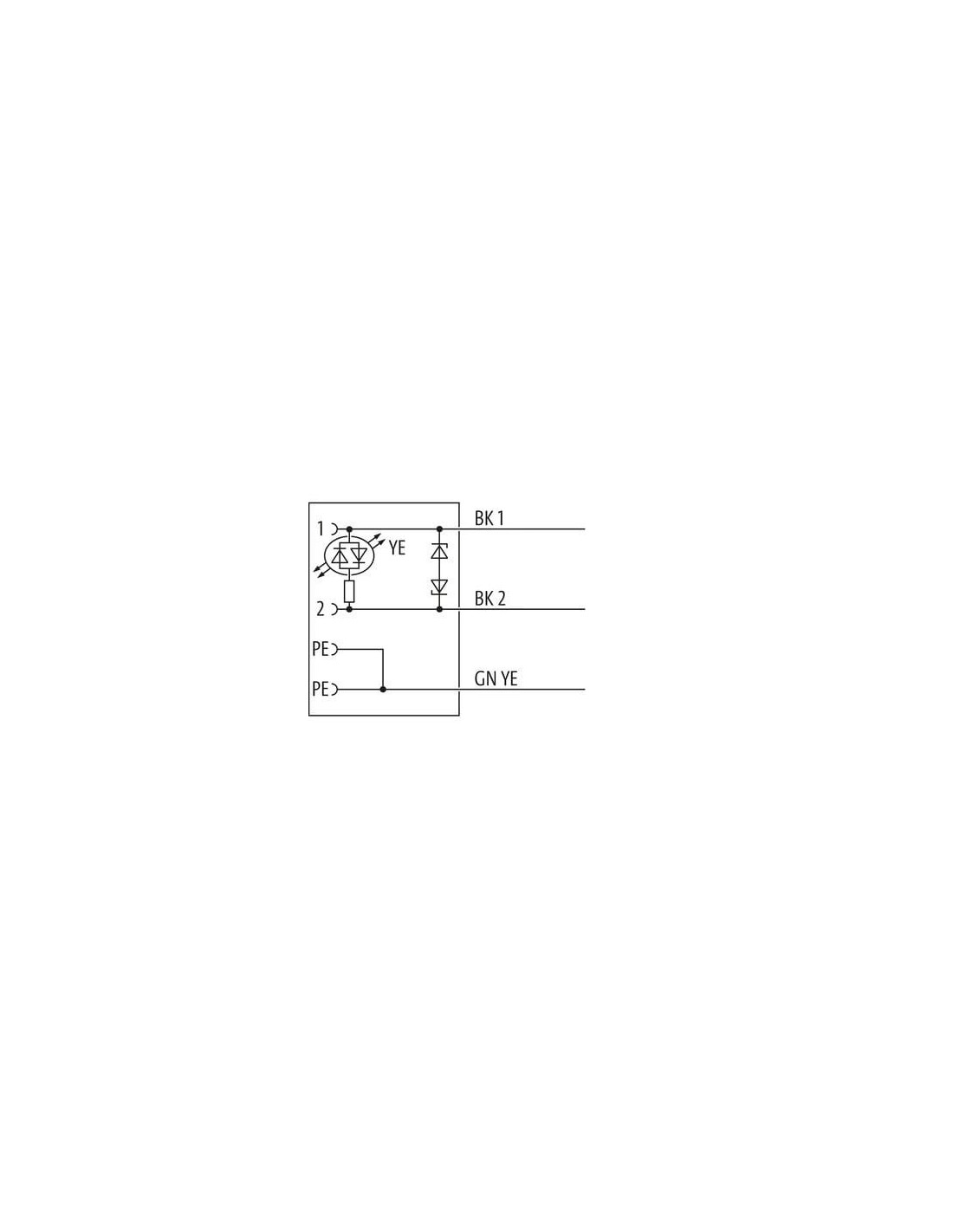

Dioda LED i obwód zabezpieczający

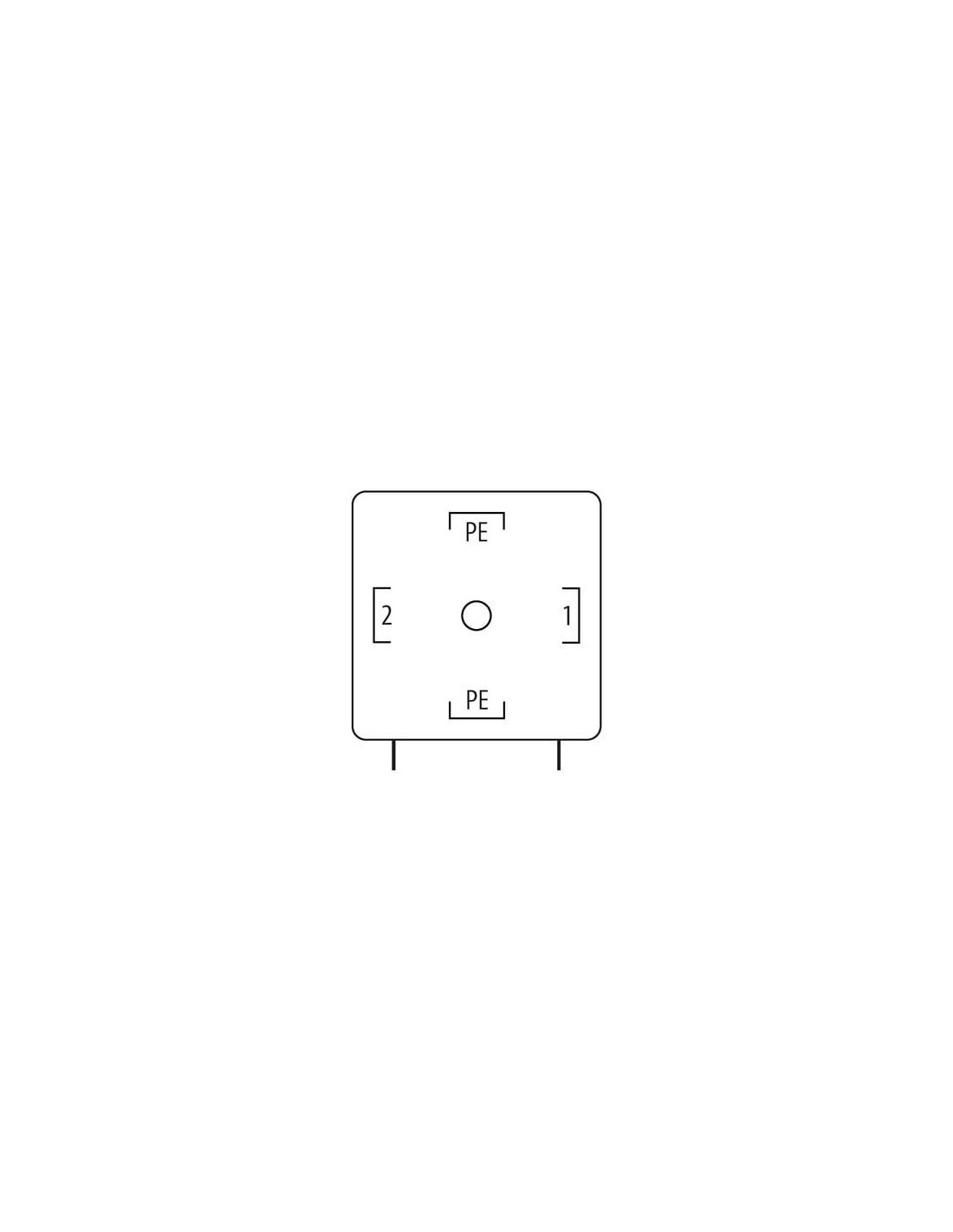

PE zmostkowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 016 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | żółty |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 63,8 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

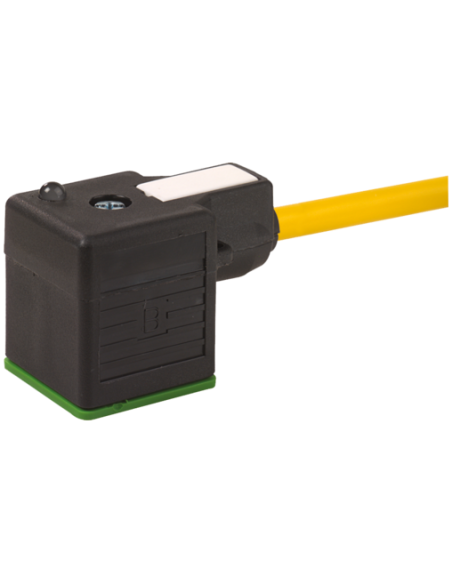

Konektor zaworowy MSUD typ A 18mm na kabel wolny 7000-18021-0160500 – z diodą LED i zabezpieczeniem
Konektor zaworowy MSUD typ A 18mm to precyzyjne rozwiązanie do połączeń elektrozaworów, stosowane w szerokim zakresie aplikacji automatyki przemysłowej. Model o numerze katalogowym 7000-18021-0160500 posiada wytrzymałą, kompaktową obudowę z tworzywa PBT, która oferuje wysoką odporność chemiczną oraz na oleje, co czyni produkt idealnym do pracy w wymagających warunkach przemysłowych.
Zastosowanie konektora zaworowego MSUD typ A
Konektor zaworowy typu A (18mm z kablem o długości 5 m) przeznaczony jest do szybkiego i pewnego podłączania cewek zaworów elektromagnetycznych, m.in. w systemach pneumatycznych oraz hydraulicznych. Rozwiązanie to sprawdzi się również w maszynach pakujących, układach sterowania procesami oraz w instalacjach z podwyższonym zapyleniem lub obecnością substancji chemicznych.
- Ochrona IP67 – zapewnia pełną odporność na pył oraz krótkotrwałe zanurzenie w wodzie.
- Odporność na oleje i chemikalia – możliwość pracy w środowiskach przemysłowych.
- Diody LED – wizualna sygnalizacja pracy zaworu.
- Zintegrowany obwód zabezpieczający – skuteczna ochrona cewek przed przepięciami.
- Montaż na śrubę M3 – szybka i stabilna instalacja.
Funkcjonalność i bezpieczeństwo złącz MSUD A
Złącze MSUD typ A wyposażone jest w diodę LED (sygnalizacja żółta) informującą o stanie pracy zaworu oraz Z-diodę zabezpieczającą cewkę przed przepięciem oraz uszkodzeniem. Dzięki temu zwiększa się nie tylko wygoda użytkowania, ale również żywotność urządzenia końcowego.
Obudowa wykonana z PBT zapewnia trwałość oraz wysoką odporność na uszkodzenia mechaniczne. Złącze spełnia wymagania normy ochrony IP67, co pozwala na montaż zarówno wewnątrz, jak i na zewnątrz obiektów.
Parametry użytkowe złączki zaworowej 7000-18021-0160500
- Napięcie pracy: 24 V AC (19,2 – 28,8 V), 24 V DC (18 – 30 V).
- Maksymalny prąd pracy: 4 A (na styk).
- Maksymalny pobór prądu zasilania: 15 mA.
- Czas opóźnienia opadania: do 20 ms.
- Obwód zabezpieczający: dioda, Z-dioda oraz wskaźnik LED.
Konstrukcja i przewód – elastyczność instalacji
Konektor wyposażony jest w żółty, trójżyłowy kabel PVC o długości 5 metrów, który umożliwia wygodne i elastyczne prowadzenie połączenia, również w trudno dostępnych miejscach. Przewód charakteryzuje się wysoką odpornością na zginanie, promień gięcia dla pracy stałej wynosi zaledwie 5 x średnica zewnętrzna, a dla pracy dynamicznej – 10 x średnica.
- Oznaczenie żył: dwa czarne oraz żółto-zielony (PE).
- Przekrój: 0,75 mm², skrętka miedziana, klasa 5.
- Izolacja bezołowiowa, bez kadmu, wolna od FCKW, o twardości 43±5 Shore D.
- Odporność płaszcza na płomień: IEC 60332-2-2, UL 1581.
Typowe branże i zastosowania
Konektor zaworowy MSUD typ A 18mm znajduje zastosowanie w:
- automatyce przemysłowej;
- maszynach i liniach produkcyjnych;
- sterowaniach pneumatycznych i hydraulicznych;
- aplikacjach wymagających zabezpieczenia przed kurzem i wilgocią;
- systemach wymagających szybkiej diagnostyki dzięki LED.
Wysoka jakość wykonania oraz zgodność z europejskimi standardami gwarantują pewność i bezpieczeństwo użytkowania tego rozwiązania w każdym wymagającym środowisku przemysłowym.
