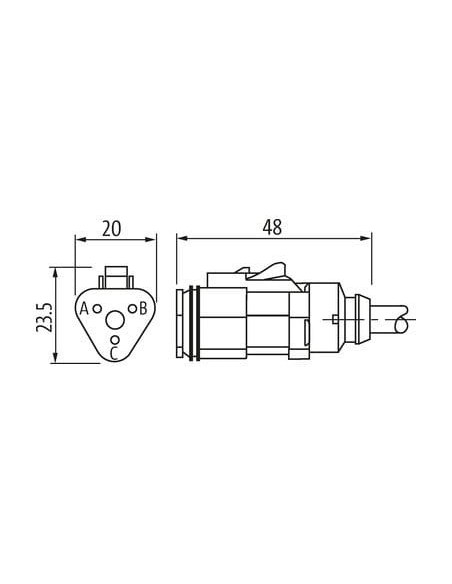

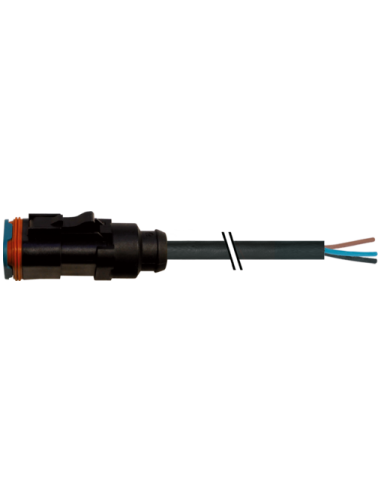

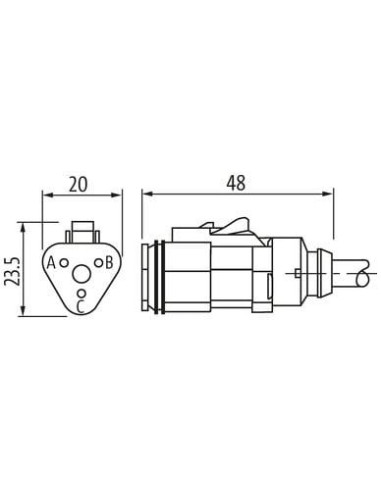

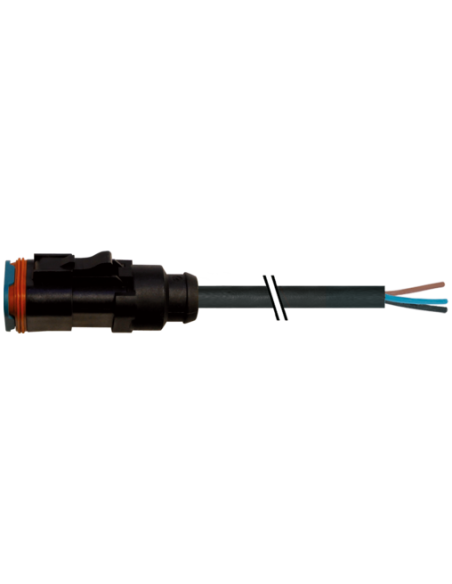

Xtreme - Outdoor
Męski prosty
6...230 V AC/DC
3-piny
bez komponentów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Długość cięcia (osłona) | 40 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 40 mm |
| Family construction form | Amphenol AT06-3S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

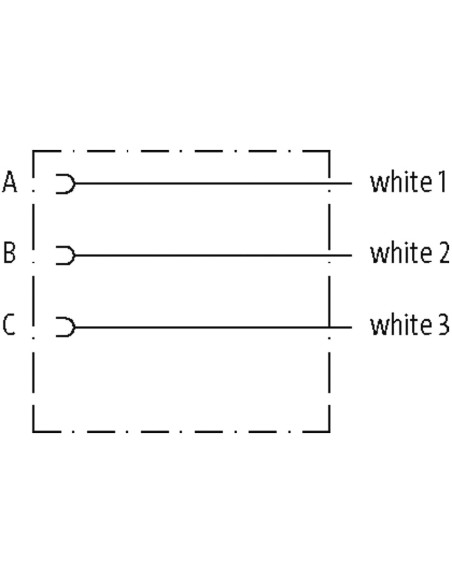

| wire arrangement | biały 3, biały 2, biały 1 |
General data | Cable
| Identyfikacja przewodu | R02 |
| Printing color of wire insulation | czarny (biała izolacja) |
| Printing spacing of wire insulation | 15 mm |
| Kolor izolacji | czarny |
Structure | Cable
| Stranding | 3 wires twisted |
| wire arrangement | biały 3, biały 2, biały 1 |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | Radox EM 104 |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | Radox EI 303 |
| Amount wires | 3 |
| Outer diameter insulation | 1,42 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Printing color of wire insulation | czarny (biała izolacja) |
| Printing spacing of wire insulation | 15 mm |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,18 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 1000 V |
| Max. rated voltage (conductor - ground) | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical resistance line constant wire | 40,1 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 120 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 3 x Outer diameter |
| Promień gięcia (w ruchu) | 4 x Outer diameter |
Wtyczka zaworowa MDC06-3s do przewodu 7080-72081-R020100 – niezawodne i uniwersalne połączenie elektryczne
Wtyczka zaworowa MDC06-3s przeznaczona do przewodu o kodzie 7080-72081-R020100 to solidny element dedykowany do zastosowań w przemyśle, motoryzacji oraz wszędzie tam, gdzie wymagana jest niezawodność i trwałość połączeń elektrycznych. Produkt ten charakteryzuje się wysokim stopniem ochrony IP68, co umożliwia jego montaż nawet w najbardziej wymagających warunkach zewnętrznych, gdzie istotna jest pełna odporność na wodę, kurz i agresywne czynniki środowiskowe.
Zastosowanie i wszechstronność wtyczki zaworowej MDC06-3s
Wtyczka MDC06-3s znajduje zastosowanie przede wszystkim w instalacjach wymagających szczelnych, bezpiecznych, 3-pinowych połączeń z zasilaniem od 6 do 230 V AC/DC oraz maksymalnym natężeniem prądu do 8 A. Idealnie sprawdza się w:
- Automatyce przemysłowej – do podłączania czujników, siłowników, elektrozaworów oraz urządzeń sterujących.
- Motoryzacji – w układach zasilania i sterowania elektrozaworami.
- Maszynach rolniczych oraz budowlanych – odporność na wilgoć, pył i oleje pozwala na instalację w trudnych warunkach pracy.
- Systemach HVAC – do łączenia wybranych elementów automatyki i kontroli.
- Aplikacjach outdoorowych – tam, gdzie ważna jest wytrzymałość i niezawodność połączeń.
Najważniejsze cechy i zalety produktu
- Niezawodna szczelność i bezpieczeństwo – klasa ochrony IP68 zapewnia pełną ochronę przed wodą i pyłem w warunkach ciągłego zanurzenia przy prawidłowym montażu.
- Solidne wykonanie – obudowa z wytrzymałego tworzywa PA odporna na chemikalia, oleje i benzynę, uszczelka silikonowa.
- Odporność mechaniczna – blokada zatrzaskowa gwarantuje trwałe i bezpieczne połączenie, chroniąc przed przypadkowym rozłączeniem oraz wpływem drgań i obciążeń mechanicznych.

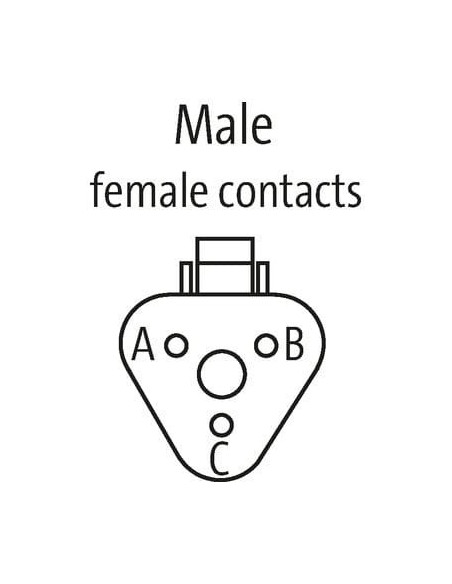

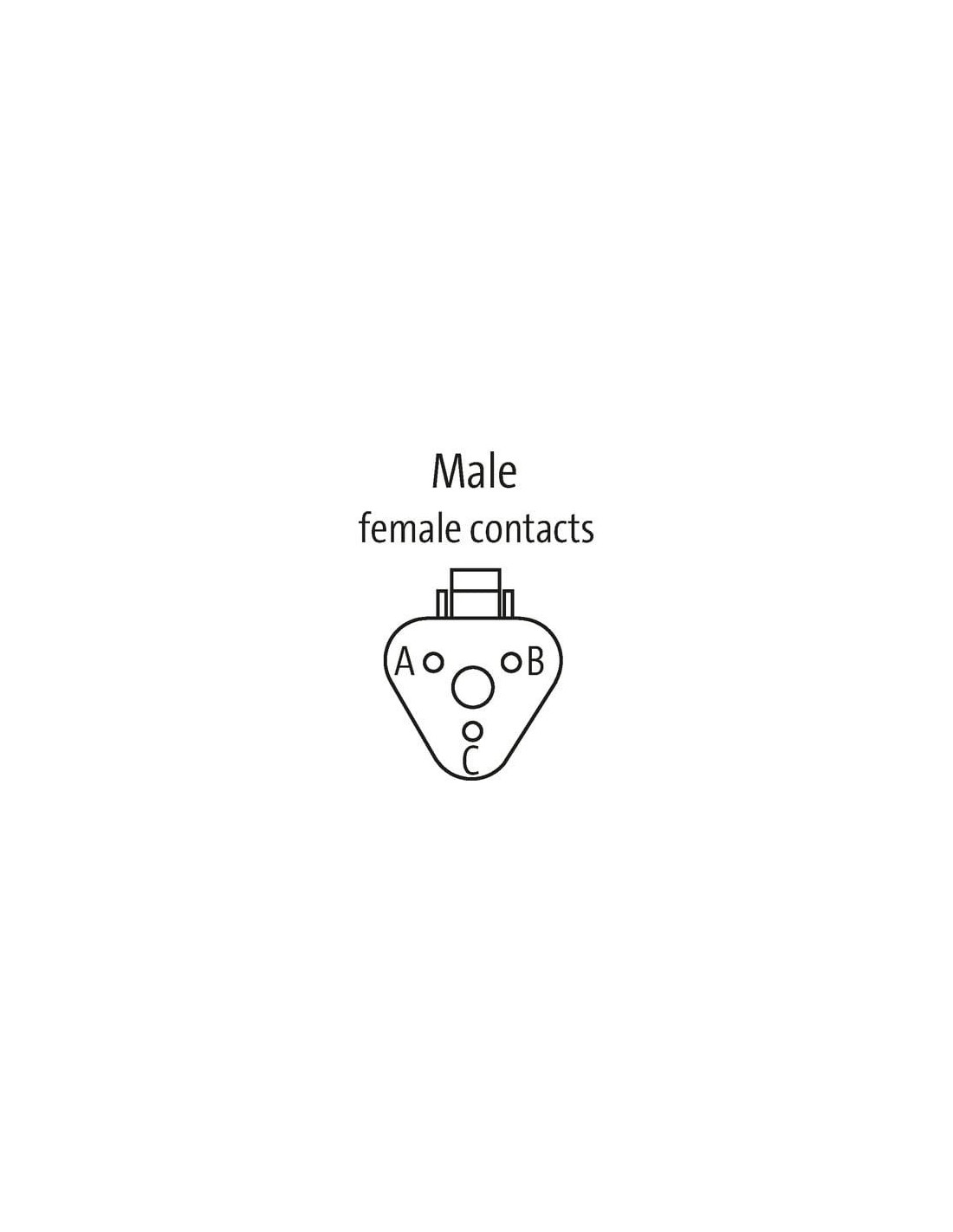

- Uniwersalność montażu – możliwość stosowania z przewodami o różnej długości, niski profil i prosty montaż oraz łatwość łączenia dzięki czytelnemu oznaczeniu styków (A, B, C – biały 1, biały 2, biały 3).
- Odporność termiczna – zachowanie parametrów pracy w szerokim zakresie temperatur: od -25 °C do 85 °C dla wtyczki i od -50 °C do 120 °C dla przewodu w stanie stałym.
- Przewód wysokiej jakości – przewód typu Radox, zapewniający doskonałą elastyczność, odporność na UV, ogień i substancje chemiczne.
Konstrukcja oraz budowa techniczna
Wtyczka MDC06-3s posiada trzy niklowane styki wykonane ze stopu miedzi, umożliwiające bezpieczne i długotrwałe przewodzenie sygnałów lub zasilania. Oferuje trwałe połączenie poprzez zatrzaskową blokadę oraz precyzyjne dopasowanie przewodu dzięki zastosowaniu specjalnego kodowania mechanicznego. Użyty przewód Radox EM 104 charakteryzuje się wysoką odpornością na ścieranie, oleje i promieniowanie UV, co gwarantuje długą żywotność i niezawodność działania nawet w niesprzyjających warunkach zewnętrznych.

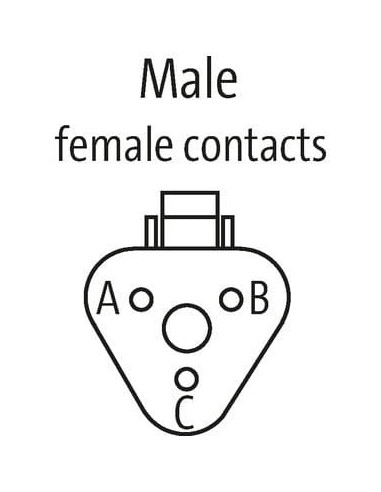

Typowe zastosowania i schematy połączeń

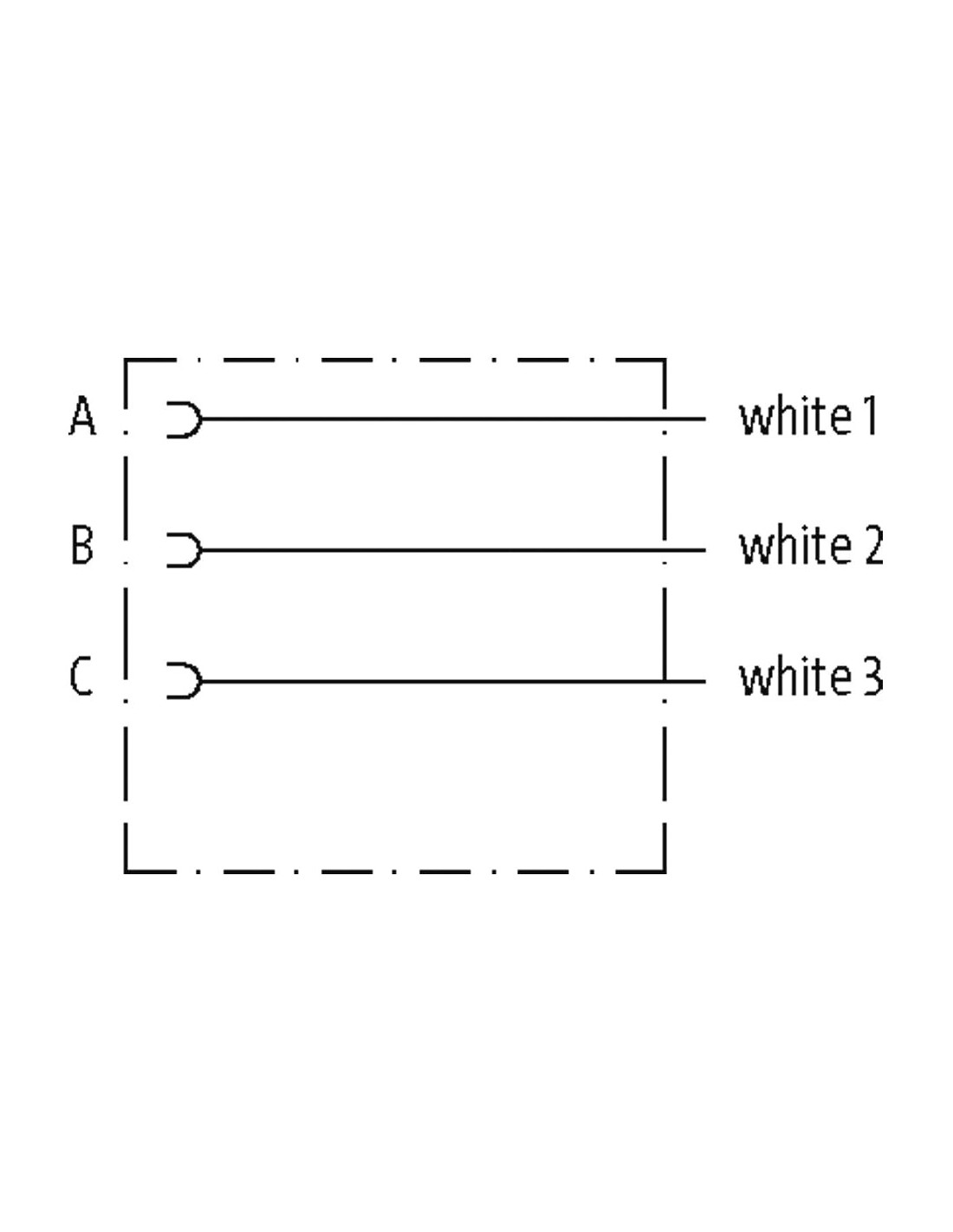

Wtyczka zaworowa doskonale nadaje się do wszelkiego typu instalacji wymagających pewnego i trwałego połączenia – od prostych układów sterujących po rozbudowane systemy automatyki przemysłowej. Czytelny schemat połączeń, numeracja oraz kolorystyka przewodów ułatwiają szybki i bezbłędny montaż.
Wtyczka zaworowa MDC06-3s – rozwiązanie do profesjonalnych zastosowań, gdzie liczy się jakość, niezawodność oraz bezpieczeństwo nawet w najtrudniejszych warunkach pracy.
