MSUD

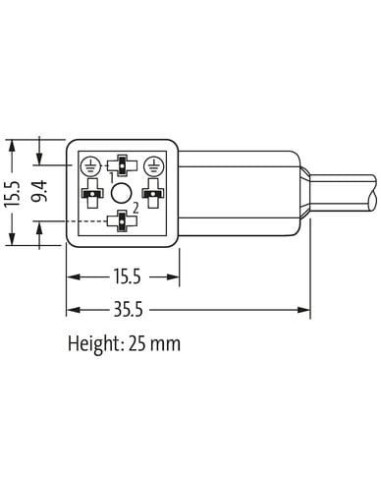

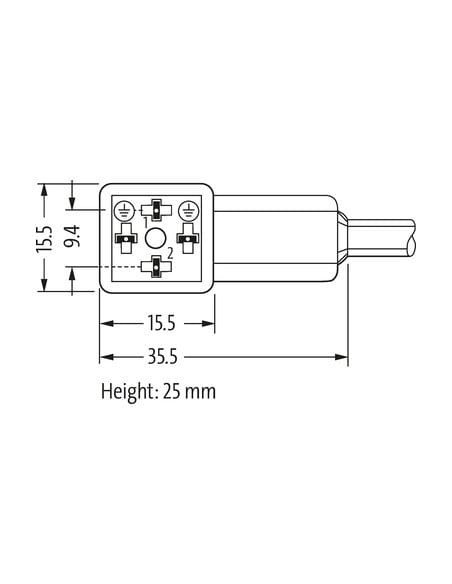

Typ CI (9.4 mm)
24 V AC/DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 216 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 63,8 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Zawór MSUD format CI 9,4 mm na kabel 7000-94021-2160200 — elektromagnetyczne złącze zaworowe do aplikacji przemysłowych
Zawór MSUD format CI 9,4 mm na kabel 7000-94021-2160200 to specjalistyczne złącze elektromagnetyczne zaprojektowane do sterowania zaworami elektromagnetycznymi w wymagających środowiskach przemysłowych. Charakteryzuje się kompaktową budową oraz wysoką odpornością na ekstremalne warunki eksploatacyjne, co czyni go odpowiednim wyborem do szerokiej gamy zastosowań w automatyce przemysłowej, hydraulice, pneumatyce oraz maszynach specjalistycznych.
Najważniejsze cechy — zawór MSUD 9,4 mm na kabel, typ CI
- Kompaktowy format — głowica 9,4 mm umożliwia montaż nawet w miejscach o ograniczonej przestrzeni.
- Zasilanie 24 V AC/DC z szerokim zakresem napięcia roboczego pozwala na uniwersalne wykorzystanie w różnych układach automatyki.
- Dioda LED sygnalizacyjna zapewnia łatwą, wizualną diagnostykę stanu pracy zaworu.
- Obwód zabezpieczający chroni przed przepięciami oraz niekorzystnymi warunkami elektrycznymi.
- Wysoka odporność mechaniczna i chemiczna — obudowa wykonana z trwałego tworzywa sztucznego.
- Stopień ochrony IP67 — gwarantuje szczelność oraz zabezpieczenie przed wilgocią, pyłem i zachlapaniem.
- Kabel o długości 2 metrów wykonany z PVC, odporny na oleje, płomienie i czynniki chemiczne.
- Trzyżyłowa konstrukcja kabla (czarny 1, czarny 2, zielono-żółty), zapewniająca doskonałą elastyczność.
Typowe zastosowanie zaworu elektromagnetycznego MSUD format CI 9,4 mm
Złącze zaworowe MSUD 9,4 mm znajduje zastosowanie w szerokim spektrum maszyn i urządzeń przemysłowych, gdzie wymagane jest szybkie i niezawodne sterowanie zaworami. Używane w systemach automatyki, na liniach produkcyjnych, w maszynach roboczych, układach hydraulicznych oraz pneumatycznych. Idealne do pracy w przemyśle spożywczym, motoryzacyjnym, chemicznym oraz farmaceutycznym, gdzie liczy się nie tylko niezawodność, ale także łatwość serwisowania i bezpieczeństwo eksploatacji.
Korzyści z zastosowania złącza zaworowego 7000-94021-2160200
- Bezpieczna i trwała konstrukcja — gwarancja niezawodności w trudnych warunkach przemysłowych, również przy narażeniu na działanie olejów czy agresywnych chemikaliów.
- Łatwość montażu — połączenie typu „włożone, przykręcone” minimalizuje czas instalacji i eliminuje ryzyko błędu podczas podłączania.
- Wysoka dopuszczalna obciążalność prądowa oraz napięciowa — zapewnia bezpieczną pracę nawet w wymagających aplikacjach.
- Zintegrowana sygnalizacja LED pozwala szybko zidentyfikować status urządzenia i przyspiesza diagnostykę.
- Odporność na uszkodzenia mechaniczne i wpływ środowiskowy dzięki szczelnej i trwałej obudowie oraz odpowiedniemu mocowaniu kabla.
Możliwości dostosowania i wsparcie techniczne
Oferowany zawór MSUD format CI 9,4 mm dostępny jest standardowo z kablem o długości 2 metrów, jednak na życzenie możliwa jest realizacja innych długości kabli. Dzięki temu można go łatwo dopasować do indywidualnych potrzeb konkretnej aplikacji przemysłowej.
Zawór elektromagnetyczny MSUD — niezawodne rozwiązanie do kontroli przepływu w instalacjach przemysłowych
Wybierając zawór MSUD format CI 9,4 mm na kabel 7000-94021-2160200, otrzymuje się sprawdzone, odporne na warunki przemysłowe złącze do elektro-zaworów, które pozwala na efektywne i trwałe połączenie sterowania. Dzięki solidnej konstrukcji i uniwersalności znajduje zastosowanie w wielu branżach, podnosząc poziom bezpieczeństwa i automatyzacji procesów technologicznych.
