Xtreme - Outdoor
Męski prosty
max. 24 V DC
3-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |

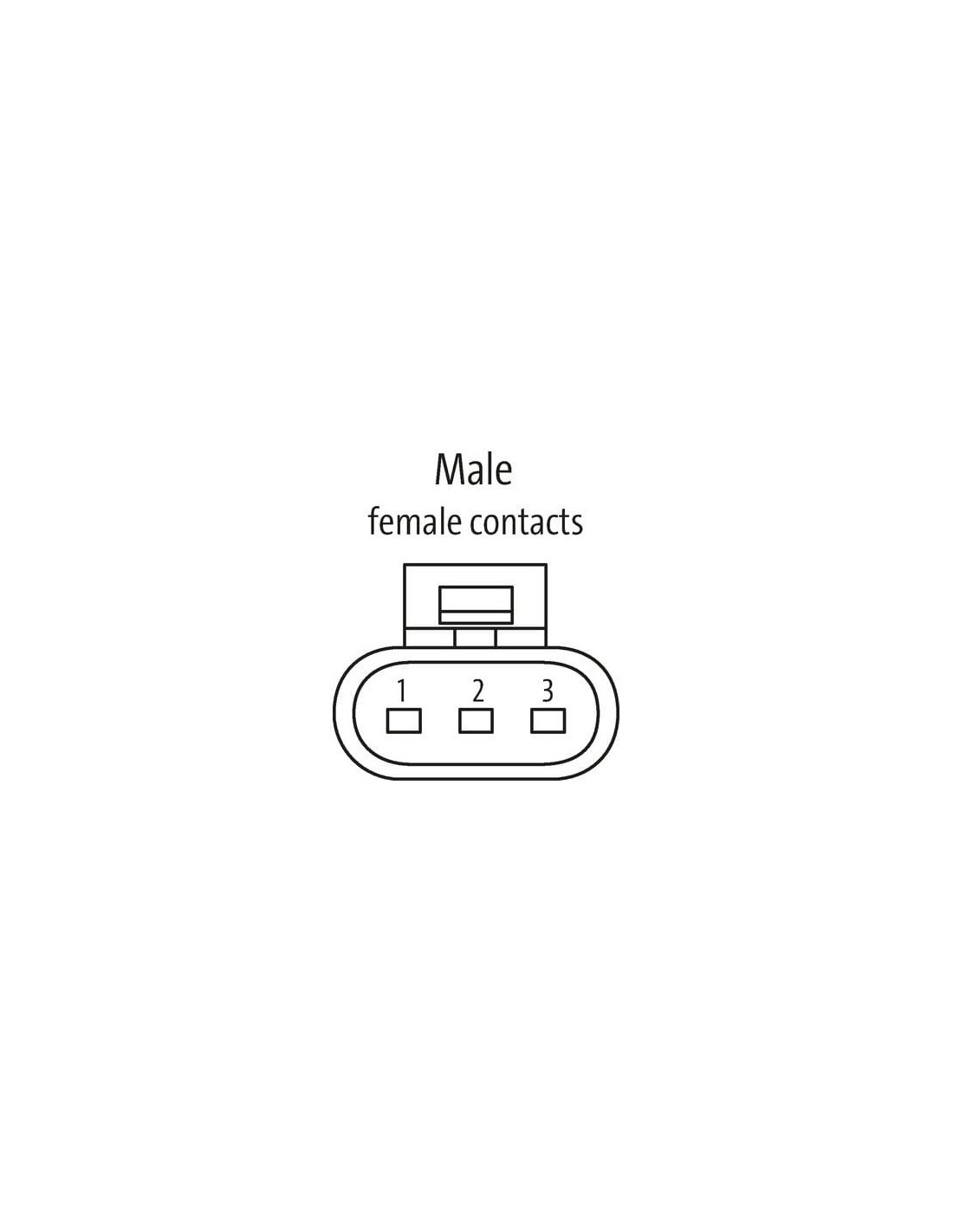

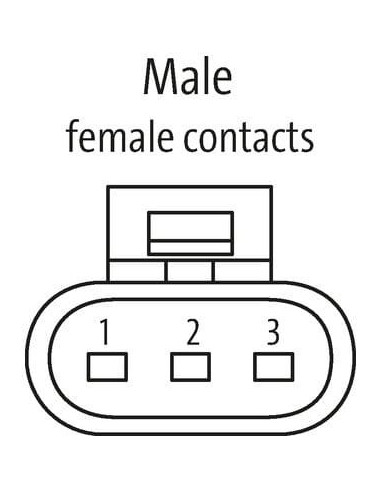

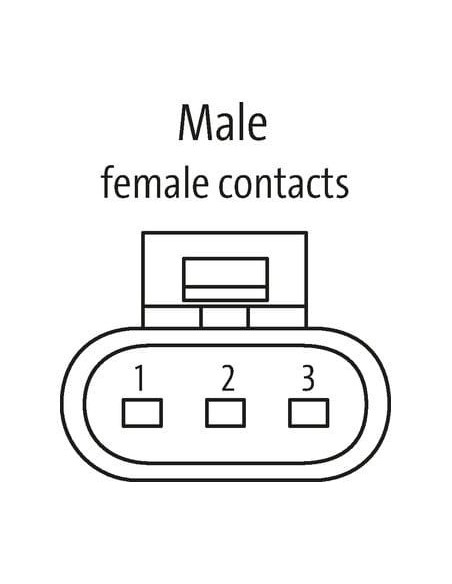

| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | PUR |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

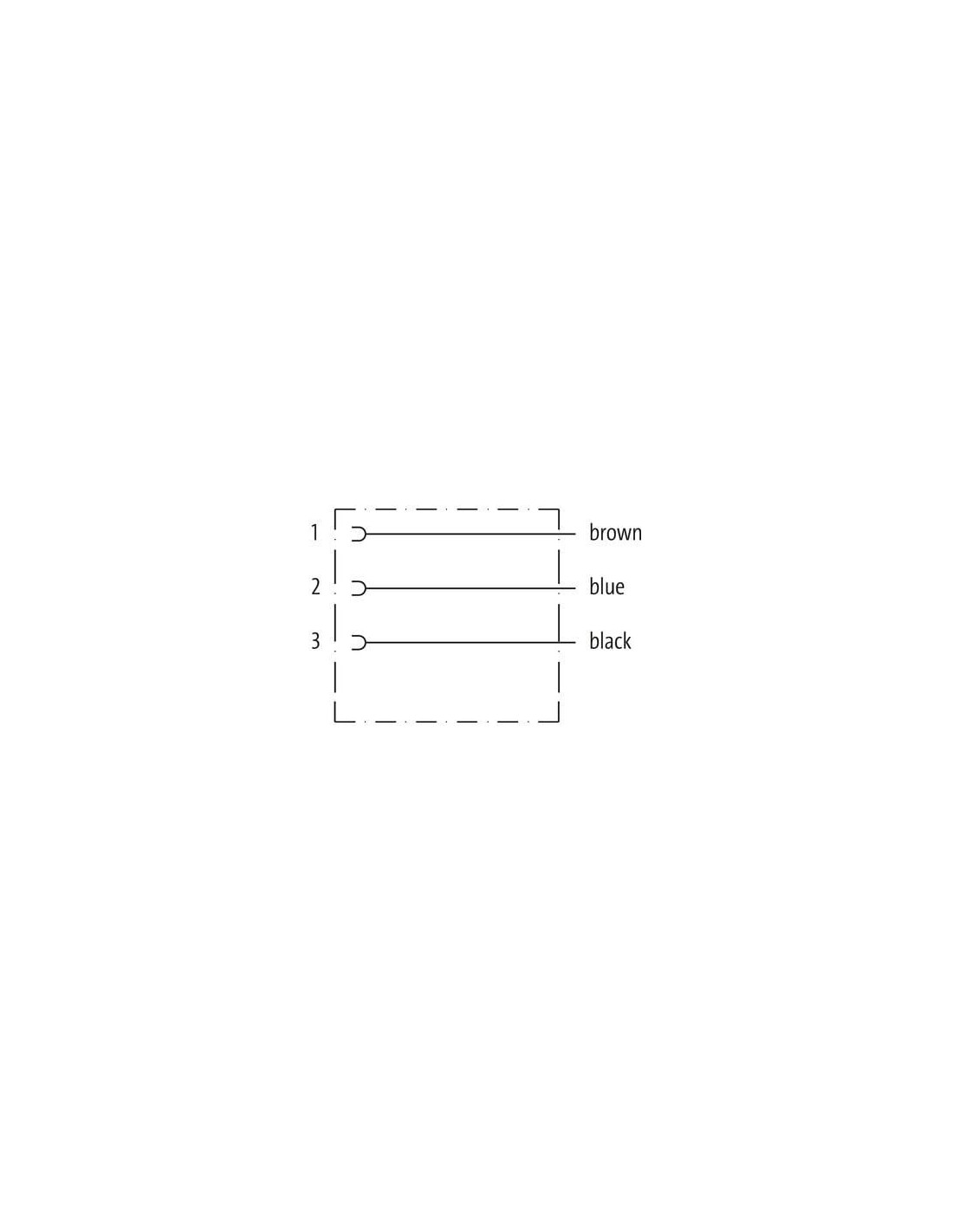

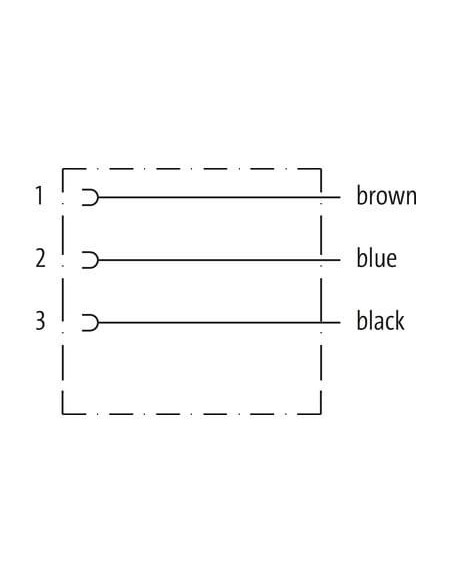

| wire arrangement | , niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | 513 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , niebieski, czarny |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Conductor crosssection (wire) | 0,75 mm² |
Electrical data | Cable
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 10 x Outer diameter |

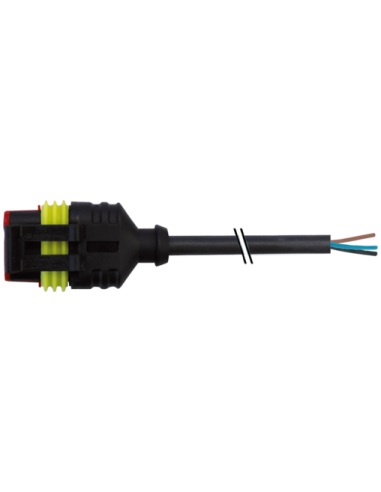

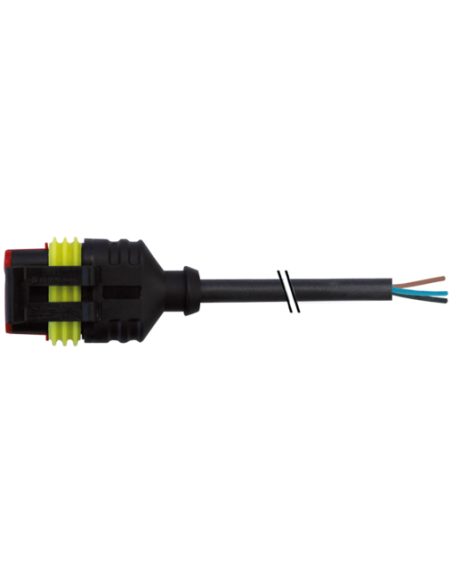

Konektor zaworowy SuperSeal 3-pinowy z kablem 1,5 m – do zastosowań przemysłowych i motoryzacyjnych
Konektor SuperSeal 7072-73081-5130150 to niezawodne i trwałe rozwiązanie połączeniowe, dedykowane do stosowania w trudnych warunkach środowiskowych. Posiada żeńskie gniazdo oraz fabrycznie zamocowany przewód o długości 1,5 metra, co ułatwia integrację z różnymi systemami automatyki, maszynami, urządzeniami rolniczymi oraz instalacjami motoryzacyjnymi. Produkt stanowi profesjonalną alternatywę dla połączeń w systemach wymagających odporności na drgania, wstrząsy oraz działanie agresywnych substancji.
Budowa i kluczowe cechy złącza SuperSeal (AMP SuperSeal 1.5)
- 3-pinowy konektor żeński – pozwala na szybkie i bezpieczne połączenie instalacji w pojazdach, maszynach czy systemach automatyki.
- Wysoki poziom szczelności IP67 – odporność na kurz oraz krótkotrwałe zanurzenie w wodzie, idealne do pracy w ekstremalnych warunkach.
- Zakres napięcia roboczego do 24 V DC oraz wysokie dopuszczalne obciążenie prądowe – maksymalny prąd na styk wynosi aż 8 A.
- Materiał obudowy – wytrzymałe tworzywo sztuczne charakteryzujące się bardzo dobrą odpornością chemiczną i na oleje.
- Elastyczny przewód z płaszczem PUR, odporny na promieniowanie UV, oleje, benzynę i czynniki chemiczne.
- Kolorystyka przewodów: brązowy, niebieski, czarny – łatwa identyfikacja połączeń.
- Przewidywana żywotność oraz trwałość nawet w warunkach narażenia na wibracje lub ruch kabli.
Typowe zastosowania konektora SuperSeal z wolnym końcem przewodu
Konektor zaworowy SuperSeal znajduje szerokie zastosowanie w wielu branżach, zwłaszcza tam, gdzie wymagana jest niezawodność i odporność na czynniki zewnętrzne:
- Automatyka przemysłowa – szybkie połączenia czujników, zaworów oraz innych elementów instalacji.
- Motoryzacja – układy elektryczne samochodów ciężarowych, autobusów, maszyn budowlanych i rolniczych.
- Maszyny i urządzenia rolnicze – odporność na zabrudzenia, wilgoć i skrajne temperatury.
- Instalacje specjalistyczne, w tym linie produkcyjne i systemy sterowania.
Zalety stosowania złącza SuperSeal 7072-73081-5130150
- Szybki montaż i bezpieczne połączenie – zatrzaskowa blokada minimalizuje ryzyko rozłączenia nawet w warunkach wibracyjnych.
- Uniwersalność i kompatybilność – zgodność z popularnymi peszlami i instalacjami, możliwość podłączenia do różnorodnych urządzeń.
- Odporność na uszkodzenia mechaniczne – przewód nie traci szczelności przy właściwym promieniu gięcia oraz odpowiednim zabezpieczeniu przed nadmiernymi siłami.
- Bezproblemowa eksploatacja w szerokim zakresie temperatur – od -40°C do +125°C przy złączu oraz do 80°C w trybie pracy ciągłej przewodu.
Wybór konektora zaworowego SuperSeal to gwarancja trwałości i pewności działania w wymagających środowiskach aplikacji przemysłowych i mobilnych.
