Xtreme - Outdoor
Żeński proste
0...230 V AC/DC
bez komponentów
Stal szlachetna 1.4305 (V4A)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 750 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 92 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Zawór Junior Timer z przewodem 7,5 m – profesjonalne złącze do automatyki i przemysłu
Zawór Junior Timer o kodzie produktu 7072-70001-7500750 to wysokiej jakości złącze kablowe przeznaczone do zastosowań w trudnych warunkach przemysłowych oraz zewnętrznych (Xtreme Outdoor). Produkt posiada prostą, żeńską końcówkę oraz długi przewód o długości 7,5 metra, co zapewnia swobodę instalacji nawet w rozbudowanych układach.
Zastosowanie złącza Junior Timer – uniwersalność i funkcjonalność
Złącze Junior Timer to rozwiązanie często stosowane w instalacjach automatyki przemysłowej, układach pneumatycznych, hydraulicznych, a także w aplikacjach sterowania elektrozaworami oraz czujnikami. Dzięki stopniu ochrony IP65 oraz odporności na czynniki chemiczne i oleje, sprawdza się doskonale zarówno na liniach produkcyjnych, jak i w systemach pracujących w warunkach zewnętrznych.
Typowe zastosowania obejmują między innymi:
- Podłączanie elektrozaworów stosowanych w maszynach przemysłowych
- Połączenia w sieciach sterowania i rozdzielniach w trudnych warunkach otoczenia
- Instalacje automatyki budynkowej oraz systemy ogrzewania, wentylacji i klimatyzacji (HVAC)
- Połączenia wymagające odporności na wilgoć, kurz oraz promieniowanie UV
Materiały i konstrukcja – trwałość oraz bezpieczeństwo
Obudowa złącza wykonana została z wytrzymałego tworzywa sztucznego o wysokiej odporności chemicznej oraz mechanicznej. Mechaniczna blokada z stali nierdzewnej 1.4305 (V4A) zapewnia stabilność połączenia oraz zabezpiecza przed przypadkowym rozłączeniem. Kabel o izolacji z PUR i oplotem wewnętrznym z PVC gwarantuje trwałość oraz odporność na zginanie i ścieranie.
Bezpieczeństwo użytkowania i montażu
Złącze spełnia wymagania normy EN IEC 60529, zapewniając stopień ochrony IP65 (odporność na pył i strumień wody). Wysoka odporność na temperaturę pracy (od -25°C do 85°C dla złącza, od -40°C do 80°C dla przewodu w stanie stałym) czyni produkt odpowiednim do pracy zarówno w chłodniach, jak i przy urządzeniach generujących ciepło.
- Trudnopalność – przewód spełnia wymagania UL 1581 oraz IEC 60332-2-2.
- Odporność na UV – zgodność z DIN EN ISO 4892-2 A pozwala na bezpieczne stosowanie złącza na zewnątrz.
- Elastyczność i promień gięcia – rekomendowany promień gięcia w ruchu to 15x średnica zewnętrzna przewodu, co chroni przewód przed uszkodzeniem podczas intensywnej eksploatacji.
Budowa przewodu i parametry elektryczne

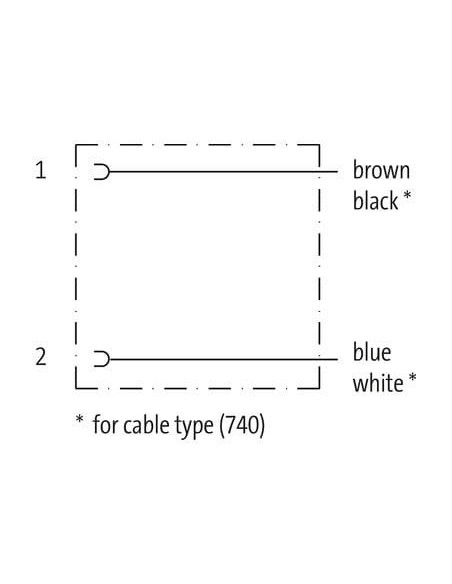

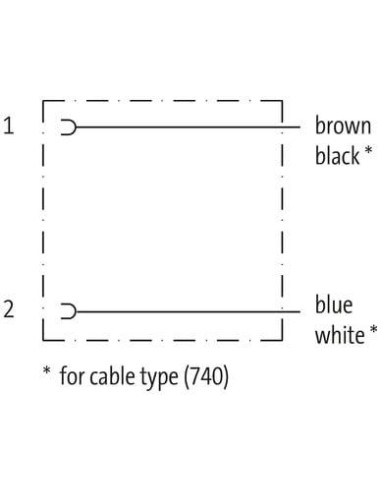

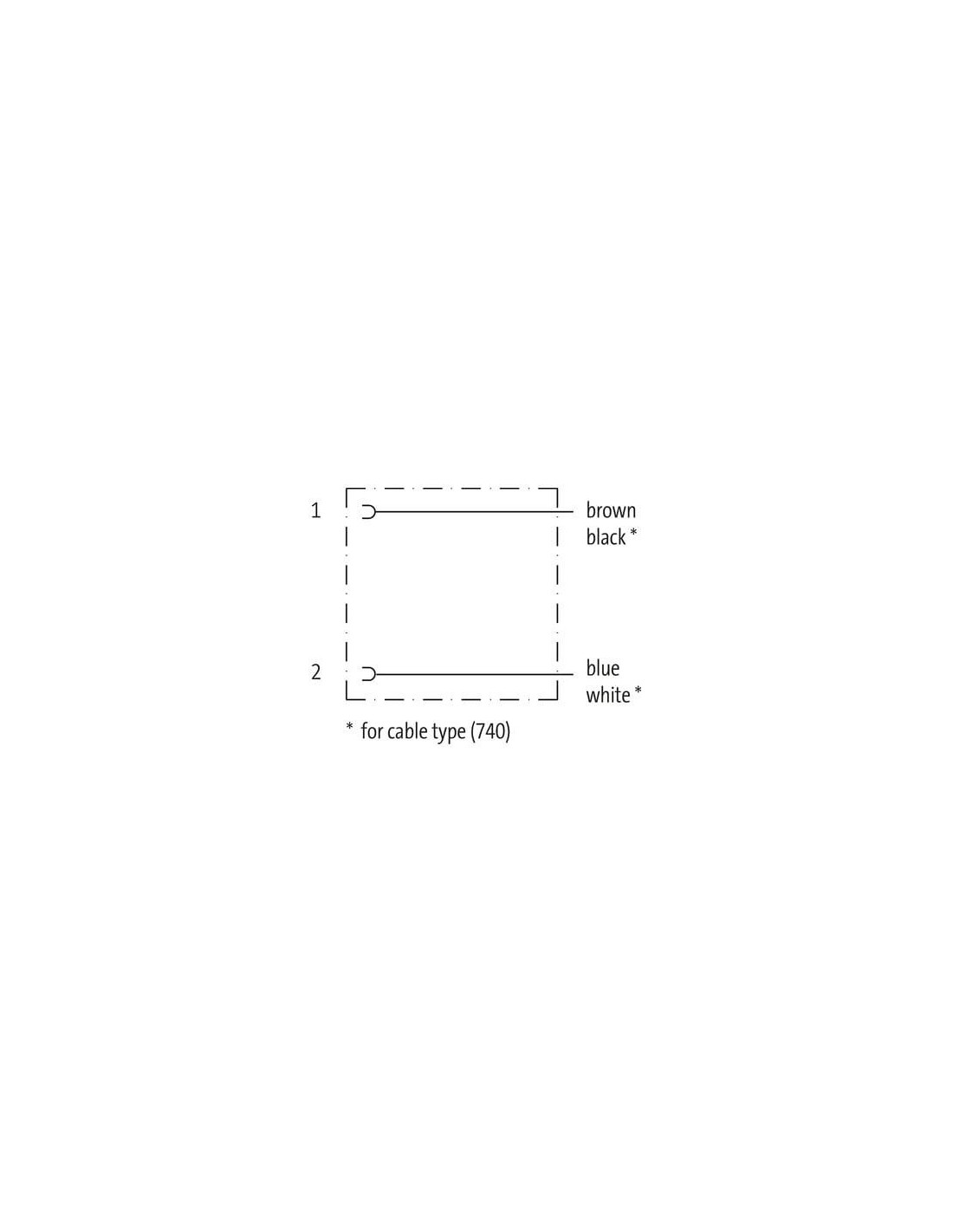

Dwa przewody skręcane (brązowy / niebieski) o przekroju 0,75 mm² oraz wysokiej obciążalności prądowej (12 A na żyłę) umożliwiają bezpieczne zasilanie urządzeń i przesył sygnałów sterujących w szerokim zakresie napięć (do 230 V AC/DC).
Przewód jest bezołowiowy, wolny od FCKW, co czyni go przyjaznym dla środowiska i bezpiecznym w użytkowaniu.
Wymiary – szybki montaż i kompatybilność
Kompaktowa obudowa o wymiarach 60 mm długości i 24 mm szerokości umożliwia łatwą instalację w ograniczonej przestrzeni. Produkt posiada przejrzyste oznaczenia wyprowadzeń, co upraszcza podłączenie oraz eliminuje ryzyko błędów instalacyjnych.
Zalety złącza Junior Timer z przewodem 7,5 m
- Wysoka trwałość i wytrzymałość mechaniczna
- Odporność na warunki atmosferyczne, UV, oleje i chemikalia
- Szybki i bezpieczny montaż dzięki zaciskowi oraz znormalizowanym wyprowadzeniom
- Wielofunkcyjność: automatyka, przemysł, instalacje zewnętrzne
- Spełnienie rygorystycznych norm bezpieczeństwa
Złącze Junior Timer 7072-70001-7500750 stanowi solidne rozwiązanie dla wymagających aplikacji, umożliwiając niezawodne i bezpieczne połączenia elektryczne nawet w najtrudniejszych warunkach.
