Xtreme - Outdoor
Męski prosty
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
6 ... 32 V AC/DC
4-piny
Ekranowany
bez komponentów
bez koszulek kablowych
Kompatybilne z:
Deutsch DT06-4S
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
| Długość kabla | 35 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| odpowiedni do peszli (Ø wewnętrzna) | 13 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Długość cięcia (osłona) | 40 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 40 mm |
| Family construction form | Amphenol AT06-4S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (ISO 20653:2013) | IP66K, IP68, IP69K |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

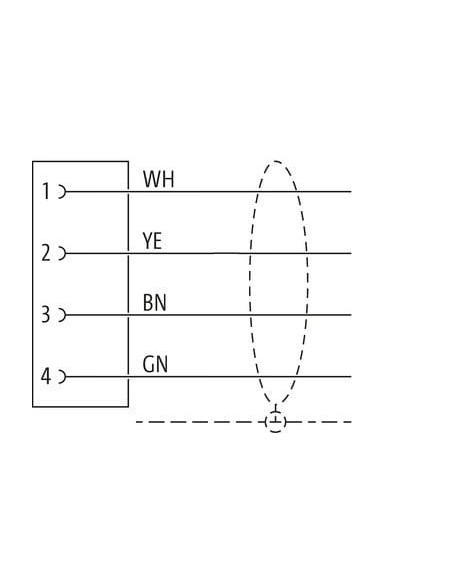

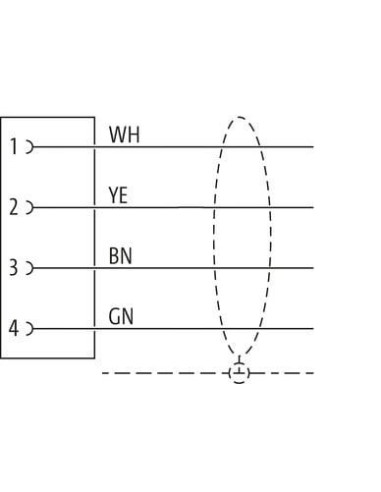

| wire arrangement | (biały, ), (żółty, zielony) |
General data | Cable
| Identyfikacja przewodu | 804 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | (biały, ), (żółty, zielony) |
Mechanical data | Cable
| Cable weigth | 97,9 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 2,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 30 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 50 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 7,2 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 8 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

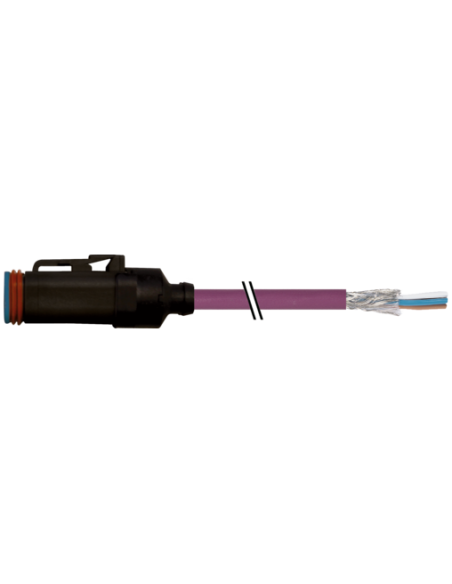

Wtyczka odprowadzająca MDC06-4s z kablem 35 m – profesjonalne połączenie Deutsch DT06-4S
Wtyczka odprowadzająca MDC06-4s na kabel 7072-72165-8043500 to wysokiej klasy złącze przemysłowe, przeznaczone do wymagających zastosowań w przemyśle, rolnictwie oraz pojazdach specjalnych. Produkt jest kompatybilny z systemami Deutsch DT06-4S oraz Amphenol AT06-4S, co gwarantuje pewność i bezpieczeństwo połączeń, nawet w ekstremalnych warunkach otoczenia.
Mocny przewód PUR – długość 35 metrów
Długi kabel PUR (35 m) o wysokiej odporności mechanicznej oraz chemicznej zapewnia niezawodność transmisji sygnałów i zasilania. Przewód jest ekranowany miedzianym oplotem (pokrycie 85%), co skutecznie chroni przed zakłóceniami elektromagnetycznymi, co czyni go idealnym do instalacji w miejscach narażonych na zakłócenia i niekorzystne warunki atmosferyczne.
- Klasa ochrony IP66K, IP68, IP69K – pełna odporność na kurz, wodę pod ciśnieniem oraz zanurzenie, odpowiednia do pracy w środowisku zewnętrznym i mobilnym.
- Szeroki zakres temperatur pracy – od -25°C do +85°C (wtyczka), kabel od -40°C do +80°C w stałym położeniu oraz do 70°C w ruchu.
- Wytrzymały płaszcz PUR – kabel odporny na oleje, płomienie (zgodny z normami IEC 60332-2-2, UL 1581 FT2), chemikalia oraz uszkodzenia mechaniczne.
- Konstrukcja ekranowana – redukuje szumy i wpływ zakłóceń w przemysłowych instalacjach automatyki.
- Blokada zatrzaskowa – zapewnia szybkie, pewne i trwałe połączenie.
Zalety wtyczki MDC06-4s Deutsch DT06-4S
- 4 piny umożliwiają przesył sygnałów oraz zasilania (6 ~ 32 V AC/DC) do 4 A na pin.
- Tworzywo sztuczne PA – charakteryzuje się dobrą odpornością chemiczną, niską wagą oraz trwałością eksploatacyjną.
- Silikonowa uszczelka – skuteczna ochrona przed wnikaniem wilgoci i zanieczyszczeń.
- Brak dodatkowych komponentów – maksymalna niezawodność oraz minimalizacja punktów awarii.
- Brak diody LED – uproszczona eksploatacja oraz zwiększona odporność na czynniki zewnętrzne.
Typowe zastosowania – przemysł, maszyny, pojazdy
Produkt przeznaczony do montażu w maszynach rolniczych, budowlanych, przemysłowych oraz w pojazdach specjalistycznych, gdzie wymagana jest niezawodność i odporność złączy na trudne warunki otoczenia. Wtyczka i kabel są polecane do systemów sterowania, transmisji sygnałów czujników i elementów wykonawczych, a także do zasilania układów automatyki w środowiskach wymagających wysokiej klasy ochrony IP.
Bezpieczeństwo i uniwersalność montażu
- Proste podłączanie – możliwość zamocowania przewodu w peszlu o średnicy 13 mm oraz łatwe zarabianie końcówek.
- Zabezpieczenie przed zginaniem i obciążeniami mechanicznymi – stosowanie opasek kablowych oraz zachowanie zgodności z zaleceniami dotyczącymi promienia gięcia zapewnia trwałość i długotrwałą eksploatację.
Wtyczka odprowadzająca MDC06-4s na kabel 7072-72165-8043500 to pewny i profesjonalny wybór dla wymagających instalacji elektrycznych oraz automatyki. Sprawdzi się wszędzie tam, gdzie liczy się pewność połączenia oraz niezawodność działania w warunkach przemysłowych i zewnętrznych.
