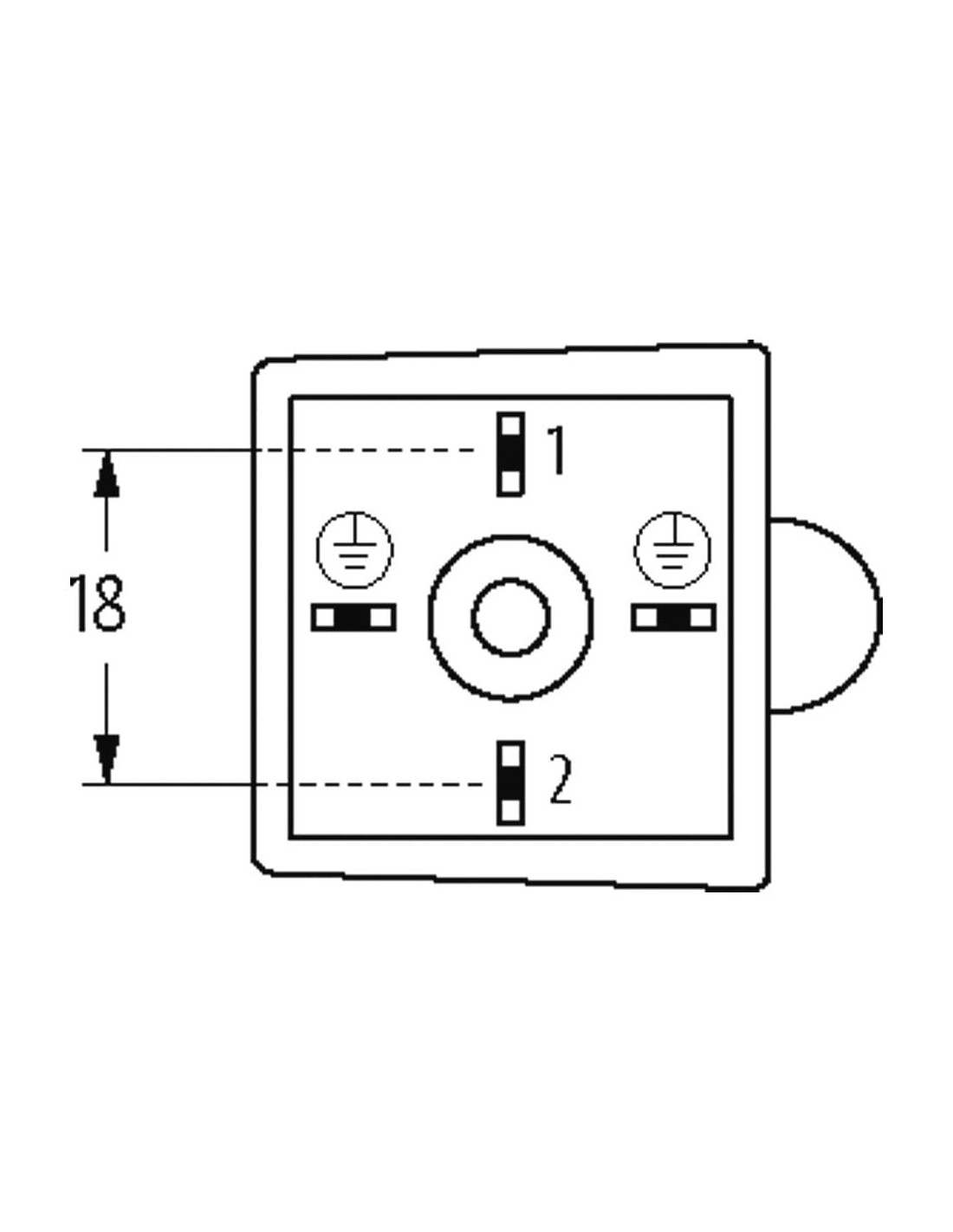

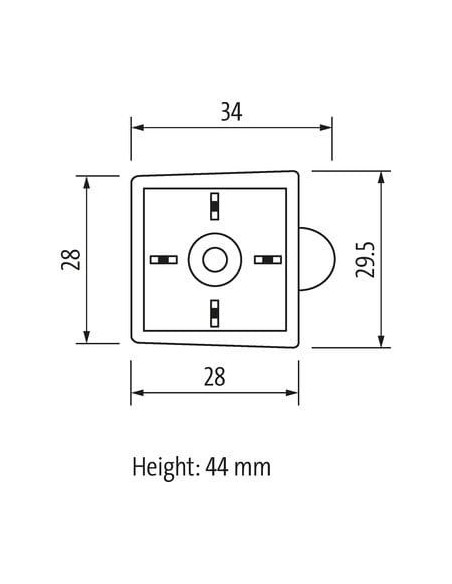

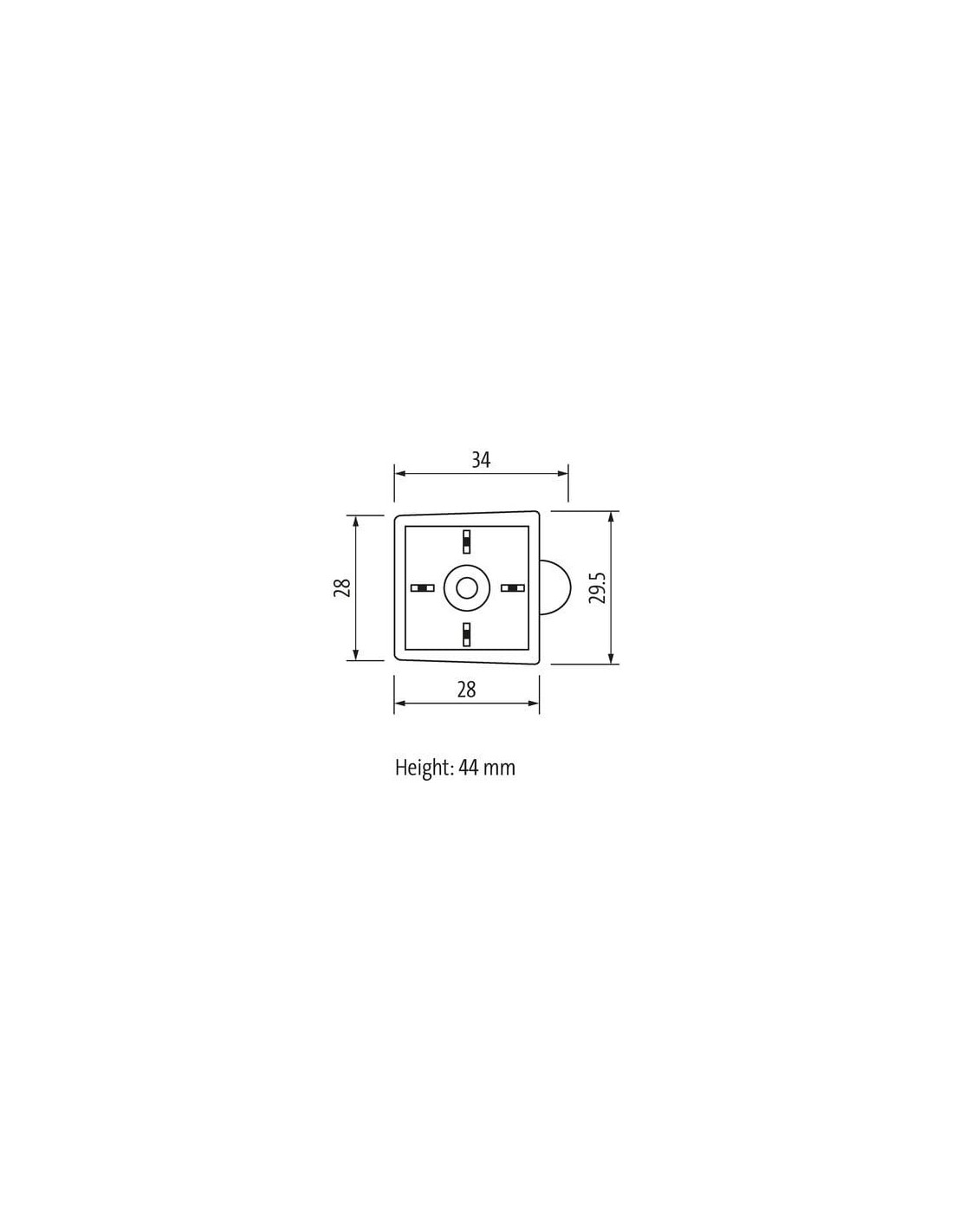

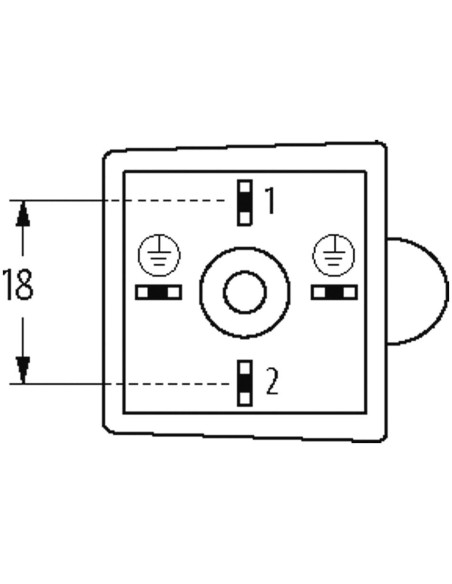

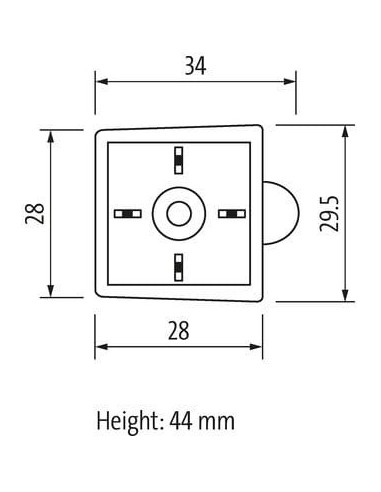

Typ A (18 mm)
24 V AC ±20% / DC ±25%
LED
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PUR |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 626 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

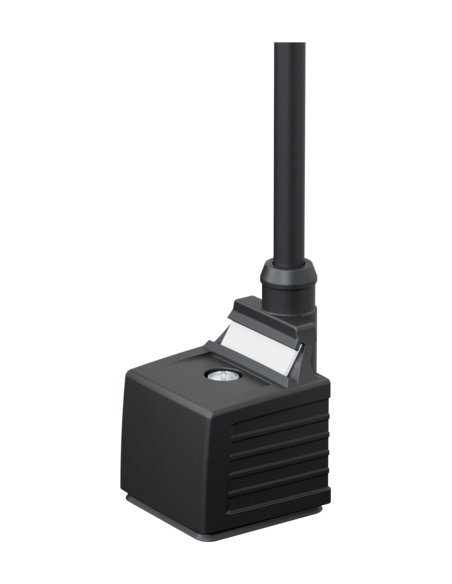

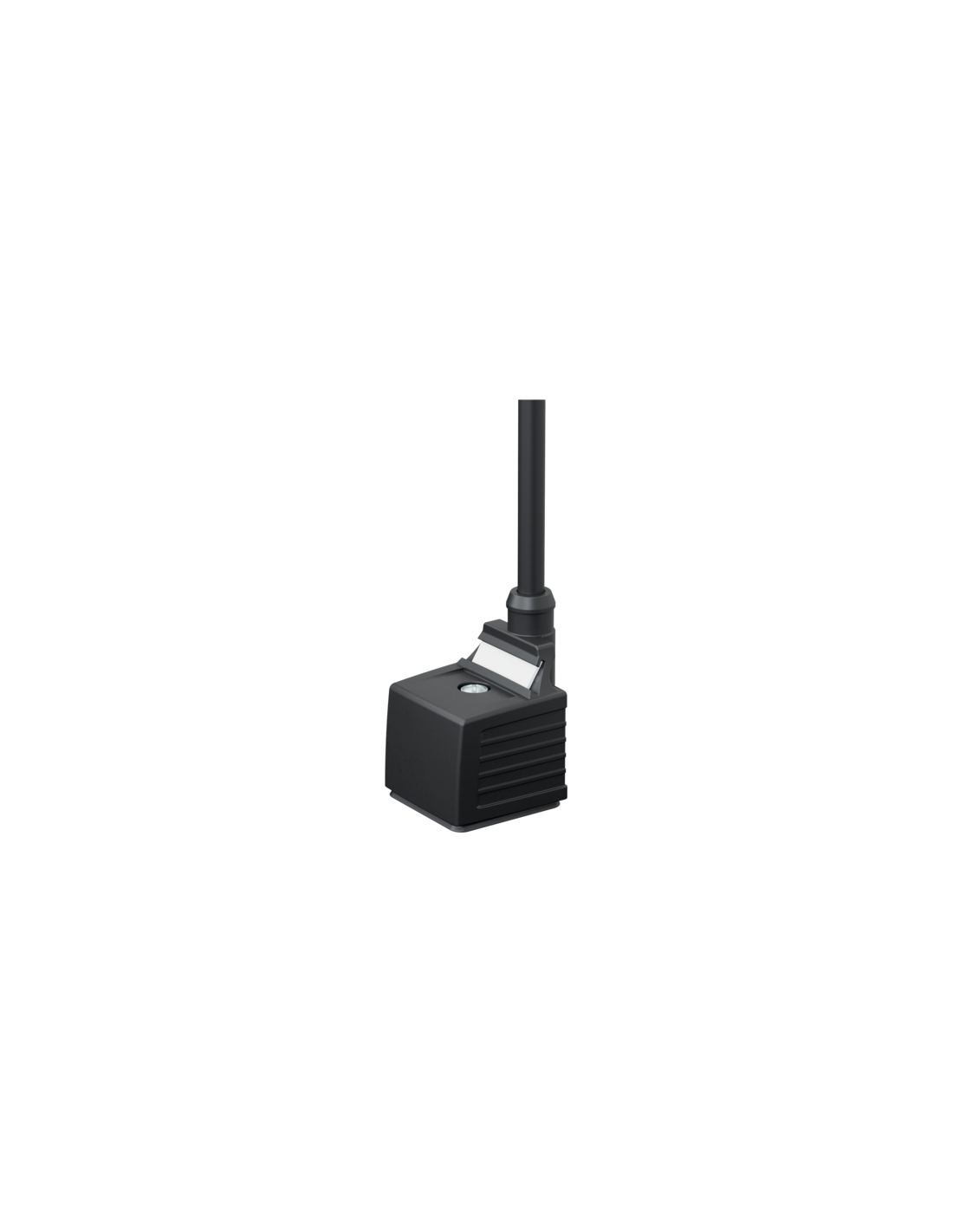

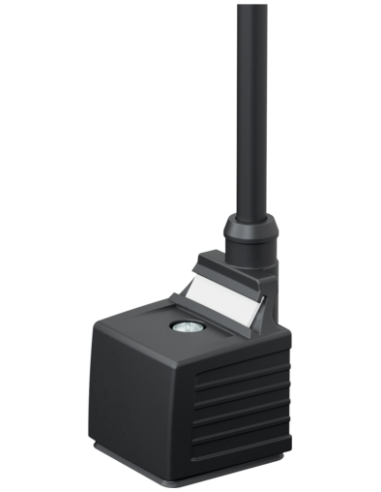

Wtyczka zaworowa MSUD w podstawowym formacie A 18 mm – Przemysłowe złącze elektryczne
Wtyczka zaworowa MSUD w podstawowym formacie A o rozmiarze 18 mm to specjalistyczne złącze wykorzystywane w szeroko pojętej automatyce przemysłowej. Model o kodzie 7000-18009-6260500 wyposażony jest w przewód o długości 5 metrów, z wyprowadzeniem kabla skierowanym ku górze oraz diodą LED sygnalizującą stan pracy. Produkt spełnia wymagania aplikacji, w których niezbędne jest bezpieczne i trwałe połączenie elektryczne dla zaworów elektromagnetycznych, czujników czy siłowników.
Najważniejsze zalety i cechy złącza zaworowego MSUD A 18 mm
- Standardowy format A – 18 mm – zapewnia szeroką kompatybilność z elektrozaworami większości uznanych marek przemysłowych.
- Wbudowana dioda LED (żółta) – umożliwia natychmiastową wizualizację statusu pracy urządzenia.
- Duża odporność mechaniczna i chemiczna – korpus wykonany z tworzywa sztucznego (PUR) gwarantuje ochronę przed olejami, chemikaliami i pyłem (klasa szczelności IP67).
- Wytrzymałość na trudne warunki środowiskowe – zakres pracy od -25°C do +85°C, co umożliwia szerokie zastosowanie w wymagających aplikacjach przemysłowych.
- Łatwy montaż – przykręcane mocowanie z gwintem M3 zapewnia pewne i szybkie połączenie.
- Bezpieczne podłączanie – zintegrowany system odciążenia przewodu oraz wytrzymały kabel wielożyłowy redukują ryzyko uszkodzeń przy intensywnym użytkowaniu.
Typowe zastosowania – gdzie wykorzystywana jest wtyczka zaworowa MSUD?
Wtyczki zaworowe formatu A 18 mm są przeznaczone do instalacji w:
- zaworach elektromagnetycznych w maszynach produkcyjnych,
- zautomatyzowanych liniach montażowych,
- układach pneumatyki i hydrauliki,
- czujnikach i elementach wykonawczych automatyki,
- aplikacjach wymagających szczelnych, odpornych i trwałych połączeń elektrycznych.
Wytrzymałość i bezpieczeństwo użytkowania wtyczki zaworowej MSUD A 18 mm
Obudowa o podwyższonej odporności została wykonana z wysokiej jakości tworzywa PUR, co zapewnia trwałość w środowiskach o dużej obecności zanieczyszczeń, smarów, olejów i wody. Klasa szczelności IP67 chroni wnętrze złącza przed pyłem oraz krótkotrwałym zanurzeniem w wodzie. Dodatkowo wtyczka jest odporna na obciążenia mechaniczne, wibracje oraz intensywne użytkowanie.
Kabel posiada izolację odporną na uszkodzenia mechaniczne, środki chemiczne i zmiany temperatury, co umożliwia jego użytkowanie w środowiskach przemysłowych o wysokiej wilgotności lub narażonych na zmiany temperatury.
Parametry konstrukcyjne i elektryczne – podsumowanie możliwości
- Format: Typ A (18 mm), kompaktowa konstrukcja.
- Przewód: 5 m, 3 żyły (czarne oraz zielono-żółte), przekrój żyły 0,75 mm².
- Zasilanie: 24V AC/DC, prąd maksymalny do 4A na styk.
- Odporność chemiczna: dobra, zgodna z normami DIN EN 60811-404.
- Znamionowe napięcie pikowe: 0,8 kV.
- Certyfikat: cURus.
- Wyprowadzenie kabla: pionowe (kanał do góry), co ułatwia prowadzenie przewodów w szafach sterowniczych i na maszynach.
Podsumowanie – Wtyczka zaworowa MSUD A 18 mm 24V
Wtyczka zaworowa MSUD A 18 mm to niezawodne i szczelne złącze dla aplikacji przemysłowych, dostępne w wariancie z kablem 5 m i diodą LED do sygnalizacji. Wytrzymałość mechaniczna i chemiczna, łatwość montażu oraz kompatybilność z najpopularniejszymi zaworami sprawiają, że jest to rozwiązanie idealne do układów automatyki przemysłowej, maszyn produkcyjnych oraz instalacji wymagających trwałego, bezpiecznego połączenia.
