MSUD

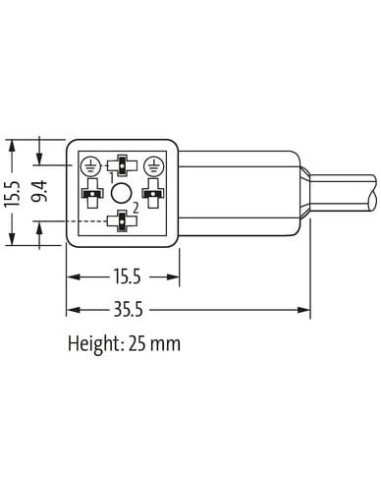

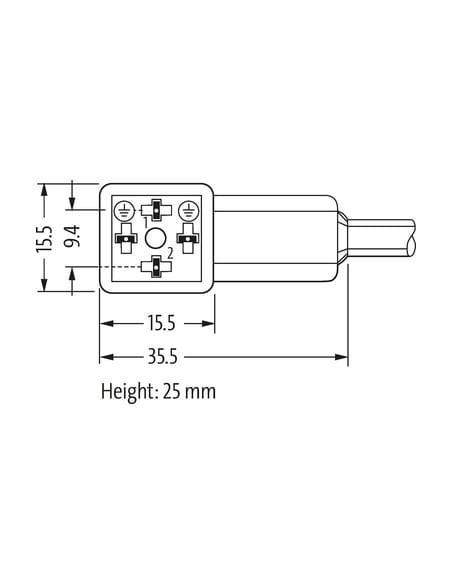

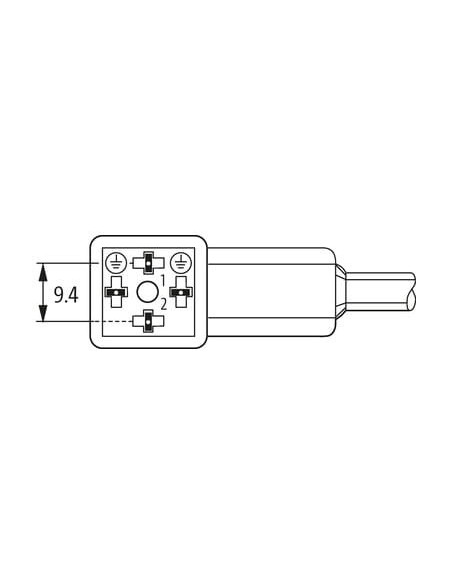

Typ CI (9.4 mm)
24 V AC/DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 216 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 63,8 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor zaworowy MSUD typ CI 9,4 mm – Złącze dla automatyki i pneumatyki
Konektor zaworowy MSUD typ CI 9,4 mm o kodzie produktu 7000-94021-2160300 to wysokiej jakości złącze dedykowane do podłączania zaworów elektromagnetycznych oraz innych elementów automatyki przemysłowej i pneumatyki. Produkt ten wyróżnia się uniwersalnością oraz szerokim zakresem zastosowania, szczególnie w środowiskach wymagających niezawodności, trwałości i łatwości montażu.
Główne zalety konektora zaworowego MSUD typ CI 9,4 mm
- Standard MSUD typ CI – kompatybilność z szeroką gamą zaworów elektromagnetycznych stosowanych w automatyce oraz pneumatyce.
- Wysoka szczelność (IP67) – doskonała ochrona przed kurzem i wodą w przypadku prawidłowego zamocowania (włożone i przykręcone).
- Odporny na warunki przemysłowe – zastosowanie trwałych materiałów, takich jak tworzywo sztuczne odporne na oleje, chemikalia oraz oddziaływanie mechaniczne.
- Wbudowana dioda LED – sygnalizacja stanu pracy umożliwia szybką diagnostykę poprawności działania urządzenia.
- Obwód zabezpieczający – zwiększone bezpieczeństwo podłączonych elementów, ochrona przed przepięciami.
- Trójżyłowy przewód z żyłą ochronną – przewody wykonane z miedzi zapewniają odpowiednią jakość transmisji i bezpieczeństwo użytkowania.
Typowe zastosowania konektora zaworowego MSUD CI
Konektor typu CI 9,4 mm jest powszechnie wykorzystywany w instalacjach przemysłowych, systemach hydraulicznych oraz pneumatycznych. Sprawdza się m.in. w:
- Przemysłowych urządzeniach sterujących zaworami elektromagnetycznymi,
- Automatyce maszyn i linii produkcyjnych,
- Systemach transportu pneumatycznego i hydraulicznego,
- Sprzęcie pracującym w trudnych warunkach środowiskowych – hale produkcyjne, magazyny, warsztaty.
Możliwości montażowe i użytkowe
Złącze MSUD typ CI o rozmiarze 9,4 mm zostało zaprojektowane z myślą o szybkim i bezproblemowym montażu, także w miejscach o ograniczonej przestrzeni. Konstrukcja ułatwia zarówno instalację, jak i wymianę elementu w trakcie eksploatacji. Możliwość zamówienia różnych długości kabla pozwala na dopasowanie złącza do indywidualnych potrzeb aplikacji.
Obudowa z tworzywa sztucznego zapewnia wytrzymałość mechaniczną oraz odporność na liczne substancje chemiczne i oleje, co jest szczególnie istotne przy zastosowaniach przemysłowych. Zaleca się weryfikację odporności materiałów w kontekście stosowania specjalnych lub agresywnych mediów.
Wytrzymałość i odporność na warunki zewnętrzne
- Zakres temperatur pracy: od -25°C do +85°C (konektor) oraz od -30°C do +70°C (przewód przy montażu stałym)
- Bardzo dobra odporność na benzynę oraz oleje
- Odporność na płomień – normy UL 1581 i IEC 60332-2-2
Wysoka klasa szczelności IP67 oznacza niezawodną ochronę nawet w szczególnie wymagających warunkach panujących na halach przemysłowych.
Informacje dodatkowe
- Długość przewodu: 3 metry (inne długości dostępne na życzenie)
- Kolory przewodów: czarny 1, czarny 2, zielono-żółty (uziemienie/PE)
- Mocowanie: poprzez włożenie i przykręcenie – bezpieczne połączenie i pewność eksploatacji
- Możliwość stosowania w maszynach, systemach transportowych i automatyce budynkowej
W przypadku pytań o szczegółową odporność materiałów na określone środowiska lub media, zaleca się kontakt z producentem lub sprawdzenie dokumentacji technicznej produktu.
