Żeński kątowe
max. 230 V AC/DC
bez komponentów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Znamionowy pik napięciowy | 4 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 750 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 92 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Zawór Junior Timer z kablem 7,5 m – niezawodne połączenie dla przemysłu
Zawór Junior Timer z przewodem o długości 7,5 m (kod produktu: 7000-70301-7500750) to specjalistyczny komponent zaprojektowany z myślą o bezpiecznym i trwałym podłączeniu zaworów elektromagnetycznych oraz czujników w środowiskach przemysłowych. Dzięki odporności na warunki mechaniczne i środowiskowe, znajduje szerokie zastosowanie w automatyce przemysłowej, hydraulice, pneumatyce oraz systemach sterowania maszyn.
Budowa i właściwości złącza Junior Timer

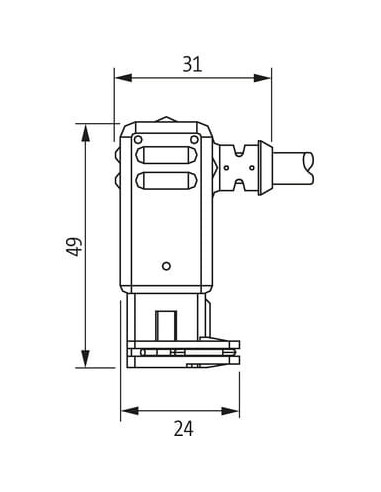

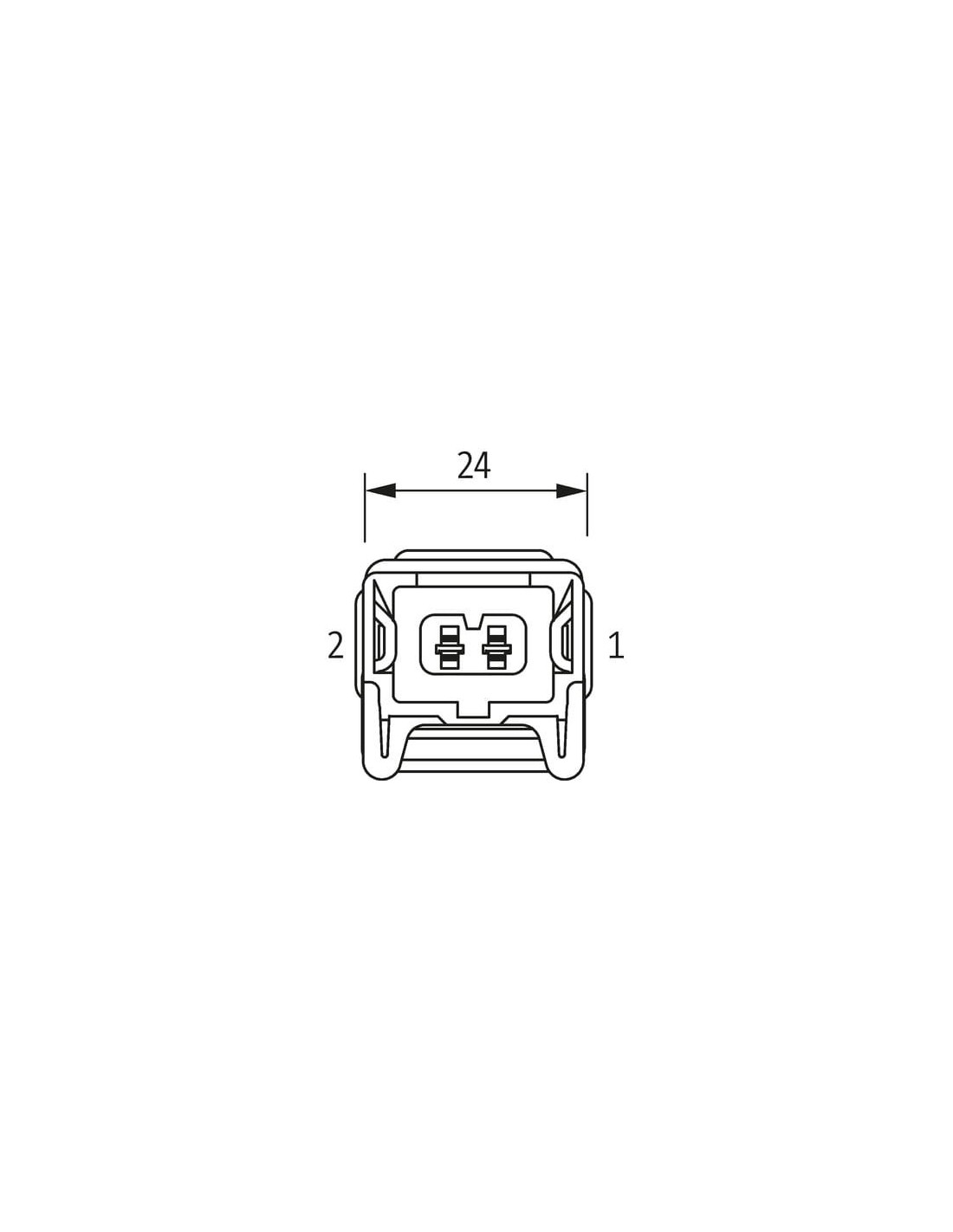

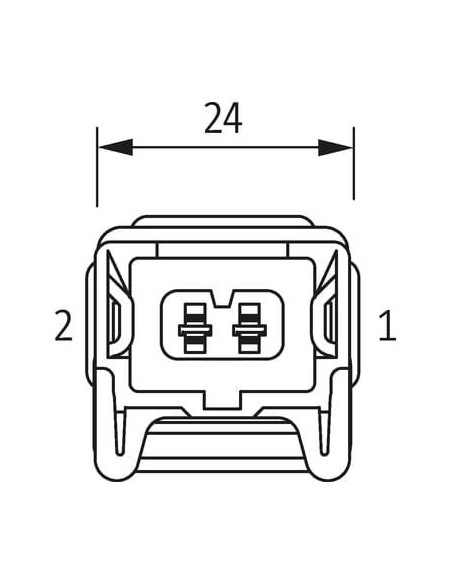

Złącze Junior Timer wykonane jest w konstrukcji kątowej żeńskiej. Jego obudowa z wytrzymałego tworzywa sztucznego zapewnia doskonałą odporność na działanie chemikaliów oraz olejów przemysłowych. Klasa szczelności IP65 umożliwia pracę w wymagającym środowisku przemysłowym – po poprawnym zamocowaniu i zablokowaniu jest chronione przed pyłem oraz strumieniami wody.
Kabel o wysokiej odporności i elastyczności

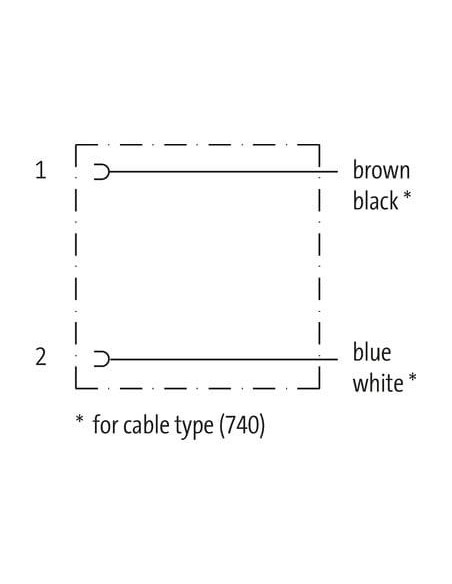

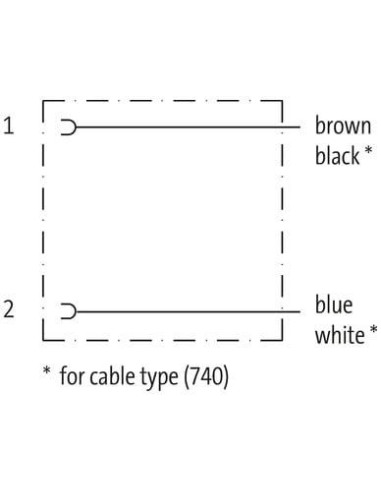

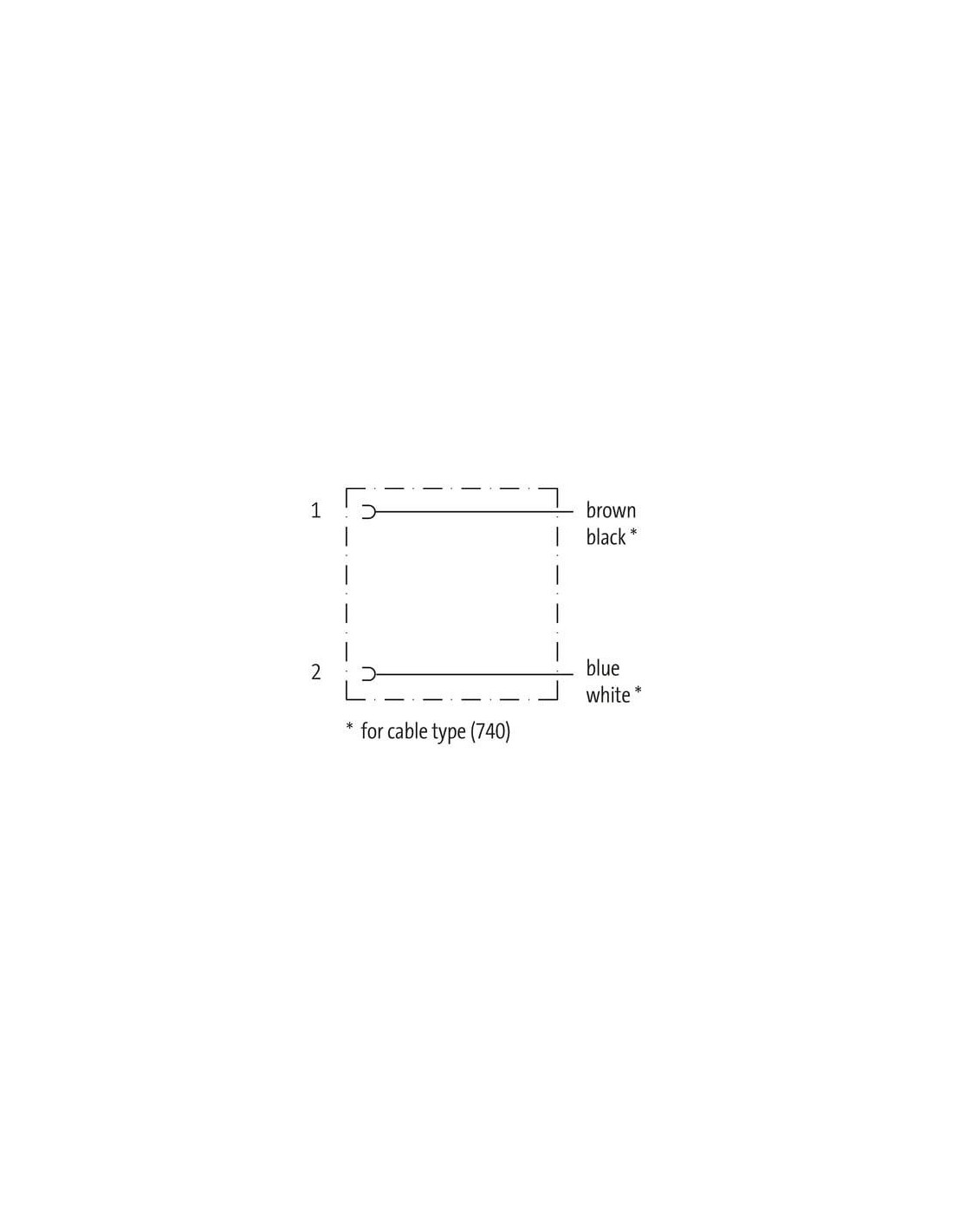

Przewód o długości 7,5 metra zapewnia swobodną instalację nawet na rozległym stanowisku roboczym. Zastosowany kabel typu PUR cechuje się trudnopalnością, odpornością na promieniowanie UV, a także dobrą odpornością na oleje i paliwa. Podwójna izolacja (zewnętrzna i wewnętrzna) z materiałów PVC i PUR gwarantuje trwałość oraz bezpieczeństwo użytkowania. Przewód zawiera dwie żyły skręcane (brązowa i niebieska), co minimalizuje zakłócenia elektromagnetyczne i ułatwia instalację.
- Wytrzymałość mechaniczna: ochrona przed uszkodzeniami mechanicznymi, zalecana instalacja z zabezpieczeniem przed naprężeniami.
- Odpowiedni promień gięcia: kabel dostosowany do pracy zarówno w instalacjach stacjonarnych, jak i ruchomych.
- Oznaczenia koloru przewodów: łatwa identyfikacja i szybki montaż.
Zastosowania i możliwości wykorzystania Junior Timer z kablem
Zawór Junior Timer dedykowany jest do zastosowań w automatyce przemysłowej, gdzie wymagana jest niezawodność połączeń elektrycznych oraz odporność na trudne warunki pracy – m.in. w siłownikach, rozdzielaczach, elektrozaworach czy pompach. Dzięki szczelności i ochronie przed czynnikami atmosferycznymi sprawdzi się również w aplikacjach zewnętrznych oraz mobilnych.
- Pojazdy specjalistyczne i rolnicze
- Maszyny budowlane i przemysłowe
- Systemy wodne, chłodnicze i grzewcze
- Linie produkcyjne, stanowiska montażowe
Główne zalety złącza Junior Timer z kablem
- Odporność chemiczna i termiczna – stabilna praca w szerokim zakresie temperatur od –25°C do +85°C.
- Prosta i szybka instalacja – czytelne oznaczenie przewodów i standardowe wymiary.
- Długa żywotność – trwałe materiały, ochrona przed promieniowaniem UV oraz paliwami.
- Bezpieczeństwo użytkowania – wysoka odporność na przepięcia (do 4 kV) oraz prądy do 4 A.
- Uniwersalność – kompatybilność z szeroką gamą elektrozaworów i siłowników przemysłowych.
Dzięki połączeniu wysokiej jakości wykonania i odporności na czynniki zewnętrzne, zawór Junior Timer z kablem idealnie sprawdzi się jako niezawodne połączenie elektryczne w wymagających aplikacjach przemysłowych oraz mobilnych.
