MSUD

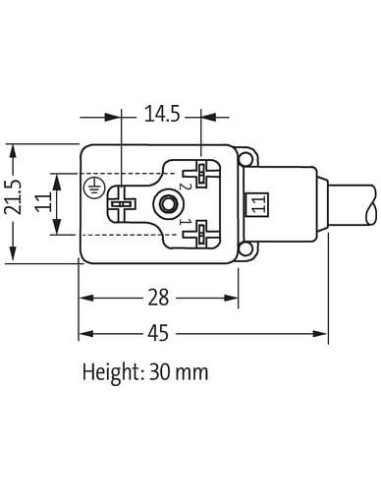

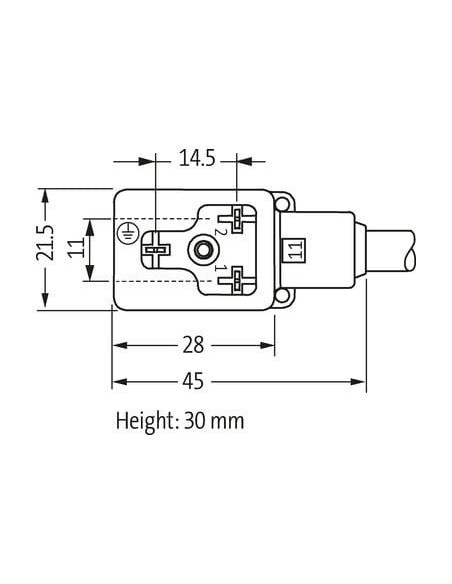

Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający

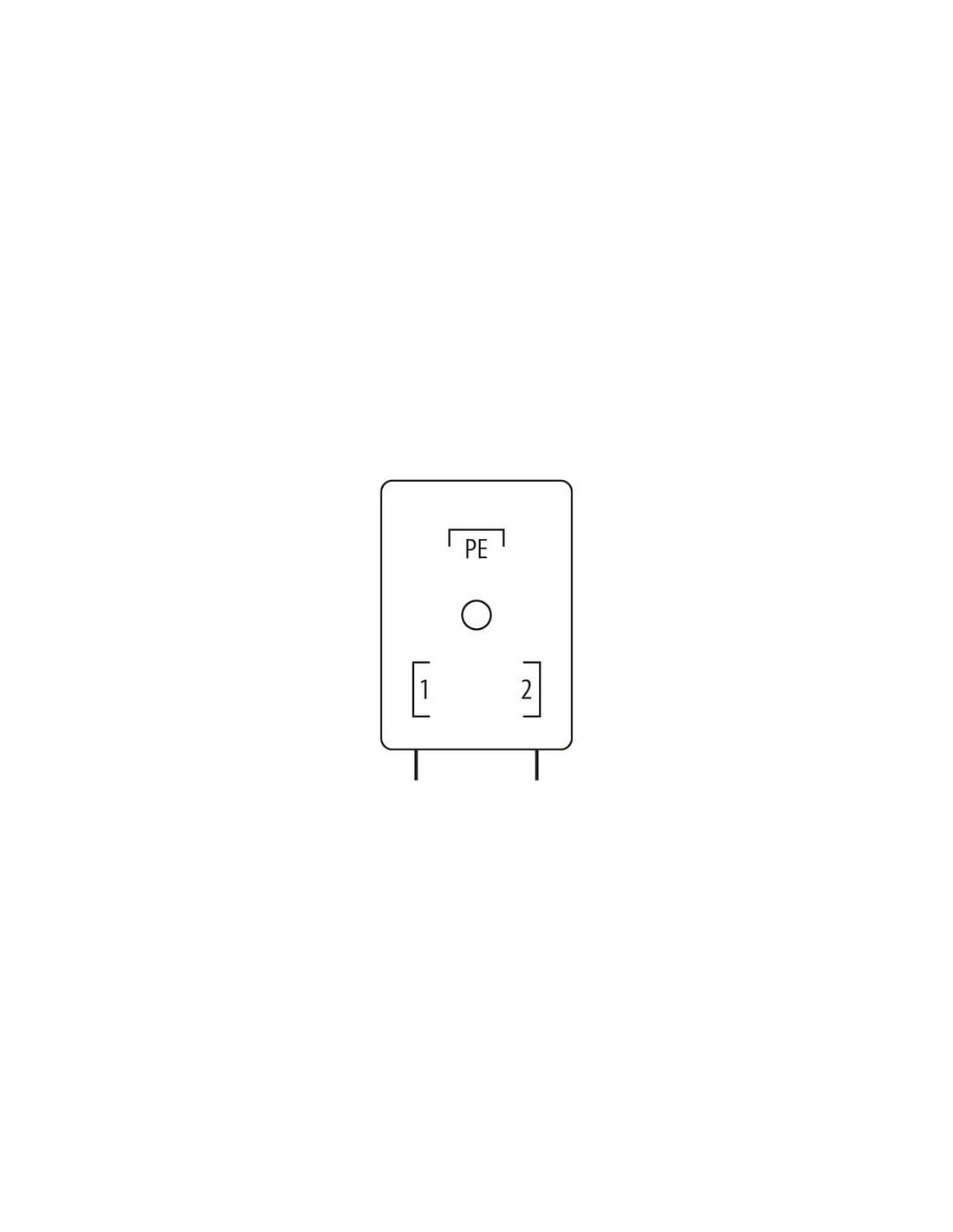

PE względem odejścia kablowego (180°)
Uwaga: Mocowanie styków obracane do 180°!
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

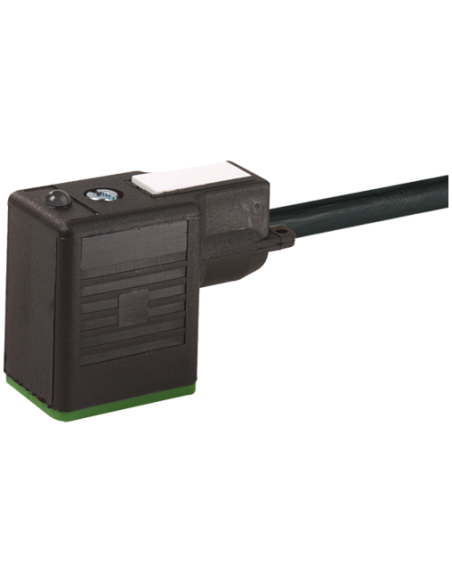

Korek zaworowy MSUD format BI 11 mm 180° na kabel – Złącze do zaworów elektromagnetycznych
Korek zaworowy MSUD format BI 11 mm 180° na kabel (kod produktu: 7000-11081-6160350) to wysokiej jakości złącze przeznaczone do podłączania zaworów elektromagnetycznych oraz siłowników pneumatycznych i hydraulicznych. Jego kompaktowa konstrukcja oraz solidne wykonanie gwarantują niezawodność nawet w wymagających warunkach przemysłowych.
Funkcjonalność i zalety korka zaworowego MSUD
Główne cechy korka zaworowego MSUD format BI 11 mm obejmują łatwą instalację, wysoką ochronę przed czynnikami zewnętrznymi oraz szerokie możliwości zastosowania w automatyce przemysłowej. Zastosowanie diody LED pozwala na wygodne monitorowanie statusu zasilania oraz diagnostykę stanu pracy urządzenia.
- Format BI (11 mm) – kompatybilność ze standardowymi zaworami elektromagnetycznymi
- Mocowanie styków obracane o 180° – elastyczność montażu w trudno dostępnych miejscach
- Stopień ochrony IP67 – odporność na pył i wilgoć, co pozwala na pracę w trudnych warunkach przemysłowych
- Obudowa z PBT – trwałość oraz dobra odporność chemiczna i na oleje
- Dodatkowy obwód zabezpieczający – zwiększa żywotność złącz i chroni podłączone urządzenia
- Diody LED (żółta) – szybka sygnalizacja pracy
- Długość kabla: 3,5 m – zapewnia łatwość instalacji nawet w większych szafach sterowniczych
Zastosowania korka zaworowego MSUD
Korek zaworowy MSUD BI 11 mm 180° wykorzystywany jest przede wszystkim w przemyśle automatyki, w instalacjach pneumatycznych oraz hydraulicznych, a także w liniach produkcyjnych wymagających niezawodnej komunikacji z elektrozaworami i siłownikami.
- Podłączanie elektrozaworów w automatyce przemysłowej
- Systemy pneumatyczne i hydrauliczne
- Maszyny produkcyjne, linie montażowe i transportowe
- Diagnostyka pracy zaworów dzięki wbudowanej sygnalizacji LED
Wytrzymałość i bezpieczeństwo użytkowania
Złącze zaworowe zostało wyprodukowane z materiałów odpornych na działanie chemikaliów, olejów oraz na uszkodzenia mechaniczne, co umożliwia jego eksploatację w środowisku o wysokim stopniu zanieczyszczenia. Dodatkowy obwód zabezpieczający chroni instalację elektryczną przed przepięciami, a sposób instalacji typu włożone-przykręcone minimalizuje ryzyko przypadkowego rozłączenia.
Opis techniczny i parametry kabla
Kabel połączeniowy o długości 3,5 m posiada trzy żyły (czarny 1, czarny 2, zielono-żółty – PE), jest wykonany ze skrętki miedzianej i spełnia normy dotyczące odporności na UV, oleje oraz płomienie. Średnica zewnętrzna kabla wynosi 5,9 mm, a powłoka polichlorkowa (PVC) gwarantuje elastyczność i długotrwałą eksploatację.
- Przewód o przekroju 0,75 mm², odporny na ścieranie i uszkodzenia
- Maksymalne napięcie znamionowe: do 500 V
- Odporność na zginanie: promień min. 5x średnica dla instalacji stałej
- Zakres temperatur pracy kabla: od -30°C do +70°C (praca stała), od -5°C do +70°C (praca w ruchu)
Precyzja wykonania i zgodność z normami
Korek zaworowy MSUD format BI 11 mm posiada wszystkie wymagane atesty oraz certyfikaty, potwierdzające jego niezawodność i bezpieczeństwo użytkowania w instalacjach przemysłowych. Konstrukcja z wysokogatunkowych materiałów zapewnia długą żywotność oraz bezawaryjną eksploatację.
