MSUD
Typ A (18 mm)
230 V AC/DC ±10%

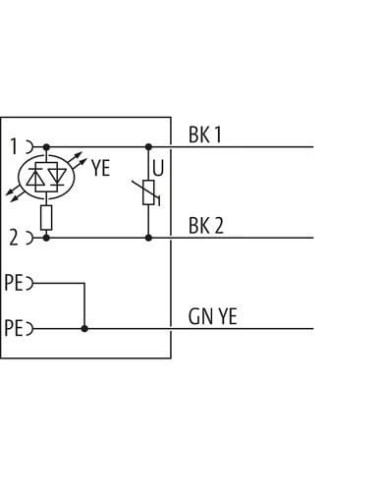

Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 230 V |
| Napięcie robocze AC min. | 207 V |
| Napięcie robocze AC maks. | 253 V |
| Napięcie robocze DC | 230 V |
| Napięcie robocze DC min. | 207 V |
| Napięcie robocze DC maks. | 253 V |
| Szczytowe napięcie wyłączające maks. | 560 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 626 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
Zawór MSUD w formacie A 18 mm na kabel 7000-18061-6261000 – profesjonalne rozwiązanie dla automatyki przemysłowej
Zawór MSUD typu A (18 mm) z kablem o długości 10 m to wysokiej klasy komponent dedykowany do zastosowań w systemach automatyki oraz instalacjach wymagających niezawodności działania i trwałości w trudnych warunkach przemysłowych. Produkt charakteryzuje się solidną konstrukcją oraz przemyślaną budową, co przekłada się na prostotę instalacji i niezawodność nawet w wymagającym środowisku przemysłowym.
Zastosowanie zaworu MSUD w formacie A – do jakich aplikacji?
Zawór 7000-18061-6261000 przeznaczony jest do:
- Podłączania cewek elektromagnetycznych w systemach pneumatycznych i hydraulicznych
- Zastosowań w automatyce maszyn i liniach produkcyjnych
- Układów wymagających szybkiej sygnalizacji stanu dzięki wbudowanej diodzie LED
- Instalacji narażonych na kontakt z olejami, mediami chemicznymi oraz zwiększoną wilgotnością – dzięki wysokiej klasie odporności IP67
Najważniejsze cechy i zalety – Zawór MSUD typ A 18 mm
- Uniwersalne napięcie zasilania – możliwość pracy zarówno na napięciu przemiennym AC, jak i stałym DC w przedziale od 207 do 253 V
- Wbudowana dioda LED – umożliwia wyraźną sygnalizację stanu pracy
- Obwód zabezpieczający – skuteczna ochrona przed przepięciami
- Wysoki stopień ochrony IP67 – gwarantuje odporność na pył i wodę, umożliwiając pracę w trudnych warunkach
- Solidna, kompaktowa konstrukcja – niewielkie wymiary (18 mm szerokości, 30 mm wysokości), łatwy montaż za pomocą śrub M3
- Wytrzymały, elastyczny przewód 3-żyłowy z powłoką PUR/PVC odporny na zginanie, ścieranie oraz działanie środków chemicznych
- Certyfikaty cURus – spełnienie międzynarodowych norm bezpieczeństwa
Możliwości zastosowania i typowe miejsca użycia
Złącze MSUD A znajduje szerokie zastosowanie w:
- Automatyzacji procesów produkcyjnych
- Układach sterowania zaworami przemysłowymi
- Systemach transportu, podajnikach i rozdzielniach
- Aplikacjach wymagających długotrwałej i bezpiecznej pracy elektrycznej
Produkt jest doskonałym wyborem wszędzie tam, gdzie niezbędne jest bezpieczne, szybkie i niezawodne połączenie cewki zaworu z instalacją elektryczną.
Konstrukcja i bezpieczeństwo użytkowania
Zawór wyposażony jest w obudowę z wytrzymałego tworzywa PBT o dobrej odporności chemicznej oraz na oleje. Solidne wykonanie sprzyja stabilności montażu oraz odporności na uszkodzenia mechaniczne i naprężenia. Prosta konstrukcja ułatwia czynności serwisowe oraz wymianę złącza bez długotrwałych przestojów.
Podsumowanie – Zawór MSUD z kablem 10 m typ A 18 mm
Stosowanie zaworu MSUD w automatyce przemysłowej przekłada się na niezawodność działania układów sterowania oraz skrócenie czasu serwisowania. Długotrwała odporność mechaniczna, prosty montaż włożone, przykręcone oraz wyraźna sygnalizacja pracy diodą LED to kluczowe atuty tego rozwiązania.
