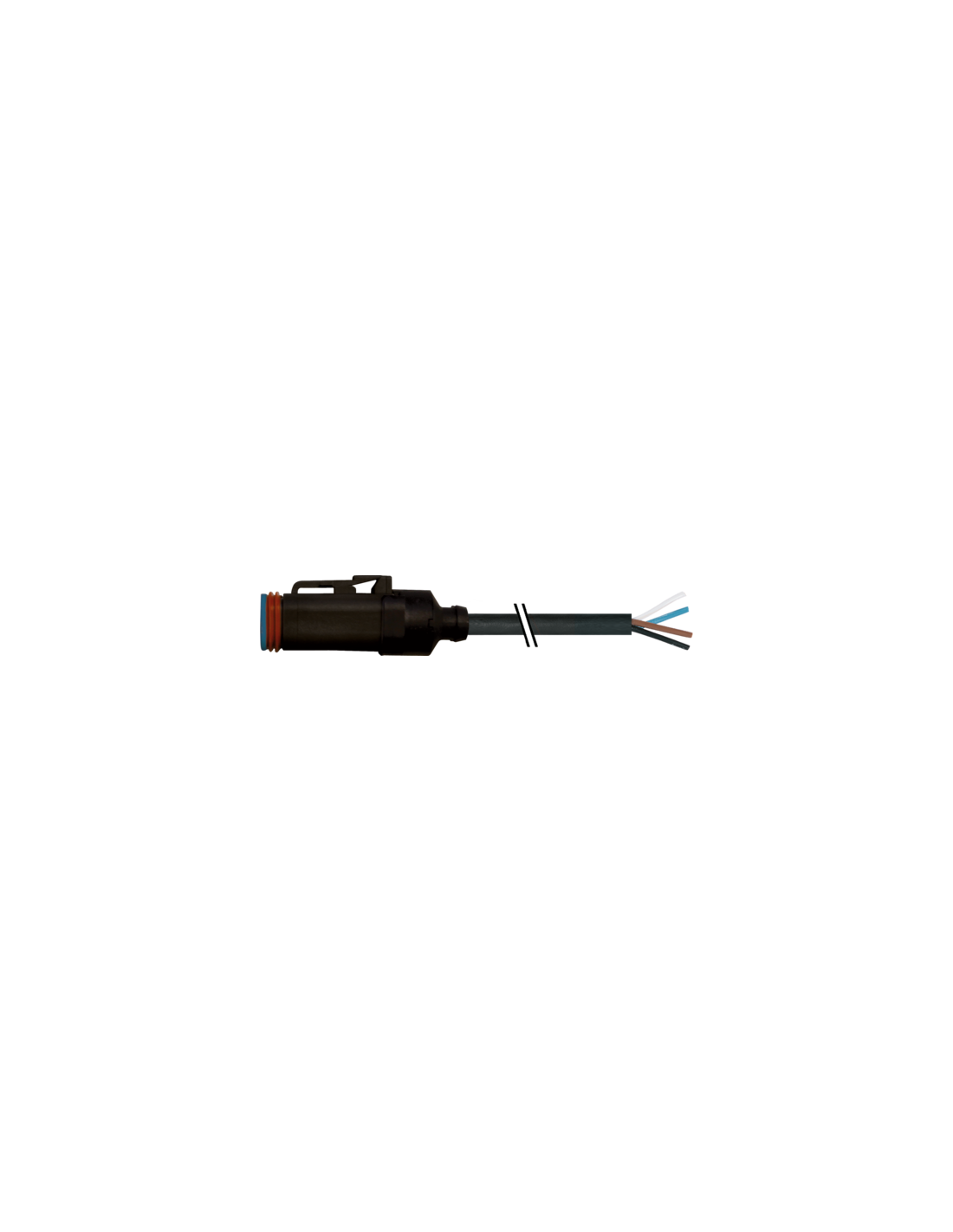

Xtreme - Outdoor
Inne długości kabli są dostarczane na życzenie.
Męski prosty
6...230 V AC/DC
4-piny
bez komponentów
Kompatybilne z:
Deutsch DT06-4S
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Długość cięcia (osłona) | 20 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Family construction form | Amphenol AT06-4S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (ISO 20653:2013) | IP66K, IP68, IP69K |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

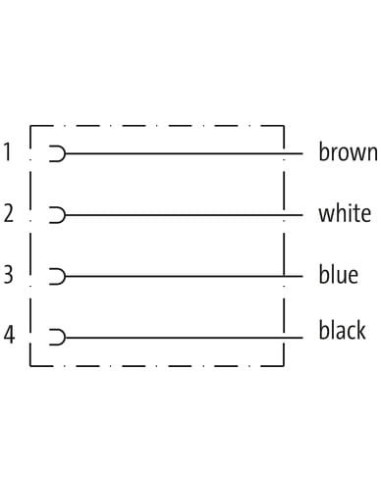

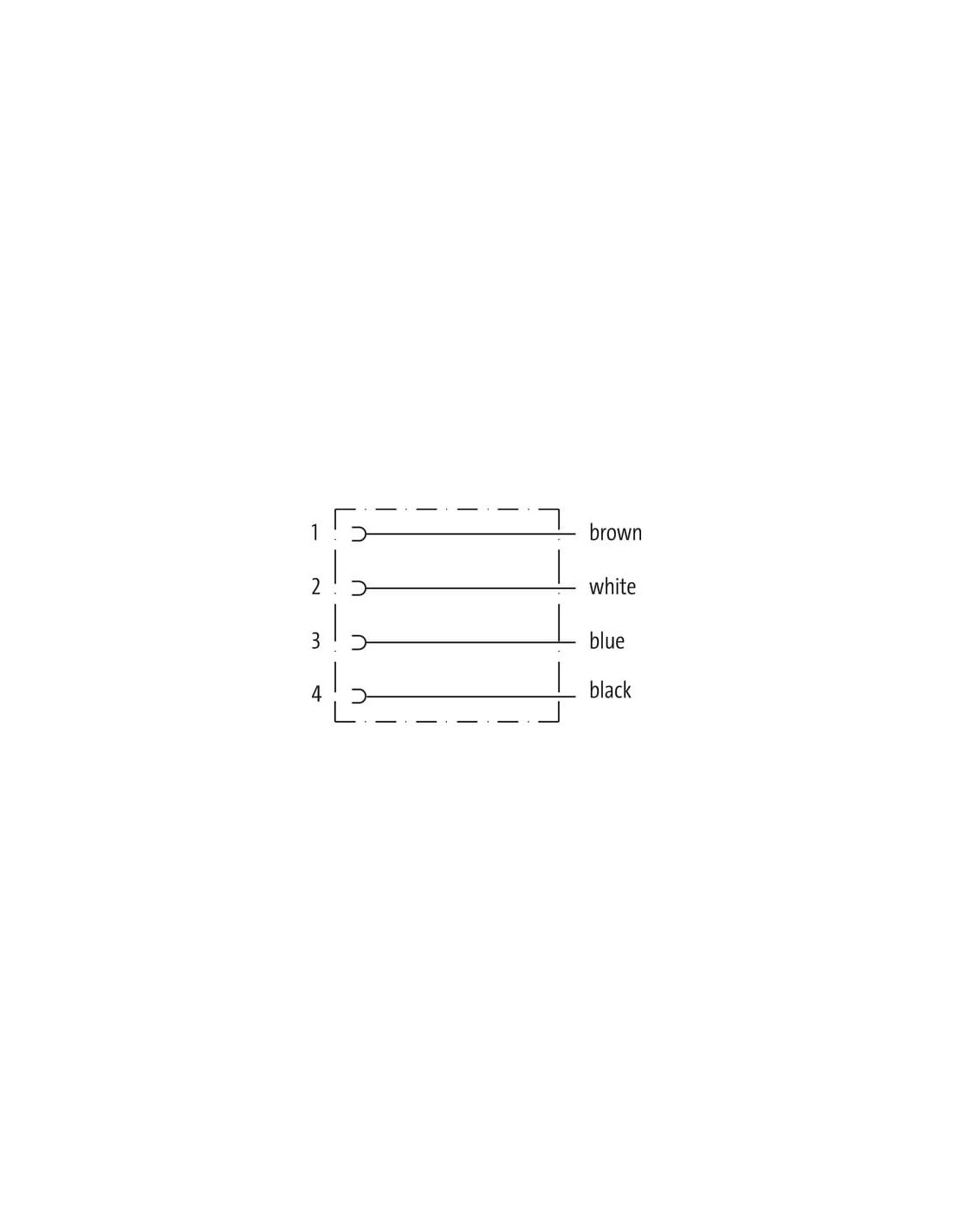

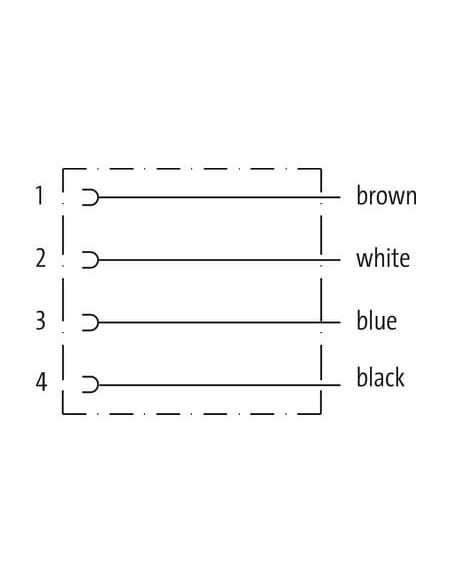

Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 569 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 62,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

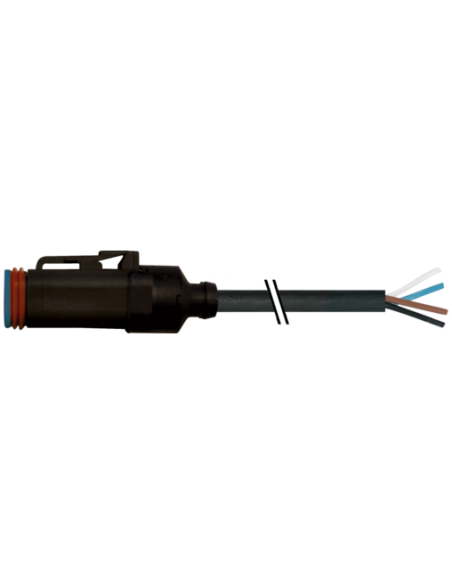

Wtyczka zaworowa MDC06-4s do przewodu 7072-72161-5691000 – Wytrzymałe połączenie do zastosowań przemysłowych
Wtyczka zaworowa MDC06-4s to nowoczesny element połączeniowy, przeznaczony do zasilania i sterowania w instalacjach przemysłowych, motoryzacyjnych oraz rozbudowanych systemach automatyki. Posiada 4 piny, zapewnia stabilne połączenie elektryczne oraz pełną kompatybilność z popularnymi złączami Deutsch DT06-4S i Amphenol AT06-4S, co czyni ją uniwersalną w różnorodnych aplikacjach.
Wytrzymałość i bezpieczeństwo dzięki wysokim standardom technicznym
Wtyczka została wykonana z wysokiej jakości tworzywa sztucznego (PA), które wykazuje doskonałą odporność chemiczną oraz na działanie olejów. Silikonowa uszczelka gwarantuje szczelność nawet w wymagających warunkach eksploatacyjnych. Produkt spełnia rygorystyczne normy ochrony IP66K, IP68 oraz IP69K, co pozwala na bezpieczną pracę nawet w środowiskach narażonych na intensywne pylenie, wilgotność oraz mycie pod wysokim ciśnieniem.
- Wytrzymałość na napięcia do 230 V AC/DC
- Maksymalny prąd roboczy 8 A
- Szeroki zakres temperatur pracy: od -25°C do +85°C
- Trwałe materiały: korpus z PA, uszczelnienie z silikonu
- Klasa izolacji III, stopień zanieczyszczenia 2
Kabel PUR 10 m – elastyczność i niezawodność połączeń
Kompletny przewód o długości 10 metrów, wykonany z wytrzymałego materiału PUR, jest odporny na ścieranie, działanie olejów, benzyny oraz promieniowanie UV (norma DIN EN ISO 4892-2 A). Jego konstrukcja umożliwia intensywną eksploatację zarówno w ruchomych, jak i stacjonarnych instalacjach.
- 4-żyłowy przewód (czarny, niebieski, biały, brązowy)
- Przekrój żyły: 0,75 mm², skrętka miedziana (klasa 6)
- Powłoka z PUR wolna od halogenów, silikonu, FCKW, ołowiu i kadmu
- Wysoka odporność na promieniowanie UV i płomienie (IEC 60332-2-2, UL 1581)
- Możliwy montaż w peszlach – średnica 10 mm
Typowe zastosowania i możliwości wykorzystania wtyczki zaworowej MDC06-4s
Wtyczka MDC06-4s doskonale sprawdzi się w aplikacjach wymagających pewnego połączenia zaworów i elementów wykonawczych w:
- Sektorze przemysłowym (automatyka, maszyny i urządzenia)
- Technice mobilnej i rolniczej (sprzęt budowlany, pojazdy użytkowe, rolnicze)
- Stanowiskach testowych i laboratoriach
- Rozległych systemach automatyki budynkowej oraz HVAC

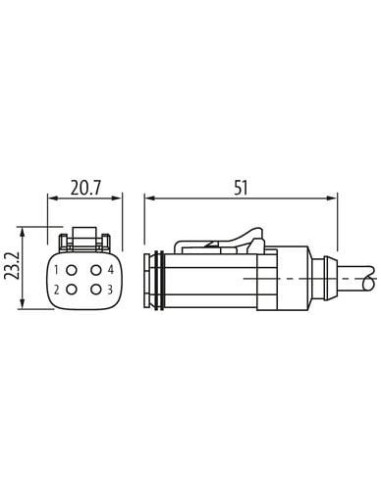

Zatrzaskowa blokada złącza (mechanizm blokady) zapewnia pewność połączenia nawet w środowiskach narażonych na wibracje i dynamiczne obciążenia. Dzięki prostemu montażowi i standardowym wymiarom (23,2 x 20,7 mm, długość złącza: 51 mm) integracja tego komponentu w instalacji jest szybka i bezproblemowa.
Wskazówki dotyczące instalacji i bezpieczeństwa
Wtyczka zaworowa MDC06-4s wymaga uwzględnienia minimalnych promieni gięcia kabli (5x średnica dla instalacji stałej, 10x średnica dla ruchomej), aby zachować szczelność IP oraz wydłużyć trwałość przewodu. Rekomendowane jest stosowanie odpowiednich środków odciążających (np. opasek kablowych) w celu ochrony przed uszkodzeniami mechanicznymi.
Wtyczka zaworowa MDC06-4s z kablem PUR 10 m to niezawodny wybór do zastosowań, gdzie istotna jest trwałość, odporność na warunki zewnętrzne oraz łatwość montażu i serwisowania. Wysokie standardy jakości oraz kompatybilność ze sprawdzonymi systemami stanowią gwarancję stabilnej pracy w każdych warunkach.
