Żeński kątowe
max. 230 V AC/DC
bez komponentów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Znamionowy pik napięciowy | 4 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

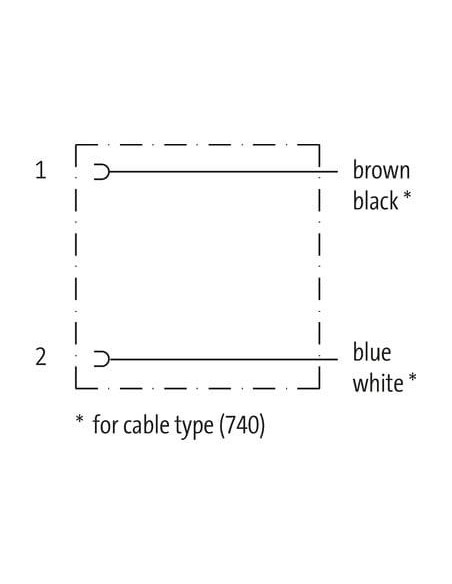

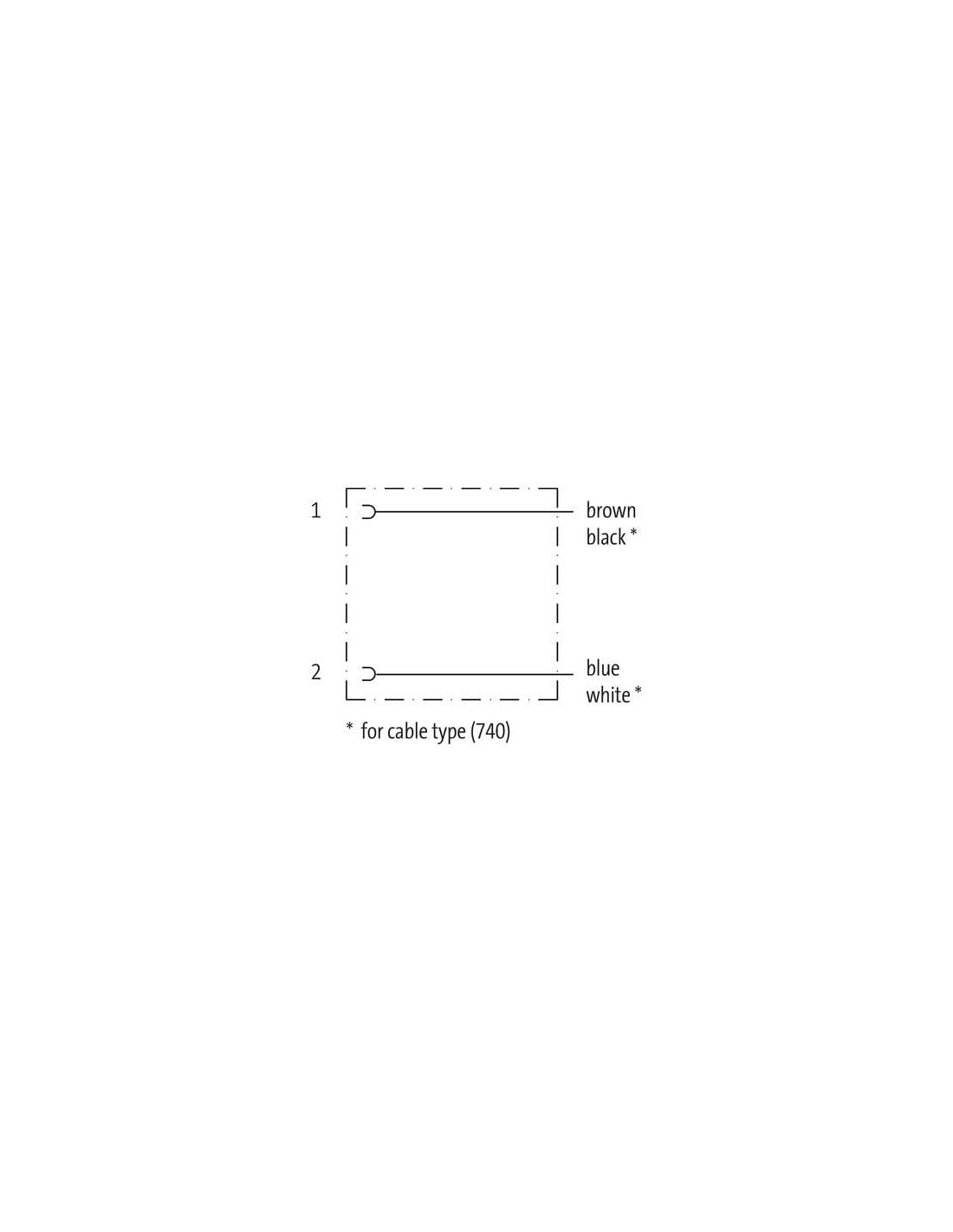

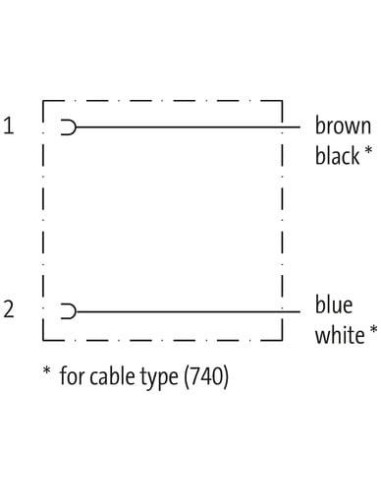

| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 752 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 50,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 90 ± 5 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Zawór Junior Timer z kablem 7,5 m – profesjonalne złącze elektryczne do instalacji przemysłowych
Zawór Junior Timer z przewodem o długości 7,5 m to wysokiej klasy złącze kątowe, przeznaczone do zastosowań w automatyce, hydraulice i pneumatyce. Oferowany model (kod produktu: 7000-70301-7520750) został zaprojektowany z myślą o wymagających aplikacjach przemysłowych, gdzie niezawodność oraz bezpieczeństwo działania mają kluczowe znaczenie.
Najważniejsze cechy i zalety zaworu Junior Timer z przewodem 7,5 m
- Wytrzymała konstrukcja – obudowa wykonana z trwałego tworzywa sztucznego, odpornego na działanie olejów, smarów i chemikaliów.
- Bezpieczna praca w trudnych warunkach – wysoki stopień ochrony IP65 zapewnia odporność na pył i wilgoć po prawidłowym zamontowaniu i zablokowaniu złącza.
- Uniwersalne zastosowanie – zawór Junior Timer doskonale sprawdza się w systemach sterowania zaworami elektromagnetycznymi, elektrozaworami pneumatycznymi i hydraulicznymi oraz w innych instalacjach automatyki.
- Zaawansowane parametry elektryczne – maksymalne napięcie robocze do 230 V AC/DC, prąd nominalny do 4 A oraz odpowiednie zabezpieczenie przed przepięciami (4 kV).
- Odporność na ogień – trudnopalność oraz niepalność materiałów przewodu podnoszą bezpieczeństwo eksploatacji urządzenia.
- Wysoka elastyczność montażu – przewód o długości 7,5 m pozwala na instalację złącza w trudno dostępnych miejscach.
Typowe zastosowania złącza Junior Timer z przewodem
Złącze Junior Timer znajduje zastosowanie w szerokiej gamie urządzeń automatyki przemysłowej, m.in.:
- sterowanie oraz podłączanie cewek elektrozaworów w liniach produkcyjnych,
- instalacje hydrauliczne i pneumatyczne wymagające niezawodnego połączenia elektrycznego,
- aplikacje wymagające odporności na działanie olejów, smarów i substancji chemicznych,
- środowiska przemysłowe, gdzie występują drgania i zmienne warunki atmosferyczne.
Budowa i ergonomia złącza Junior Timer – gwarancja solidnego połączenia

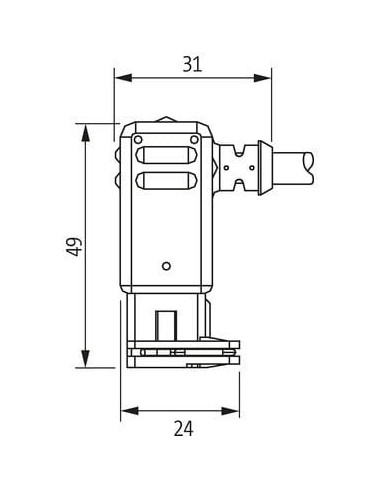

Zawór Junior Timer wyposażony jest w dwa styki – przewody w kolorze niebieskim oraz czarnym, o przekroju 0,75 mm² każdy. Konstrukcja zgodna z normą klasy skrętki 5 zapewnia odpowiednią elastyczność i wytrzymałość przewodów. Złącze jest stosunkowo kompaktowe (wymiary 49 x 31 x 24 mm), co umożliwia łatwą instalację nawet w ograniczonych przestrzeniach.
Trwałość i odporność materiałów – bezpieczeństwo na lata
Przewód i obudowa wykonane są z wysokiej jakości PVC, odpornego na uszkodzenia mechaniczne, promieniowanie UV oraz trudnopalnego. Wszystkie użyte materiały są wolne od ołowiu, kadmu, FCKW i silikonu, spełniając tym samym rygorystyczne normy środowiskowe. Dodatkowo produkt wykazuje wysoką odporność na działanie benzyn oraz olejów, co czyni go idealnym do pracy w warunkach przemysłowych.
Wskazówki dotyczące montażu i eksploatacji
Podczas instalacji należy pamiętać o właściwym zabezpieczeniu kabla przed narażeniem na duże siły mechaniczne (np. poprzez stosowanie opasek zaciskowych). Zaleca się również przestrzeganie minimalnych promieni gięcia przewodu: 10 x średnica zewnętrzna (montaż stały) oraz 15 x średnica zewnętrzna (przy pracy ruchomej), co pozwala zachować szczelność oraz parametry ochrony IP65.
Zawór Junior Timer z przewodem 7,5 m to idealne rozwiązanie dla zakładów przemysłowych, serwisów automatyki i integratorów rozwiązań elektrycznych, którzy poszukują solidnego, sprawdzonego rozwiązania do realizacji połączeń elektrycznych o wysokim stopniu bezpieczeństwa i trwałości.
