Xtreme - Outdoor
Inne długości kabli są dostarczane na życzenie.
Męski prosty
6...230 V AC/DC
3-piny
bez komponentów
Kompatybilne z:
Deutsch DT06-3S
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Długość cięcia (osłona) | 20 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Family construction form | Amphenol AT06-3S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (ISO 20653:2013) | IP66K, IP68, IP69K |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 564 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 51,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

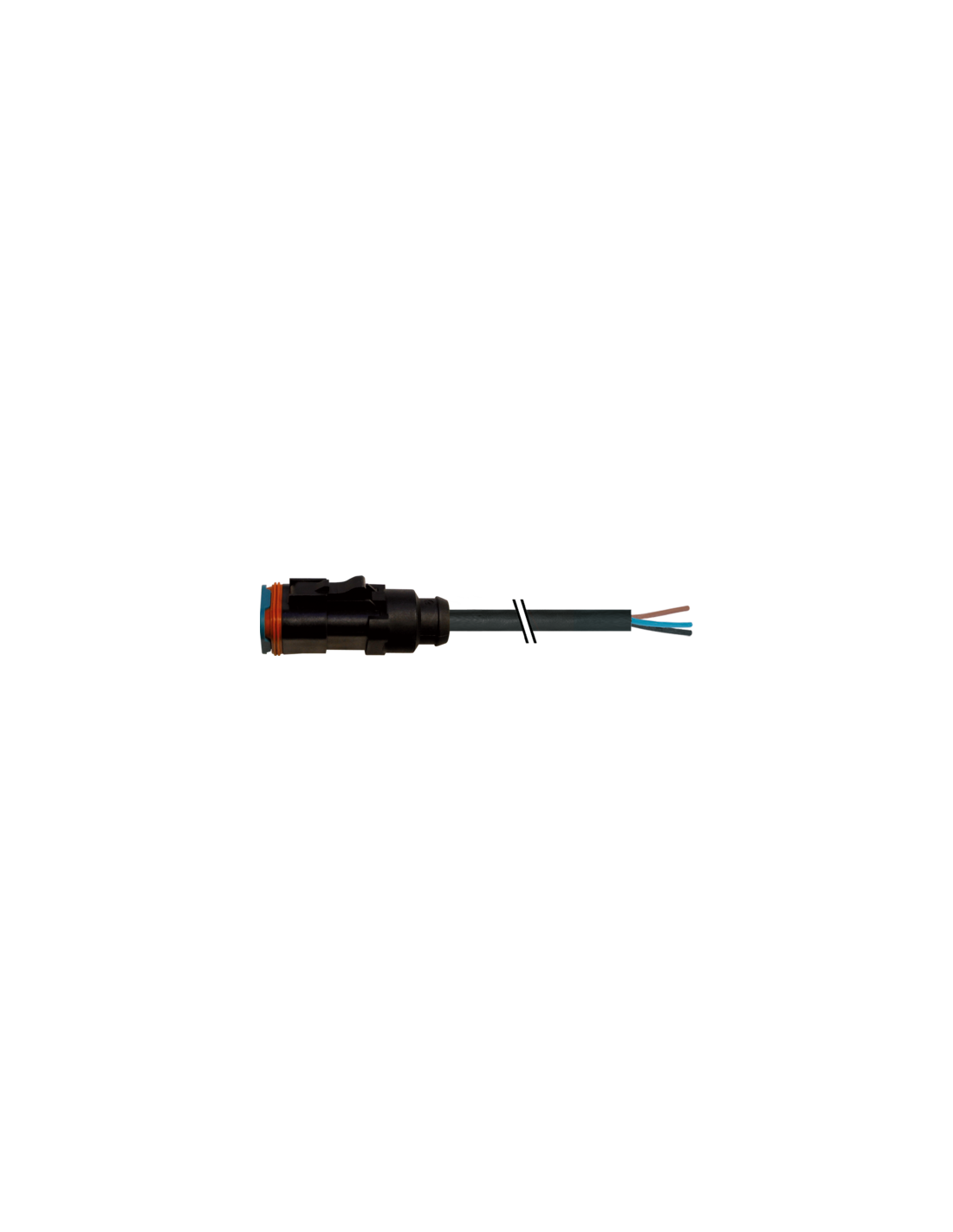

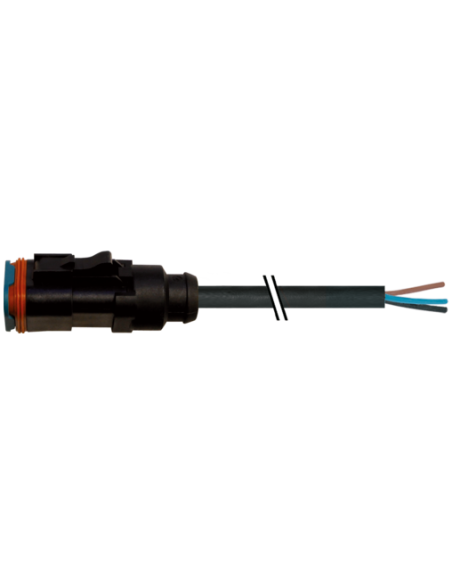

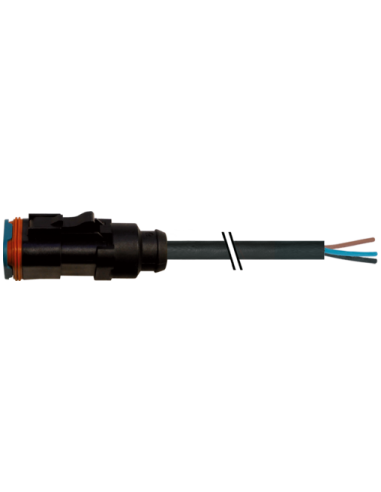

Wtyczka zaworowa MDC06-3s z przewodem 5 m – wytrzymałe połączenie do zastosowań przemysłowych
Wtyczka zaworowa MDC06-3s to niezawodne rozwiązanie przeznaczone do montażu w instalacjach przemysłowych, maszynowych oraz systemach automatyki. Model ten został wyposażony w wytrzymały przewód o długości 5 metrów, co zapewnia elastyczność podczas podłączania zaworów elektromagnetycznych, czujników czy siłowników.
Zastosowanie – przemysł, motoryzacja, automatyka
Produkt znajduje szerokie zastosowanie w środowiskach, gdzie kluczowa jest odporność na trudne warunki pracy – m.in. w branży motoryzacyjnej, hydraulicznej, rolnictwie, budowie maszyn oraz wszędzie, gdzie niezbędne są bezpieczne i trwałe połączenia elektryczne. Wtyczka zaworowa MDC06-3s to pewność stabilnego zasilania i transmisji sygnałów.
Główne zalety wtyczki zaworowej MDC06-3s
- Kompatybilność z gniazdami Deutsch DT06-3S oraz Amphenol AT06-3S – umożliwia szerokie zastosowanie w popularnych systemach sterowania.
- 3-pinowa konstrukcja – idealna do podłączania urządzeń wymagających trzech przewodów: zasilania, sygnału oraz uziemienia.
- Zakres napięcia pracy: 6–230 V AC/DC – wszechstronność przy podłączaniu różnych urządzeń automatyki i sensorów.
- Podwyższona odporność mechaniczna i chemiczna – obudowa z tworzywa PA oraz silikonowa uszczelka gwarantują ochronę przed olejami, benzynami, UV i innymi czynnikami zewnętrznymi.
- Stopień ochrony IP66K, IP68, IP69K – pełna odporność na pył, wysokie ciśnienie wody oraz mycie ciśnieniowe zgodnie z normami przemysłowymi.
- Wysoka wytrzymałość mechaniczna kabla PUR – przystosowany do pracy w ruchu, odporny na miliony cykli zgięć oraz skręcania, a także charakteryzujący się wysoką odpornością na promieniowanie UV i działanie olejów.
- Łatwy montaż – blokada zatrzaskowa zapewnia prostą i pewną instalację, a przewód dostarczany jest gotowy do użycia.
Wytrzymałość i niezawodność na lata
Zastosowanie miedzi w stykach oraz wysokiej klasy powłoki niklowanej przekłada się na stabilność parametrów elektrycznych i minimalizuje ryzyko pojawienia się korozji. Kabel z bezhalogenową, bezołowiową powłoką PUR zapewnia odporność na uszkodzenia mechaniczne i środowiskowe oraz spełnia rygorystyczne wymagania dla pracy w skrajnych temperaturach od -40°C do +90°C.
Typowe zastosowania
- Podłączanie elektrozaworów sterujących w maszynach przemysłowych
- Instalacje mobilne – pojazdy rolnicze, maszyny budowlane, transport
- Systemy automatyki, robotyka, linie produkcyjne
- Oświetlenie przemysłowe i podłączanie czujników
- Złącza dla siłowników, sterowników PLC oraz urządzeń pneumatycznych i hydraulicznych
Budowa i podłączenie – przejrzystość i bezpieczeństwo

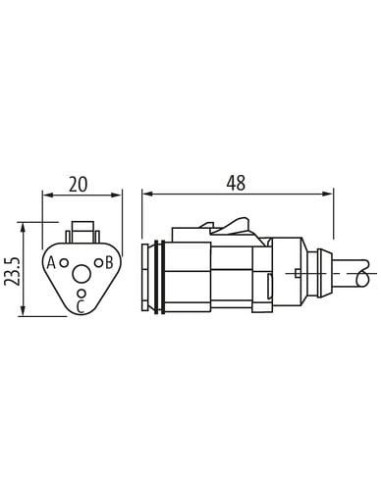

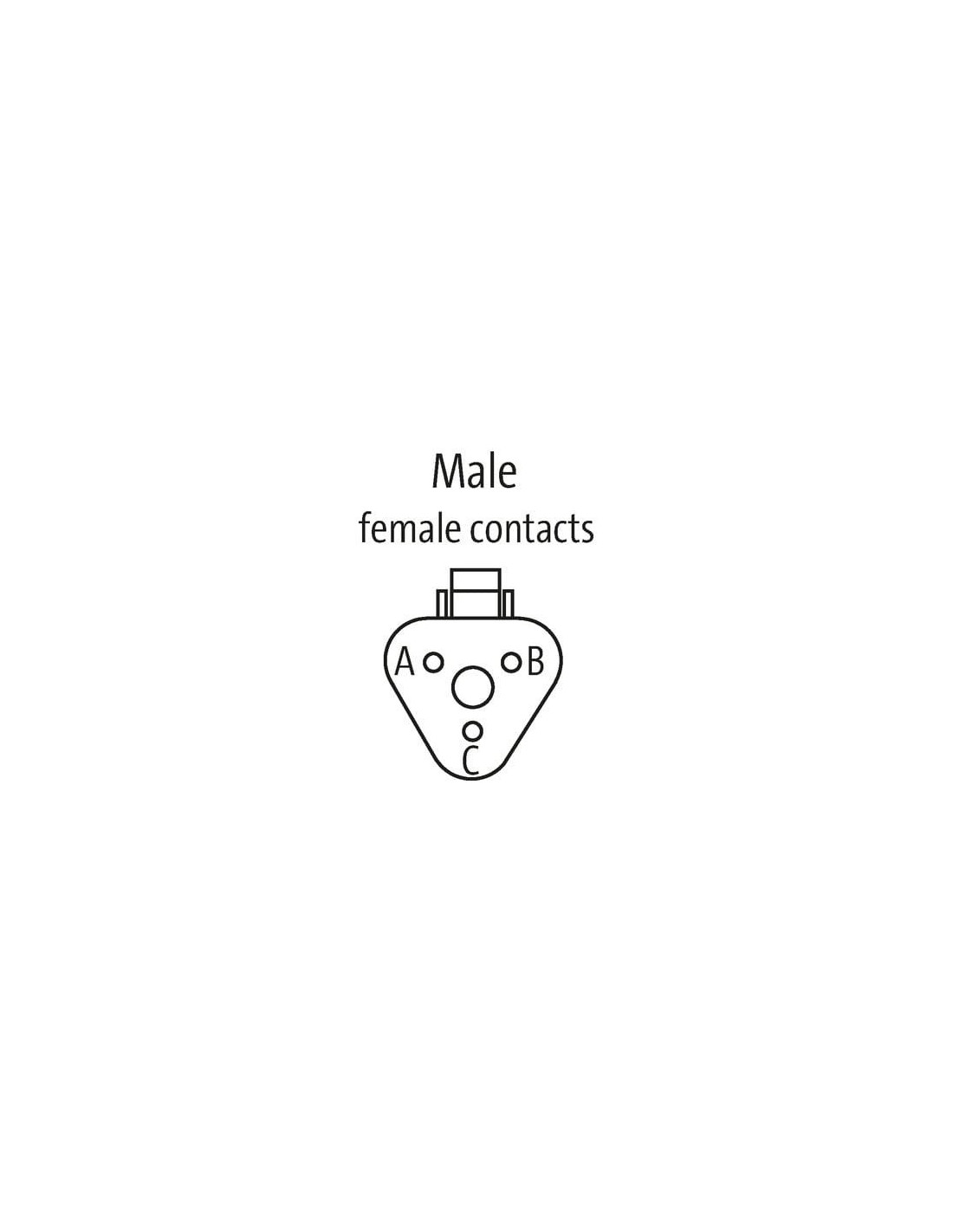

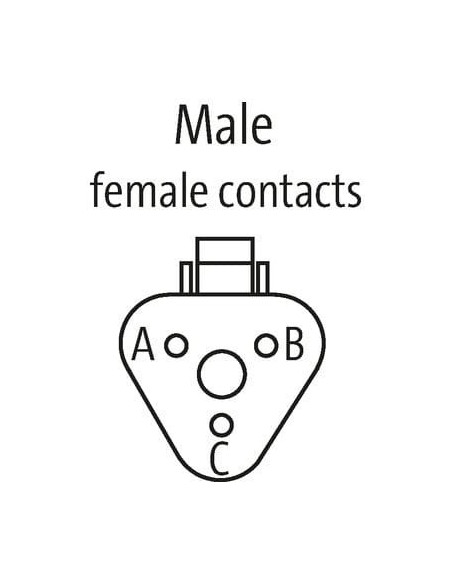

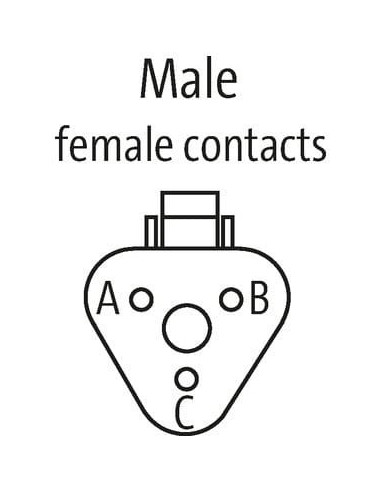

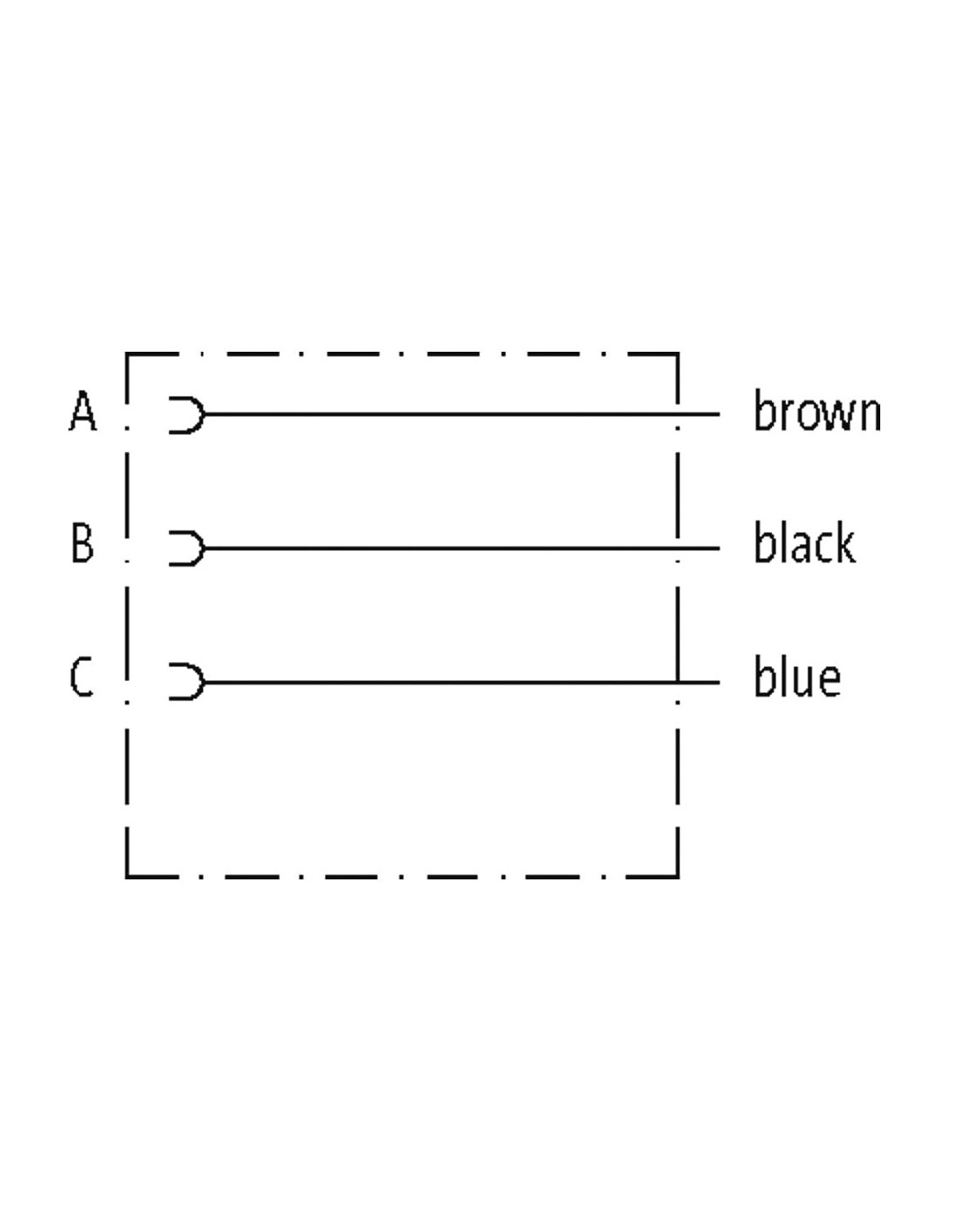

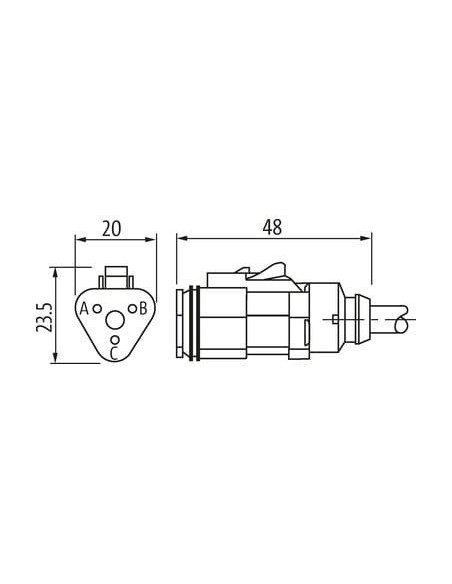

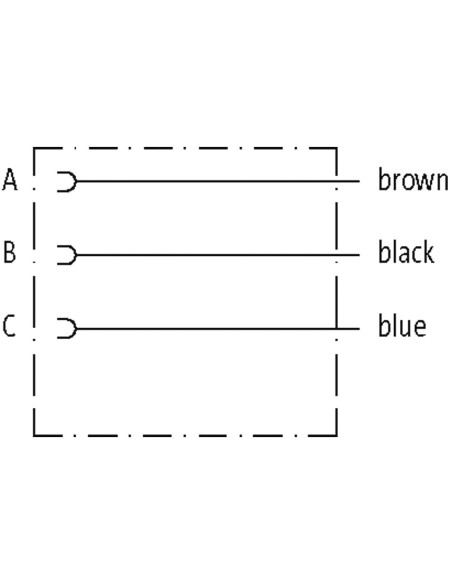

Trzy wyprowadzenia przewodu w kolorach: brązowym, czarnym i niebieskim, umożliwiają szybkie i poprawne podłączenie kabli. Wyraźnie oznaczone styki (A, B, C) oraz standardowy układ pinów upraszczają montaż oraz minimalizują możliwość popełnienia błędu podczas instalacji.
Wtyczka zaworowa MDC06-3s to rozwiązanie dla profesjonalistów, poszukujących niezawodnych i uniwersalnych rozwiązań do wymagających aplikacji przemysłowych. Zapewnia długą żywotność i bezpieczeństwo w każdych warunkach pracy.
