MSUD
Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

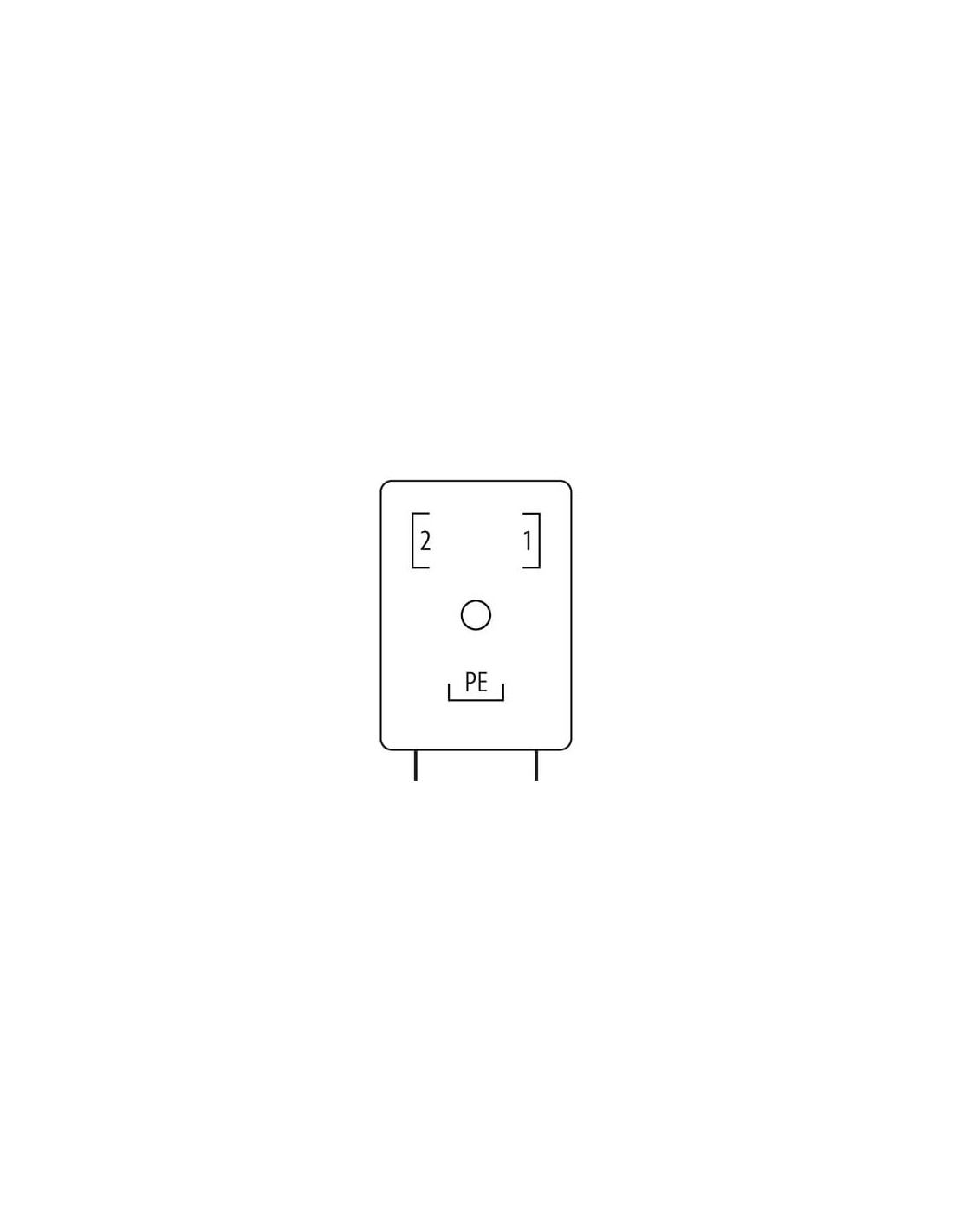

Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 216 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 63,8 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

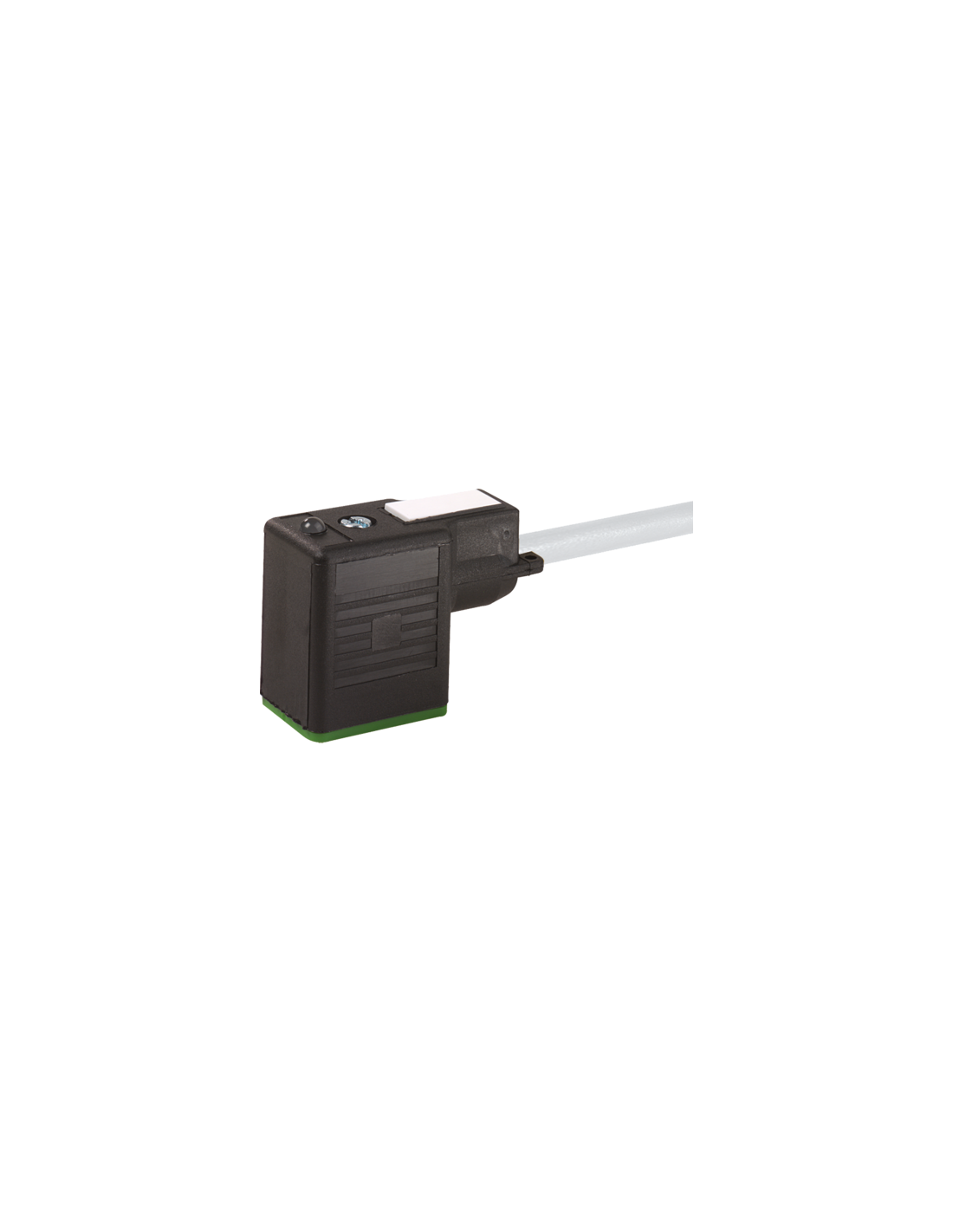

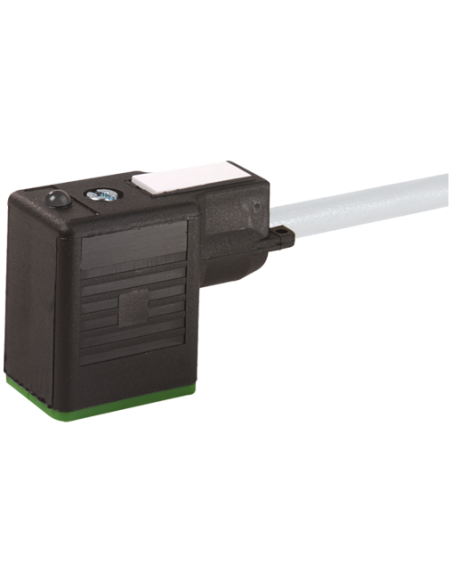

Złącze zaworowe MSUD typ BI 11 mm z kablem 5 m – Koenktor zaworowy 7000-11021-2160500
Koenktor zaworowy MSUD typ BI 11 mm stanowi niezawodne i uniwersalne rozwiązanie do połączenia elektromagnetycznych zaworów sterujących o standardowym rozstawie pinów. Przeznaczony do zastosowań przemysłowych, wykorzystywany jest przede wszystkim w automatyce, instalacjach maszynowych, hydraulice oraz pneumatyce.
Przeznaczenie i typowe zastosowania złącza zaworowego MSUD
Złącze zaworowe MSUD BI 11 mm znajduje zastosowanie w systemach automatyki przemysłowej, w tym:
- Połączenie cewek elektromagnetycznych w zaworach sterujących
- Instalacje hydrauliczne i pneumatyczne w maszynach i liniach produkcyjnych
- Systemy transportowe i procesowe
- Aplikacje wymagające podwyższonej szczelności oraz odporności na warunki środowiskowe
Najważniejsze cechy i zalety złącza zaworowego BI 11 mm
- Standard MSUD (typ BI, rozstaw pinów 11 mm) – kompatybilność z szeroką gamą zaworów przemysłowych.
- Diody LED sygnalizujące stan pracy (kolor: żółty) – umożliwiają szybkie diagnozowanie obecności napięcia.
- Obwód zabezpieczający oraz dioda Zener – zwiększona ochrona urządzeń elektronicznych przed przepięciami.
- Stopień ochrony IP67 przy zachowaniu odpowiednich warunków montażu – pełna szczelność na kurz oraz wodę.
- Precyzyjna i bezpieczna instalacja dzięki solidnemu gwintowi montażowemu M3, co zapewnia trwałość połączenia.
- Wytrzymała obudowa z tworzywa PBT o znakomitej odporności chemicznej oraz na oleje – długotrwałe i bezawaryjne użytkowanie nawet w wymagających warunkach przemysłowych.
- Przewód sygnałowy o długości 5 metrów wykonany z trwałego PVC; trójżyłowy, o przekroju 0,75 mm², klasie giętkości 5, dostosowany do zróżnicowanych potrzeb montażowych.
- Odporność na płomień spełniająca normy UL 1581 oraz IEC 60332-2-2, a także wysoka odporność mechaniczna oraz wytrzymałość chemiczna płaszcza przewodu.
- Dopuszczalny zakres temperatur pracy od -25°C do +85°C dla złącza i od -30°C do +70°C dla przewodu – uniwersalność zastosowania w różnych środowiskach.
Budowa i bezpieczeństwo eksploatacji
Złącze wyposażone jest w diody LED oraz zabezpieczenie przepięciowe, co zwiększa trwałość i bezpieczeństwo urządzeń sterujących. Solidna konstrukcja mechaniczna (wymiary: 45 x 28 x 21,5 mm, wysokość: 30 mm) oraz precyzyjne spasowanie elementów gwarantują szczelność i stabilność połączenia.
Dzięki galwanizowanej powłoce elementów blokujących i śrubowych, złącze jest odporne na korozję. Uszczelka z PUR zapewnia wysoką szczelność oraz ochronę przed niekorzystnym działaniem mediów i zanieczyszczeń.
Parametry elektryczne i mechaniczne złącza MSUD BI
- Napięcie robocze: 24V AC (±20%), 24V DC (±25%)
- Prąd roboczy na styk: do 4A
- Opóźnienie zaniku sygnału: maks. 20 ms
- Wytrzymałość na impulsy napięciowe: do 0,8 kV
- Klasa izolacji: I, standard EN IEC 60529
Informacje montażowe i eksploatacyjne
Montaż złącza zaworowego powinien odbywać się zgodnie z wytycznymi dotyczącymi promieni gięcia kabli (minimum 5-10 x średnica zewnętrzna przewodu), aby zapewnić szczelność klasy IP67. Zaleca się zabezpieczenie przewodu przed naprężeniami mechanicznymi, np. za pomocą opasek zaciskowych.
Produkt spełnia wymagania wielu norm branżowych, a zastosowane materiały są wolne od ołowiu, kadmu, FCKW oraz silikonu, co odpowiada potrzebom nowoczesnych instalacji przemysłowych i automatyki.
Zastosowanie złącza zaworowego 7000-11021-2160500 w automatyce
Koenktor zaworowy MSUD typ BI 11 mm o długości przewodu 5 m to uniwersalne rozwiązanie do stosowania w systemach sterowania zaworami, gdzie priorytetem jest niezawodność, trwałość i odporność na warunki zewnętrzne. Idealnie sprawdza się w maszynach, instalacjach produkcyjnych oraz wszędzie tam, gdzie wymagane jest pewne i bezpieczne połączenie elektryczne z cewką zaworu.
