MSUD
Typ BI (11 mm)
0...230 V AC/DC
bez komponentów
PE na odejściu kablowym (0°)
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,8 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 10 A |
| Gwint montażowy | M3 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Material screw connection | Stal |
| Typ montażu | włożone, przykręcone |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
| Identyfikacja przewodu | 216 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
| Cable weigth | 63,8 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

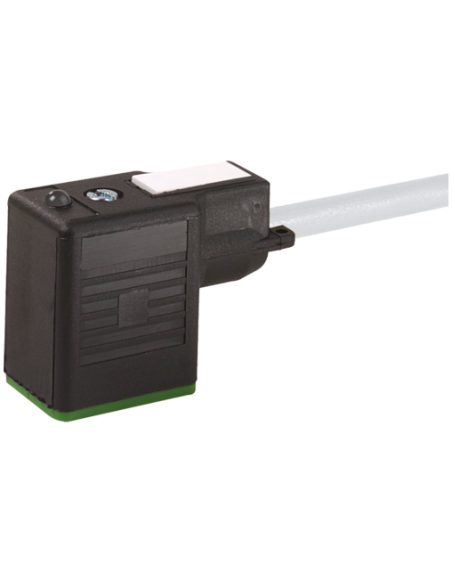

Korek zaworowy MSUD w formacie BI 11 mm z kablem o długości 0,8 m to wysokiej klasy komponent dedykowany do zastosowań w automatyce przemysłowej, energetyce oraz inżynierii procesowej. Złącze przystosowane jest zarówno do napięć AC, jak i DC do 230 V, co umożliwia szerokie możliwości integracji w różnorodnych układach sterowania oraz zasilania elektromagnesów i cewek zaworów.
Korek zaworowy MSUD BI o kompaktowych wymiarach (format 11 mm) oferuje niezawodne połączenie elektryczne w aplikacjach wymagających trwałości oraz odporności na trudne warunki przemysłowe. Stosowany jest powszechnie w podłączaniu cewek elektromagnetycznych, takich jak zawory pneumatyczne i hydrauliczne, a także w rozdzielaczach, instalacjach maszyn i urządzeń oraz wszędzie tam, gdzie wymagane jest szczelne i bezpieczne połączenie elektryczne zgodne z normą MSUD.
Konstrukcja opiera się na gwincie M3 oraz sprawdzonym sposobie montażu – złącze wsuwa się i przykręca do komponentu, zapewniając szczelność i pewność kontaktu elektrycznego. Przewód o długości 0,8 metra ułatwia dopasowanie do aplikacji przemysłowych, a układ przewodów (BK1, BK2, żółto-zielony PE) gwarantuje czytelność i bezpieczeństwo połączenia.
Produkt szczególnie polecany do:
Dzięki zastosowaniu trwałych materiałów i uniwersalnych rozwiązań konstrukcyjnych, złącze zaworowe MSUD BI sprawdzi się zarówno w nowych układach, jak i przy modernizacji istniejących instalacji.
Produkt wyposażony jest w czytelne schematy zacisków oraz oznaczenia przewodów, ułatwiające szybką instalację oraz identyfikację funkcji poszczególnych żył. Zaleca się stosowanie odpowiednich środków odciążających (np. opasek kablowych) w celu zabezpieczenia przewodu przed działaniem sił mechanicznych.
Korek zaworowy MSUD BI 11 mm w wersji z kablem 0,8 m stanowi niezawodny wybór wszędzie tam, gdzie liczy się bezpieczeństwo, trwałość i wygoda montażu w aplikacjach przemysłowych.
