Xtreme - Outdoor
Żeński proste
max. 24 V DC
3-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | PUR |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | 513 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , niebieski, czarny |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Conductor crosssection (wire) | 0,75 mm² |
Electrical data | Cable
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 10 x Outer diameter |

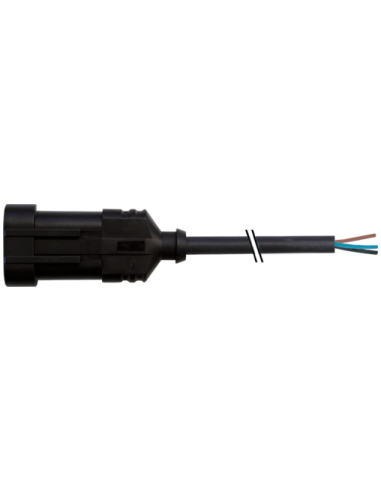

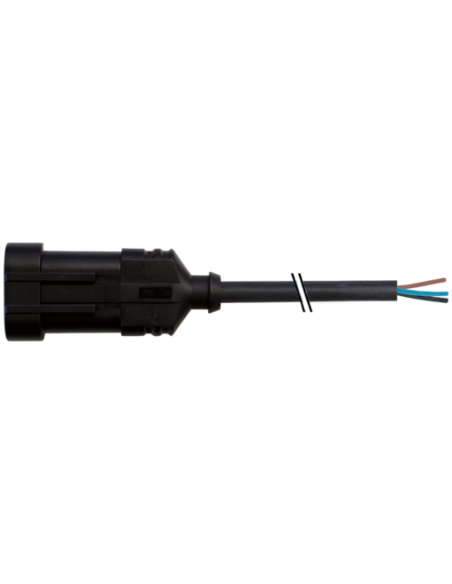

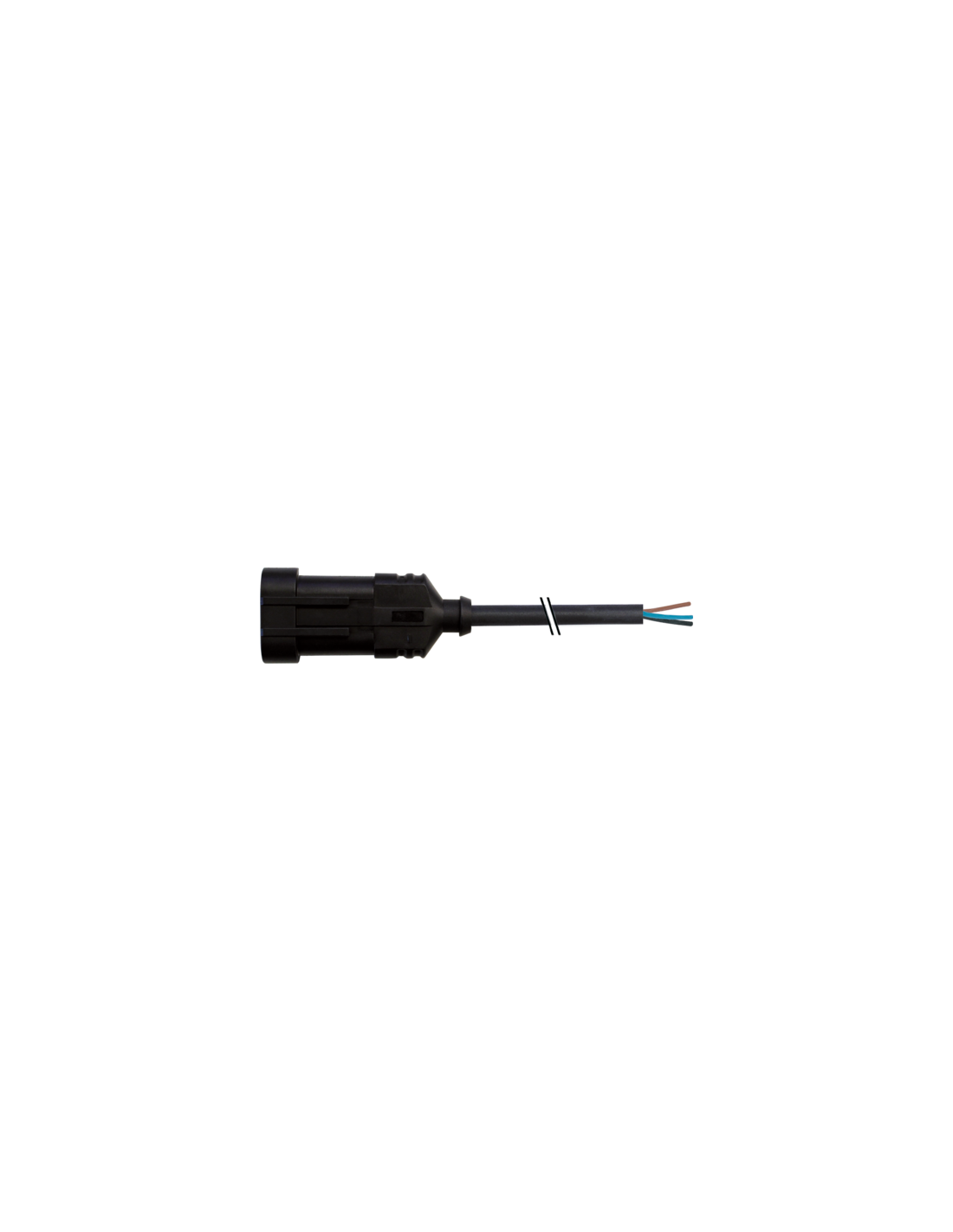

Konektor zworowy SuperSeal męski z wolnym kablem 3-pin – profesjonalne połączenie elektryczne
Konektor zworowy SuperSeal męski z wolnym kablem to niezawodny element układu połączeń elektrycznych i elektronicznych, zaprojektowany do pracy w wymagających warunkach. Kod produktu: 7072-73381-5130200 potwierdza zgodność z szeroko stosowanym standardem SuperSeal. Produkt wyposażony jest w trzy piny oraz wolny kabel o długości 2 metrów, co ułatwia elastyczne dopasowanie do potrzeb instalacji.
Wytrzymałość i bezpieczeństwo – ochrona IP67
Konektor wykonany jest z wysokiej jakości tworzywa sztucznego o doskonałej odporności chemicznej oraz na oleje. Stopień szczelności IP67 zapewnia pełną ochronę przed pyłem oraz krótkotrwałym zanurzeniem w wodzie, dzięki czemu konektor idealnie sprawdza się zarówno w instalacjach przemysłowych, jak i w pojazdach oraz w zastosowaniach zewnętrznych (outdoor).
Parametry techniczne złącza SuperSeal 1.5 – wydajność i trwałość
- Maksymalne napięcie robocze DC: 24 V
- Maksymalny prąd roboczy na jeden styk: 8 A
- Liczba pinów: 3
- Długość przewodu: 2 m (inne długości dostępne na życzenie)
- Przekrój żyły przewodu: 0,75 mm²
- Materiał styków: stop miedzi, cynowane
- Temperatura pracy: od -40°C do +125°C
- Materiał płaszcza kabla: PUR, odporny na UV, oleje, benzynę i płomienie
Typowe zastosowania konektora zworowego SuperSeal
Konektory SuperSeal mają szerokie zastosowanie wszędzie tam, gdzie wymagana jest wysoka szczelność oraz odporność na trudne warunki środowiskowe. Zalecane są szczególnie do:
- przemysłu motoryzacyjnego – łączenia czujników, lamp, sterowników
- maszyn rolniczych i budowlanych
- aplikacji zewnętrznych (instalacje oświetleniowe, automatyka, telemetria)
- systemów automatyki przemysłowej i robotyki
- urządzeń wymagających odporności na wilgoć oraz kurz

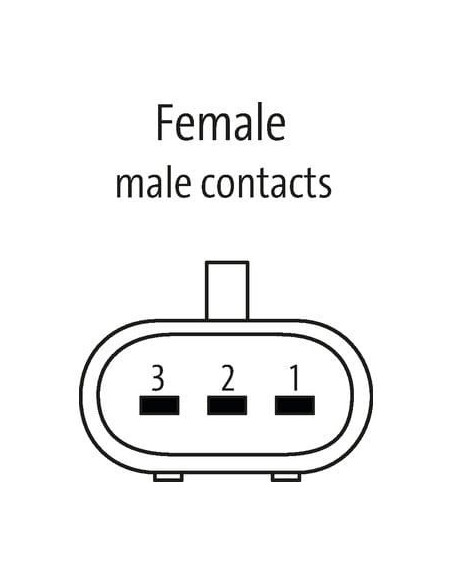

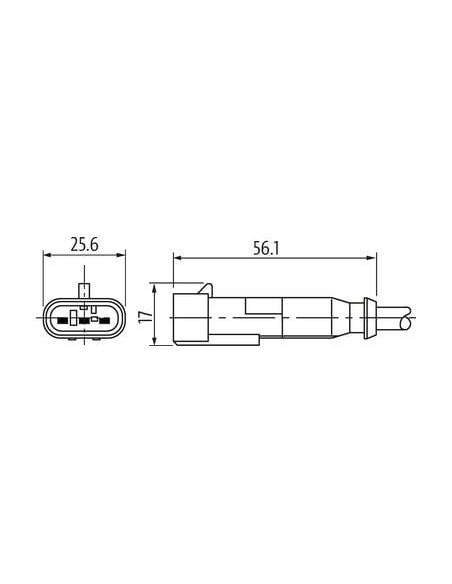

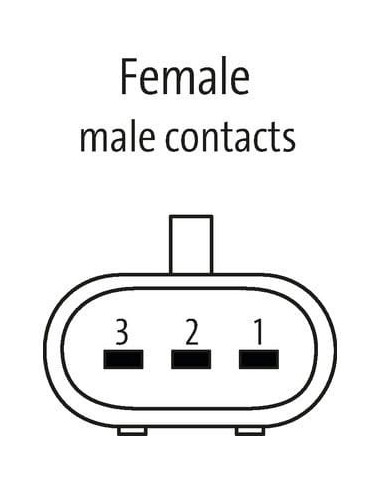

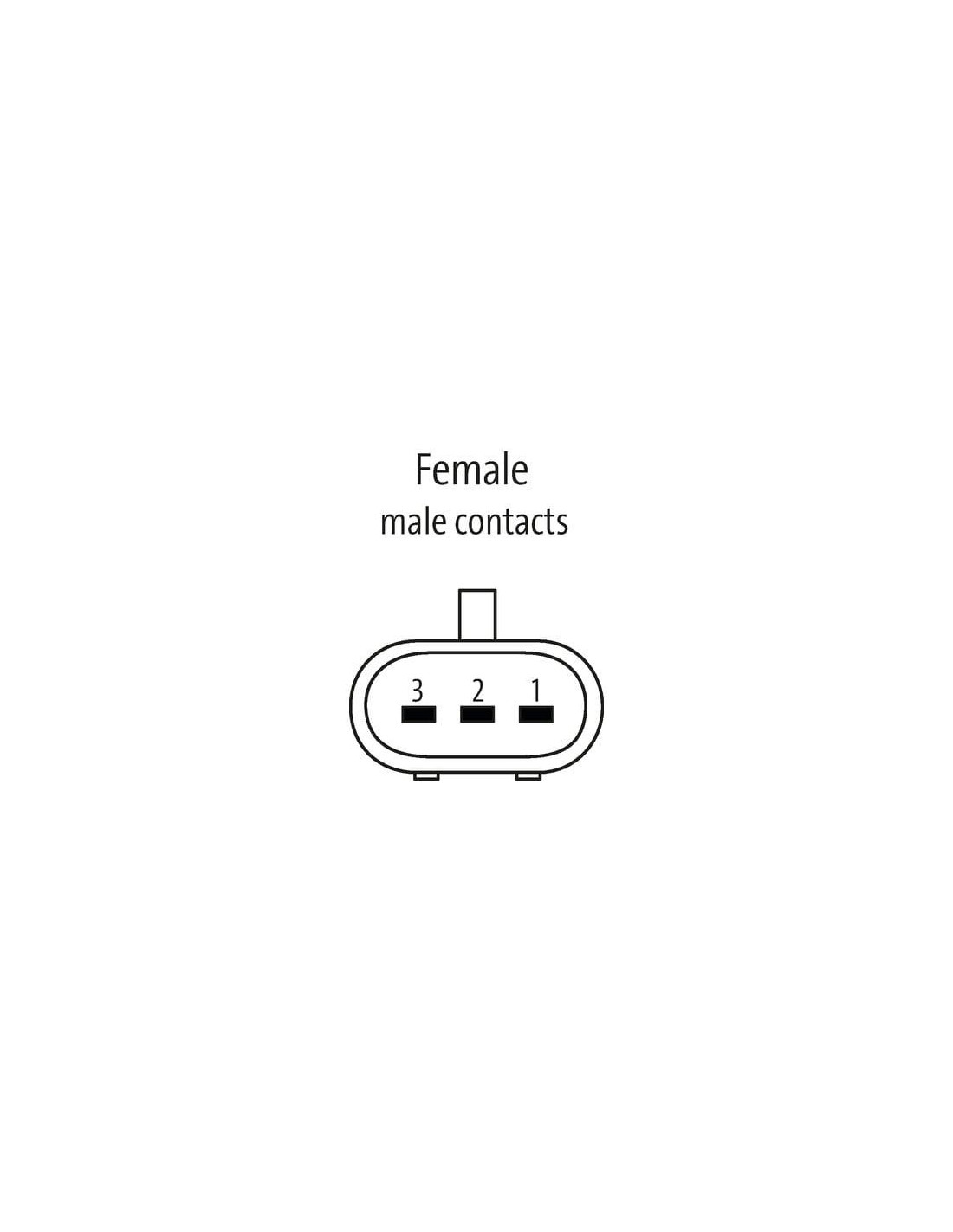

Budowa i schemat podłączenia – łatwa identyfikacja przewodów

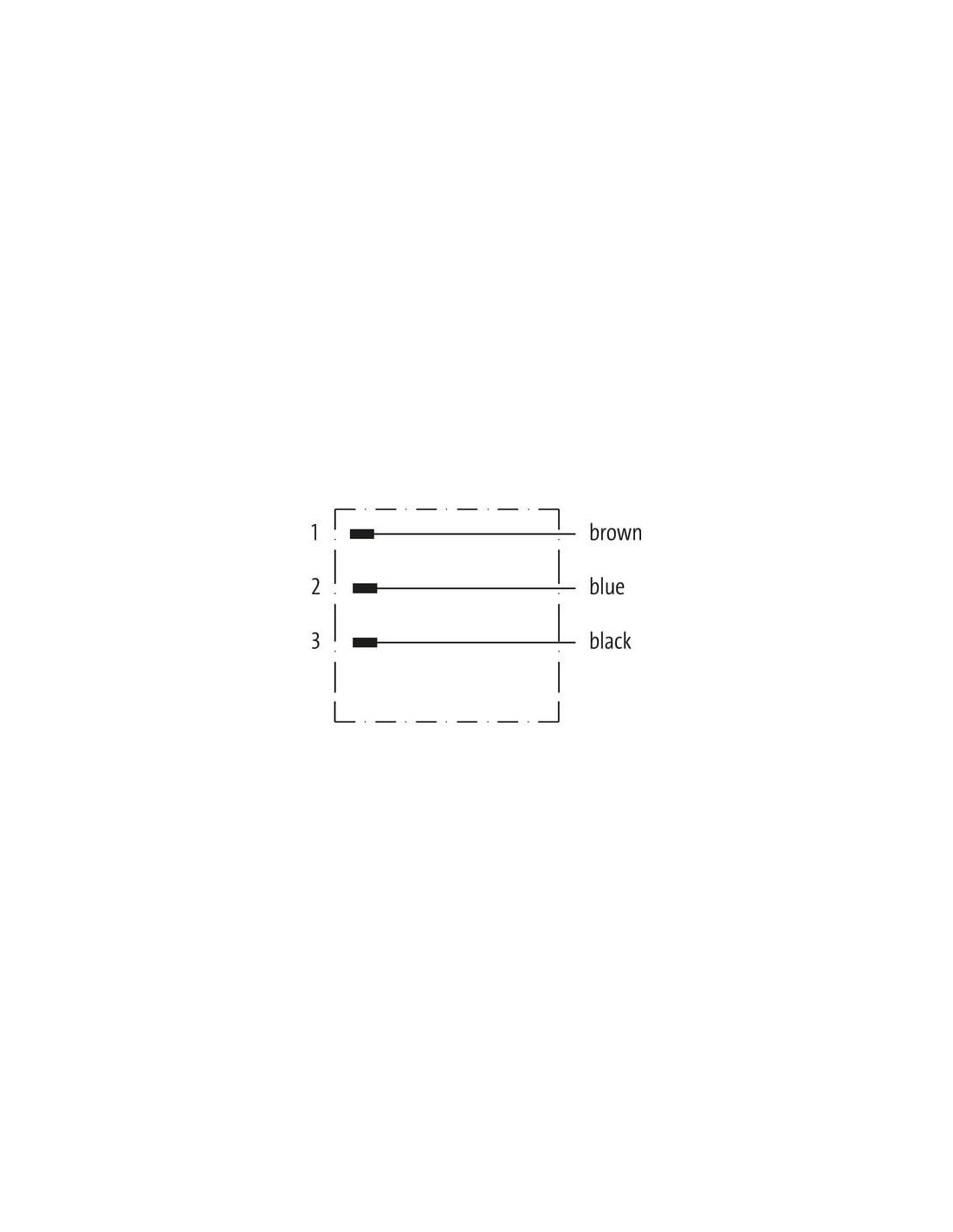

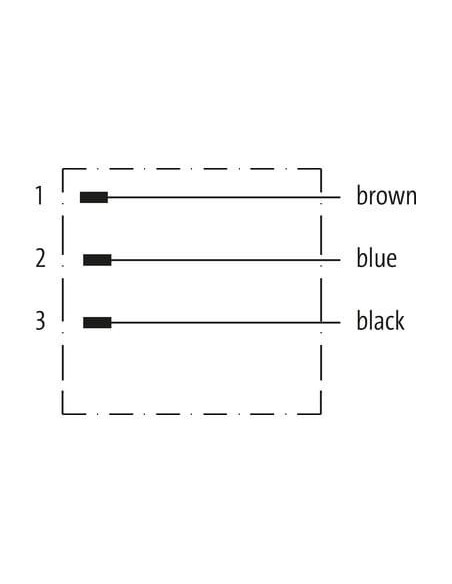

Konektor męski wyposażony jest w trzy przewody (brązowy, niebieski, czarny) zgodne z uniwersalnym standardem kolorów, co ułatwia szybki i prawidłowy montaż. Czarna obudowa, wytrzymała konstrukcja oraz blokada zatrzaskowa gwarantują solidność i bezpieczeństwo instalacji.
Zalety złącza SuperSeal z wolnym przewodem
- Wysoka szczelność i wytrzymałość (IP67)
- Elastyczność zastosowań dzięki 2-metrowemu, trwałemu przewodowi
- Kompatybilność ze standardem AMP SuperSeal 1.5
- Odporność na oleje, UV, płomienie oraz agresywne czynniki chemiczne
- Uniwersalność montażu – możliwość stosowania z peszlem (wewnętrzna średnica 11 mm)
Informacje dodatkowe
Montaż konektora powinien uwzględniać ochronę przed nadmiernymi obciążeniami mechanicznymi (zaleca się stosowanie opasek zaciskowych) oraz przestrzeganie minimalnego promienia gięcia przewodu (10 x średnica zewnętrzna kabla) dla zachowania stopnia szczelności.
