MSUD
Typ A (18 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
PE zmostkowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 036 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

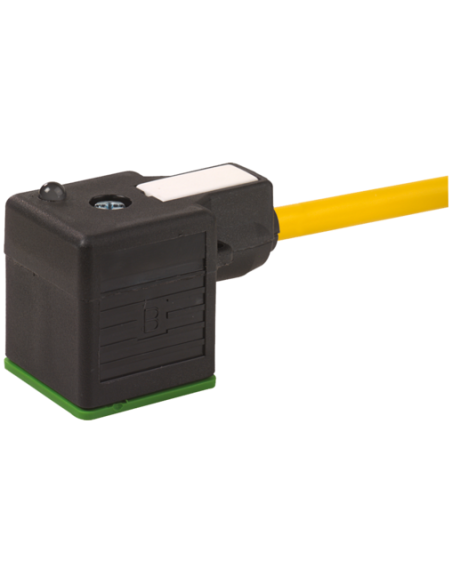

Konektor zaworowy typ A 18 mm 7000-18021-0360300 – niezawodne połączenie do zastosowań przemysłowych
Konektor zaworowy typ A o wymiarze 18 mm to wytrzymałe i funkcjonalne rozwiązanie dedykowane do automatyki przemysłowej, szczególnie do połączeń z elektrozaworami, siłownikami oraz innymi elementami wykonawczymi. Wyposażony w przewód o długości 3 metrów, umożliwia wygodne połączenie nawet w rozbudowanych instalacjach.
Produkt charakteryzuje się wysoką odpornością na warunki zewnętrzne – posiada obudowę z tworzywa sztucznego PBT o bardzo dobrej odporności chemicznej i na oleje, a także szczelność potwierdzoną klasą ochrony IP67, co pozwala na niezawodną pracę nawet w wymagających środowiskach przemysłowych.
Najważniejsze zalety konektora zaworowego typ A 18 mm
- Doskonała szczelność (IP67) – odporność na kurz i silne strugi wody umożliwia pracę w trudnych warunkach.
- Wbudowana dioda LED (żółta) – ułatwia diagnostykę i kontrolę stanu załączenia.
- Obwód zabezpieczający (Dioda, Z-Diode) – chroni zawór przed przepięciami i zapewnia długą żywotność układu.
- Przewód PUR o wysokiej elastyczności – odporny na ścieranie, oleje, płomienie oraz czynniki chemiczne.
- Zakres temperatur pracy wynosi -25°C do 85°C dla konektora i od -40°C do 90°C dla kabla (w zależności od warunków pracy).
- Bezhalogenowy, bezołowiowy przewód – zgodny ze standardami środowiskowymi oraz bezpieczny w przypadku pożaru.
Zastosowanie konektorów zaworowych typu A
Konektory zaworowe typ A znajdują szerokie zastosowanie w przemyśle automatyki, hydrauliki i pneumatyki. Wykorzystywane są do podłączania elektromagnesów zaworowych, wyłączników ciśnieniowych, siłowników oraz wszędzie tam, gdzie wymagane jest niezawodne i odporne na warunki zewnętrzne połączenie elektryczne.
- Sterowanie elektrozaworami w instalacjach przemysłowych
- Automatyka procesowa, systemy transportu oraz maszyny przemysłowe
- Nowoczesne linie produkcyjne i pakujące
- Instalacje wymagające częstych cykli podłączania i odłączania
Budowa i cechy konstrukcyjne
Konektor zaworowy typ A 18 mm został zaprojektowany z myślą o łatwym i szybkim montażu – możliwy montaż poprzez włożenie i przykręcenie. W zestawie znajduje się przewód trójżyłowy (czarny 1, czarny 2, zielono-żółty PE) o wysokiej odporności na ścieranie i elastyczności. Obudowa wykonana z PBT zapewnia długą żywotność i odporność na czynniki zewnętrzne, a metalowe elementy połączeniowe są ocynkowane.
- Kompaktowe wymiary (27 x 27 x 30 mm, wysokość całkowita 30 mm)
- Standardowy gwint M3
- Wytrzymałość mechaniczna do 0,4 Nm
- Zabezpieczenie przed naprężeniami mechanicznymi (zalecane stosowanie opasek zaciskowych)
Dlaczego warto wybrać konektor zaworowy typ A 18 mm?
Wszechstronność zastosowań, trwałość oraz odporność na różnorodne czynniki chemiczne oraz łatwość montażu sprawiają, że konektor ten jest praktycznym rozwiązaniem do szerokiej gamy instalacji przemysłowych. Dodatkowe zalety to wysoki poziom zabezpieczeń elektrycznych oraz możliwość pracy w trudnych warunkach środowiskowych. Konstrukcja zgodna ze standardami MSUD Typ A czyni go kompatybilnym z wieloma urządzeniami wykorzystywanymi w automatyce.
