MSUD

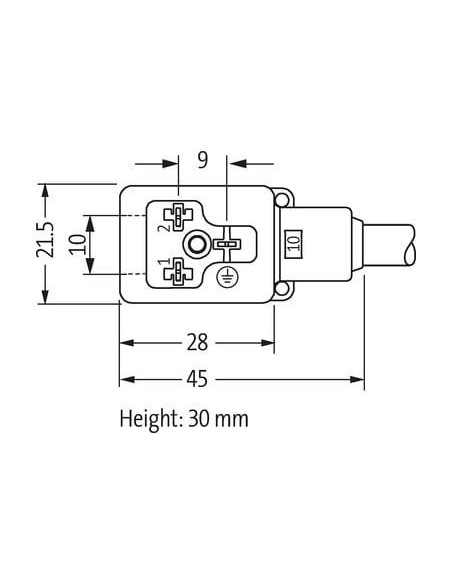

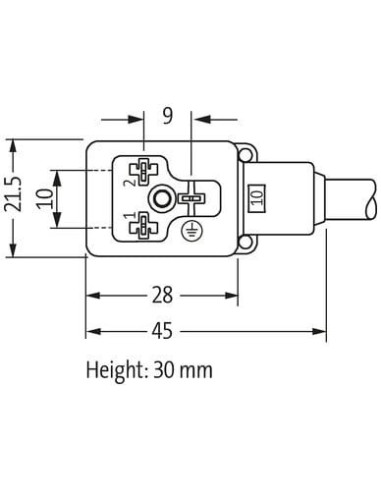

Typ B (10 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD B |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

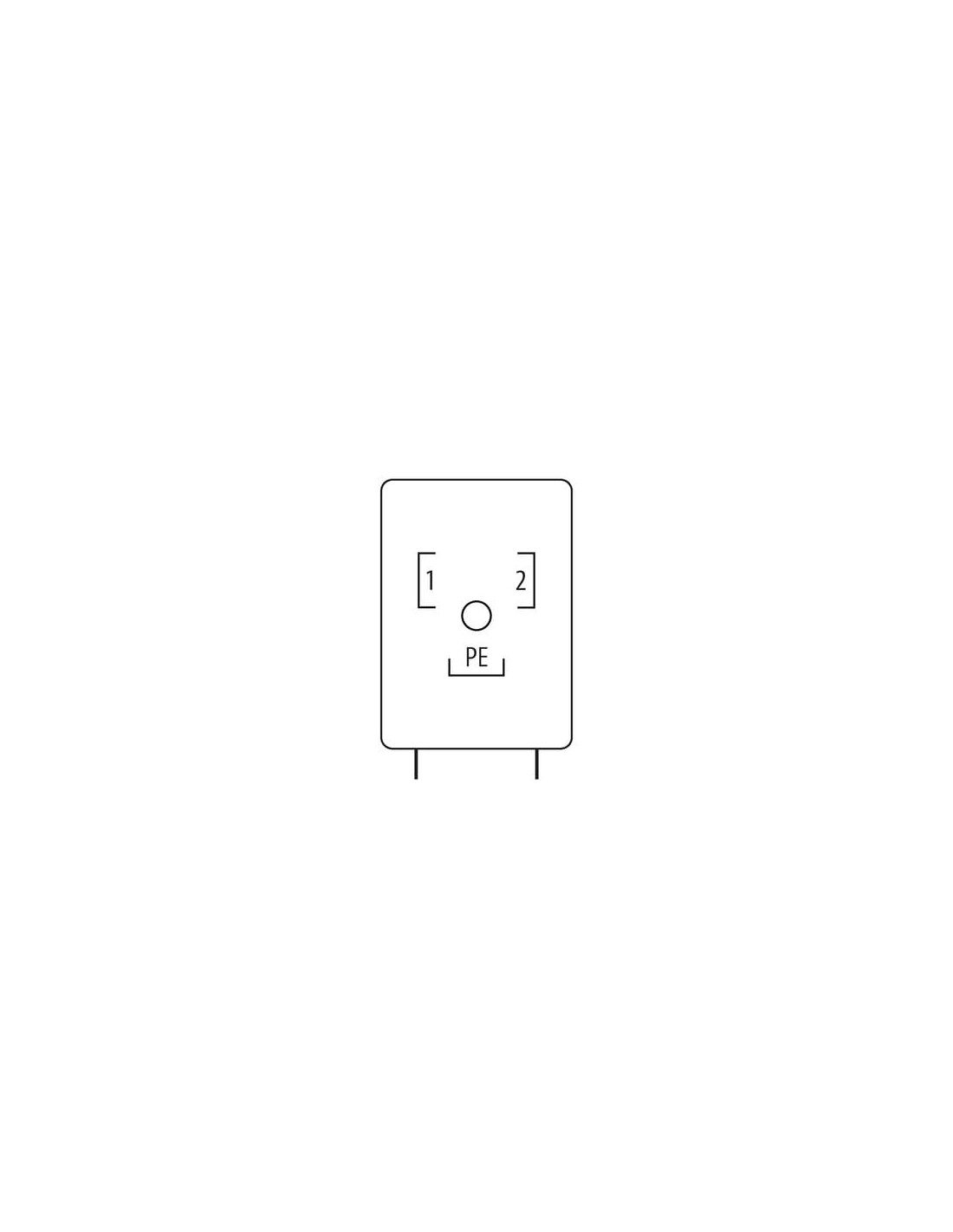

| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 226 |
| Rodzaj przewodu | 2 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

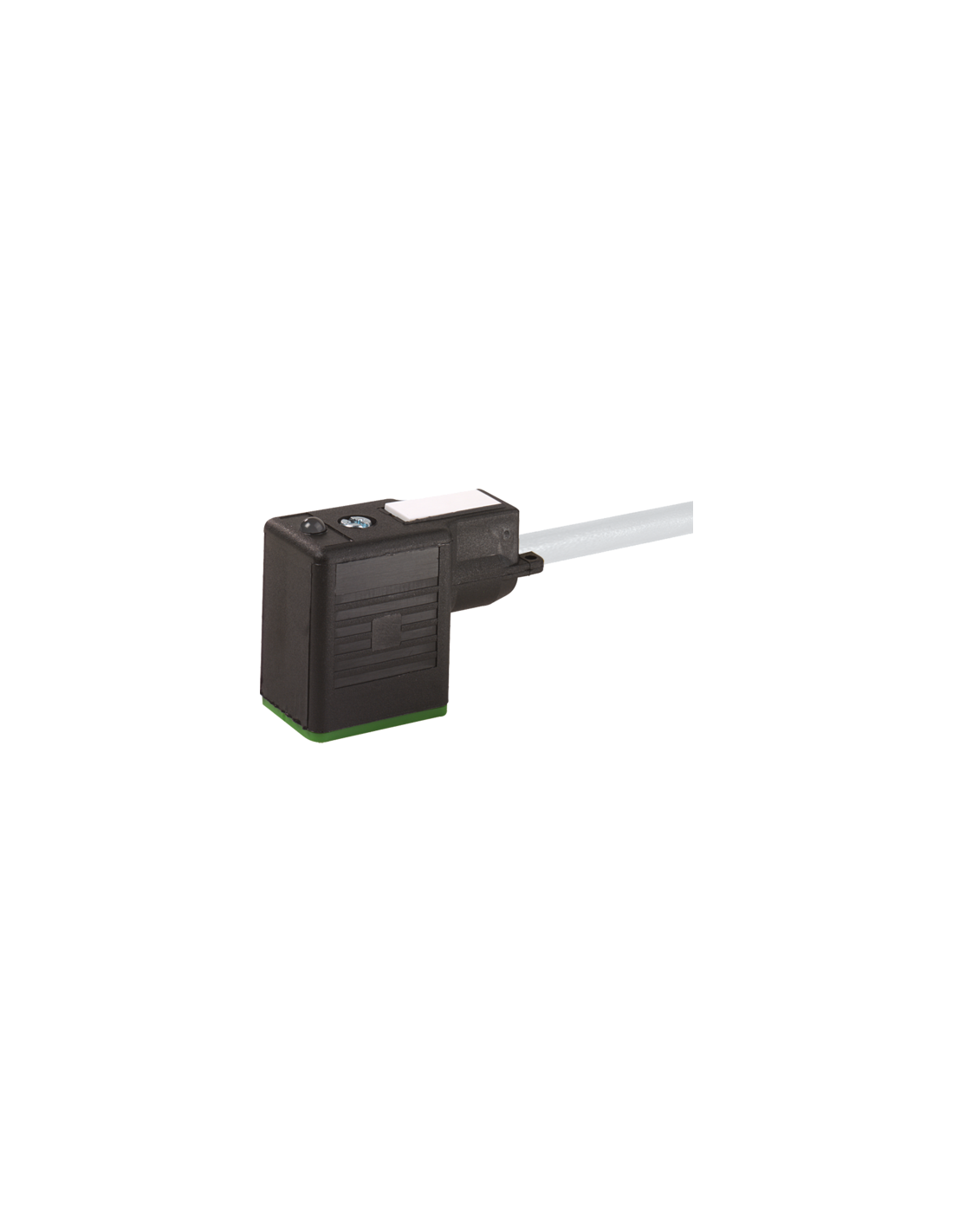

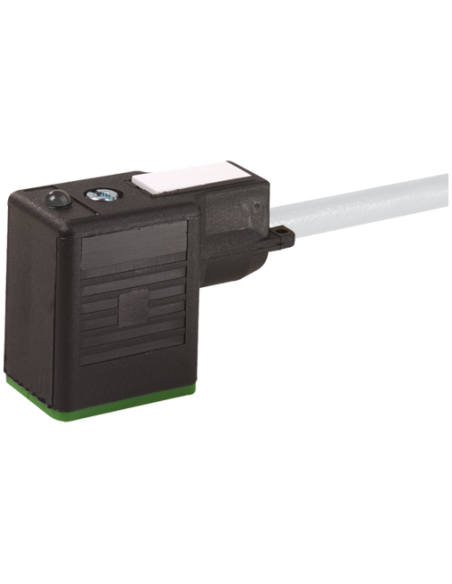

Konektor zaworowy MSUD Typ B 10 mm na kabel wolny – 7000-10021-2261000
Konektor zaworowy MSUD Typ B 10 mm to wysokiej jakości złącze przeznaczone do zastosowań w automatyce przemysłowej. Wyróżnia się solidną konstrukcją, wysokim stopniem ochrony oraz odpornością na czynniki chemiczne i oleje. Produkt posiada certyfikaty potwierdzające jego bezpieczeństwo oraz zgodność z międzynarodowymi normami.
Przemysłowe zastosowanie konektora zaworowego MSUD Typ B
Konektor zaworowy MSUD B doskonale sprawdza się w połączeniach elektromagnetycznych cewek zaworów elektromagnetycznych, wykorzystywanych w instalacjach pneumatycznych, hydraulicznych oraz automatyce maszyn. Dzięki uniwersalnej konstrukcji oraz wysokiemu poziomowi szczelności (IP67) znajduje szerokie zastosowanie w trudnych warunkach przemysłowych oraz środowiskach o wysokiej wilgotności lub zapyleniu.
- Montaż typu B (10 mm) – idealny do zaworów standardowych wielu renomowanych producentów.
- Odpowiedni do zastosowań w sterowaniu procesami produkcyjnymi i liniach montażowych.
- Typowa instalacja w szafach automatyki, rozdzielniach, liniach produkcyjnych oraz w układach maszynowych.
Wytrzymałość, bezpieczeństwo i niezawodność
Obudowa konektora została wykonana z odpornego tworzywa PBT, które charakteryzuje się wysoką odpornością chemiczną i mechaniczną. Konektor zapewnia skuteczną ochronę przed działaniem olejów oraz agresywnych substancji – jest to rozwiązanie dedykowane szczególnie do aplikacji przemysłowych wymagających niezawodnych złączy.
- Stopień ochrony IP67 – wysoka odporność na pył i wilgoć.
- Solidna blokada ze stali – gwarancja stabilności i bezpiecznego połączenia elektrycznego.
- Wytrzymała uszczelka PUR, zapewniająca trwałe zabezpieczenie wnętrza złącza.
Zaawansowane funkcje elektryczne konektora zaworowego MSUD B
Konektor wyposażony jest w diodę LED sygnalizującą stan pracy (w kolorze żółtym), co znacząco ułatwia diagnostykę urządzeń oraz szybkie wykrywanie ewentualnych nieprawidłowości. Obwód zabezpieczający (dioda, Z-dioda) zapewnia dodatkową ochronę układów podłączonych do zaworu przed przepięciami.
- Uniwersalne napięcie zasilania – kompatybilność zarówno z AC 24V (19,2–28,8V), jak i z DC 24V (18–30V).
- Maksymalny prąd roboczy styków: 4A.
- Maksymalny pobór prądu: 15mA.
Kabel zasilający o podwyższonej wytrzymałości
Produkt dostarczany jest z kablem o długości 10 m, wykonanym w technologii umożliwiającej trwałą eksploatację nawet przy intensywnym użytkowaniu. Kabel cechuje się bardzo dobrą odpornością na płomień, działanie olejów oraz substancji chemicznych. Trzyżyłowa budowa (czarny 1, czarny 2, zielono-żółty) pozwala na łatwą i precyzyjną instalację.
- Kabel z płaszczem PUR – wysoka elastyczność, odporność mechaniczna, brak szkodliwych składników (bezołowiowy, bezsilikonowy, wolny od FCKW i kadmu).
- Klasa skrętki 6 – optymalna przewodność i trwałość kabla.
- Odporność na ponad 2 miliony cykli zgięcia (C-track), co pozwala na zastosowanie również w aplikacjach ruchomych.
Główne zalety konektora zaworowego MSUD Typ B 10 mm – 7000-10021-2261000
- Uniwersalność zastosowania w szerokim zakresie temperatur roboczych: od -25°C do +85°C.
- Szybki i łatwy montaż poprzez włożenie i dokręcenie śrubami typu M3.
- Tolerancja długości kabla w zakresie produkcyjnym, idealna do precyzyjnych instalacji automatyki.
- Sygnalizacja stanu pracy LED – ułatwia diagnostykę systemów przemysłowych.
- Bezpieczeństwo użytkowania dzięki wysokiej odporności na przepięcia, płomień oraz czynniki chemiczne.
Typowe zastosowania konektora zaworowego typu B
Produkt polecany do podłączania cewek zaworów elektromagnetycznych w:
- systemach sterowania maszyn przemysłowych,
- instalacjach automatyki procesowej,
- systemach hydraulicznych i pneumatycznych,
- produkcji automotive, robotyce oraz liniach montażowych,
- aplikacjach wymagających niezawodności w trudnych warunkach środowiskowych.
Konektor zaworowy MSUD Typ B 10 mm na kabel wolny to niezawodne, trwałe i bezpieczne rozwiązanie dla przemysłu, które gwarantuje stabilną pracę systemów automatyki i sterowania.
