Xtreme - Outdoor
Żeński proste
12...24 V AC/DC
LED i VDR
Junior Timer
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 12 V |
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC min. | 12 V |
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 12 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 750 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 92 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Zawór Junior Timer Prosty LED+VDR na kabel 7072-70061-7500250 – Wytrzymałe połączenie do zastosowań przemysłowych
Zawór Junior Timer prosty LED+VDR na kabel o kodzie 7072-70061-7500250 to niezawodne i solidne rozwiązanie dedykowane aplikacjom automatyki przemysłowej oraz zastosowaniom w trudnych warunkach środowiskowych. Dzięki zastosowaniu wytrzymałych materiałów oraz odporności na wiele czynników zewnętrznych, zapewnia stabilne działanie nawet w wymagających aplikacjach.
Zastosowanie i zalety złącza Junior Timer LED+VDR

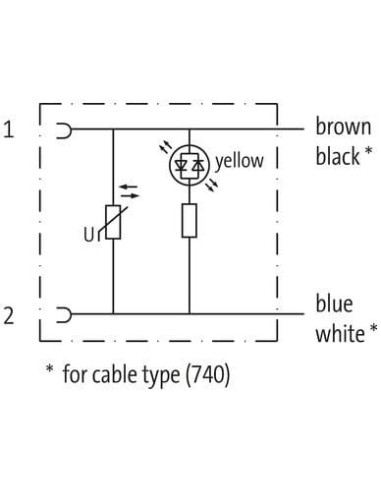

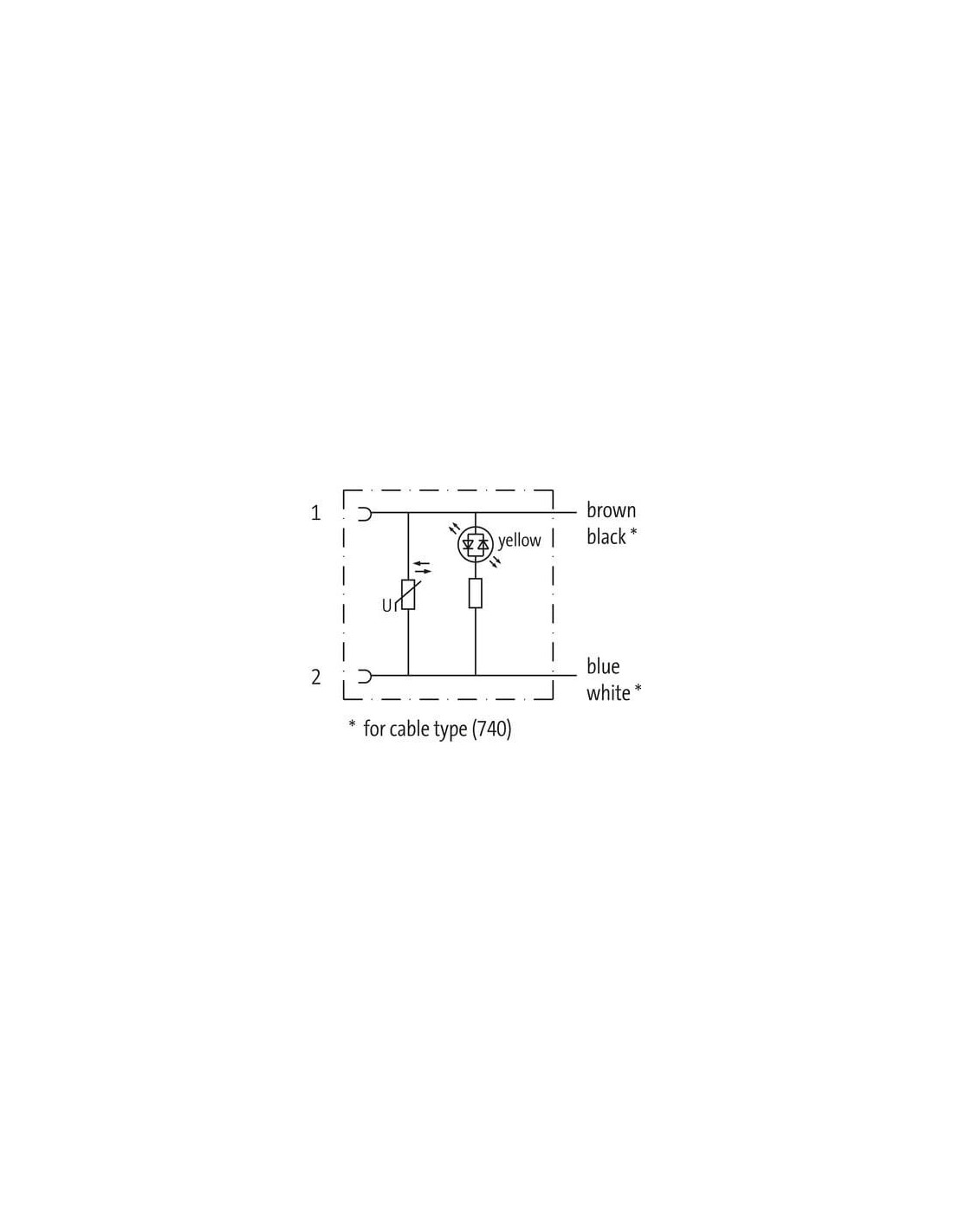

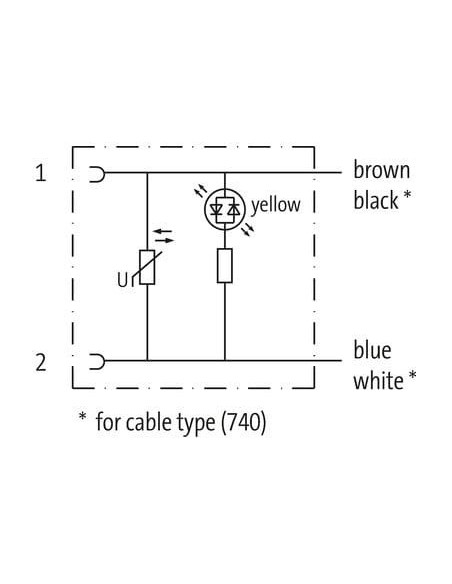

Element ten świetnie sprawdza się w układach automatyki, systemach hydrauliki oraz pneumatyki, a także w innych aplikacjach wymagających szybkiego i odpornego połączenia elektrycznego. Wbudowana dioda LED umożliwia łatwą diagnostykę stanu pracy, natomiast zintegrowany VDR – warystor chroni obwód przed przepięciami, zwiększając bezpieczeństwo i żywotność instalacji.
- Wyraźna sygnalizacja pracy dzięki żółtej diodzie LED
- Wysoka odporność chemiczna oraz na oleje – idealny wybór dla przemysłu
- Klasa szczelności IP65 przy zachowaniu prawidłowej instalacji
- Obudowa wykonana z trwałego tworzywa sztucznego, blokada z materiału ze stali nierdzewnej
- Długość kabla 2,5 m umożliwia elastyczne dopasowanie do miejsca montażu
- Odporność na promieniowanie UV oraz trudnopalność zgodna z uznanymi normami
- Możliwość dostosowania długości kabla na indywidualne zamówienie
Typowe zastosowania zaworu Junior Timer prosty LED+VDR
Złącza Junior Timer stosowane są w wielu branżach, w których ważna jest szczelność, odporność oraz szybki montaż, m.in.:
- Układy zasilania cewek elektromagnesów w hydraulice i pneumatyce
- Zautomatyzowane linie produkcyjne wymagające szybkiej diagnostyki pracy
- Systemy transportu i logistyki, w których występuje narażenie na drgania i zabrudzenia
- Maszyny rolnicze oraz urządzenia mobilne narażone na pracę w trudnych warunkach zewnętrznych
Budowa i wykonanie zaworu Junior Timer prosty LED+VDR
Złącze posiada prostą, żeńską konstrukcję typu Junior Timer, odpowiadającą standardom przemysłowym. Całość zabezpieczona jest tworzywem sztucznym o wysokiej odporności na czynniki chemiczne i mechaniczne. Przewód wykonany z PUR, natomiast izolacja z PVC, zapewniają odporność na uszkodzenia mechaniczne i zwiększoną trwałość. Mocowanie z blokadą ze stali nierdzewnej (V4A) gwarantuje stabilność i bezpieczeństwo połączenia.
Najważniejsze korzyści wyboru zaworu Junior Timer LED+VDR 7072-70061-7500250
- Bezpieczeństwo pracy dzięki odporności na przepięcia oraz sygnalizacji LED
- Szeroki zakres temperatur roboczych dla stabilnej eksploatacji: od -25°C do 85°C (zależnie od jakości kabla nawet od -40°C do 80°C)
- Uniwersalność montażu w trudnych i wymagających środowiskach
- Trudnopalność oraz niepalność materiałów według uznanych norm UL i IEC
- Wytrzymała budowa mechaniczna z zastosowaniem stali szlachetnej
- Klarowna sygnalizacja optyczna oraz ochrona układu elektrycznego
Zawór Junior Timer prosty LED+VDR na kabel 7072-70061-7500250 to solidny wybór dla nowoczesnych instalacji, w których liczy się niezawodność, łatwość montażu oraz długa żywotność elementów połączeniowych. Dzięki uniwersalności i szerokiemu spektrum zastosowań, produkt znajduje zastosowanie zarówno w przemyśle ciężkim, maszynowym, motoryzacyjnym, jak i w automatyce budynkowej.
