MSUD
Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

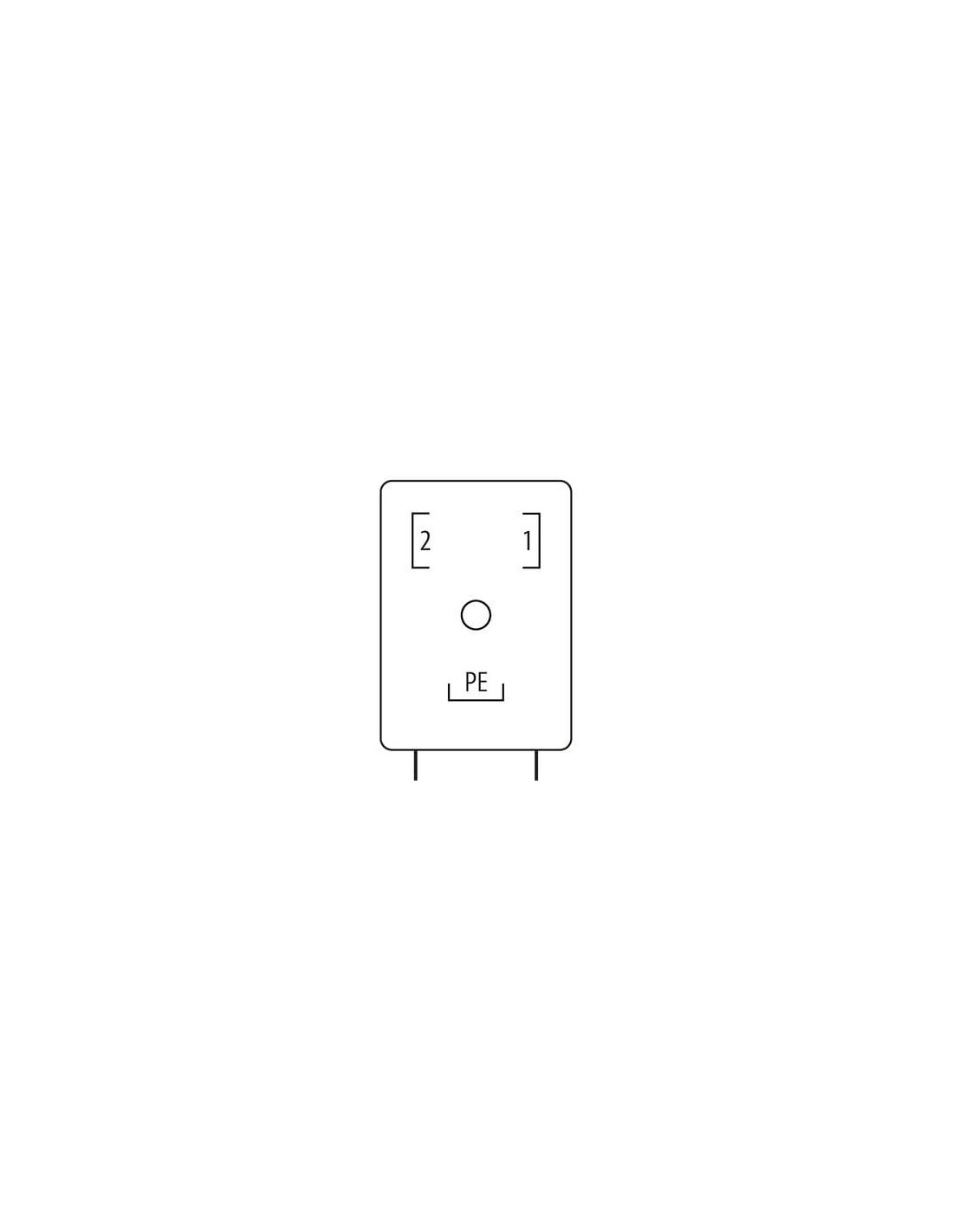

Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

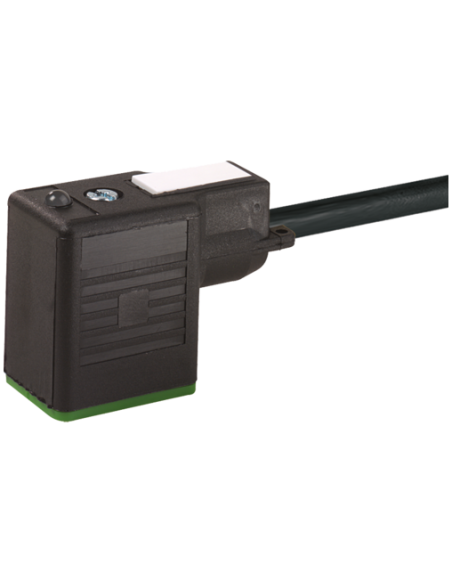

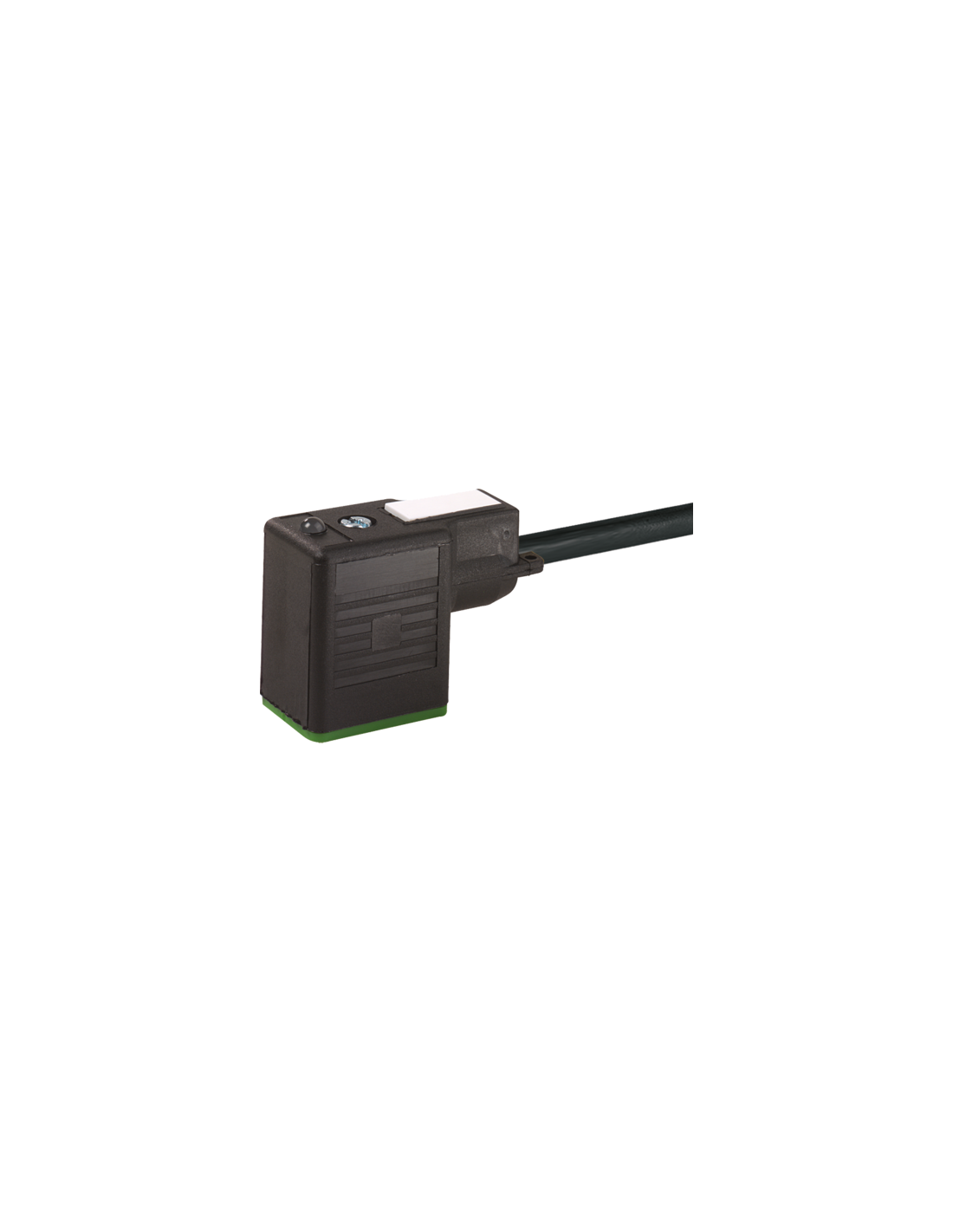

Konektor zaworowy MSUD typ BI 11mm – profesjonalne połączenie dla automatyki
Konektor zaworowy MSUD typ BI 11mm o kodzie produktu 7000-11021-6160150 to niezawodny element do podłączania zaworów elektromagnetycznych oraz innych urządzeń automatyki przemysłowej. Przeznaczony jest do zastosowań, w których wymagane są szybkie, pewne i bezpieczne połączenia elektryczne przy zachowaniu wysokiej odporności na czynniki zewnętrzne.
Najważniejsze cechy i zalety konektora zaworowego MSUD BI 11mm
- Wysoki stopień ochrony IP67 – skuteczna ochrona przed kurzem i wodą, pozwalająca na pracę w trudnych warunkach przemysłowych.
- Zintegrowana dioda LED – czytelna sygnalizacja stanu pracy zaworu (żółty kolor LED), ułatwiająca diagnostykę i serwisowanie instalacji.
- Dodatkowy obwód zabezpieczający – wbudowane diody chroniące przed przepięciami, zapewniające długą żywotność komponentów.
- Solidny materiał obudowy – wykonana z wytrzymałego PBT, charakteryzuje się wysoką odpornością chemiczną oraz na działanie olejów.
- Łatwy montaż – montaż poprzez włożenie i przykręcenie za pomocą śrub M3 gwarantuje prostotę instalacji i pewność połączenia.
- Wytrzymały przewód – kabel o długości 1,5 m, z elastyczną powłoką PVC, odporny na zginanie i działanie czynników zewnętrznych.
Zastosowanie konektora zaworowego typu MSUD BI 11mm
Konektor zaworowy MSUD BI 11mm jest szeroko wykorzystywany w automatyce przemysłowej, w tym w systemach pneumatyki i hydrauliki, sterowaniu maszynami, a także w aplikacjach wymagających niezawodnych złączy prądowych. Dedykowany do zasilania i sterowania zaworami elektromagnetycznymi, czujnikami i siłownikami w środowiskach produkcyjnych, magazynowych, a także w systemach transportowych i technologicznych.
Dzięki wysokiej odporności na czynniki chemiczne, konektor MSUD BI doskonale sprawdza się w miejscach narażonych na kontakt z olejami, chłodziwami i innymi agresywnymi mediami. Specjalnie zaprojektowany do pracy w warunkach przemysłowych, charakteryzuje się wytrzymałością mechaniczną oraz szerokim zakresem temperatur roboczych.
Budowa i bezpieczeństwo użytkowania
- Obudowa z tworzywa PBT odporna na uderzenia i działanie substancji chemicznych.
- Połączenie kablowe o długości 1,5 m z trójżyłowym przewodem, gwarantujące łatwość integracji z istniejącą instalacją.
- Komponenty stalowe (blokada, śruby) – ocynkowane, zapewniające długotrwałą odporność na korozję.
- Możliwość kontroli przez diodę LED – sprawne wykrywanie pracy lub awarii obwodu.
- Dodatkowe obwody zabezpieczające – ochrona zaworów i elementów automatyki przed przepięciami.
Typowe parametry techniczne konektora MSUD typ BI 11mm
- Zasilanie: 24 V AC (19,2-28,8 V) / DC (18-30 V)
- Maksymalny prąd na styk: do 4 A
- Stopień ochrony: IP67 przy włożeniu i dokręceniu
- Zakres temperatur pracy: od -25°C do 85°C (obudowa), od -30°C do 70°C (kabel, praca stała)
- Przekrój przewodu: 3 x 0,75 mm²
- Kolor izolacji kabla: czarny z białym nadrukiem
- Wysoka wytrzymałość na zginanie i promieniowanie UV dzięki zastosowanym materiałom
Wskazówki dotyczące montażu i bezpieczeństwa
Podczas instalacji należy stosować odpowiednie środki ochrony przed naprężeniami mechanicznymi, takie jak opaski czy prowadniki kablowe. Należy przestrzegać minimalnych promieni gięcia przewodu (5x średnica przewodu – montaż stały, 10x średnica – praca w ruchu), aby zachować deklarowany stopień ochrony IP67 i trwałość połączenia.
Użyto przewodu bezołowiowego, wolnego od kadmu, FCKW i silikonu, spełniającego normy w zakresie odporności na płomień, UV, oleje i benzynę, co czyni konektor bezpiecznym i uniwersalnym rozwiązaniem dla aplikacji przemysłowych.
