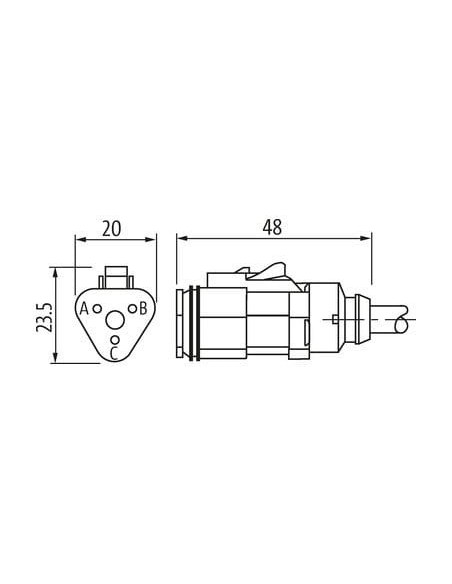

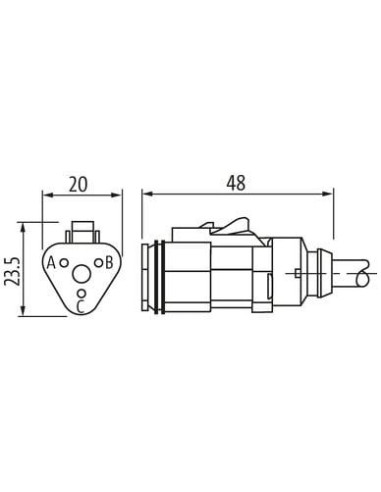

Xtreme - Outdoor
Męski prosty
6...230 V AC/DC
3-piny
bez komponentów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.

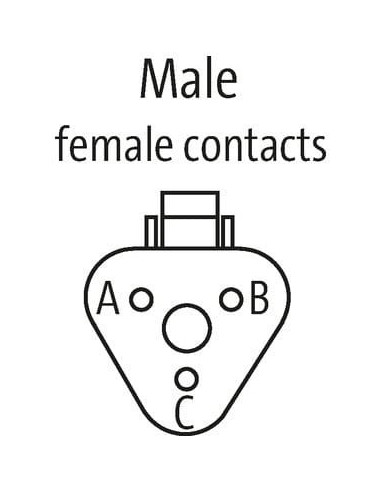

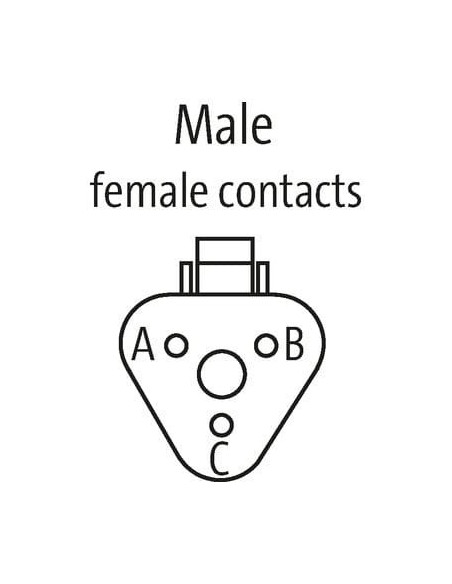

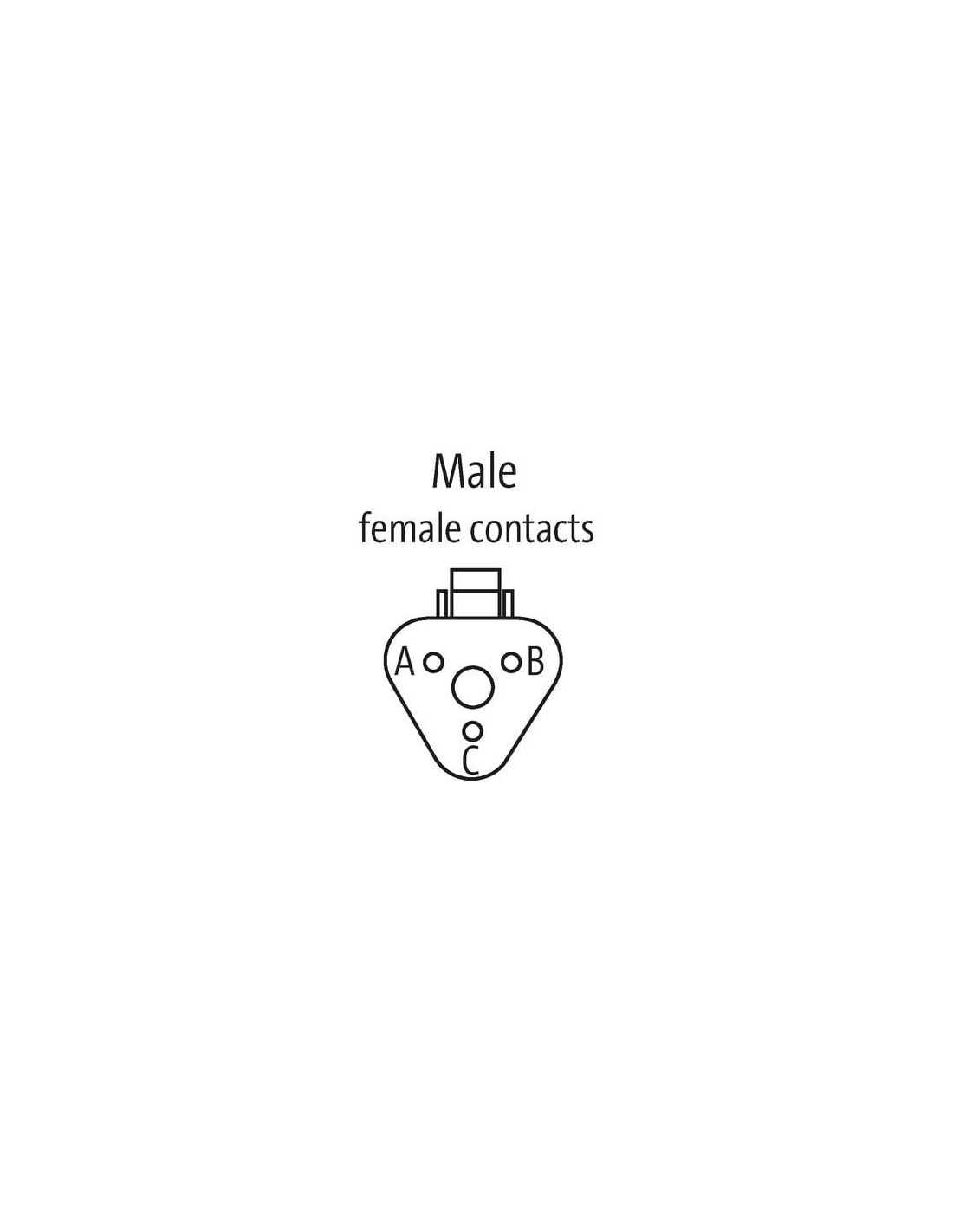

| Długość kabla | 19 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Długość cięcia (osłona) | 40 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 40 mm |
| Family construction form | Amphenol AT06-3S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

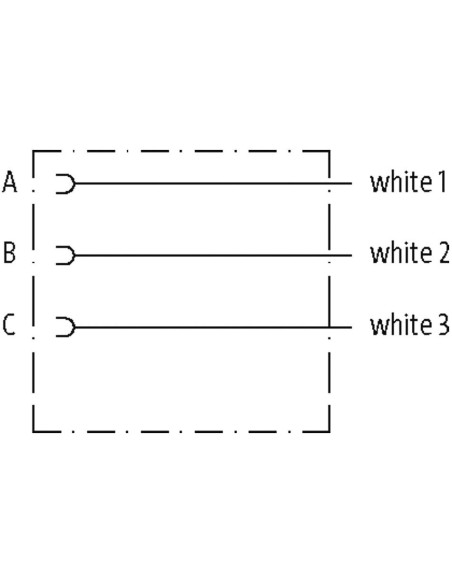

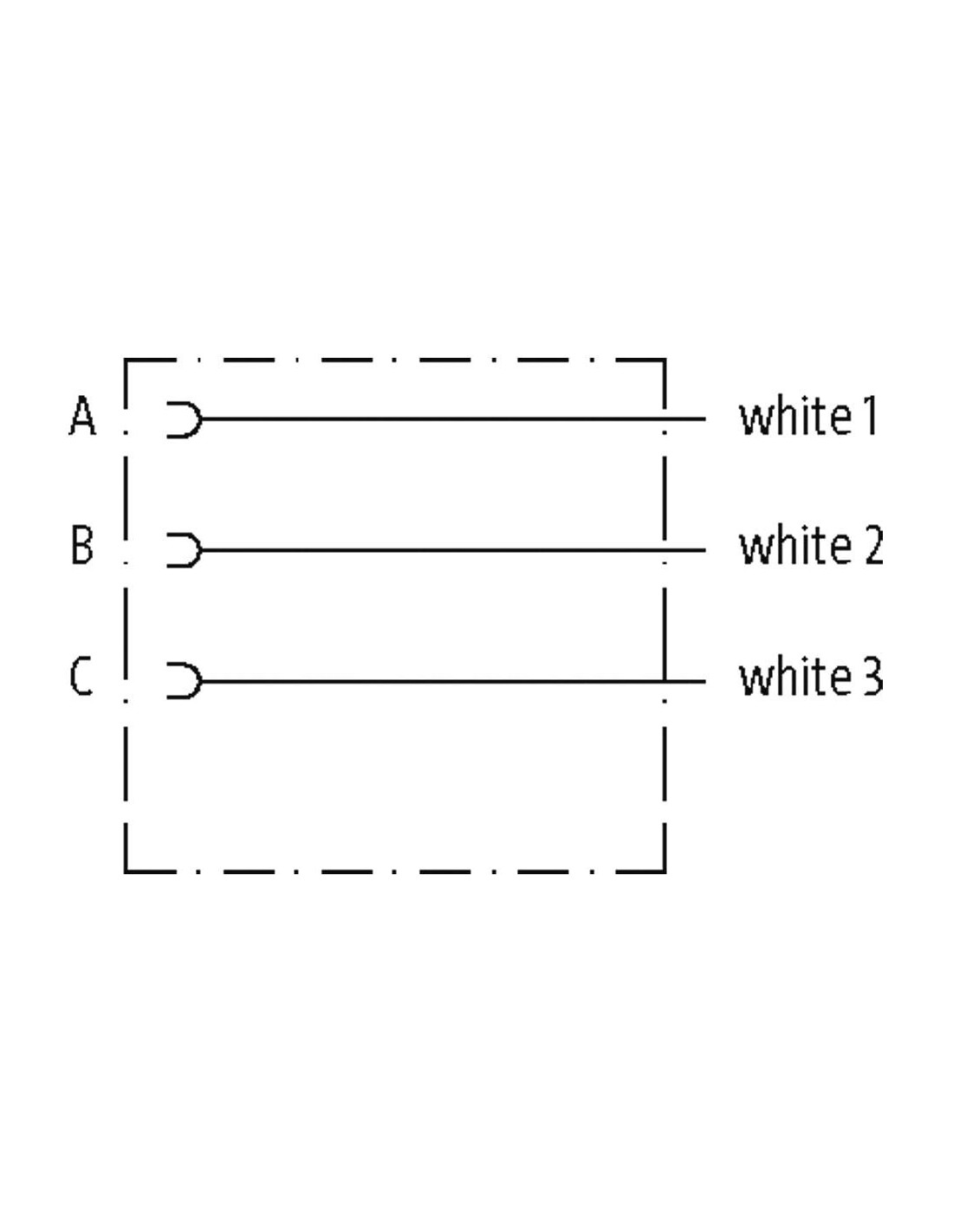

| wire arrangement | biały 3, biały 2, biały 1 |
General data | Cable
| Identyfikacja przewodu | R02 |
| Printing color of wire insulation | czarny (biała izolacja) |
| Printing spacing of wire insulation | 15 mm |
| Kolor izolacji | czarny |
Structure | Cable
| Stranding | 3 wires twisted |
| wire arrangement | biały 3, biały 2, biały 1 |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | Radox EM 104 |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | Radox EI 303 |
| Amount wires | 3 |
| Outer diameter insulation | 1,42 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Printing color of wire insulation | czarny (biała izolacja) |
| Printing spacing of wire insulation | 15 mm |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,18 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 1000 V |
| Max. rated voltage (conductor - ground) | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical resistance line constant wire | 40,1 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 120 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 3 x Outer diameter |
| Promień gięcia (w ruchu) | 4 x Outer diameter |

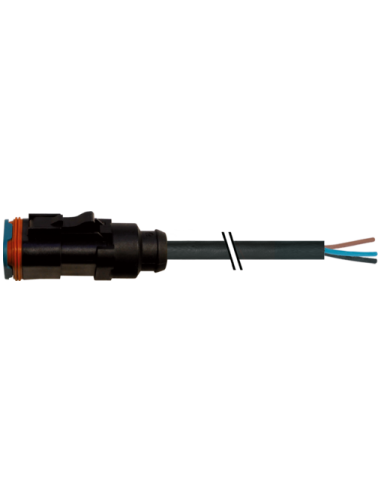

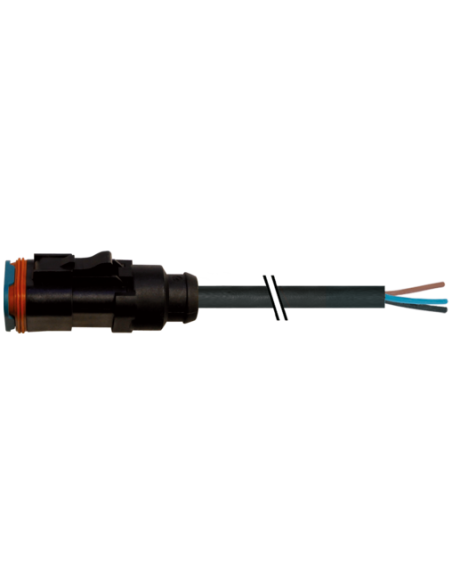

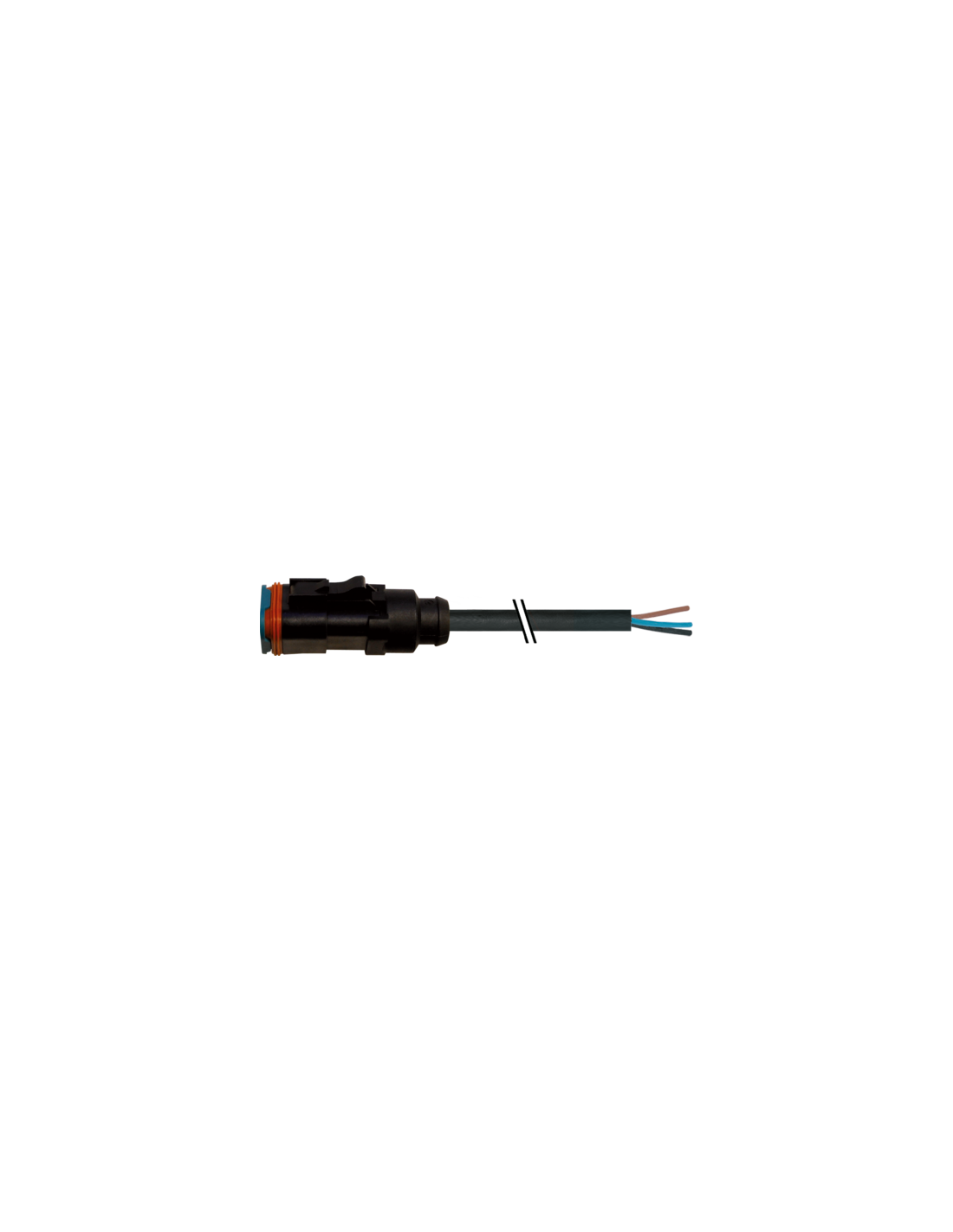

Korek zaworowy MDC06-3s na kabel 19 m – Złącze 3-pinowe o wysokiej odporności
Korek zaworowy MDC06-3s na kabel o długości 19 m (kod: 7080-72081-R021900) to solidne i uniwersalne rozwiązanie do zastosowań przemysłowych, które wymagają niezawodnych połączeń elektrycznych w trudnych warunkach otoczenia. Produkt dedykowany jest do połączeń zaworowych oraz różnego typu instalacji, gdzie wymagana jest wysoka szczelność, odporność mechaniczna oraz odporność na czynniki chemiczne i oleje.
Złącze MDC06-3s – Główne cechy i przeznaczenie
Złącze MDC06-3s posiada prostą, męską konstrukcję 3-pinową zgodną z normą Amphenol AT06-3S, co zapewnia uniwersalność montażu oraz szeroką kompatybilność z wieloma urządzeniami automatyki i urządzeniami przemysłowymi.
- Szczelność IP68 – zapewnia wysoki poziom ochrony przed pyłem i wodą, idealny do zastosowań zewnętrznych i w trudnych warunkach przemysłowych.
- Zakres napięcia pracy 6–230 V AC/DC – umożliwia szerokie zastosowanie zarówno w instalacjach niskonapięciowych, jak i przemysłowych.
- Odporność na czynniki chemiczne i oleje – obudowa wykonana z tworzywa sztucznego PA gwarantuje bezpieczeństwo i długą żywotność, nawet podczas kontaktu z agresywnymi mediami.
- Blokada zatrzaskowa – niezawodny sposób zamykania zapewnia pewne i trwałe połączenie złącza.
Trzyżyłowy kabel Radox – Wydajność i niezawodność połączenia
Kabel o długości 19 m, wykonany w technologii Radox, składający się z trzech skręconych żył (0,5 mm² każda), gwarantuje stabilność parametrów elektrycznych i wysoką obciążalność prądową. Przewody typu biały 1, biały 2, biały 3 charakteryzują się odpornością na promieniowanie UV, płomień oraz typowe substancje chemiczne spotykane w przemyśle, spełniając rygorystyczne normy bezpieczeństwa i jakości.
- Zakres temperatur pracy od -50°C do +120°C (przy stałym ułożeniu kabla).
- Trwałość i elastyczność – możliwy stały promień gięcia już od 3-krotności średnicy zewnętrznej przewodu.
- Odporność na ścieranie i uszkodzenia mechaniczne – materiał płaszcza Radox EM 104.
- Dobra ochrona przed utratą szczelności – dzięki wysokiej odporności materiału uszczelnienia (silikon) oraz przemyślanej konstrukcji złącza.
Zastosowanie korka zaworowego MDC06-3s na kabel 19 m – Typowe aplikacje
Korek zaworowy MDC06-3s idealnie sprawdzi się jako element instalacyjny w automatyce przemysłowej, maszynach rolniczych, systemach hydraulicznych, elektroinstalacjach zewnętrznych, systemach nawadniania oraz pojazdach specjalistycznych. Odporność na krytyczne warunki środowiskowe, a także uniwersalność połączenia 3-pinowego, umożliwiają jego zastosowanie wszędzie tam, gdzie liczy się wysoka niezawodność i bezpieczeństwo instalacji.
- Połączenia czujników zaworów i elektrozaworów.
- W instalacjach sterowania automatyką.
- W systemach sterowania pojazdami szynowymi, maszynami rolniczymi i budowlanymi.
- W instalacjach oświetleniowych zewnętrznych.
- W halach produkcyjnych o podwyższonej wilgotności i zapyleniu.
Dlaczego warto wybrać kabel zaworowy 19 m MDC06-3s?
Wybór korka zaworowego MDC06-3s z przewodem 19 m oznacza inwestycję w łatwość montażu, trwałość oraz bezawaryjność pracy. Dzięki uniwersalności, szczelności na poziomie IP68 oraz wysokiej odporności na czynniki zewnętrzne, produkt jest rekomendowany zarówno do montażu w nowych aplikacjach, jak i do modernizacji istniejących instalacji przemysłowych i automatyki.
