Xtreme - Outdoor
Inne długości kabli są dostarczane na życzenie.
MSUD
Typ A (18 mm)

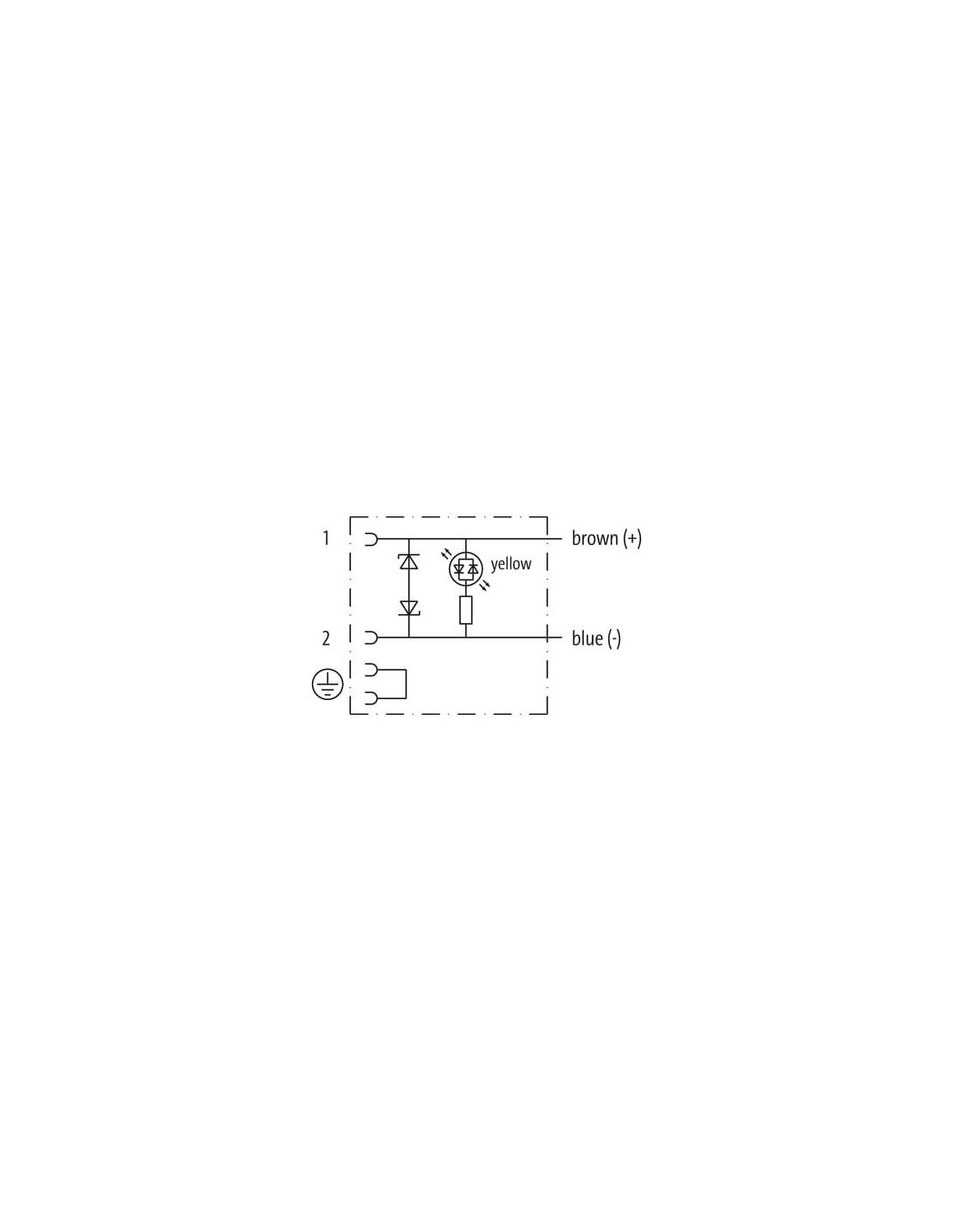

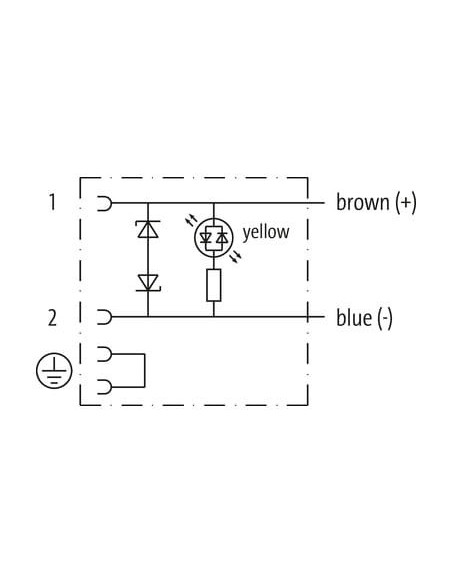

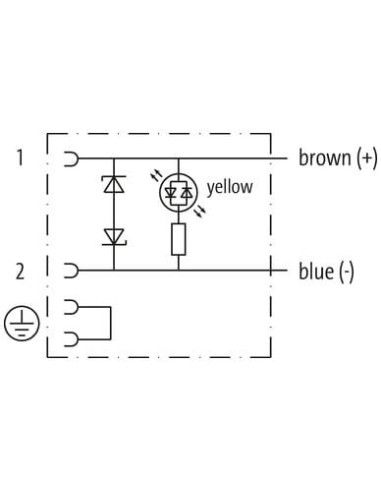

Dioda LED i obwód zabezpieczający
12...24 V AC/DC
Dioda/Dioda Z
PE zmostkowany
Stal szlachetna 1.4305 (V4A)
bez koszulek kablowych
| Długość kabla | 3 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68 |
| Powłoka styku | posrebrzane |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 12 V |
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC min. | 12 V |
| Napięcie robocze DC maks. | 24 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 8 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M3 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | PBT |
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
| Material screw connection | Stal szlachetna 1.4305 (V4A) |
Dane mechaniczne | Dane montażowe
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

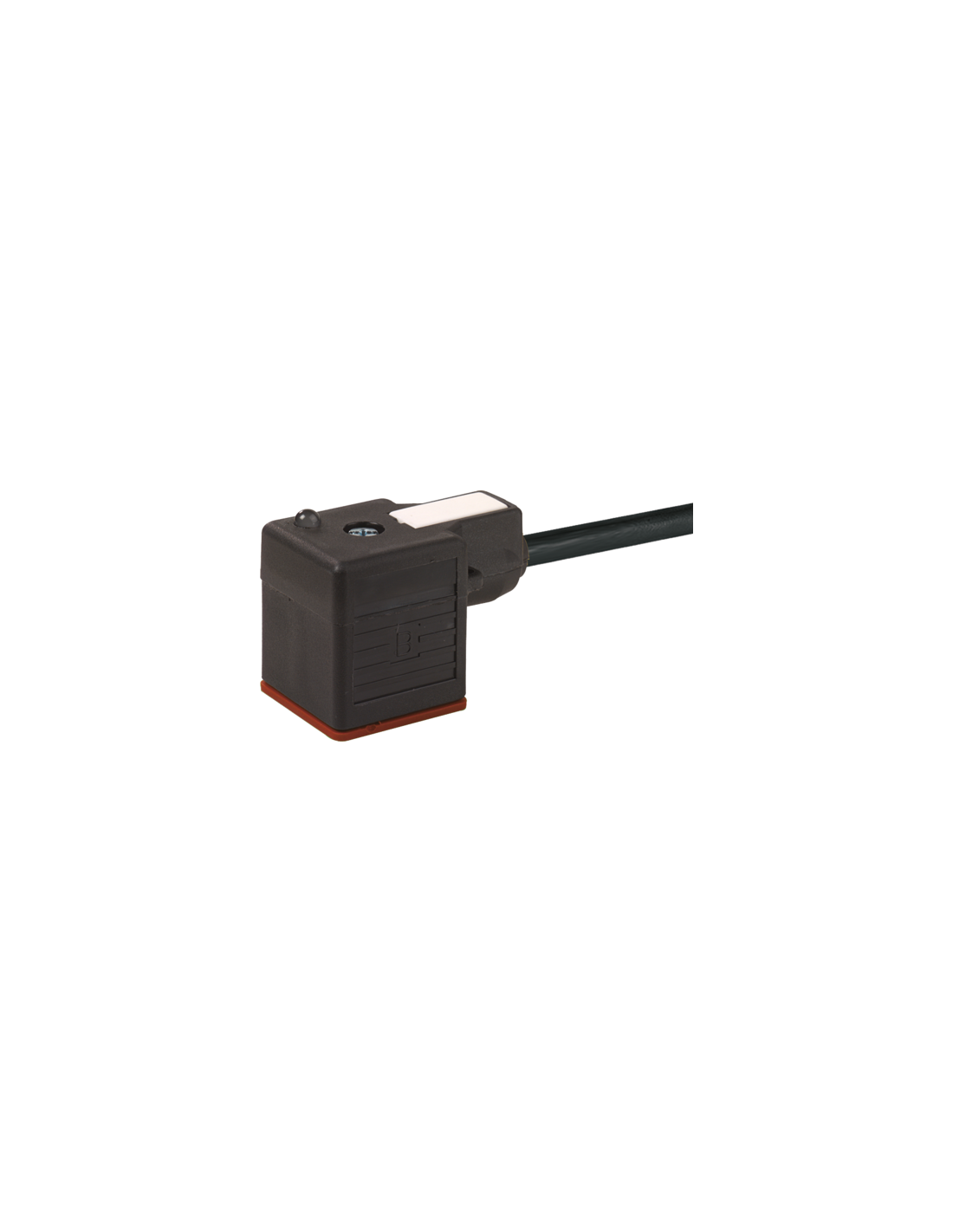

Zawór MSUD Xtreme format A 18mm na kabel 7072-18021-7540300 – Wytrzymałe przyłącze dla środowisk przemysłowych
Zawór MSUD Xtreme format A 18mm na kabel to profesjonalny komponent przeznaczony do zastosowań w automatyce przemysłowej oraz środowiskach o wysokich wymaganiach dotyczących wytrzymałości i niezawodności. Produkt wyposażony w kabel o długości 3 m został zaprojektowany z myślą o pracy w trudnych warunkach zewnętrznych oraz miejscach o podwyższonej wilgotności lub narażonych na zapylenie.
Przeznaczenie i możliwości zastosowania zaworu MSUD Xtreme
Wytrzymała konstrukcja oraz spełnianie wysokich norm szczelności umożliwiają szerokie zastosowanie, m.in. w:
- Automatyka przemysłowa – zasilanie i sygnalizacja cewek elektrozaworów
- Systemy pneumatyczne oraz hydrauliczne
- Maszyny i urządzenia mobilne w przemyśle spożywczym, opakowaniowym oraz automotive
- Infrastruktura zewnętrzna, np. linie transportowe, urządzenia sterowane na zewnątrz obiektów
- Warunki podwyższonej wilgotności i zapylenia, gdzie niezawodność elektroniki ma kluczowe znaczenie
Najważniejsze cechy techniczne i zalety produktu
- Format A (18 mm) – uniwersalne złącze dla elektromagnesów zaworowych
- Szczelność IP65, IP66K, IP67, IP68 – odporność na wodę i pyły
- Obudowa z tworzywa PBT oraz stali szlachetnej 1.4305 (V4A) – odporność na korozję i uszkodzenia mechaniczne
- Zintegrowana dioda LED (żółta) – wygodna sygnalizacja stanu pracy
- Obwód zabezpieczający z diodą i diodą Z – ochrona przed przepięciami
- Szeroki zakres napięcia zasilania: 12…24 V AC/DC
- Czterobiegunowy system styków – kompatybilność z wieloma elektrozaworami
- Solidny kabel PUR – odporność na ścieranie, UV, oleje, benzyny i płomień
- Duża żywotność i wytrzymałość mechaniczna – przeznaczenie do aplikacji ruchomych (gięcie, skręcanie, dynamiczne trasy C-track)
Zawór MSUD Xtreme format A 18mm – bezpieczeństwo i niezawodność eksploatacji
Produkt wyposażony jest w przewód o podwyższonej odporności chemicznej, spełniający normy UV oraz odporności przeciwpłomieniowej. Zastosowanie materiałów wolnych od ołowiu, kadmu, halogenów i silikonów sprzyja bezpieczeństwu środowiskowemu.
Wysokiej jakości uszczelki silikonowe oraz powłoka styków posrebrzana gwarantują stabilny kontakt elektryczny oraz odpowiednią szczelność. Konstrukcja zapewnia łatwy i szybki montaż na gniazdach zaworów (mocowanie M3 – nuts, screw), a zwarta budowa pozwala na zastosowanie także w miejscach o ograniczonej przestrzeni.
Podsumowanie – dlaczego warto wybrać zawór MSUD Xtreme?
- Dedykowany do pracy w wymagających środowiskach
- Wytrzymałość mechaniczna i odporność chemiczna
- Sygnalizacja świetlna (LED) – szybka diagnostyka
- Kompatybilność z szeroką gamą urządzeń (format DIN A, 18 mm)
- Wysokie parametry szczelności oraz zabezpieczający układ elektryczny
Zawór MSUD Xtreme format A 18mm na kabel 7072-18021-7540300 to niezawodne rozwiązanie dla każdej aplikacji, w której priorytetem są trwałość, bezpieczeństwo i pewność działania w nawet najtrudniejszych warunkach przemysłowych.
