Xtreme - Outdoor
Żeński proste
max. 24 V DC
2-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 2 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | PUR |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

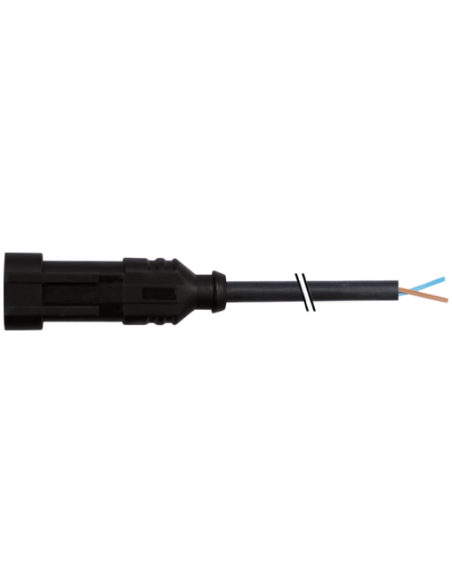

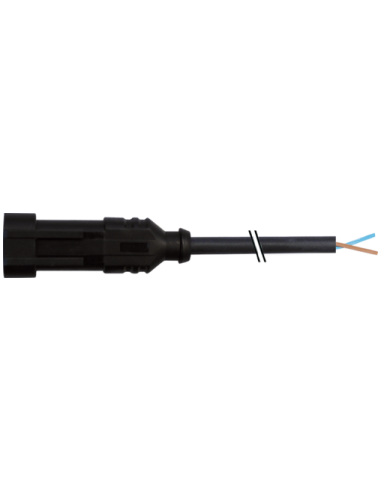

Konektor zworowy SuperSeal męski z wolnym kablem – bezpieczne i trwałe połączenia elektryczne
Konektor zworowy SuperSeal męski z wolnym kablem o kodzie produktu 7072-73301-5120030 to wysokiej jakości element łączeniowy, przeznaczony do wymagających zastosowań w instalacjach elektrycznych i elektronicznych. Produkt charakteryzuje się podwyższoną odpornością na warunki atmosferyczne oraz doskonałą szczelnością, co czyni go popularnym wyborem w branży motoryzacyjnej, rolniczej i przemysłowej.
Zastosowania konektora SuperSeal z przewodem
Złącze SuperSeal AMP 1.5 jest wykorzystywane w aplikacjach, w których kluczowe jest pewne i trwałe połączenie przewodów, zwłaszcza w miejscach narażonych na wilgoć, kurz czy zabrudzenia olejami. Typowe zastosowania obejmują:
- Systemy oświetlenia pojazdów (samochody, motocykle, maszyny rolnicze)
- Instalacje elektryczne maszyn i urządzeń przemysłowych
- Aplikacje outdoorowe, w których wymagana jest szczelność oraz niezawodność połączenia
- Przemysł motoryzacyjny – połączenia czujników, serwonapędów, elektrozaworów
- Systemy sterowania automatyką i robotyką
Stosowanie złącza SuperSeal zapewnia bezpieczeństwo transmisji sygnałów i zasilania nawet w trudnych warunkach środowiskowych.
Kluczowe zalety konektora SuperSeal
- Niezawodność połączenia dzięki wysokiemu stopniowi ochrony IP67 (szczelność na kurz i wodę po zablokowaniu złącza)
- Odporność chemiczna – obudowa z wysokiej jakości tworzywa sztucznego, odpornego na działanie olejów i substancji agresywnych
- Szeroki zakres temperatur pracy: od -40°C do 125°C (w zależności od jakości kabla)
- Prosta instalacja dzięki blokadzie zatrzaskowej i precyzyjnemu oznaczeniu wyprowadzeń przewodu (żyła brązowa i niebieska)
- Maksymalne napięcie pracy do 24 V DC oraz obciążalność prądowa do 8 A na styk
Budowa i kompatybilność złącza SuperSeal AMP 1.5
Obudowa konektora wykonana jest z trwałego tworzywa sztucznego o wysokiej odporności na uszkodzenia mechaniczne oraz wpływ czynników chemicznych. Uszczelka silikonowa zapewnia gwarancję szczelności nawet w trudnych warunkach otoczenia. Złącze wyposażone jest w dwa styki wykonane ze stopu miedzi, powlekane cyną, co zapewnia stabilność elektryczną i ochronę przed korozją.
Podłączenie kabli jest intuicyjne, a wolne zakończenie przewodu umożliwia szerokie zastosowanie w nowych oraz modernizowanych instalacjach elektrycznych.
Typowe wymiary i schematy połączeń – SuperSeal męski 2-pinowy

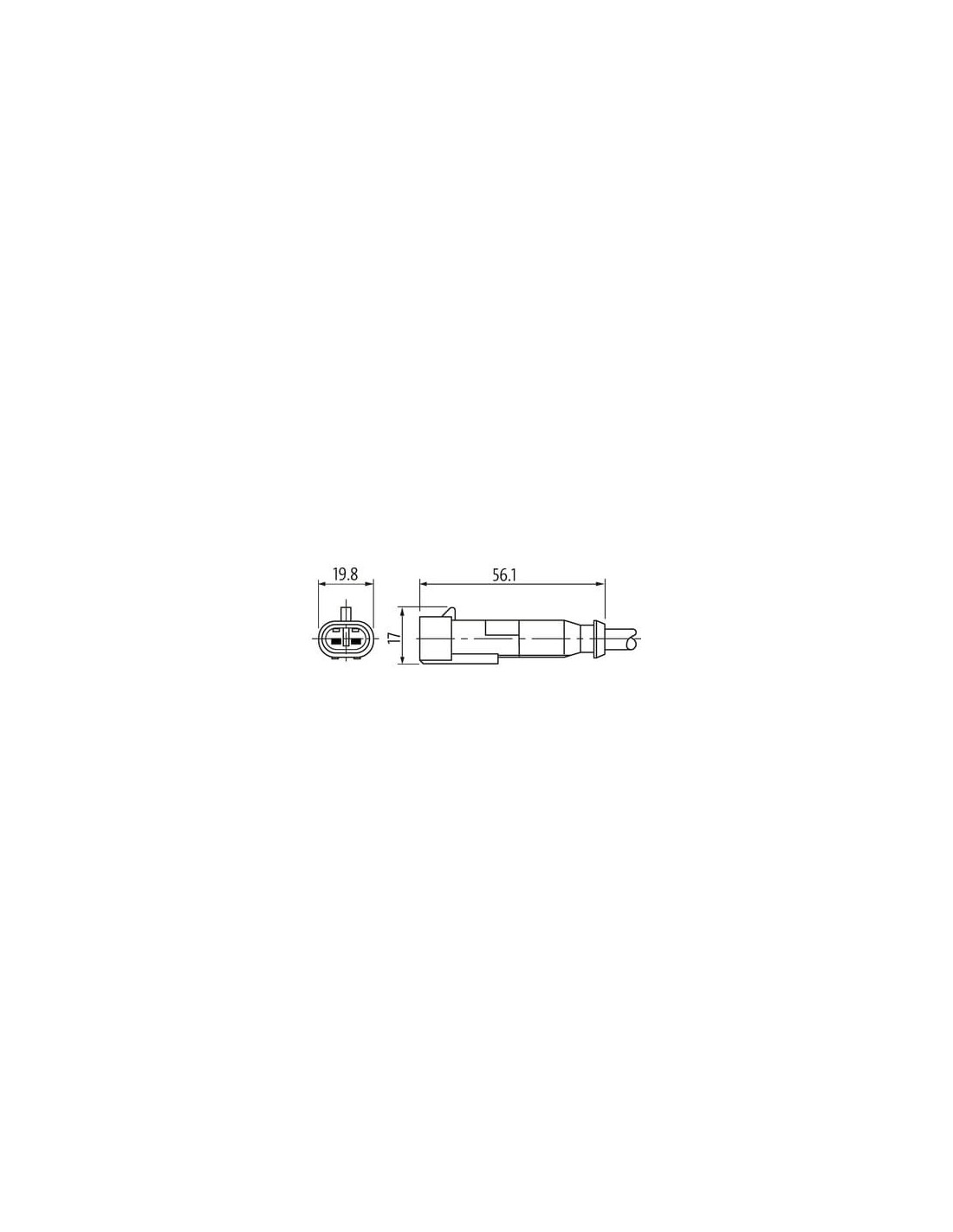

Konektor charakteryzuje się kompaktowymi wymiarami: długość całkowita 56,1 mm, szerokość 19,8 mm, wysokość 17 mm, co umożliwia stosowanie w miejscach o ograniczonej przestrzeni montażowej. Przewód o długości 0,3 m pozwala na łatwą integrację z istniejącymi instalacjami.

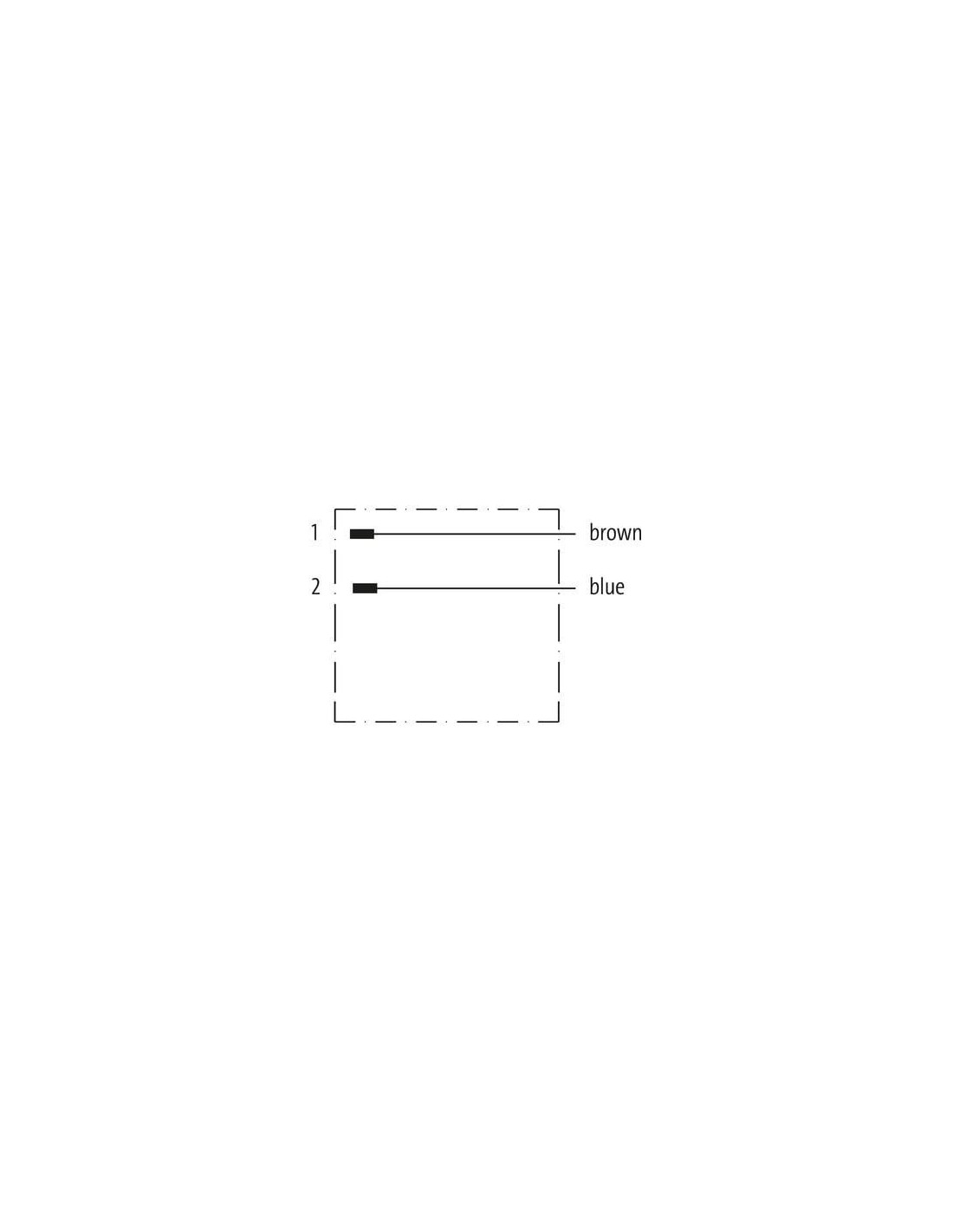

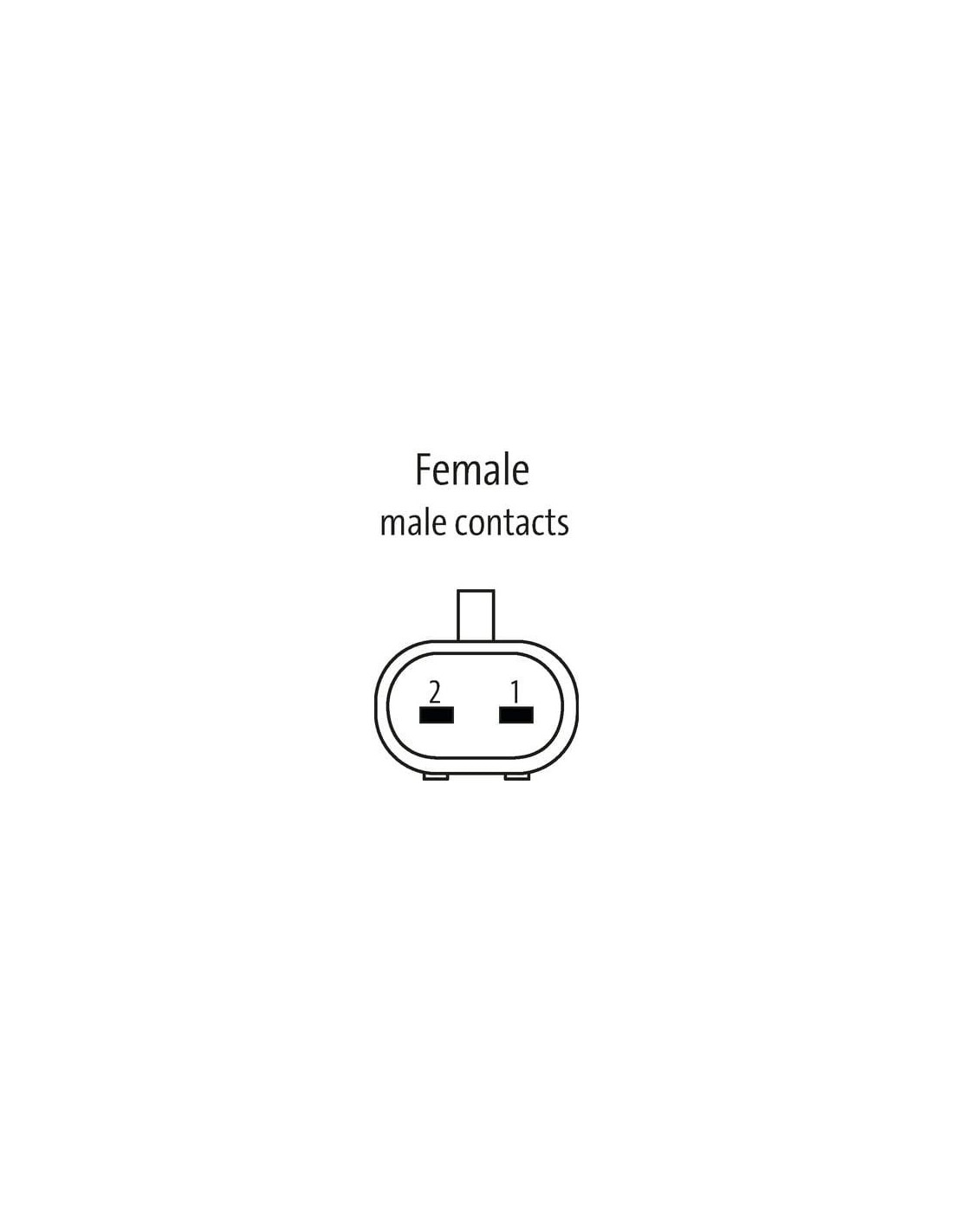

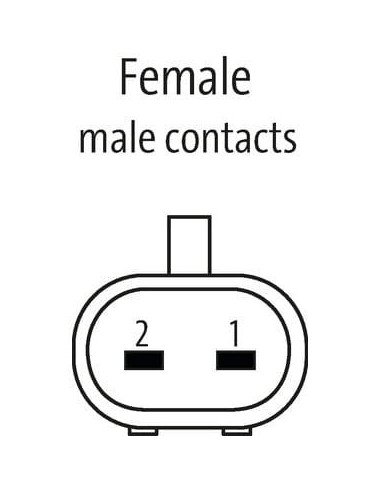

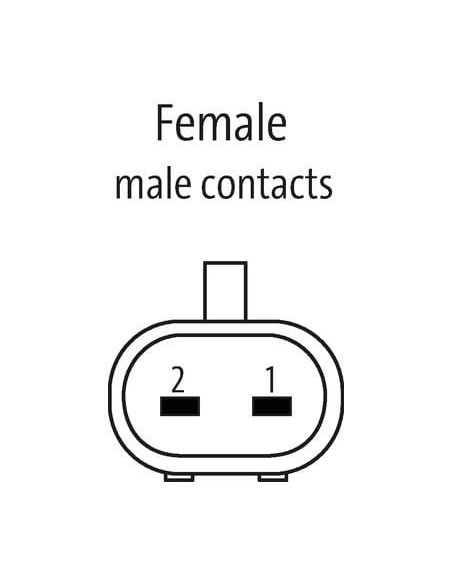

Kodowanie przewodów:
- 1 – brązowy przewód
- 2 – niebieski przewód
Instrukcje i uwagi do montażu konektora SuperSeal
Przy montażu zaleca się stosowanie środków chroniących przed nadmiernymi obciążeniami mechanicznymi (np. opaski kablowe zapewniające odciążenie złącza). Należy również zachować odpowiednie promienie gięcia przewodu, aby nie naruszyć klasy szczelności IP67.
Ten model doskonale sprawdza się w wymagających środowiskach, gwarantując trwałość połączenia oraz pewną transmisję sygnału i zasilania.
