MSUD
Typ A (18 mm)
0...230 V AC/DC
bez komponentów
4-piny
PE at cable entry (180°)
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 10 A |
| Gwint montażowy | M3 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
| Typ montażu | włożone, przykręcone |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
| Identyfikacja przewodu | 500 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Stranding factor min. (type 2) | 95 mm |
| Stranding factor max. (type 2) | 95 mm |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
| Cable weigth | 77 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 75 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 85 ± 5 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Napięcie znamionowe AC maks. | 240 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 10 x Outer diameter |
Zawór MSUD format A 18 mm na kabel (kod produktu: 7000-18112-5001000) to wysokiej jakości złącze przemysłowe, przystosowane do profesjonalnych zastosowań w automatyce oraz hydraulice siłowej. Produkt przeznaczony jest do szybkiego i bezpiecznego podłączania cewek zaworów elektromagnetycznych oraz innych elementów wykonawczych w systemach sterowania.
Zawór MSUD 18 mm na kabel sprawdzi się w aplikacjach wymagających niezawodnego i szczelnego połączenia elektrycznego. Znajduje zastosowanie przede wszystkim w:
Możliwość pracy w szerokim zakresie temperatur (od -25°C do +85°C dla wtyczki oraz od -40°C do +70°C dla kabla) pozwala na instalację zarówno w warunkach standardowych, jak i w trudniejszych środowiskach przemysłowych.

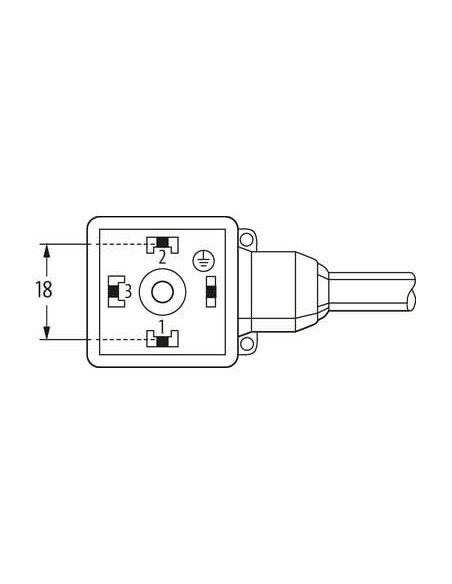

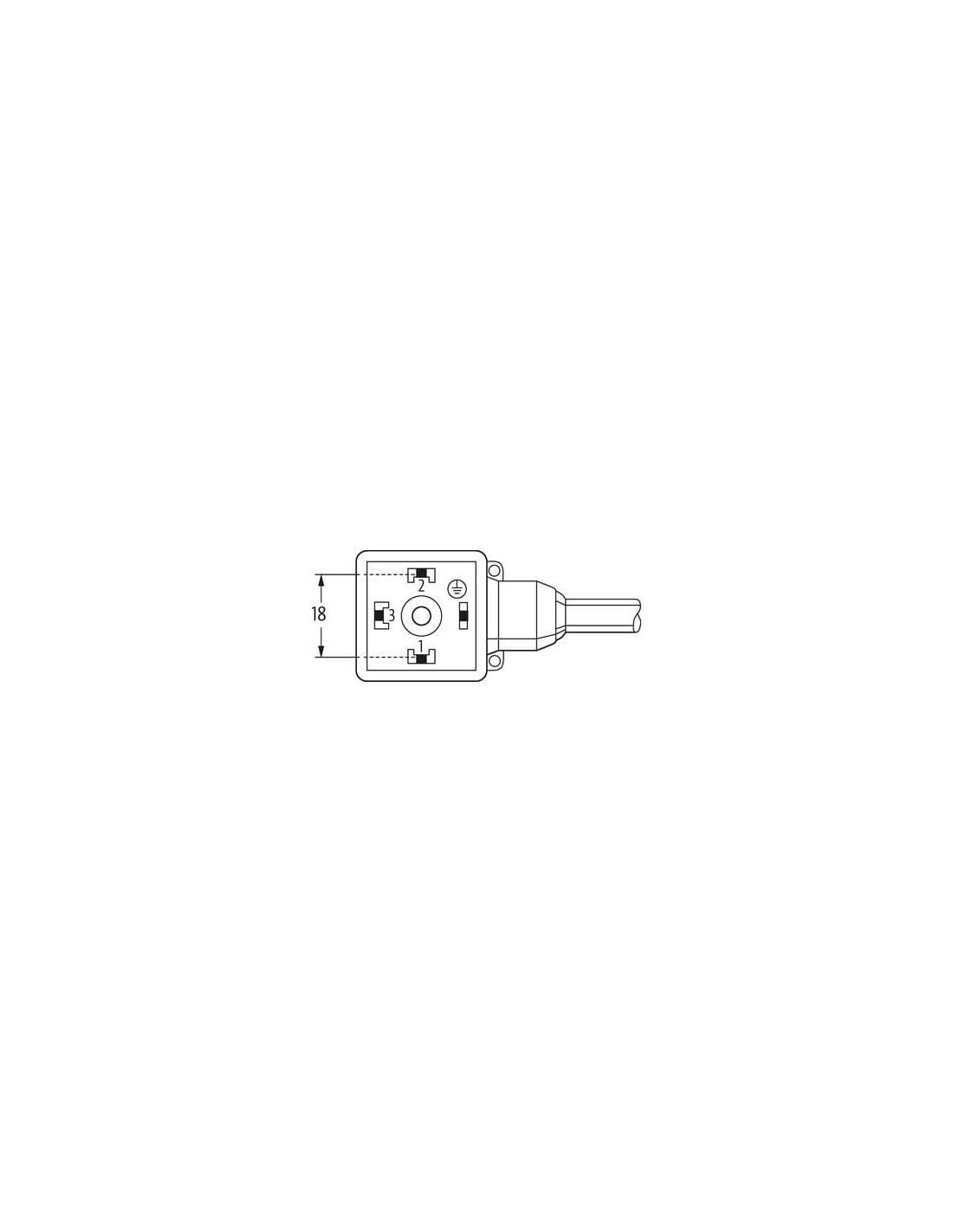

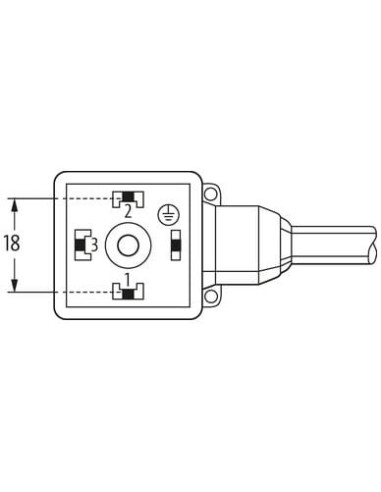

Zawór posiada 4 piny (w tym PE) zgodnie ze standardem MSUD typ A. Wyprowadzenia przewodów są jednoznacznie oznaczone:
Taka konfiguracja umożliwia zastosowanie w różnych wariantach instalacji, zapewniając elastyczność i bezpieczeństwo podłączenia.

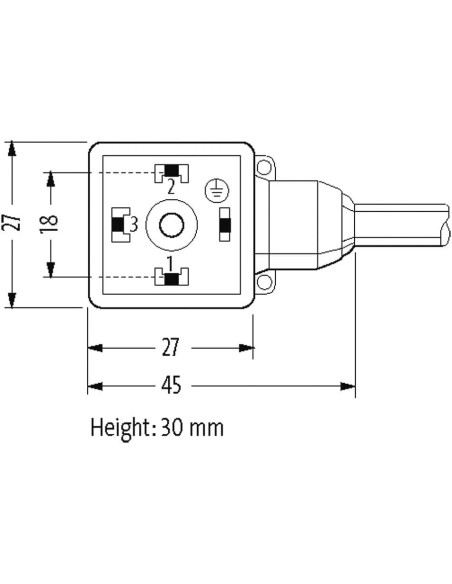

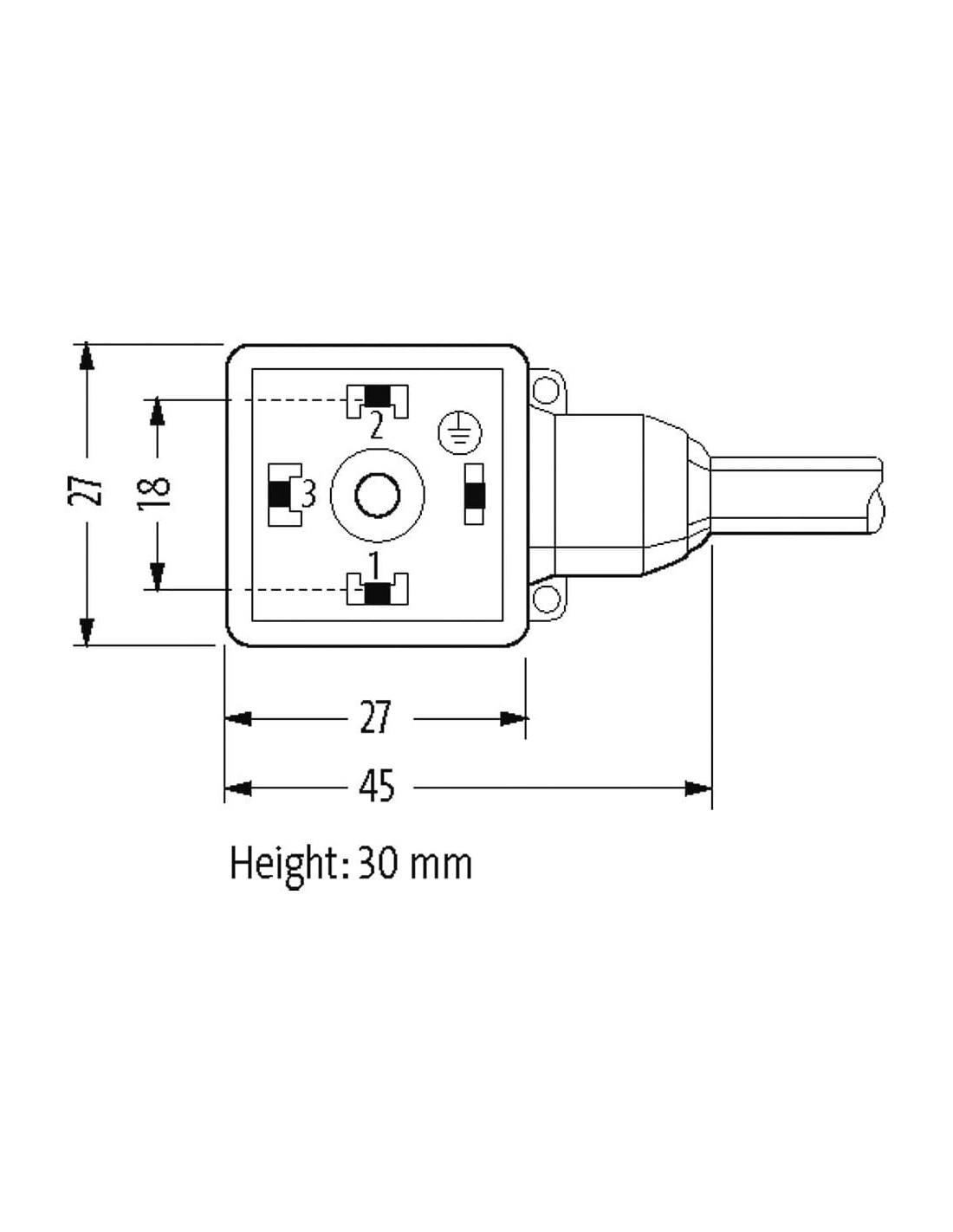

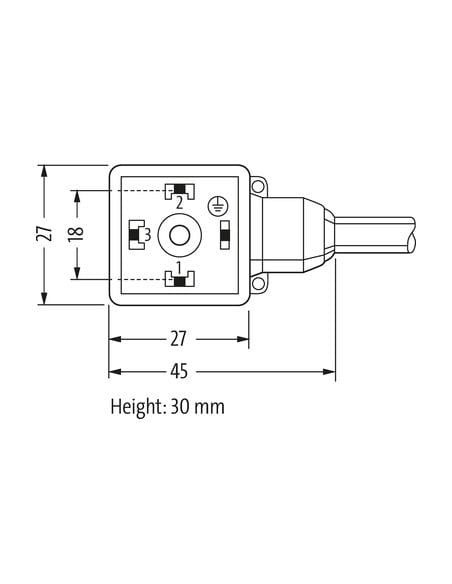

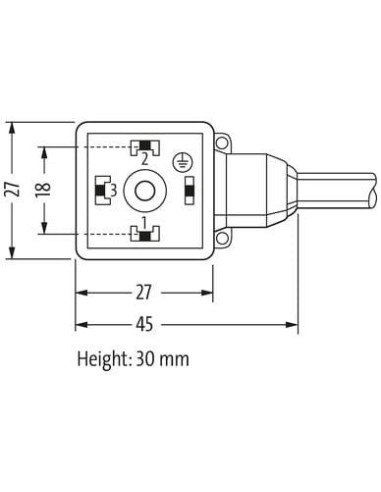

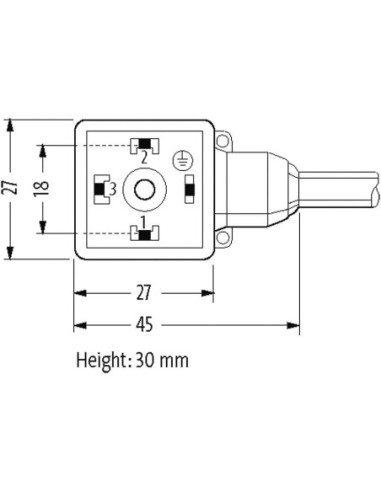

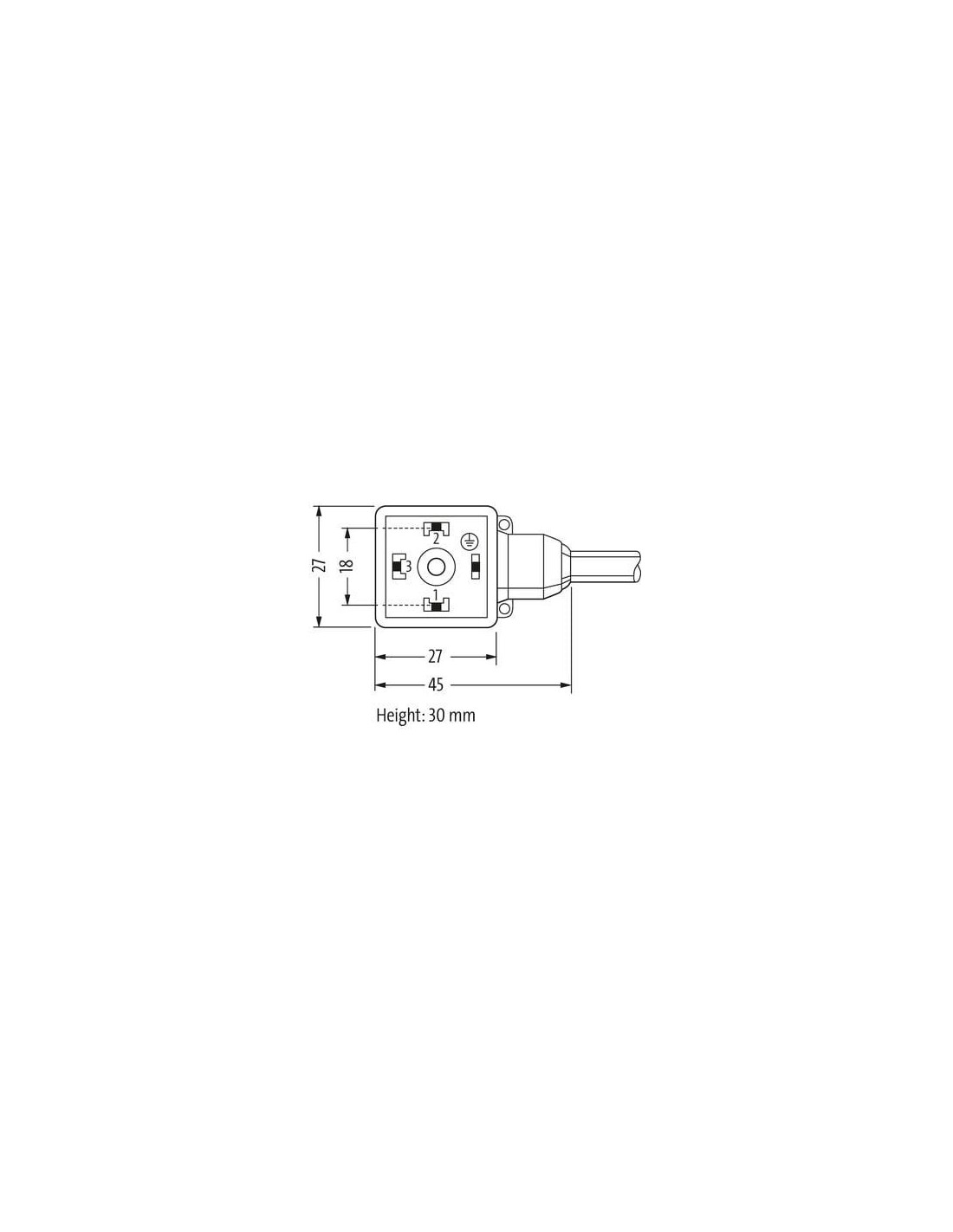

Kompaktowe rozmiary złącza (18 x 27 x 27 mm, wysokość 30 mm) oraz ergonomiczny układ pinów zapewniają łatwą integrację z większością dostępnych na rynku cewek elektromagnetycznych. Oznaczenia na obudowie ułatwiają poprawne i szybkie podłączenie.
Dzięki wysokiej jakości wykonania oraz zastosowaniu materiałów odpornych na szkodliwe czynniki środowiskowe, zawór MSUD typ A 18 mm na kabel to sprawdzony wybór do aplikacji wymagających trwałości, niezawodności oraz łatwego przeglądu i serwisu.
