MSUD
Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający

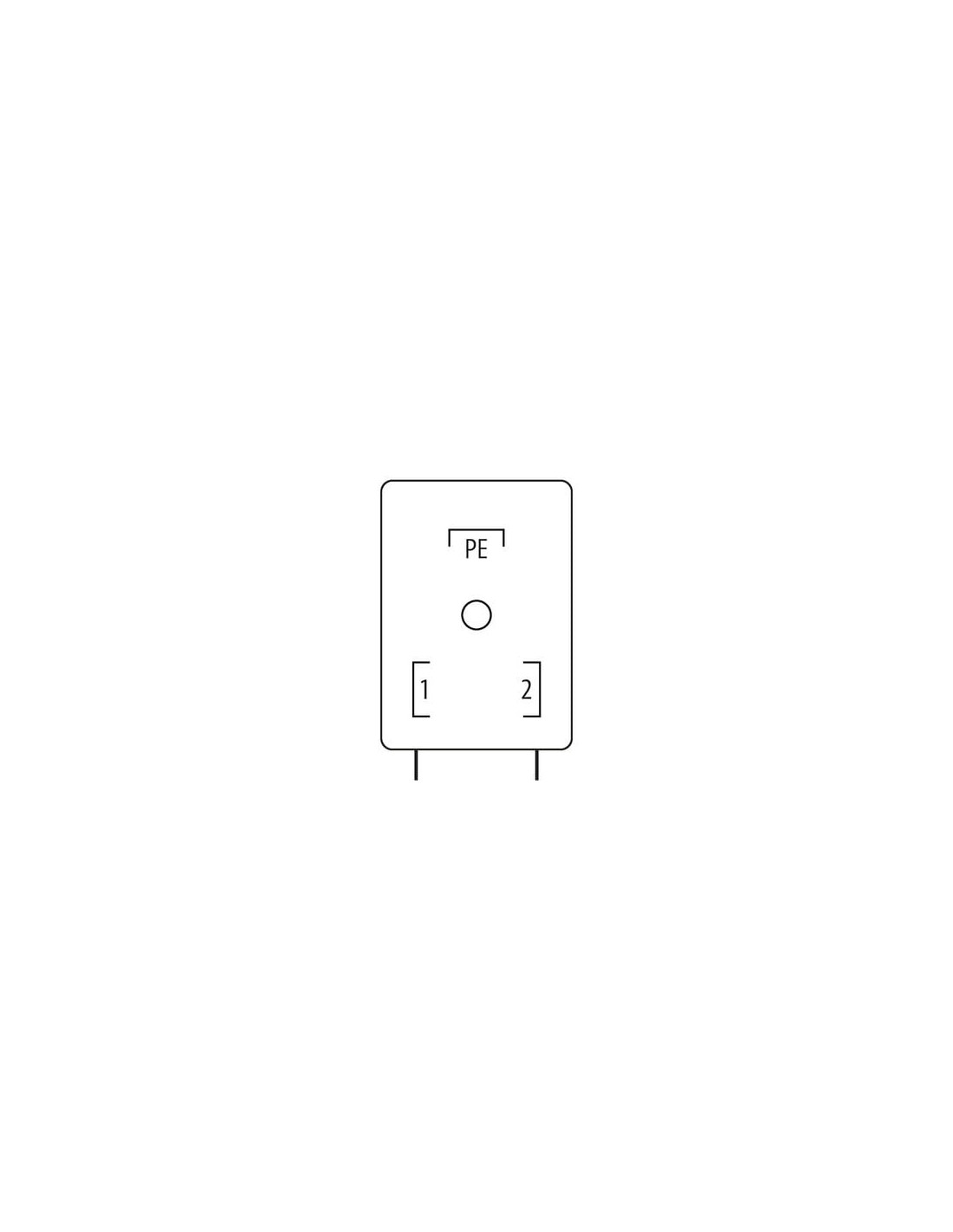

PE względem odejścia kablowego (180°)
Uwaga: Mocowanie styków obracane do 180°!
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 216 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 63,8 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor zaworowy MSUD BI 11 mm 24V do automatyki przemysłowej – 7000-11081-2161000

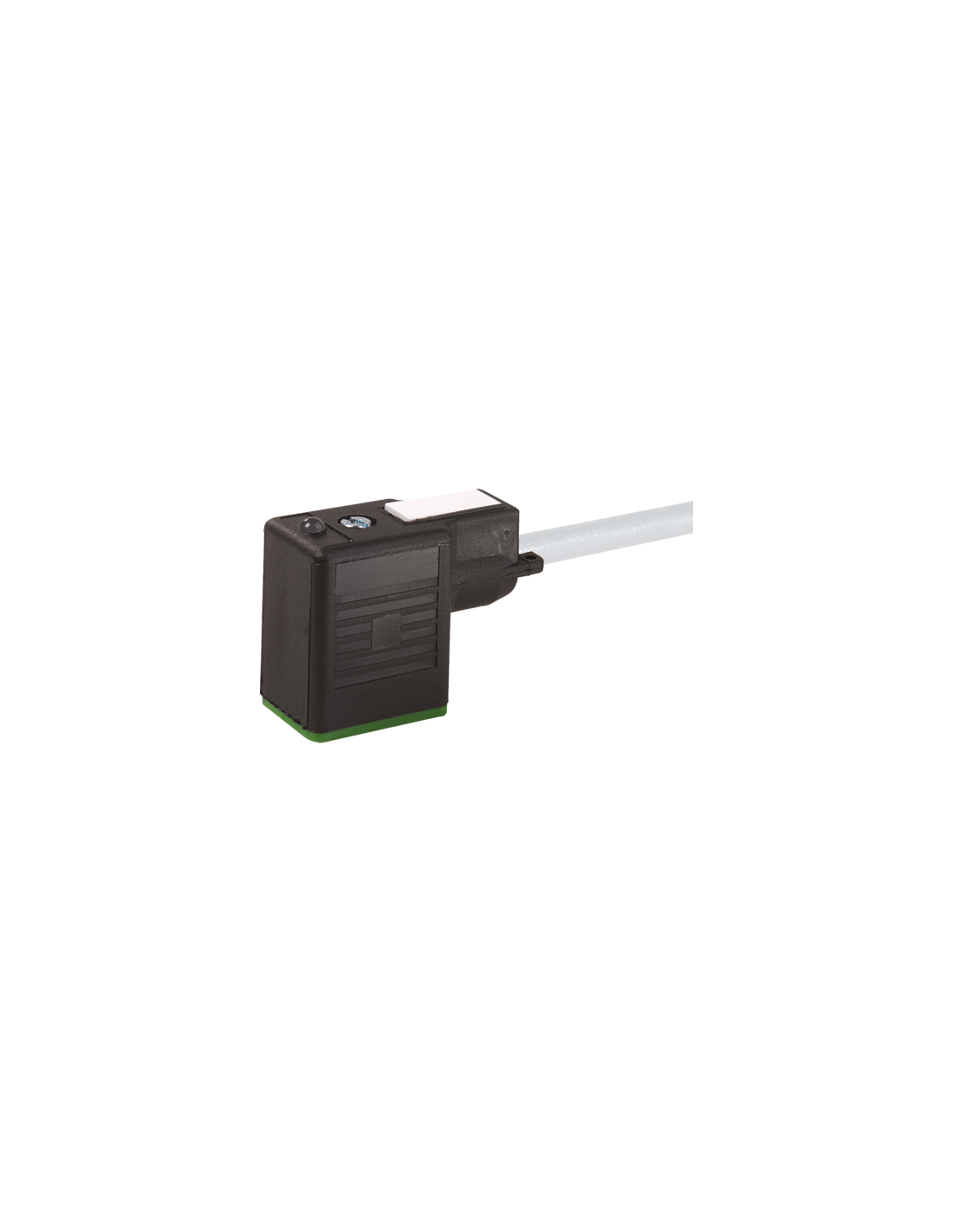

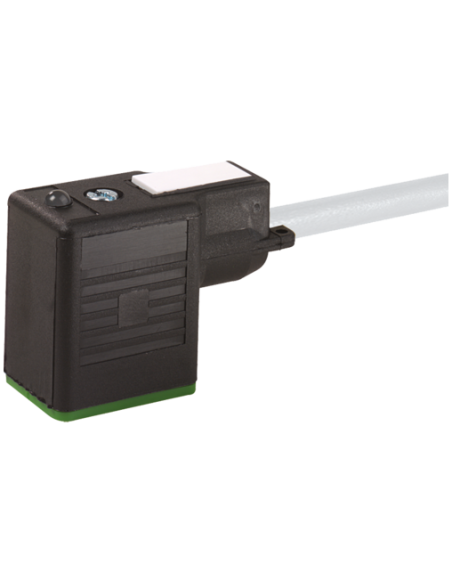

Konektor zaworowy MSUD typ BI 11 mm z przewodem o długości 10 m to specjalistyczny element przeznaczony do niezawodnego połączenia elektrycznego w systemach automatyki przemysłowej oraz w aplikacjach pneumatycznych i hydraulicznych. Jest to produkt wyróżniający się uniwersalnością, trwałością i wysokim stopniem ochrony IP67.
Najważniejsze cechy konektora zaworowego MSUD BI 11 mm

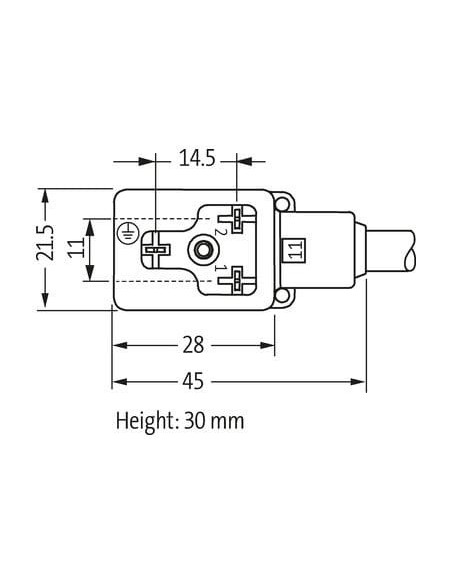

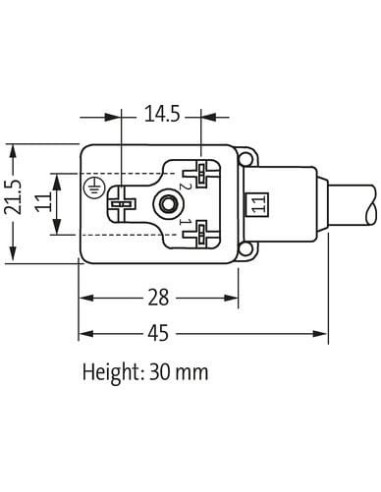

- Kompaktowa obudowa o wymiarach 45 x 30 x 21,5 mm, wykonana z odpornego chemicznie tworzywa (PBT), zapewnia ochronę w trudnych warunkach przemysłowych.
- Wysoki poziom ochrony – IP67 – odporność na pył i zanurzenie w wodzie pozwala na stosowanie konektora w wymagających środowiskach.
- Wbudowana dioda LED pełni funkcję wskaźnika stanu, co ułatwia diagnostykę poprawności działania.
- Obwód zabezpieczający z diodą Zener (Z-Diode) – chroni podłączone urządzenia przed przepięciami.
- Napięcie zasilania 24V AC/DC – z szerokim zakresem tolerancji napięć (AC: 19,2–28,8V, DC: 18–30V).
- Kabel PVC o długości 10 metrów – umożliwia elastyczną instalację w różnorodnych konfiguracjach maszyn i linii produkcyjnych.
Typowe zastosowania konektorów zaworowych MSUD
Konektor zaworowy 7000-11081-2161000 znajduje zastosowanie przede wszystkim w:
- Automatyce przemysłowej – zasilanie i sygnalizacja elektromagnesów, zaworów, czujników oraz siłowników pneumatycznych i hydraulicznych.
- Maszynach pakujących, technologicznych i liniach produkcyjnych – zapewnia szybkie i pewne połączenie oraz łatwą diagnostykę.
- Aplikacjach wymagających podwyższonego poziomu ochrony przed wilgocią, kurzem oraz agresywnymi chemikaliami.
- Sterowaniu rozdzielaczami oraz siłownikami w systemach zautomatyzowanych.
Zalety konektora zaworowego MSUD typ BI (7000-11081-2161000)
- Uniwersalność i kompatybilność z popularnymi czujnikami oraz cewkami elektrozaworowymi (np. rozmiar BI 11 mm), zgodność z normami przemysłowymi.
- Odporność materiałowa – obudowa i uszczelka wykonane z materiałów odpornych na oleje i czynniki chemiczne (PBT, PUR).
- Łatwy montaż – konstrukcja pozwala na szybkie włożenie i przykręcenie (gwint montażowy M3), także w miejscach o ograniczonej przestrzeni.
- Oznaczenie kolorowe przewodów – ułatwia prawidłowe podłączenie w systemach rozproszonych.
- Długi przewód umożliwia instalację w oddalonym od punktu zasilania miejscu, zgodnie z normami DIN i IEC.
Warunki pracy i bezpieczeństwo użytkowania
Konektor MSUD BI 11 mm pracuje niezawodnie w temperaturach od -25°C do +85°C oraz w szerokim zakresie wilgotności. Pełna szczelność i zabezpieczenie przed zanieczyszczeniami sprawiają, że produkt sprawdzi się w środowiskach o podwyższonym poziomie zapylenia oraz narażeniu na kontakt z cieczami procesowymi.
Produkt spełnia wymagania norm EN IEC 60529 oraz DIN VDE 0298-4, a także posiada wysoką odporność na płomienie i przeciążenia elektryczne. Jego stosowanie jest bezpieczne, a zamontowany wskaźnik LED pozwala szybko zidentyfikować ewentualne problemy z zasilaniem lub stanem układu.
Schemat połączeń i łatwość instalacji konektora MSUD
Produkt wyposażony jest w przewód 3-żyłowy (BK1, BK2, GN-YE/PE), co odpowiada standardowemu schematowi połączeń dla zaworów i czujników przemysłowych. Odpowiednie oznaczenie pinów oraz łatwość instalacji pozwalają na błyskawiczną integrację w już istniejących lub nowych układach automatyki.
Zastosowanie konektora zaworowego Murrelektronik to gwarancja wysokiej niezawodności, odporności na trudne warunki oraz pewności w codziennej pracy urządzeń przemysłowych.
