MSUD

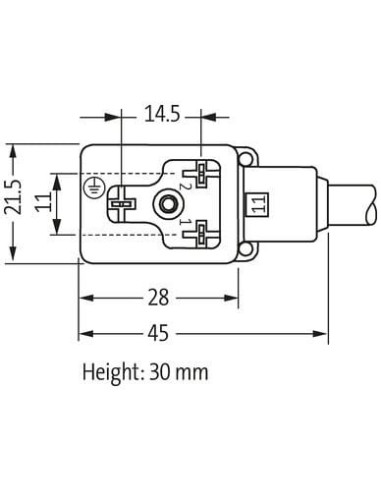

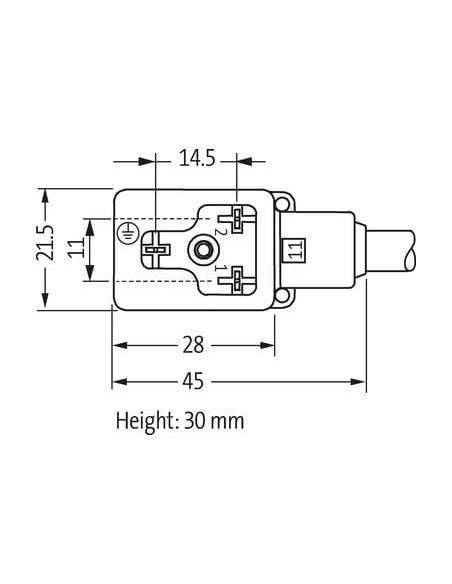

Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający

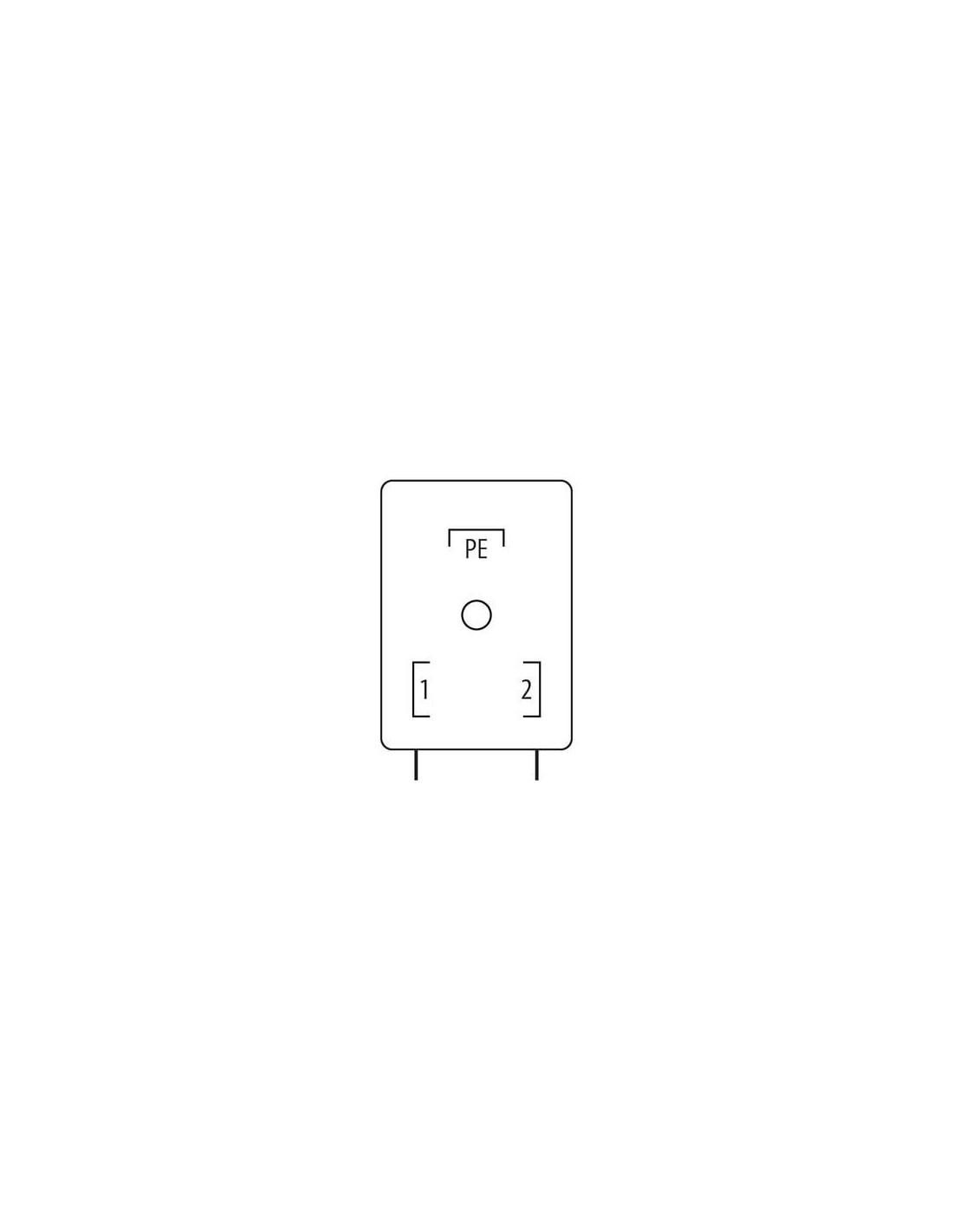

PE względem odejścia kablowego (180°)
Uwaga: Mocowanie styków obracane do 180°!
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 216 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 63,8 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

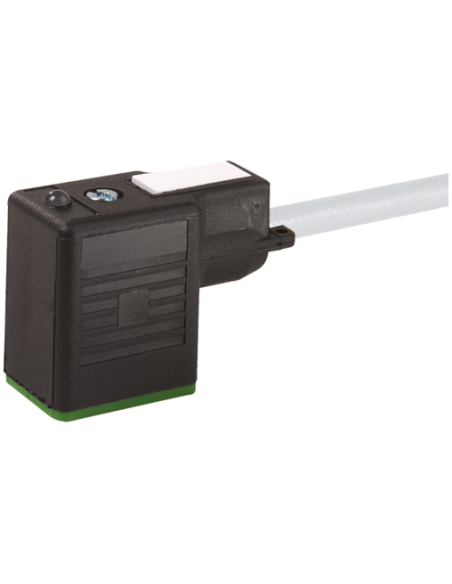

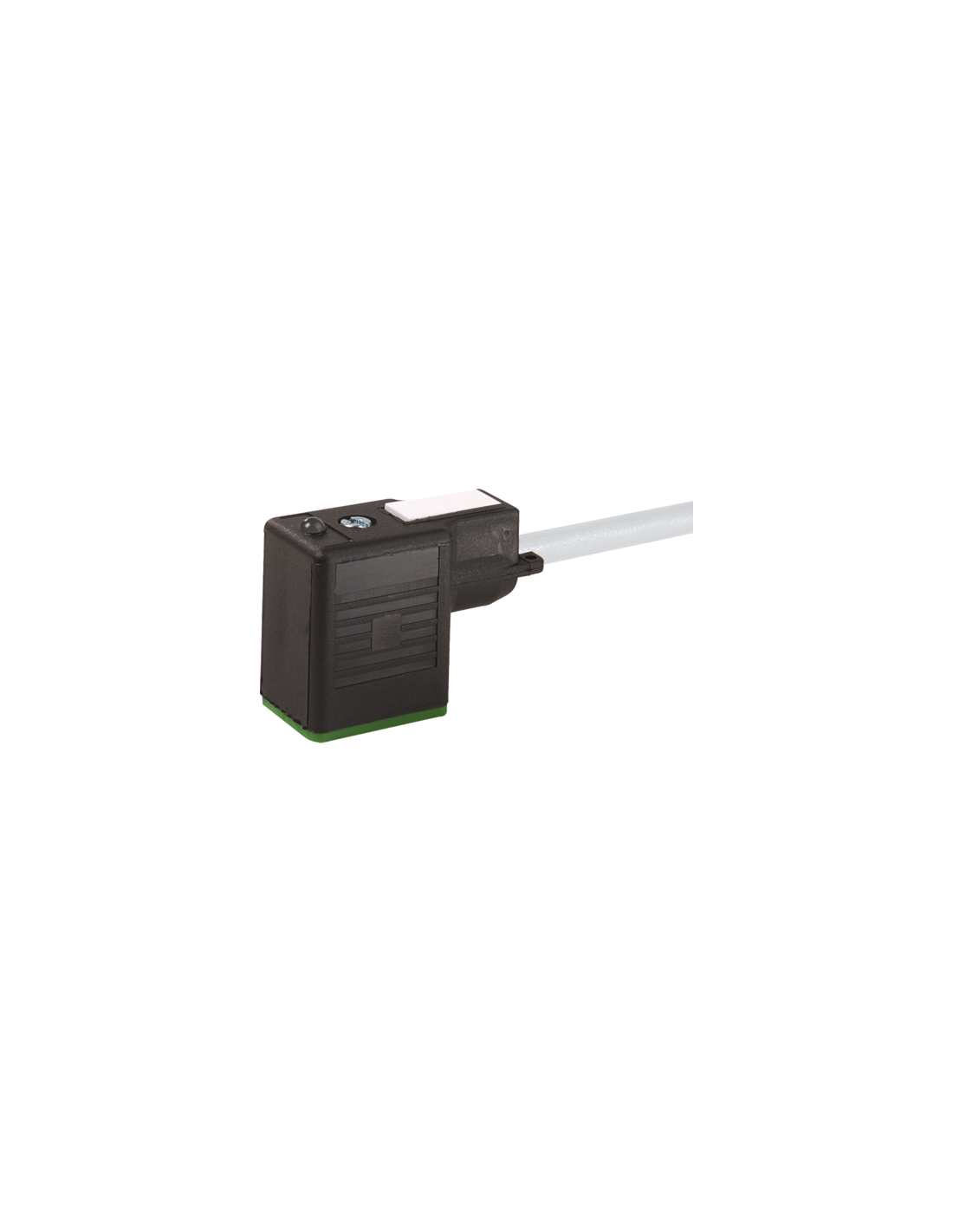

Konektor zaworowy MSUD typ BI 11mm – uniwersalne rozwiązanie dla przemysłu
Konektor zaworowy MSUD typ BI 11mm o kodzie produktu 7000-11081-2160300 to specjalistyczny element instalacyjny, stosowany szeroko w aplikacjach przemysłowych, automatyce oraz w systemach pneumatyki i hydrauliki. Został zaprojektowany z myślą o maksymalnym bezpieczeństwie i niezawodności pracy nawet w trudnych warunkach środowiskowych.
Konektor zaworowy z przewodem 3 m – parametry i trwałość
Złącze zaworowe typu BI wyposażone jest w przewód o długości 3 metrów, co umożliwia elastyczny montaż urządzeń i gwarantuje wygodę instalacji. Konstrukcja z tworzywa PBT zapewnia odporność chemiczną oraz na działanie olejów, co czyni produkt odpowiednim do pracy w środowiskach przemysłowych narażonych na wilgoć, zanieczyszczenia i agresywne media.
- Stopień ochrony IP67 – pełna pyłoszczelność i wodoszczelność
- Odporność na temperatury od -25°C do +85°C
- Obudowa z trwałego tworzywa o podwyższonej wytrzymałości
- Dodatkowa ochrona przewodu dzięki zastosowaniu kabla PVC
- Możliwość rotacji styków o 180°, co ułatwia instalację
Zastosowanie konektora zaworowego MSUD typ BI 11mm
Konektory zaworowe 11mm wykorzystywane są głównie do podłączania cewek zaworów elektromagnetycznych w układach siłowników pneumatycznych i hydraulicznych, a także w urządzeniach przemysłowych wymagających szybkiego i niezawodnego połączenia elektrycznego. Sprawdzają się również w systemach automatyki budynkowej i aparaturze sterującej.
- Automatyka przemysłowa
- Sterowanie zaworami elektromagnetycznymi
- Systemy transportowe i linie produkcyjne
- Maszyny specjalistyczne oraz OEM
- Węzły pneumatyczne i hydrauliczne
Bezpieczeństwo i funkcjonalność konektora MSUD
Produkt wyposażony jest w diodę LED sygnalizującą stan pracy oraz obwód zabezpieczający, który zwiększa ochronę podłączanych urządzeń. Odpowiedni dobór materiałów oraz solidna konstrukcja zapewniają długotrwałą i niezawodną eksploatację. Połączenia śrubowe wykonane z galwanizowanej stali gwarantują wysoką odporność mechaniczną.
- Dioda LED (żółta) – szybka diagnostyka stanu połączenia
- Zabezpieczenia przeciwprzepięciowe na bazie diody Z-Diode
- Proste i szybkie mocowanie – włożenie i przykręcenie konektora
- Wysoka obciążalność prądowa do 4 A
- Certyfikaty potwierdzające jakość i zgodność z normami
Konektor zaworowy BI 11mm – detale przewodu i wytrzymałość użytkowa
Przewód zastosowany w konektorze składa się z trzech żył skręcanych (klasa 5, przekrój 0,75 mm²), wykonanych z miedzi i posiada izolację PVC odporną na ścieranie, chemikalia i oleje. Przewód jest elastyczny i odporny na wielokrotne zginanie, co minimalizuje ryzyko uszkodzeń mechanicznych nawet podczas montażu w ruchomych częściach maszyn.
- Odporność na płomień i oleje – zgodność z normami UL 1581, IEC 60332-2-2
- Brak szkodliwych substancji: bez ołowiu, wolny od kadmu i silikonu
- Kolorystyka żył: czarny 1, czarny 2, zielono-żółty (PE)
- Napięcie znamionowe do 500 V (żyła-żyła)
Konektor zaworowy MSUD typ BI 11mm to sprawdzone rozwiązanie dla profesjonalnych zastosowań przemysłowych, łączące wysoką jakość wykonania, uniwersalność i trwałość eksploatacyjną.
