Xtreme - Outdoor

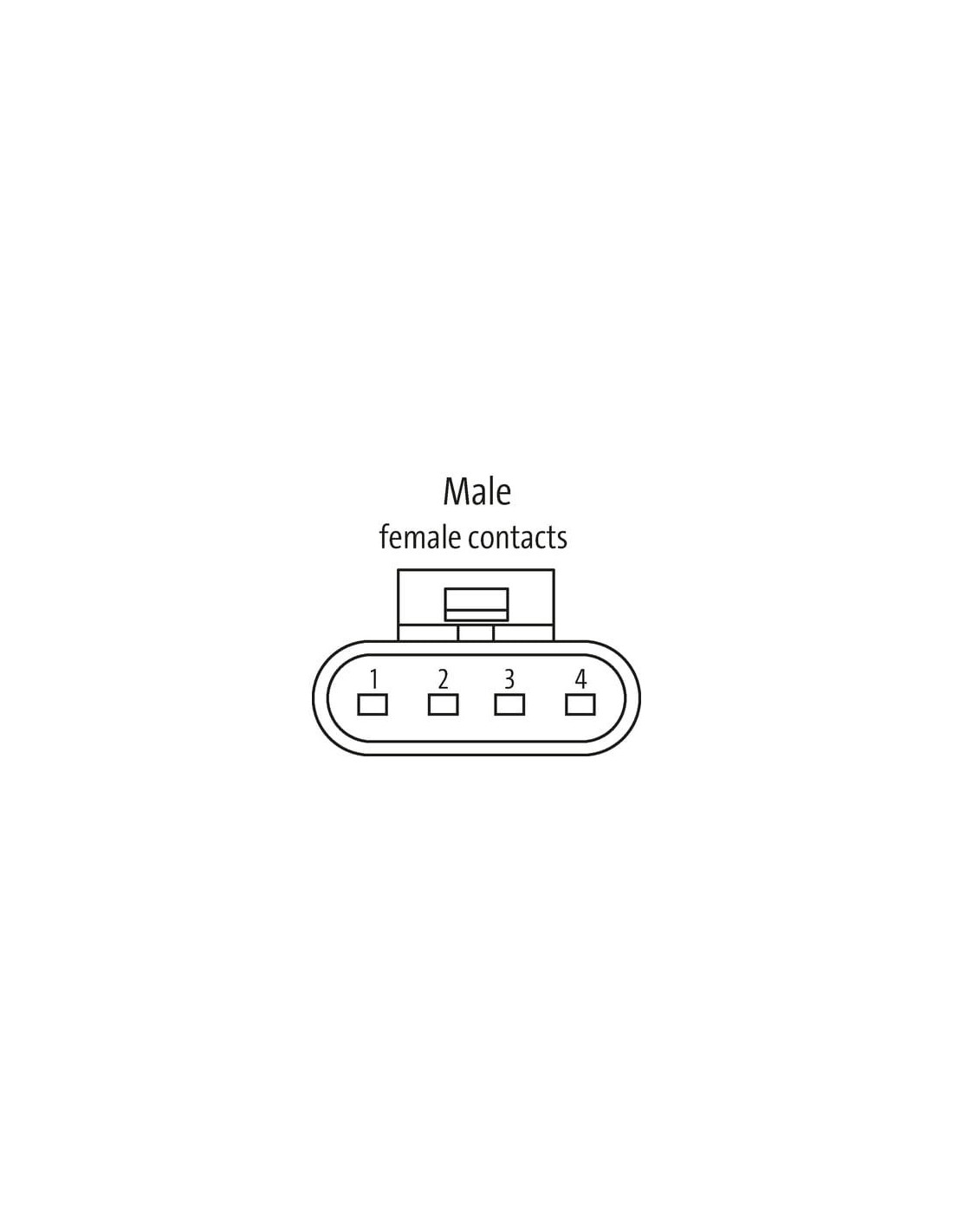

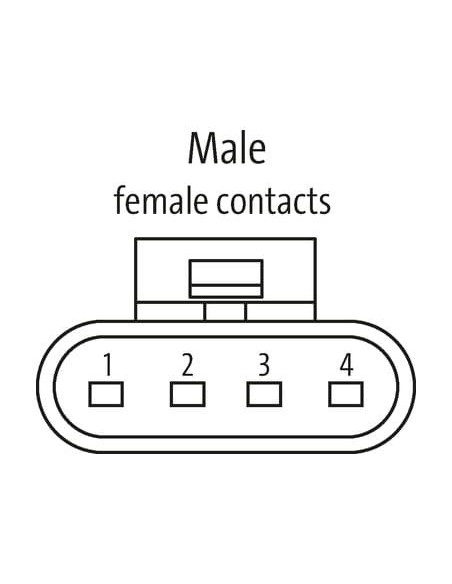

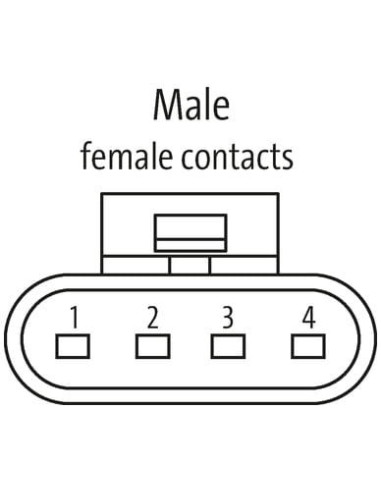

Męski prosty
max. 24 V DC
4-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 7 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | PUR |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

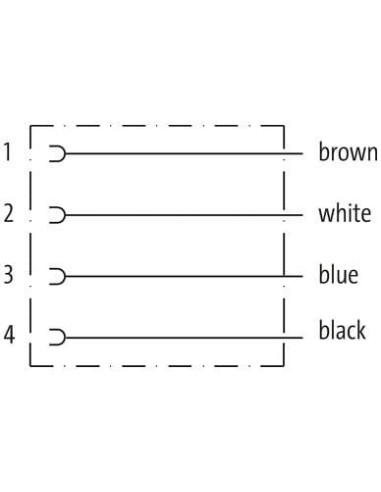

Dane dotyczące kabla
Kabel

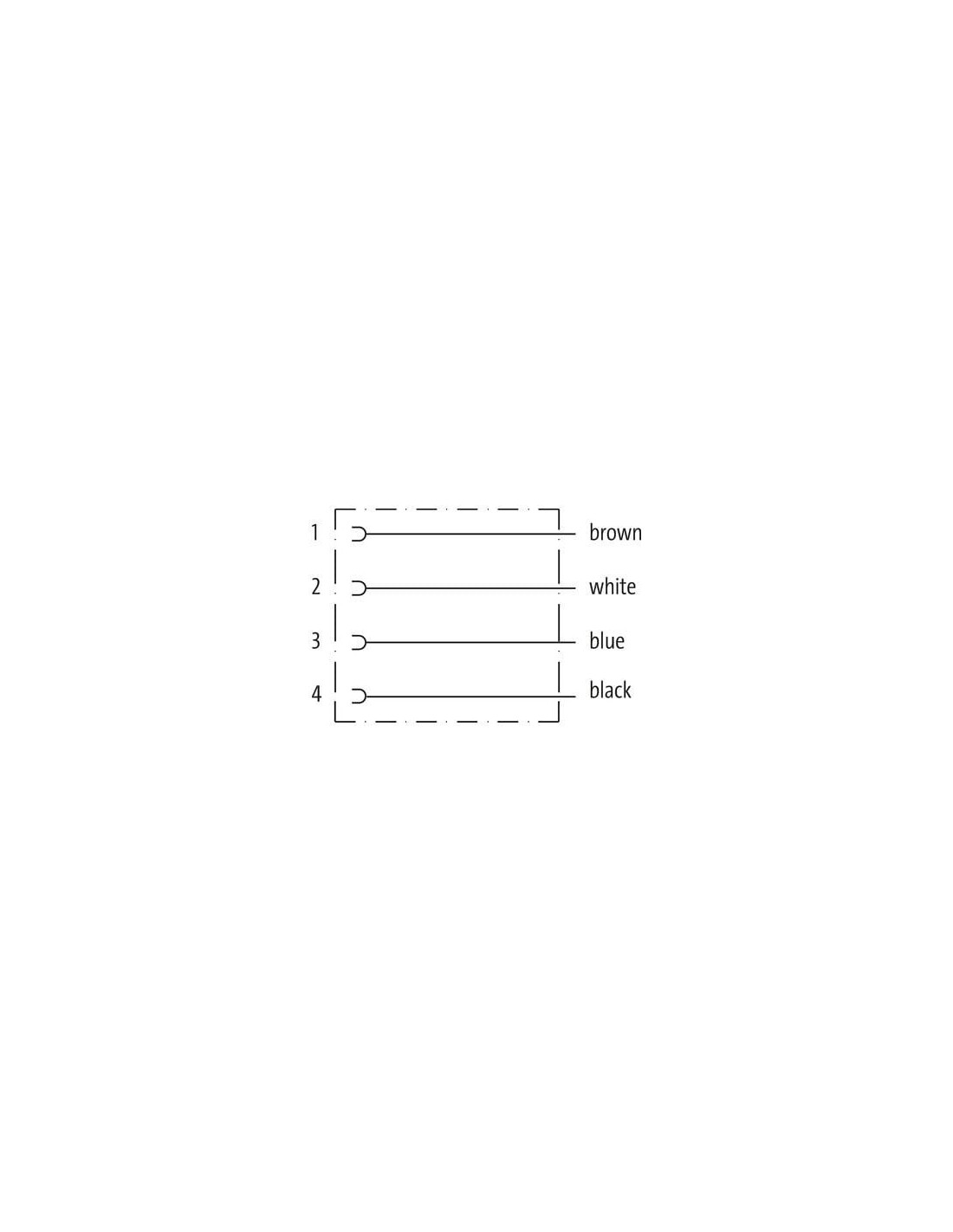

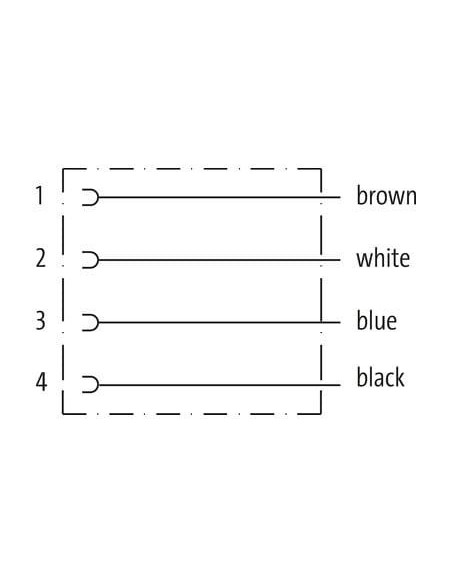

| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 514 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,79 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 58 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |

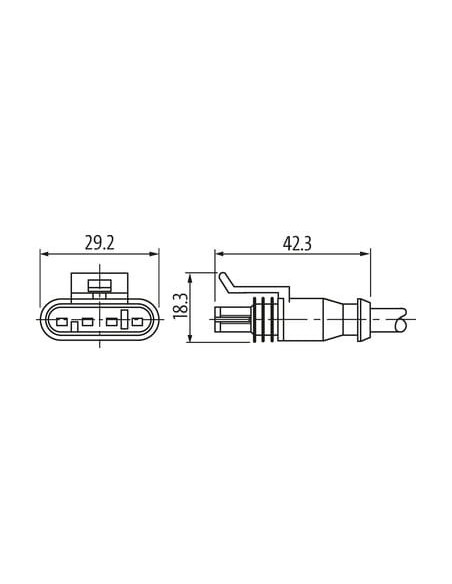

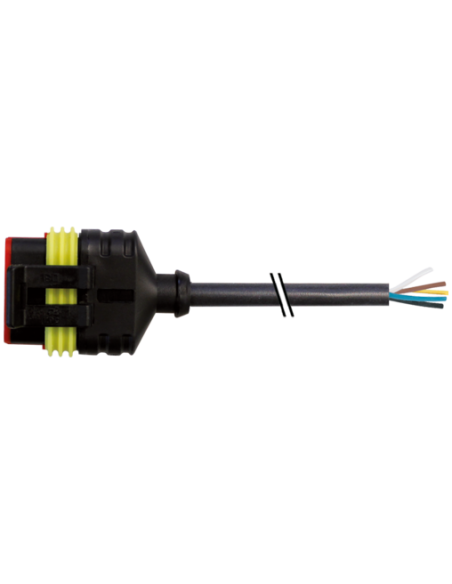

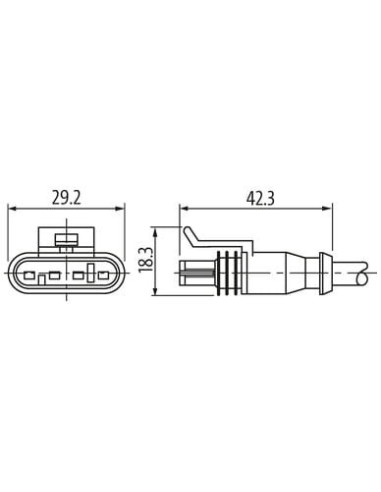

Konektor zaworowy SuperSeal żeński z wolnymi końcami – 4 piny, 5 m, kod 7072-73161-5140500
Konektor zaworowy SuperSeal o oznaczeniu 7072-73161-5140500 to profesjonalne rozwiązanie przeznaczone do zastosowań przemysłowych i motoryzacyjnych, wszędzie tam, gdzie niezawodność połączeń elektrycznych jest kluczowa. Produkt wyróżnia się wysokim stopniem ochrony IP67, co zapewnia odporność na pył oraz wodę, a także umożliwia pracę w trudnych warunkach środowiskowych.
Zalety konektora SuperSeal 4-pinowego do zastosowań zewnętrznych
- Wodoodporność i pyłoszczelność – stopień ochrony IP67 gwarantuje bezpieczną pracę nawet w wilgotnym i zapylonym otoczeniu.
- Zakres temperatur pracy od -40°C do 125°C pozwala na wykorzystanie zarówno na zewnątrz, jak i wewnątrz pomieszczeń oraz w aplikacjach o zwiększonych wymaganiach temperaturowych.
- Wysoka odporność chemiczna – zastosowane materiały są odporne na oleje, benzynę, UV oraz płomień, co znacząco wydłuża żywotność produktu i bezpieczeństwo eksploatacji.
- Trwała obudowa z tworzywa sztucznego zabezpieczona silikonową uszczelką oraz osłoną PUR, chroniącą zarówno złącze, jak i przewody przed uszkodzeniami mechanicznymi i wpływem środowiska.
- Elastyczny przewód o długości 5 m umożliwia łatwe poprowadzenie instalacji w różnych miejscach, również tam, gdzie istotna jest długa żyła robocza.
- Uniwersalne połączenie 4-pinowe – ułatwia przesył sygnałów oraz zasilania w układach automatyki, pojazdów, maszyn budowlanych i rolniczych czy systemów HVAC.
Typowe zastosowania konektora zaworowego SuperSeal
Konektor SuperSeal 4-pinowy z wolnymi końcami znajduje szerokie zastosowanie w instalacjach przemysłowych, maszynach rolniczych, pojazdach, urządzeniach budowlanych oraz systemach sterowania. Sprawdza się wszędzie tam, gdzie wymagana jest szczelność, odporność na warunki atmosferyczne i niezawodność sygnału.
- Automatyka przemysłowa – podłączenia czujników, siłowników i urządzeń wykonawczych.
- Pojazdy budowlane i rolnicze – przyłącza czujników, zaworów, elementów hydraulicznych i pneumatycznych.
- Maszyny specjalistyczne i mobilne – w zastosowaniach terenowych i zewnętrznych.
- Systemy HVAC – sterowanie i monitorowanie zaworów oraz siłowników.
- Energetyka i instalacje rozproszone – łączenie urządzeń na dużych odległościach.
Konstrukcja, bezpieczeństwo i montaż konektora SuperSeal – kluczowe cechy
Złącze SuperSeal 1.5 wyposażone jest w zatrzaskową blokadę oraz przewody o podwyższonej odporności na uszkodzenia. Materiały przewodzące to wysokiej klasy stop miedzi, a styki są cynowane, co poprawia przewodność i zabezpiecza przed korozją. Kabel o przekroju 0,75 mm² zapewnia wystarczający przesył prądu (do 12 A) oraz niską rezystancję na dłuższych odcinkach.
Dodatkowe zalecenia montażowe obejmują stosowanie zabezpieczenia przed przeciążeniami mechanicznymi, np. opasek kablowych, oraz zwracanie uwagi na dopuszczalny promień gięcia przewodu podczas instalacji.
Dlaczego warto wybrać konektor SuperSeal z wolnymi końcami?
Produkt wykonany zgodnie z normami przemysłowymi oferuje uniwersalność oraz łatwość montażu w wielu aplikacjach. Wytrzymałość mechaniczna i elektryczna, szczelność oraz szeroki zakres temperatur pracy umożliwiają niezawodne połączenia elektryczne w najbardziej wymagających warunkach, zarówno w przemyśle, jak i w motoryzacji.
Proponowany konektor zaworowy SuperSeal żeński z przewodem o długości 5 m stanowi optymalny wybór dla profesjonalistów poszukujących trwałych i bezpiecznych rozwiązań połączeniowych.
