MSUD
Typ CI (9.4 mm)
24 V AC/DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Zawór MSUD format CI 9,4 mm z przewodem – 7000-94021-6161000 – profesjonalne rozwiązanie do automatyki
Zawór MSUD format CI 9,4 mm to wysokiej jakości złącze elektromagnetyczne wyposażone w przewód o długości 10 m, przeznaczone do niezawodnego podłączania cewek elektromagnesów oraz elementów automatyki przemysłowej. Charakterystyczny format CI 9,4 mm sprawia, że produkt znajduje zastosowanie w wielu systemach pneumatycznych i hydraulicznych, zapewniając szybki i prosty montaż.
Zalety zaworu elektromagnetycznego MSUD CI 9,4 mm
- Wysoka odporność na środowisko przemysłowe – dzięki obudowie z tworzywa sztucznego o podwyższonej odporności chemicznej i olejowej sprawdza się nawet w trudnych warunkach produkcyjnych.
- Stopień ochrony IP67 – gwarantuje szczelność i bezpieczeństwo pracy w miejscach narażonych na wilgoć i kurz.
- Wbudowany wskaźnik LED – umożliwia łatwą i szybką wizualizację stanu pracy zaworu.
- Obwód zabezpieczający – chroni instalację przed przepięciami, wydłużając żywotność urządzeń końcowych.
- Uniwersalne napięcie zasilania 24 V AC/DC – praca w szerokim zakresie napięć (AC: 19,2-28,8 V, DC: 18-30 V).
Typowe zastosowania złącza MSUD CI 9,4 mm na kabel
Złącze zaworu elektromagnetycznego MSUD jest szeroko stosowane w obwodach sterujących siłownikami, włącznikami bezpieczeństwa, układami automatyki budynków, instalacjami przemysłowymi oraz systemami maszyn produkcyjnych. Idealnie nadaje się do pracy w zakładach przemysłowych o zwiększonym zapyleniu i obecności czynników agresywnych. Świetnie sprawdza się wszędzie tam, gdzie istotna jest szybka wymiana i niezawodność połączeń elektrycznych.
Budowa i właściwości złącza zaworu MSUD

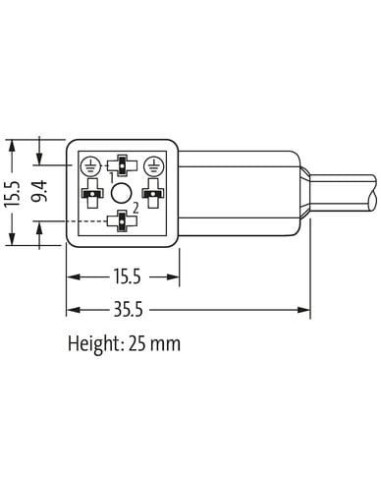

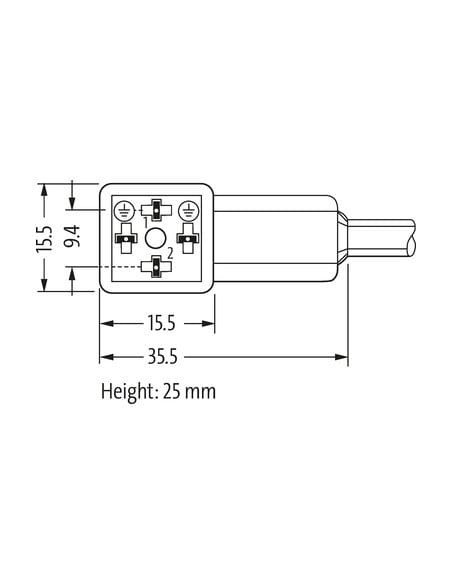

- Kompaktowe wymiary: szerokość 15,5 mm, długość do korpusu 35,5 mm, wysokość 25 mm – ułatwiają montaż w trudno dostępnych miejscach oraz integrację z rozdzielaczami i szafami sterowniczymi.
- Wytrzymały kabel: 3-żyłowy, odporny na promieniowanie UV, olej, benzynę oraz działanie chemikaliów. Płaszcz i izolacja wykonane z PVC wolnego od ołowiu, kadmu, FCKW oraz silikonu.
- Przewód o długości 10 m pozwala na swobodne prowadzenie instalacji i dostosowanie do indywidualnych wymagań aplikacji.
- Maksymalny prąd roboczy 4 A oraz napięcie do 24 V – umożliwia zastosowanie w wielu układach napędowych.
- Ochrona przed przepięciami do 0,8 kV – zapewnia bezpieczeństwo urządzeń podłączonych w trudnych warunkach sieciowych.
Możliwości wykorzystania i montaż
Złącze dedykowane jest do podłączania elektrozaworów w liniach automatyki produkcyjnej, urządzeniach pakujących, systemach podciśnienia oraz maszynach do obróbki metali. Sprawdza się zarówno w aplikacjach stacjonarnych, jak i ruchomych, zachowując elastyczność – dopuszczalne promienie gięcia dla ruchomego i stałego prowadzenia przewodu pozwalają na zastosowanie w dynamicznych systemach.
Zawór MSUD format CI 9,4 mm – najważniejsze cechy
- Obudowa z tworzywa sztucznego odpornego na ścieranie i czynniki chemiczne.
- Szybki montaż oraz szczelność połączenia (gwint M3, moment dokręcenia 0,4 Nm).
- Zgodność z normami branżowymi oraz wymaganiami dla urządzeń przemysłowych.
- Kod produktu: 7000-94021-6161000.
Zawór MSUD CI 9,4 mm na kabel to sprawdzone i uniwersalne rozwiązanie dla szeroko pojętej przemysłowej automatyki oraz instalacji maszynowych, zapewniające bezpieczeństwo, wydajność i łatwość implementacji.
