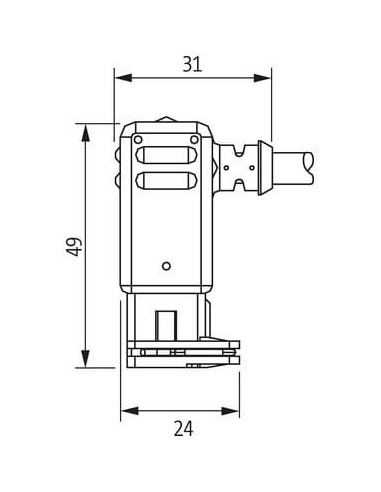

Żeński kątowe
12...24 V AC/DC

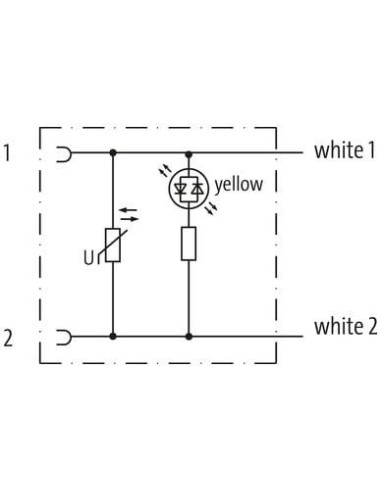

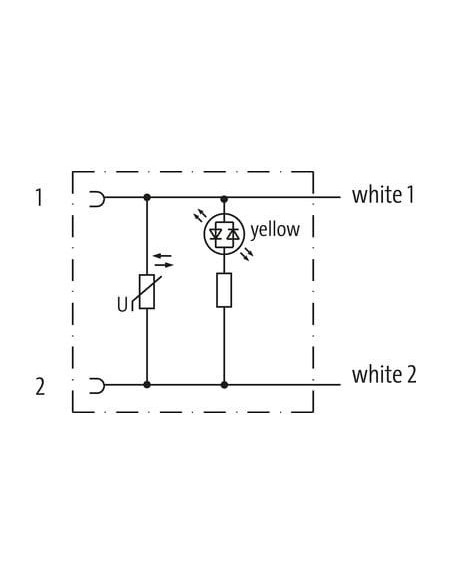

LED i VDR
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 20 m |
| Długość cięcia (osłona) | 50 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 12 V |
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC min. | 12 V |
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 50 mm |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Varistor |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały 1, biały 2 |
General data | Cable
| Identyfikacja przewodu | R21 |
| Printing color of wire insulation | czarny (biała izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Stranding | 2 wires twisted |
| Filler | tak |
| wire arrangement | biały 1, biały 2 |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | Radox EM 104 |
| Outer-diameter (jacket) | 4,75 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | Radox EI 303 |
| Amount wires | 2 |
| Outer diameter insulation | 1,62 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Printing color of wire insulation | czarny (biała izolacja) |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,23 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 1000 V |
| Max. rated voltage (conductor - ground) | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 120 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 3 x Outer diameter |
| Promień gięcia (w ruchu) | 4 x Outer diameter |
Zawór Junior Timer 90° LED+VDR na kabel – profesjonalne rozwiązanie do instalacji elektrozaworów
Zawór Junior Timer 90° LED+VDR to wysokiej klasy przyłącze elektryczne z przewodem o długości 20 m, dedykowane do pracy w układach zasilanych napięciem 12–24 V AC/DC. Kątowy kształt oraz kompaktowa budowa z tworzywa sztucznego o wysokiej odporności chemicznej czynią ten produkt niezawodnym elementem w instalacjach automatyki, hydrauliki i pneumatyki.
Wytrzymała i funkcjonalna obudowa z wysokiej jakości tworzywa sztucznego
Obudowa wykonana jest z trudnopalnego materiału, który zapewnia dobrą odporność na działanie chemikaliów oraz olejów, co umożliwia stosowanie w wymagających warunkach przemysłowych. Czarna kolorystyka obudowy zwiększa estetykę oraz wszechstronność zastosowania.
Wskaźnik LED oraz zabezpieczenie VDR – pewna diagnostyka i ochrona
Wbudowana dioda LED o żółtym kolorze umożliwia szybką wizualną kontrolę stanu pracy, natomiast obecność warystora (VDR) chroni układ przed przepięciami, gwarantując długą i stabilną pracę urządzenia. Rozwiązanie z LED i VDR jest szczególnie cenione w środowiskach narażonych na skoki napięciowe.
Niezawodne i uniwersalne zastosowanie przemysłowe
Złącze Junior Timer jest kompatybilne z szeroką gamą cewek elektromagnetycznych w instalacjach przemysłowych, maszynach produkcyjnych, liniach montażowych oraz systemach automatyki i sterowania. Odpowiednie do pracy z sygnałami o niskim i średnim napięciu, dzięki wysokim parametrom elektrycznym i mechanicznym.
- Zasilanie: 12–24 V AC / DC
- Wytrzymałość temperaturowa: od –25°C do +85°C (element przyłączeniowy), od –50°C do +120°C (przewód – praca stała)
- Stopień ochrony: wysoka odporność na zabrudzenia oraz trudne warunki przemysłowe
- Przekrój przewodu: 0,75 mm², wysokiej jakości żyły z miedzi cynowanej
- Odporność chemiczna i na oleje: umożliwia zastosowanie w trudnych środowiskach pracy
- Długość kabla: 20 metrów dla elastycznych rozwiązań montażowych
Bezpieczeństwo montażu i eksploatacji
Opaska kodująca zapewnia poprawną identyfikację oraz szybką instalację. Zaleca się stosowanie dodatkowych zabezpieczeń przed obciążeniami mechanicznymi, np. opasek zaciskowych. Minimalne promienie gięcia kabla powinny być przestrzegane, aby nie obniżać stopnia ochrony IP.
Nowoczesna konstrukcja przewodu – przewaga w automatyce
Przewód wykonany z Radox EM 104 z izolacją Radox EI 303 oferuje znakomitą odporność na wysokie temperatury, elastyczność oraz łatwość układania. Jest odporny na działanie płomienia według IEC 60332-2-2, UL 1581 oraz ma dobrą odporność na paliwa i oleje według DIN EN 60811-404.
Typowe zastosowania zaworu Junior Timer 90° LED+VDR
- Automatyka przemysłowa: sterowanie cewkami zaworów i siłowników
- Hydraulika i pneumatyka: podłączenie cewek elektromagnesów
- Maszyny produkcyjne oraz procesowe – stabilne połączenie i niezawodność pracy
- Aplikacje wymagające szybkiej kontroli stanu pracy dzięki wskaźnikowi LED
Zawór Junior Timer 90° LED+VDR na kabel sprawdzi się wszędzie tam, gdzie wymagana jest niezawodność, łatwość montażu oraz odporność na trudne warunki środowiskowe. To doskonała propozycja do profesjonalnych zastosowań przemysłowych.
