MSUD

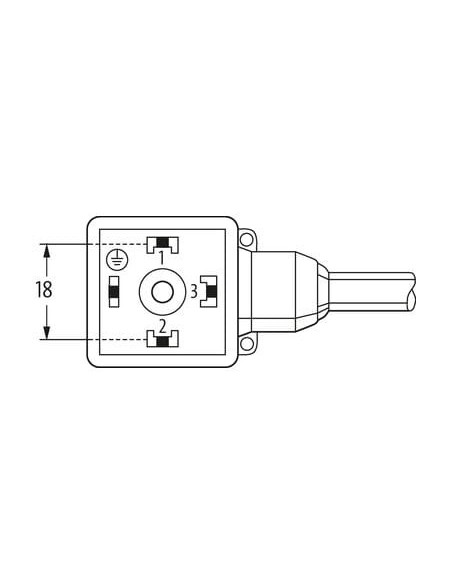

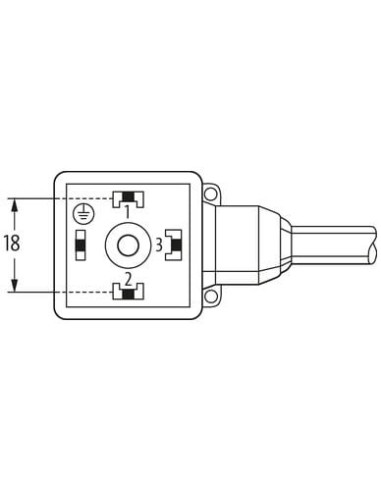

Typ A (18 mm)
0...230 V AC/DC
bez komponentów
PE względem odejścia kablowego (0°)
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Norma produktu | DIN EN 175301-803 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 10 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 637 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor zaworowy MSUD typ A 18 mm 7000-18111-6371000 – Złącze zaworowe przemysłowe
Konektor zaworowy MSUD typ A 18 mm o kodzie produktu 7000-18111-6371000 to profesjonalne złącze elektryczne przeznaczone do zasilania oraz sterowania zaworami elektromagnetycznymi, czujnikami oraz innymi urządzeniami automatyki przemysłowej. Standardowy rozmiar typu A (18 mm) gwarantuje zgodność z normą DIN EN 175301-803, co umożliwia łatwą integrację z większością instalacji przemysłowych.
Główne zalety konektora zaworowego MSUD typ A
- Wysoki stopień ochrony IP66K, IP67 – odporność na pył, wodę oraz czyszczenie wysokociśnieniowe, idealny do trudnych warunków przemysłowych.
- Wytrzymała i odporna obudowa – wykonana z chemicznie odpornego tworzywa PBT, odporna na oleje i różnorodne środki chemiczne.
- Szeroki zakres temperatur pracy – praca w temperaturach od -25°C do +85°C, co pozwala na stosowanie zarówno w chłodniach, jak i w wysokotemperaturowych środowiskach przemysłowych.
- Prosty i pewny montaż – mocowanie przy pomocy śrub montażowych M3 zapewnia stabilność i bezpieczeństwo połączenia.
- Kabel PUR o długości 10 m – wysokiej jakości przewód odporny na ścieranie, zginanie oraz działanie środków chemicznych, zapewniający długą żywotność w wymagających instalacjach.
Zastosowanie konektora MSUD – typowe obszary przemysłowe
Konektory zaworowe typu A wykorzystywane są powszechnie w instalacjach automatyki przemysłowej, m.in. do podłączania zaworów hydraulicznych i pneumatycznych, cewek elektromagnetycznych, czujników ciśnienia, siłowników, wyłączników krańcowych oraz innych komponentów wymagających niezawodnego połączenia elektrycznego i ochrony IP.
- Automatyka przemysłowa oraz linie produkcyjne
- Systemy hydrauliczne i pneumatyczne
- Technika procesowa, np. uzdatnianie wody, przemysł spożywczy
- Maszyny pakujące, rozlewnicze, transportowe
- Instalacje pracujące w warunkach narażenia na wilgoć i pył
Budowa złącza i przewodu
Obudowa konektora ma wymiary 18 x 27 x 27 mm i została wykonana z wytrzymałego materiału PBT w kolorze czarnym. Przewód o długości 10 m posiada czterożyłową konstrukcję (3 żyły czarne, 1 zielono-żółta) i został wykonany w izolacji PUR, odpornej na przecięcia, promieniowanie UV, oleje oraz ścieranie. Złącze wyposażone jest w zaciski o gwincie M3.
Bezpieczeństwo, normy i certyfikaty
- Spełnia wymagania normy DIN EN 175301-803
- Klasyfikacja cURus – produkt certyfikowany, przeznaczony na rynek międzynarodowy
- Stopień ochrony IP66K, IP67
- Wolny od substancji szkodliwych: bez halogenów, bezołowiowy, wolny od kadmu, FCKW oraz silikonu
Krótka instrukcja montażu
- Założyć konektor na odpowiednią cewkę lub urządzenie
- Przymocować za pomocą śrub M3 dla zapewnienia właściwego docisku
- Zachować minimalny promień gięcia przewodu (5 x średnica zewnętrzna przy instalacji stałej)
- Unikać nadmiernych obciążeń mechanicznych – stosować odciążenie przewodu (opaski, prowadniki kablowe)
Konektor zaworowy MSUD typ A 18 mm 7000-18111-6371000 to niezawodny wybór do każdej instalacji przemysłowej, w której wymagane jest solidne i bezpieczne połączenie zaworów oraz innych elementów systemów automatyki. Modularność, odporność na trudne warunki pracy oraz uniwersalność zastosowań czynią go jednym z najczęściej wybieranych rozwiązań w branży przemysłowej.
