MSUD

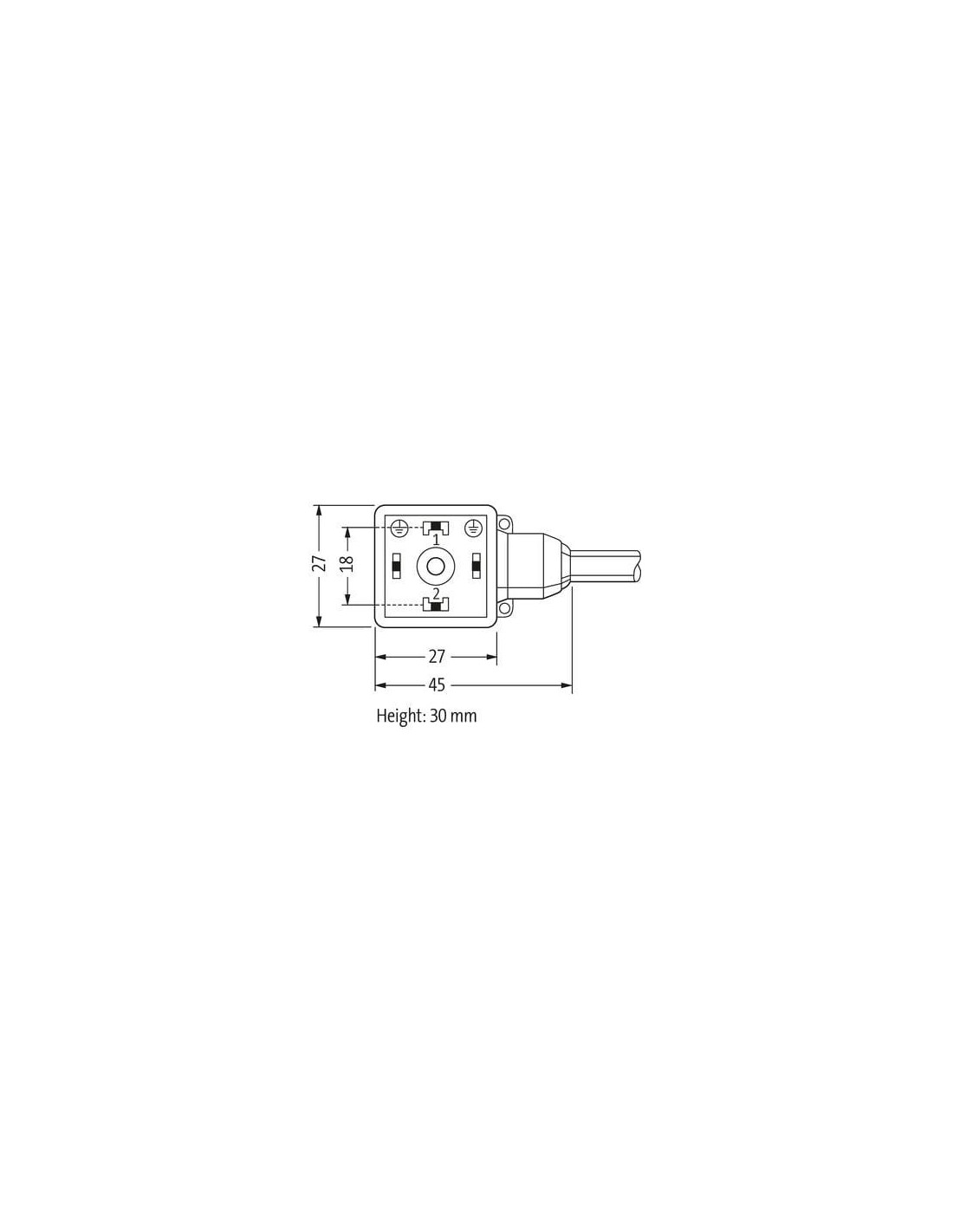

Typ A (18 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
PE zmostkowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 026 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | żółty |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

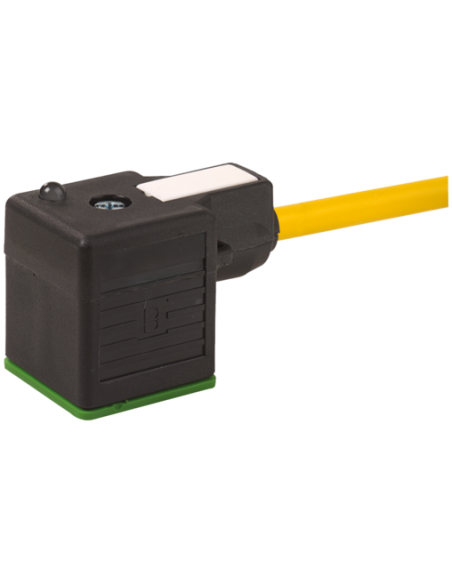

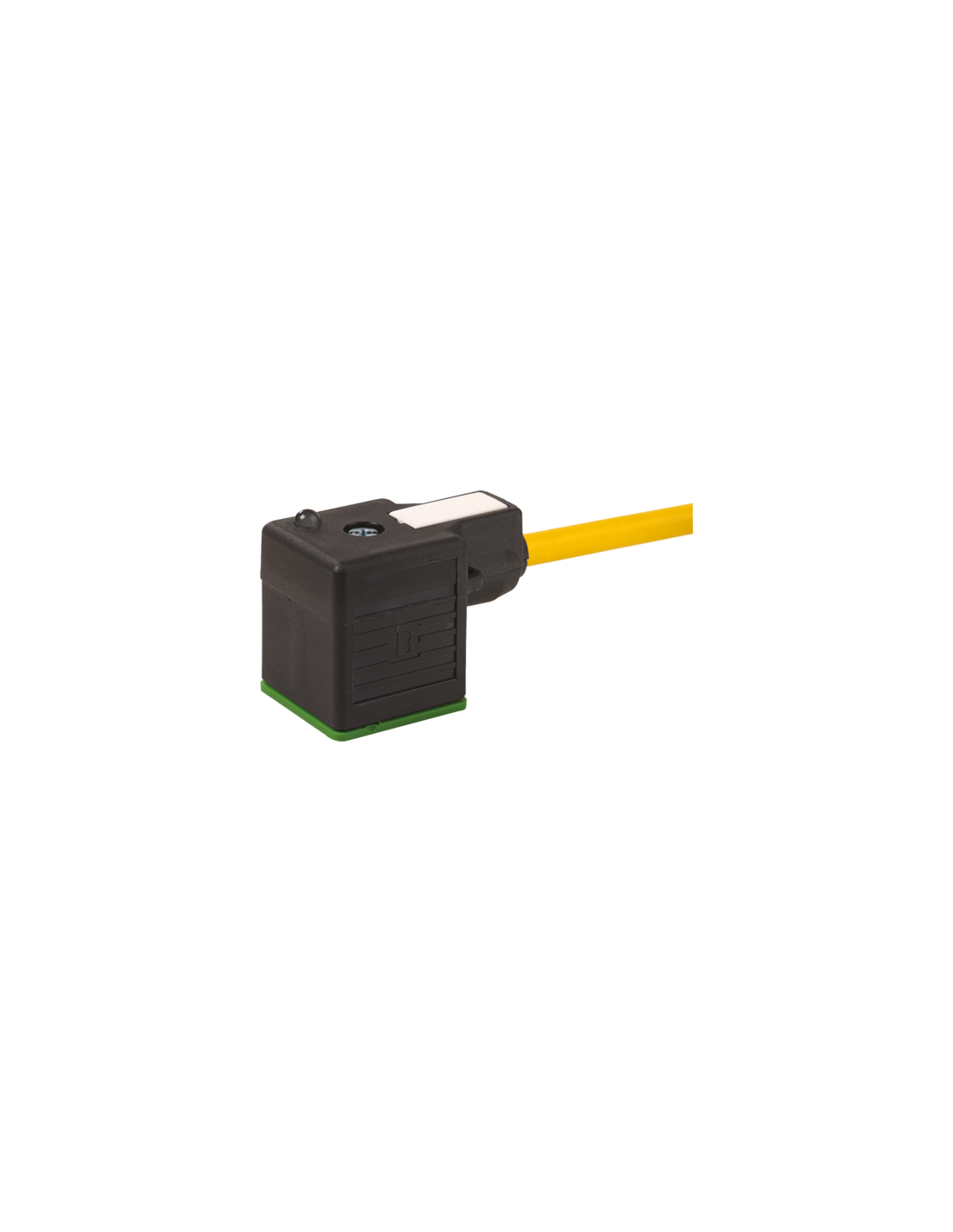

Konektor zaworowy MSUD typ A 18 mm do przewodu, kod 7000-18021-0261000 – zastosowanie w automatyce przemysłowej
Konektor zaworowy MSUD typ A 18 mm to specjalistyczny element przeznaczony do bezpiecznego i niezawodnego łączenia elektromagnesów zaworów z instalacją elektryczną. Dzięki swoim właściwościom urządzenie z powodzeniem znajduje zastosowanie w nowoczesnych systemach automatyki przemysłowej, maszynach oraz urządzeniach pneumatycznych i hydraulicznych. Konektor wyposażony jest w przewód wełniany o długości 10 metrów, co zapewnia elastyczność montażu nawet w trudno dostępnych miejscach.
Najważniejsze zalety konektora zaworowego MSUD typ A
- Odporność na trudne warunki przemysłowe – solidna obudowa z tworzywa PBT odpornego na chemikalia oraz oleje.
- Wysoki stopień ochrony IP67 – gwarantuje zabezpieczenie przed pyłem i wodą, umożliwiając pracę w zapylonym i wilgotnym otoczeniu.
- Dioda LED sygnalizująca stan pracy, która znacznie ułatwia diagnostykę i serwis instalacji.
- Obwód zabezpieczający (dioda Z-diode) – skuteczna ochrona przed przepięciami i zakłóceniami elektrycznymi.
- Uniwersalność napięciowa – dedykowany do zasilania 24 V AC/DC z szerokim zakresem tolerancji.
- Długi przewód wyjściowy – 10 metrów przewodu pozwala na dowolną aranżację połączeń w szafie rozdzielczej lub na linii produkcyjnej.
Typowe zastosowania konektora MSUD typ A 18 mm
Konektor zaworowy MSUD typ A 18 mm znajduje szerokie zastosowanie m.in. w:
- przemysłowych systemach automatyki i sterowania,
- instalacjach pneumatycznych oraz hydraulicznych,
- zasilaniu cewki zaworów elektromagnetycznych,
- systemach transportu, pakowania i logistyki przemysłowej,
- aplikacjach wymagających wysokiej szczelności i odporności na czynniki zewnętrzne.
Budowa i funkcjonalność
Konektor wykonany jest z trwałego tworzywa sztucznego (PBT), a blokada i złącze śrubowe dodatkowo zabezpieczone są warstwą galwaniczną. Osłona przewodu o średnicy 5,9 mm została wykonana z wytrzymałego PUR, odpornego na ścieranie, zginanie oraz substancje chemiczne.

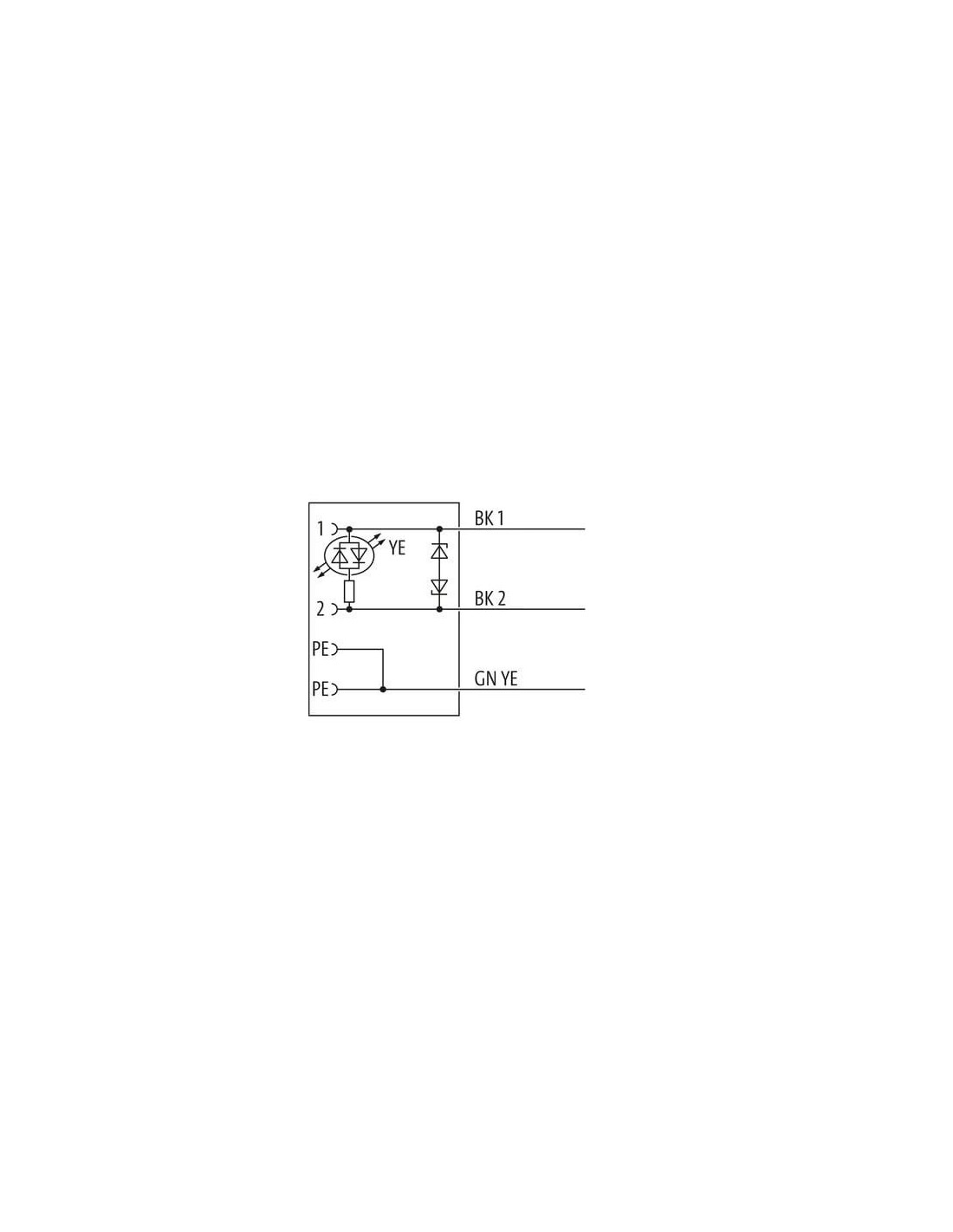

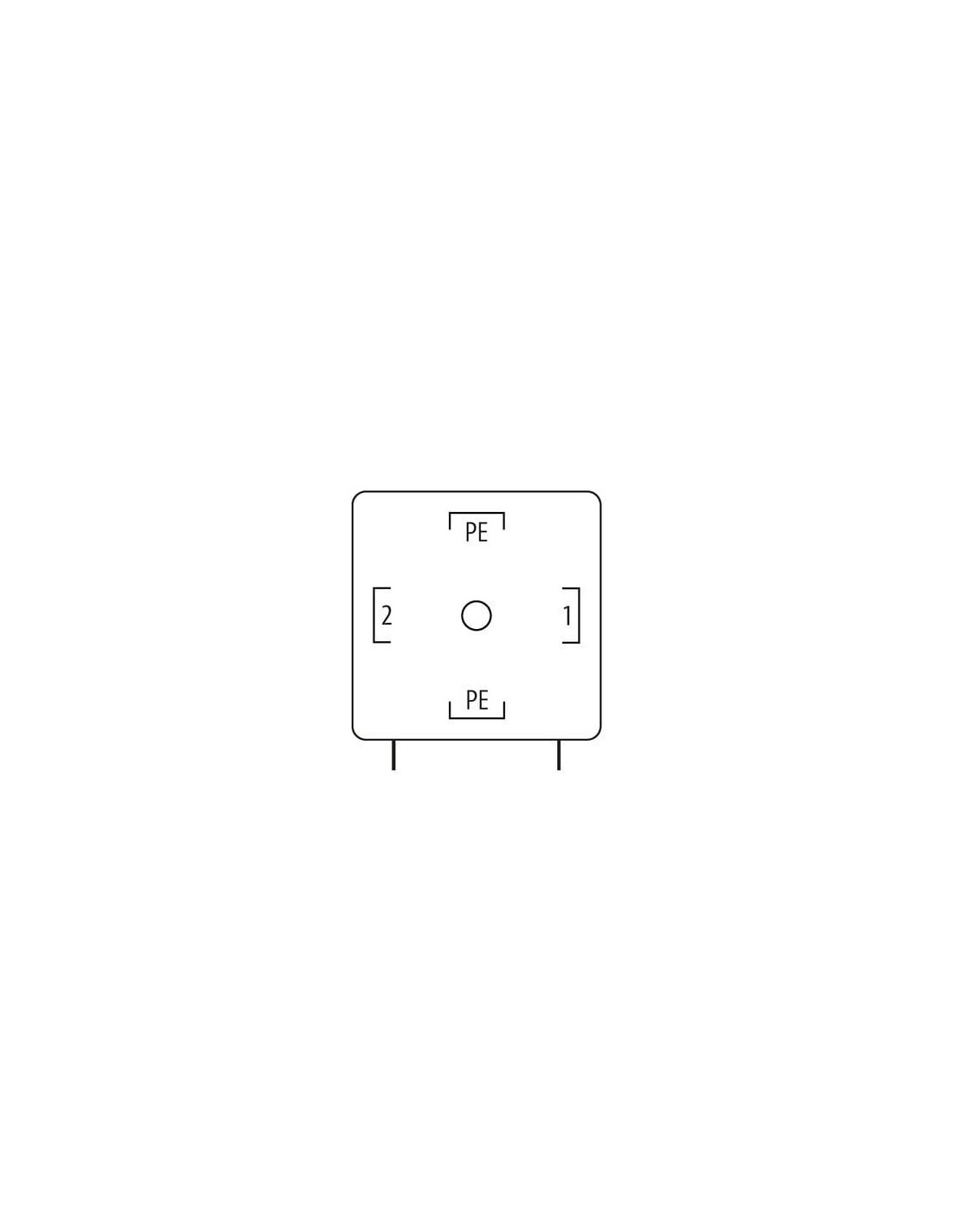

Trzy żyły przewodu (BK1, BK2, GN/YE), skręcone dla lepszej trwałości, zakończone są otwartymi końcówkami, co umożliwia elastyczne podłączanie w instalacjach. Wtyczka posiada standardowy układ pinów MSUD typ A o rozstawie 18 mm, kompatybilny z szeroką gamą zaworów elektromagnetycznych dostępnych na rynku.
Bezpieczeństwo użytkowania i normy
Konektor zaworowy spełnia wymagania norm EN IEC 60529 (IP67) oraz posiada odpowiednie certyfikaty jakości, takie jak cURus. Dzięki zabezpieczeniu przed przepięciami (znamionowy pik napięciowy 0,8 kV) oraz obecności diody LED, obsługa konektora jest w pełni bezpieczna nawet w wymagających aplikacjach przemysłowych.
Podsumowanie
Konektor zaworowy MSUD typ A 18 mm do przewodu o długości 10 m to idealny wybór do aplikacji wymagających pewności połączenia, odporności na warunki środowiskowe oraz szybkiej diagnostyki. Sprawdza się szczególnie tam, gdzie liczy się niezawodność, bezpieczeństwo oraz łatwość montażu.
Polecamy także inne produkty z kategorii: Z niezakończoną końcówką przewodu »
