MSUD
Typ A (18 mm)
24 V DC ±25%
LED (czerwona/zielona)
dla wyłącznika ciśnieniowego
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 038 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 81,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

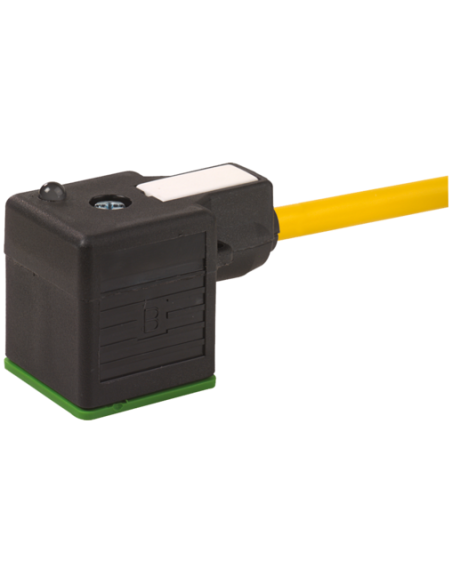

Konektor zaworowy typ A 18 mm 7000-18121-0380150 – niezawodne połączenie w automatyce
Konektor zaworowy typ A 18 mm o kodzie 7000-18121-0380150 to profesjonalne rozwiązanie przeznaczone do przemysłowych instalacji automatyki oraz układów hydraulicznych i pneumatycznych. Produkt świetnie sprawdza się jako złącze do wyłączników ciśnieniowych, elektrozaworów czy innych urządzeń wymagających stabilnego i bezpiecznego podłączenia zasilania oraz sygnałów sterujących.
Solidna konstrukcja i wysoka odporność – konektor zaworowy 24V DC
Konektor MSUD Typ A (18 mm) wyposażony jest w kabel o długości 1,5 m z wytrzymałą, żółtą izolacją wykonaną z PUR, co zapewnia wysoką elastyczność oraz odporność mechaniczną. Obudowa z PBT charakteryzuje się bardzo dobrą odpornością chemiczną i na oleje, gwarantując długotrwałą pracę nawet w trudnych warunkach przemysłowych. Wbudowane wskaźniki LED (czerwony/zielony) umożliwiają szybką diagnostykę statusu pracy.
Zastosowania konektora zaworowego typ A
- Automatyka przemysłowa – podłączanie wyłączników ciśnieniowych, elektrozaworów i urządzeń wykonawczych
- Maszyny produkcyjne – niezawodne zasilanie i sygnalizacja stanu pracy
- Pneumatyka i hydraulika – szybkie i trwałe łączenie urządzeń zasilanych napięciem 24 V DC
- Systemy bezpieczeństwa – podłączenie elementów wymagających sygnalizacji LED
Najważniejsze zalety konektora zaworowego 7000-18121-0380150
- Wysoki stopień ochrony IP67 – zabezpieczenie przed pyłem i wilgocią, nawet w trudnym środowisku pracy
- Prosty montaż – szybka instalacja poprzez przykręcenie i wsunięcie (montaż gwintowany M3)
- Uniwersalne zastosowanie – kompatybilność ze standardowymi gniazdami typu A (18 mm)
- Wytrzymały przewód – 5-żyłowa konstrukcja z przewodami miedzianymi o przekroju 0,75 mm² i wysokiej odporności na czynniki zewnętrzne
- Odporność na ogień, oleje i czynniki chemiczne – spełnia normy IEC 60332-2-2, UL 1581 oraz wymogi branży przemysłowej
Schematy podłączenia i wymiary – konektor zaworowy MSUD Typ A
Produkt posiada wyprowadzenia zgodne ze standardem MSUD Typ A, co pozwala na prosty montaż oraz łatwą integrację w istniejących systemach. Wymiar złącza to 18 mm, a wysokość całkowita złącza wynosi 30 mm. Umożliwia to montaż w ograniczonych przestrzeniach roboczych.
