MSUD
Typ A (18 mm)
24 V DC ±25%
LED (żółta/zielona)
dla wyłącznika ciśnieniowego
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 175301-803 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

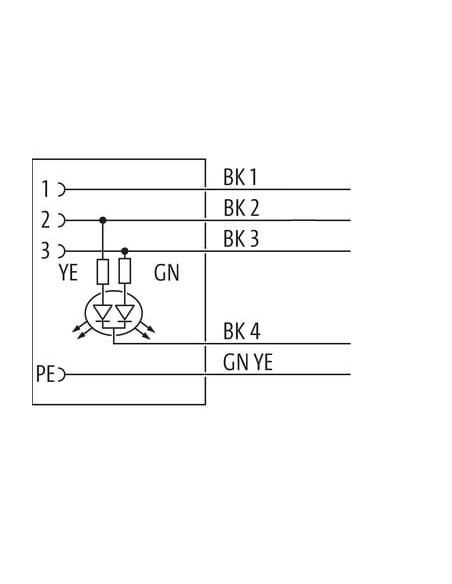

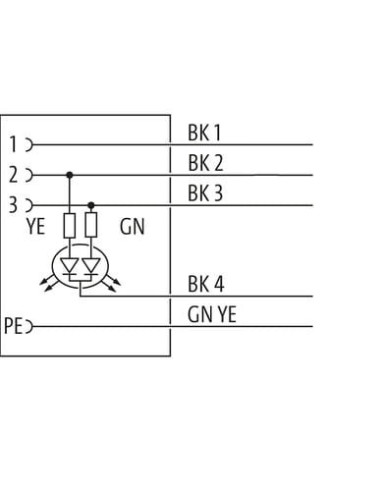

| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 228 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Sygnał |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 92,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | żółty |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Electrical function wire | Sygnał |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical function wire | Sygnał |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
Konektor zaworowy MSUD typ A 18 mm 7000-18141-2280500 – niezawodne połączenie do wyłączników ciśnieniowych
Konektor zaworowy MSUD typ A 18 mm do kabla wełnianego to profesjonalny element instalacyjny dedykowany do zastosowań przemysłowych, zwłaszcza w układach automatyki oraz w urządzeniach wymagających solidnych i trwałych połączeń elektrycznych. Produkt charakteryzuje się wysoką jakością wykonania, zgodnością z normą DIN EN 175301-803 oraz szerokim zakresem możliwości montażowych.
Najważniejsze cechy konektora MSUD typ A 18 mm do wyłączników ciśnieniowych
- Obudowa z tworzywa PBT – zapewnia odporność chemiczną oraz na oleje, co czyni go doskonałym wyborem do zastosowań przemysłowych.
- Zintegrowane diody LED (żółta/zielona) – wyraźne oznaczenie statusu działania, ułatwiające diagnozowanie stanu pracy urządzenia i szybkie wykrywanie usterek.
- Stopień ochrony IP67 – pyłoszczelność oraz odporność na zanurzenie w wodzie, gwarantujące bezpieczną i długotrwałą eksploatację również w trudnych warunkach środowiskowych.
- Wysokie parametry elektryczne – napięcie robocze 24 V DC (±25%), maksymalny prąd 4 A, co umożliwia pracę przy obciążonych sygnałach i sterowaniu ciśnieniem.
- Łatwy i szybki montaż – typ montażu „włożone, przykręcone”, śruba gwintowana M3 oraz precyzyjne wymiary zewnętrzne (18 x 27 x 27 mm, wysokość 30 mm).
- Wysokiej jakości przewód – kabel PUR/PVC o długości 5 m, odporny na zginanie oraz czynniki mechaniczne, w konstrukcji 5-żyłowej o przekroju 0,75 mm², doskonale sprawdzający się zarówno w aplikacjach stacjonarnych, jak i ruchomych.
Zastosowania konektora zaworowego typu MSUD A 18 mm
Konektor zaworowy MSUD typ A 18 mm znajduje zastosowanie we wszelkiego rodzaju układach automatyki przemysłowej, instalacjach pneumatycznych i hydraulicznych, a także w systemach kontroli i sterowania. Doskonale sprawdza się przy podłączaniu wyłączników ciśnieniowych, zaworów elektromagnetycznych oraz urządzeń pomiarowych, gdzie kluczowe są niezawodność, szczelność oraz możliwość pracy w trudnych warunkach środowiskowych.
- Automatyka przemysłowa – szybkie przesyłanie sygnałów i niezawodne zasilanie urządzeń.
- Sterowanie maszynami – łatwa integracja z rozdzielniami i szafami sterowniczymi.
- Instalacje wodociągowe oraz HVAC – odporność na wilgoć i oleje.
- Systemy monitorowania ciśnienia.
Wytrzymałość i bezpieczeństwo – kluczowe zalety konektora MSUD A 18 mm
Niezawodność konektora jest zapewniona przez stopień ochrony IP67, odporny na czynniki atmosferyczne, pył i wodę. Materiał obudowy oraz płaszcza kabla zapewniają odporność chemiczną i mechaniczną, a także bezpieczeństwo użytkowania dzięki braku szkodliwych składników (bezołowiowy, wolny od kadmu i FCKW, bezsilikonowy).
Produkt został przystosowany do pracy w szerokim zakresie temperatur: od -25°C do +85°C, a przewód aż do 80°C (praca ciągła), dzięki czemu sprawdza się nawet w wymagających aplikacjach przemysłowych.
Łączność i kompatybilność – konektor do zaworów i przetworników
Specjalna konstrukcja konektora pozwala na uniwersalne wykorzystanie w połączeniach między zasilaniem a zaworami, przetwornikami czy czujnikami przemysłowymi. 5-żyłowa wiązka oraz możliwość sygnalizacji LED ułatwia utrzymanie porządku w instalacji oraz szybkie wykrywanie i lokalizowanie usterek.
Podsumowanie: Konektor MSUD typ A 18 mm – solidność i funkcjonalność
Wybór konektora zaworowego MSUD A typ 18 mm do kabla wełnianego Kod: 7000-18141-2280500 to gwarancja pewności połączenia, trwałości i odpowiedniej ochrony przy podłączeniu wyłączników ciśnieniowych oraz elementów automatyki. To niezawodne rozwiązanie dla przemysłu oraz automatyki maszynowej.
