Xtreme - Outdoor
Inne długości kabli są dostarczane na życzenie.
Męski prosty
6...230 V AC/DC
4-piny
bez komponentów
Kompatybilne z:
Deutsch DT06-4S
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Długość cięcia (osłona) | 20 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Family construction form | Amphenol AT06-4S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (ISO 20653:2013) | IP66K, IP68, IP69K |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P07 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 114,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

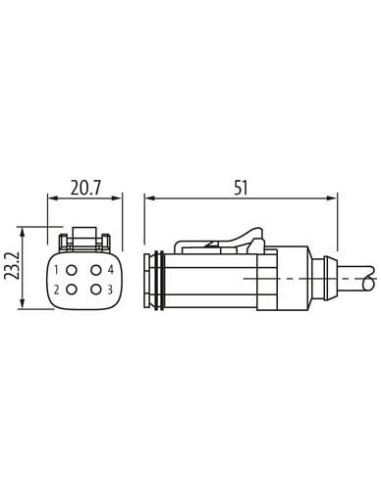

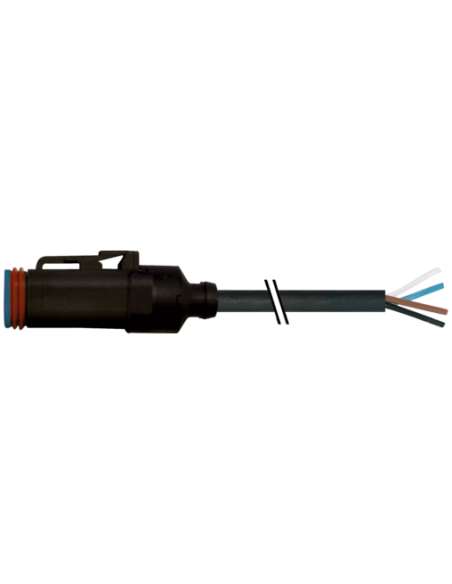

Wtyczka odprowadzająca MDC06-4s na kabel 7072-72161-P071000 – profesjonalne złącze do zastosowań zewnętrznych
Wtyczka odprowadzająca MDC06-4s to wysokiej jakości złącze kablowe przeznaczone do wymagających aplikacji zewnętrznych oraz przemysłowych. Model o kodzie 7072-72161-P071000 zapewnia pewne i bezpieczne połączenie oraz odporność na trudne warunki środowiskowe.
Zaawansowana ochrona – standardy IP66K, IP68, IP69K
Urządzenie spełnia rygorystyczne standardy szczelności IP66K/IP68/IP69K, co oznacza wysoką odporność na pył, wodę, silne strumienie wody oraz czasowe zanurzenie. Doskonale sprawdza się w aplikacjach mobilnych, maszynach budowlanych, motoryzacji, przemyśle spożywczym oraz automatyce przemysłowej.
Solidność konstrukcji – trwałość oraz wytrzymałość materiałów
Obudowa z poliamidu (PA) charakteryzuje się bardzo dobrą odpornością mechaniczną, chemiczną oraz na oleje. Uszczelnienie silikonowe zapewnia niezawodną szczelność przez długi czas użytkowania – także w wymagających warunkach.
Uniwersalne zastosowanie i łatwość montażu
- 4 piny umożliwiają wszechstronne wykorzystanie w różnych aplikacjach, np. do zasilania, sterowania czy transmisji sygnału.
- Kompatybilność z popularnymi złączami Deutsch DT06-4S oraz Amphenol AT06-4S.
- Szybka instalacja dzięki blokadzie zatrzaskowej – pewne i stabilne mocowanie.
- Przewód o długości 10 m zapewnia elastyczność montażu, także w trudno dostępnych miejscach.
- Możliwość dopasowania długości kabla na życzenie.
Przeznaczenie i typowe zastosowania
Wtyczka odprowadzająca MDC06-4s znajduje zastosowanie w:
- systemach sterowania maszyn i pojazdów roboczych,
- aplikacjach outdoorowych narażonych na wilgoć i kurz,
- automatyce przemysłowej i technice sterowania,
- przemyśle ciężkim, systemach mobilnych i maszynach rolniczych,
- systemach zasilania wymagających wysokiej szczelności.
Wytrzymała konstrukcja umożliwia stosowanie złącza także w miejscach narażonych na drgania, silne zabrudzenia czy oddziaływanie środków chemicznych – istotne jest jednak sprawdzenie kompatybilności materiałowej w przypadku bardzo agresywnych mediów.
Parametry techniczne złącza MDC06-4s – bezpieczeństwo i niezawodność
- Maksymalne napięcie robocze: 230 V AC/DC
- Maksymalny prąd: 8 A na styk
- Praca w temperaturze od -25°C do +85°C (element złącza) oraz -50°C do +90°C (przewód)
- Odporność na promieniowanie UV oraz na większość olejów i paliw.
- Skrętka miedziana o przekroju 1,5 mm² – niska rezystancja, wysoka niezawodność transmisji.
- Płaszcz PUR, żyły w izolacji PP – gwarancja długiej żywotności kabla.
Bezpieczeństwo użytkowania i montażu
Wtyczka MDC06-4s wyposażona jest w blokadę zatrzaskową zapobiegającą przypadkowemu rozłączeniu. Odpowiednia konstrukcja zapewnia również odporność na zgięcia i wibracje, a zastosowanie wysokiej jakości materiałów izolacyjnych istotnie podnosi poziom bezpieczeństwa. Przy układaniu kabla należy pamiętać o zachowaniu odpowiednich promieni gięcia w celu utrzymania pełnej klasy szczelności IP.
Podsumowanie – wtyczka odprowadzająca MDC06-4s na kabel 7072-72161-P071000
Profesjonalne złącze MDC06-4s to niezawodne rozwiązanie do zastosowań wymagających wysokiej szczelności, odporności mechanicznej oraz łatwości instalacji. Dzięki kompatybilności z popularnymi systemami, solidnej konstrukcji i przemyślanej budowie sprawdzi się zarówno w przemyśle, jak i w aplikacjach mobilnych oraz zewnętrznych.
