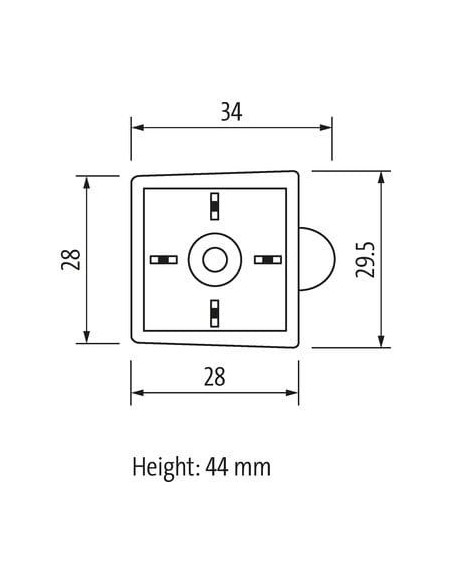

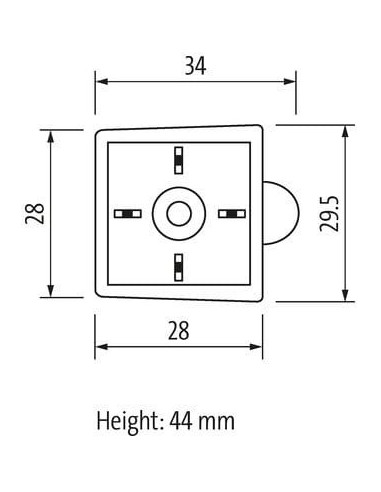

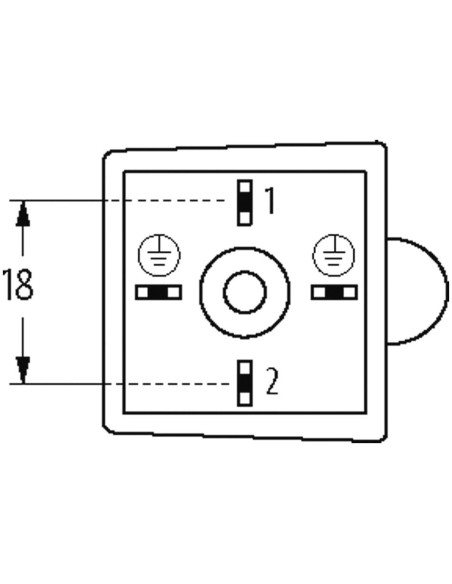

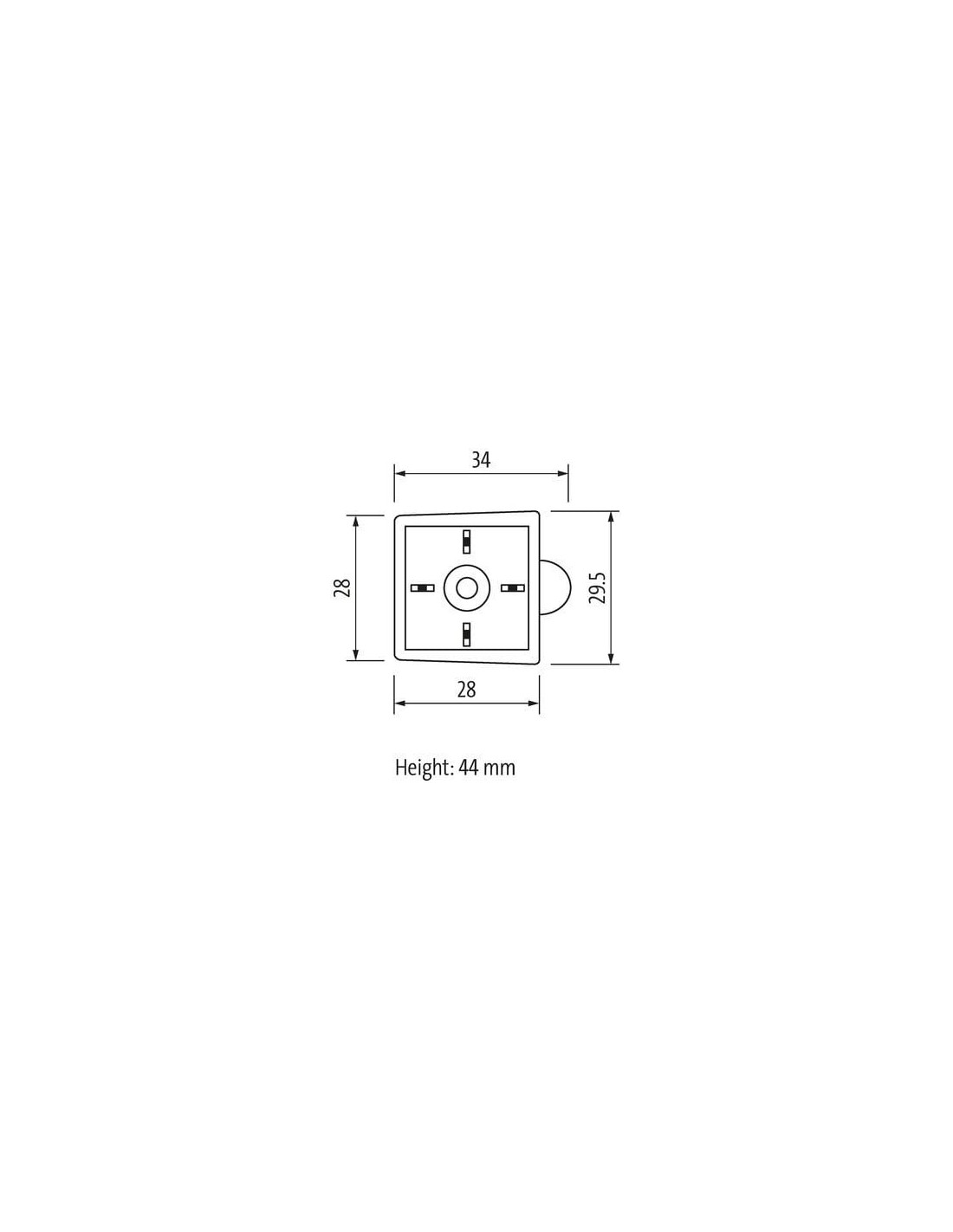

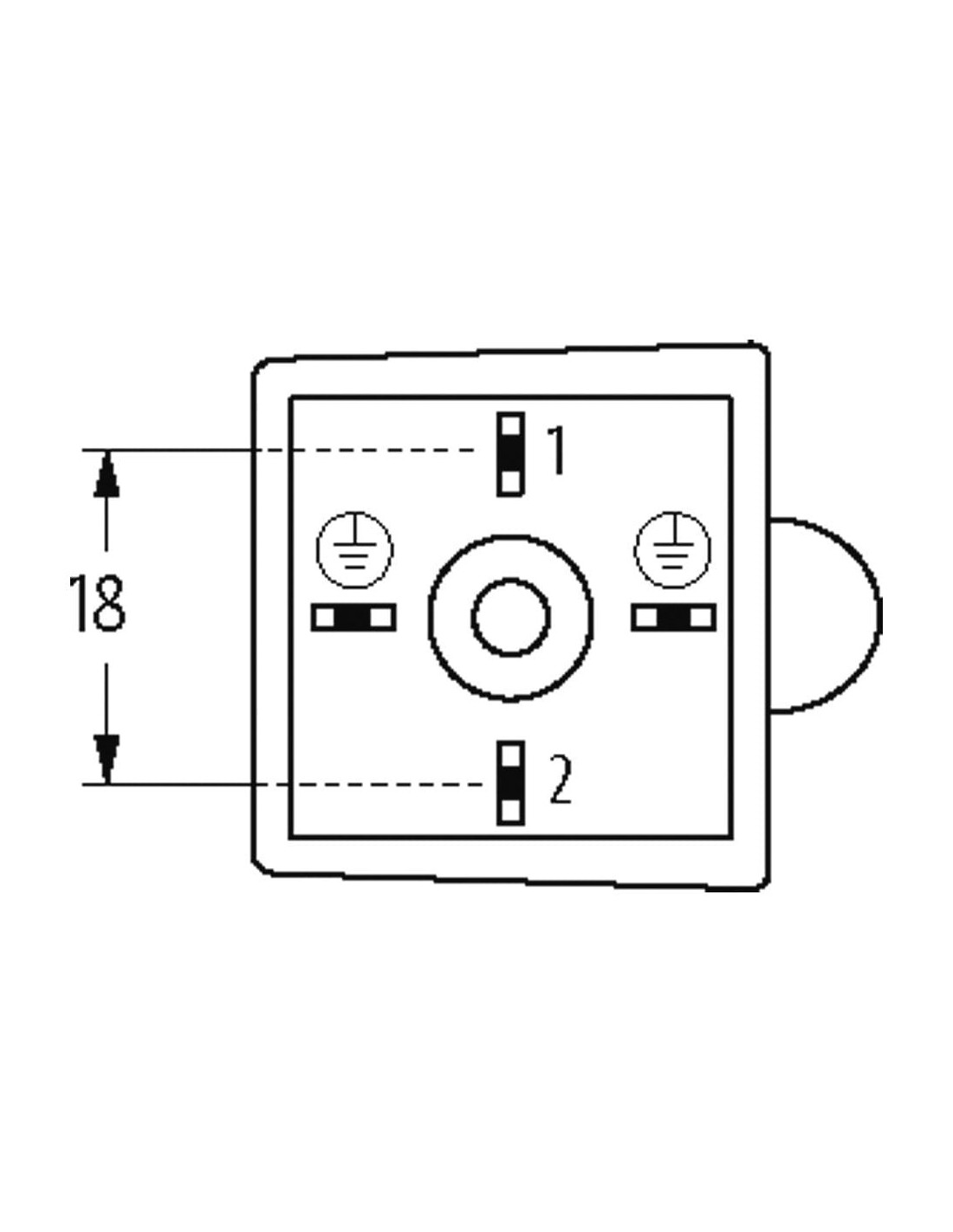

Typ A (18 mm)
max. 230 V AC/DC
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PUR |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 10 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

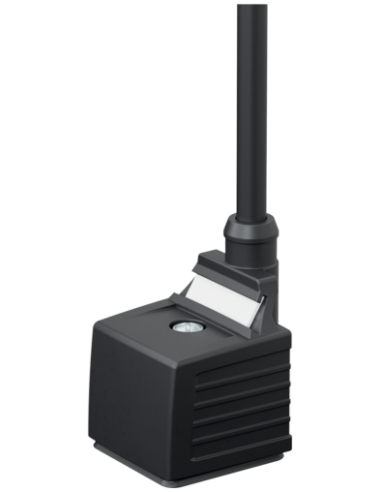

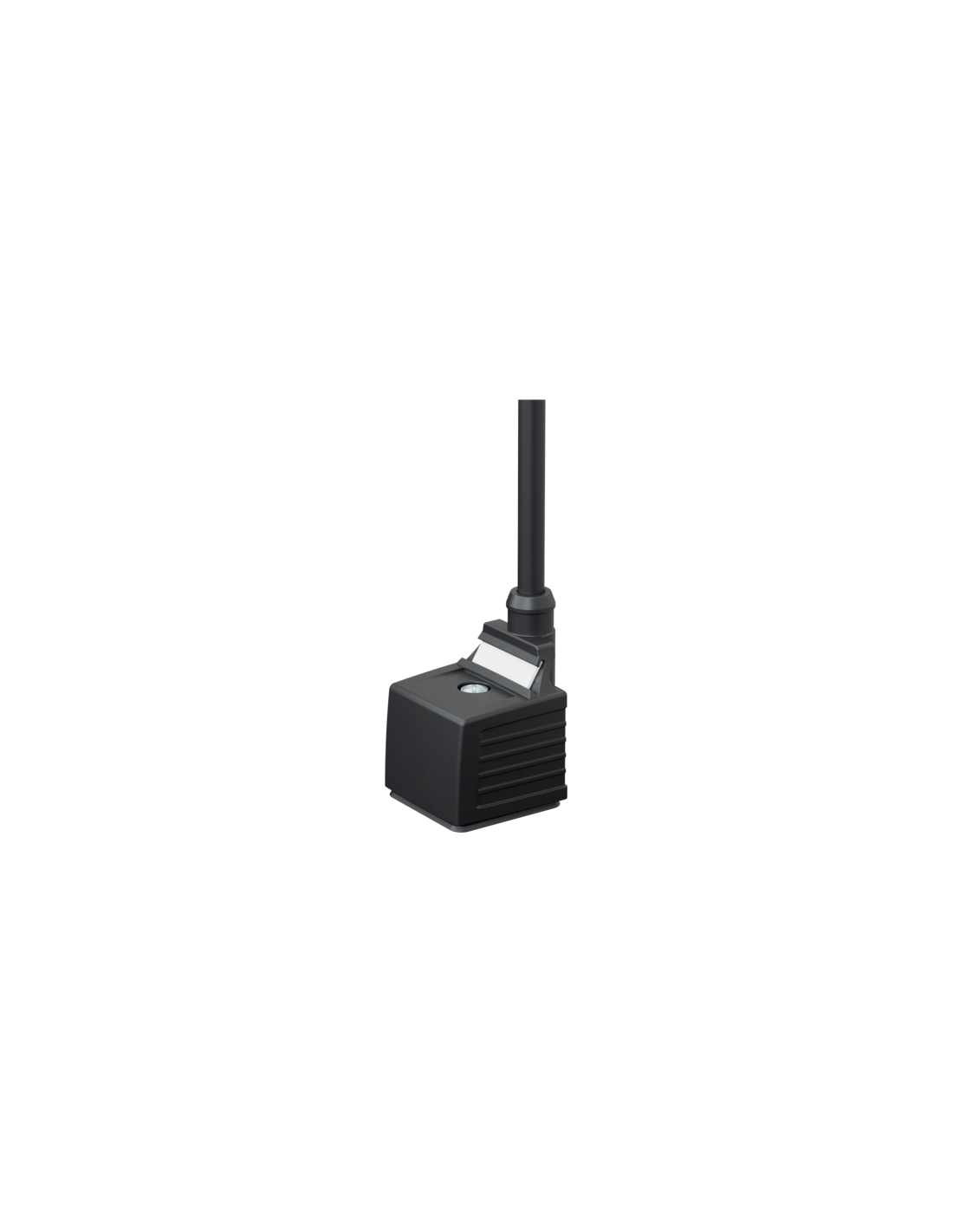

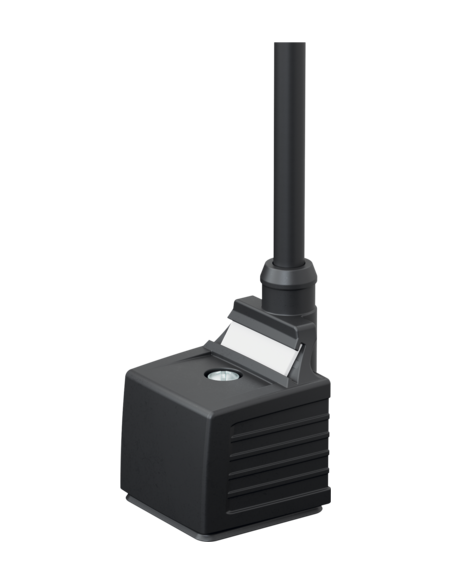

Złącze przemysłowe MSUD Basic A-18mm – wysoka niezawodność i wszechstronność
Złącze przemysłowe MSUD Basic A-18mm (kod produktu: 7000-18089-6160200) to solidne i niezawodne rozwiązanie przeznaczone do przemysłowych aplikacji automatyki. Produkt zaprojektowany z myślą o wymagających warunkach pracy, gdzie kluczowe są bezpieczeństwo, odporność na czynniki zewnętrzne oraz łatwa i pewna instalacja.
Specjalistyczna konstrukcja dla wymagających środowisk
Obudowa z tworzywa sztucznego o wysokiej odporności chemicznej i olejoodpornej gwarantuje długotrwałą pracę, nawet przy ekspozycji na agresywne media przemysłowe. Stopień ochrony IP67 zapewnia pełną szczelność przed pyłem i wilgocią, co predestynuje złącze do pracy w trudnych warunkach fabrycznych.
- Wytrzymałość mechaniczna – możliwość pracy w temperaturach od -25°C do +85°C.
- Długość kabla 2 m – wygodne podłączanie nawet w dużych rozdzielniach i szafach sterowniczych.
- Gwint M3 – szybki i solidny montaż (do wyboru: włożenie, przykręcenie).
Bezpieczeństwo i zgodność ze standardami
Złącze MSUD Basic A-18mm spełnia rygorystyczne normy bezpieczeństwa EN IEC 60529 oraz posiada liczne certyfikaty, co przekłada się na niezawodność pracy oraz zgodność z wymogami europejskich dyrektyw. Znamionowy prąd 10A oraz napięcie robocze do 230 V AC/DC czynią produkt uniwersalnym rozwiązaniem w wielu aplikacjach.
- Stopień ochrony IP67 – ochrona przed wodą i pyłem.
- Stopień zanieczyszczenia 3 – przeznaczenie do wymagających aplikacji przemysłowych.
- Blokada i połączenia galwanizowane – zwiększona odporność na korozję.
Budowa i dane techniczne kabla
Przewód trójżyłowy (PVC) o przekroju 0,75 mm² skręcany z 24 żył miedzianych klasy 5, przeznaczony do pracy stałej oraz w ruchu. Kabel wolny od ołowiu, kadmu, FCKW i silikonu, a osłona PVC oferuje wysoką elastyczność oraz odporność na uszkodzenia mechaniczne.
- Oznaczenie żył: czarny 1, czarny 2, zielono-żółty (PE)
- Maksymalne napięcie znamionowe: 500 V pomiędzy żyłami, 300 V żyła-ziemia
- Prąd pracy żyły: do 12A
- Średnica zewnętrzna kabla: 5,9 mm
- Odporność na promieniowanie UV i oleje zgodnie z normą DIN EN 60811-404
Typowe zastosowania i możliwości wykorzystania
Złącze MSUD Basic A-18mm znajduje zastosowanie w automatyce przemysłowej, systemach sterowania, inżynierii mechanicznej oraz budowie maszyn. Szczególnie polecane do łączenia urządzeń wymagających bezpiecznego zasilania oraz sygnałowych połączeń elektrycznych, np. czujników, siłowników czy elektrozaworów. Produkt sprawdzi się zarówno w nowych instalacjach, jak i podczas modernizacji już istniejących systemów, gwarantując prosty montaż i pewność działania.
Podsumowanie zalet złącza MSUD Basic A-18mm
- Trwała i szczelna konstrukcja – odporność na czynniki chemiczne, oleje i promieniowanie UV.
- Szeroki zakres temperatur pracy oraz prosty montaż.
- Uniwersalne zastosowanie w przemysłowych instalacjach elektrycznych i automatyce.
- Bezpieczeństwo potwierdzone certyfikatami oraz zgodnością z międzynarodowymi standardami.
MSUD Basic A-18mm to połączenie niezawodności, bezpieczeństwa i wszechstronności w jednym, kompaktowym rozwiązaniu złączowym.
