Dostępny
MSUD
Typ A (18 mm)
230 V AC/DC ±10%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 230 V |
| Napięcie robocze AC min. | 207 V |
| Napięcie robocze AC maks. | 253 V |
| Napięcie robocze DC | 230 V |
| Napięcie robocze DC min. | 207 V |
| Napięcie robocze DC maks. | 253 V |
| Szczytowe napięcie wyłączające maks. | 560 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 226 |
| Rodzaj przewodu | 2 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
Konektor zaworowy MSUD typ A 18 mm z kablem 5 m – 7000-18061-2260500
Konektor zaworowy MSUD typ A 18 mm to trwały i niezawodny element połączeniowy, który znajduje szerokie zastosowanie w automatyce przemysłowej, systemach sterowania oraz instalacjach maszynowych. Ten model, wyposażony w 5-metrowy kabel, został zaprojektowany z myślą o łatwym i bezpiecznym podłączeniu zaworów elektromagnetycznych. Jest odpowiedni zarówno do napięcia AC, jak i DC (230 V) i posiada diodę LED oraz obwód zabezpieczający, które ułatwiają diagnostykę oraz zwiększają bezpieczeństwo pracy.
Trwałość i wysoka odporność na czynniki zewnętrzne
Obudowa konektora wykonana jest z wysokiej jakości tworzywa PBT, charakteryzującego się doskonałą odpornością chemiczną oraz na działanie olejów. Produkt spełnia wymagania stopnia ochrony IP67, co oznacza pełną ochronę przed pyłem oraz możliwość pracy w warunkach okresowego zanurzenia w wodzie. To sprawia, że konektor nadaje się do pracy nawet w wymagających środowiskach przemysłowych.
Zastosowania konektora MSUD typ A 18 mm
- Podłączanie zaworów elektromagnetycznych w maszynach i na liniach produkcyjnych
- Automatyka przemysłowa – systemy sterowania produkcją, procesami i mediami
- Przemysł spożywczy, farmaceutyczny i chemiczny, gdzie wymagana jest wysoka odporność na środki czyszczące i oleje
- Urządzenia pracujące w terenie lub w wilgotnym środowisku
- Systemy instalacji elektrycznych wymagające solidnego zabezpieczenia połączeń
Najważniejsze cechy i zalety
- Uniwersalność – kompatybilność z zaworami typu A (18 mm)
- Wytrzymałość mechaniczna – obudowa z PBT, galwanizowane złącza śrubowe
- Wysoka klasa szczelności – ochrona IP67
- Wbudowana dioda LED – sygnalizacja pracy i ułatwienie diagnostyki
- 5-metrowy kabel PUR/PVC – odporny na ścieranie, oleje, z możliwością elastycznego prowadzenia w C-track
- Maksymalny prąd na styk: 4A, napięcie pracy 230V AC/DC ±10%
- Przemyślana konstrukcja zabezpieczeń – obwód zabezpieczający oraz specjalne zalecenia montażowe dla zapewnienia niezawodności połączenia
- Trójżyłowy przewód, odpowiedni do podłączenia z uziemieniem ochronnym
Możliwości montażowe i bezpieczne użytkowanie
Montaż konektora odbywa się poprzez włożenie i przykręcenie (gwint M3), co gwarantuje stabilne i trwałe połączenie. Zalecane jest stosowanie odpowiednich środków ochrannych, takich jak opaski kablowe, w celu zabezpieczenia przed mechanicznymi naprężeniami. Przemyślana konstrukcja pozwala zachować maksymalną szczelność i odporność na uszkodzenia nawet podczas intensywnej eksploatacji.

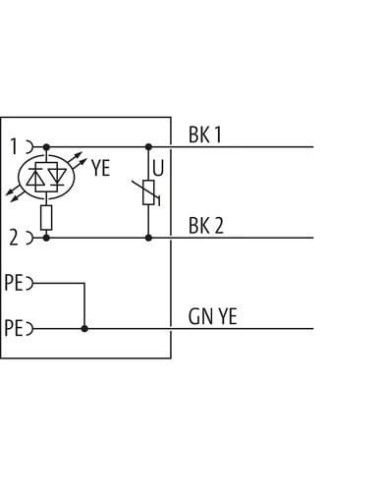

Typowa budowa i schematy połączeń
W zestawie znajduje się zestaw schematów elektrycznych i montażowych, które pozwalają na szybkie i prawidłowe podłączenie konektora do instalacji. Konektor posiada oznaczenia zacisków, w tym wyodrębnione miejsce do podłączenia przewodu ochronnego PE.
Specjalistyczny przewód z wysokimi parametrami użytkowymi
Przewód zastosowany w konektorze wykonany jest z materiałów bezhalogenowych, bezołowiowych i bezsilikonowych, co umożliwia stosowanie w środowiskach o podwyższonych wymaganiach czystości i ekologii. Posiada bardzo dobrą odporność na ścieranie, zginanie oraz kontakt z chemikaliami i olejami.
Kompatybilność i zgodność z normami
Produkt posiada certyfikaty jakości cURus oraz spełnia wymagania międzynarodowych norm dotyczących bezpieczeństwa elektrycznego, odporności ogniowej oraz odporności chemicznej i mechanicznej.
