Xtreme - Outdoor
Żeński proste
max. 24 V DC
4-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 7 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | PUR |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 514 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,79 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 58 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |

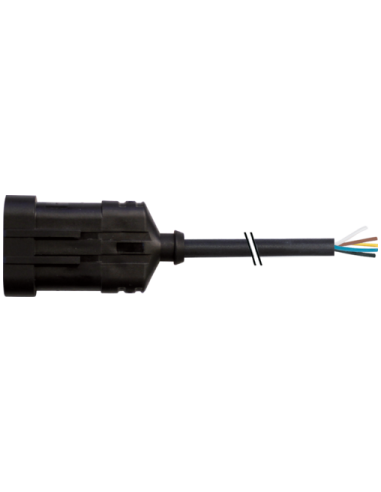

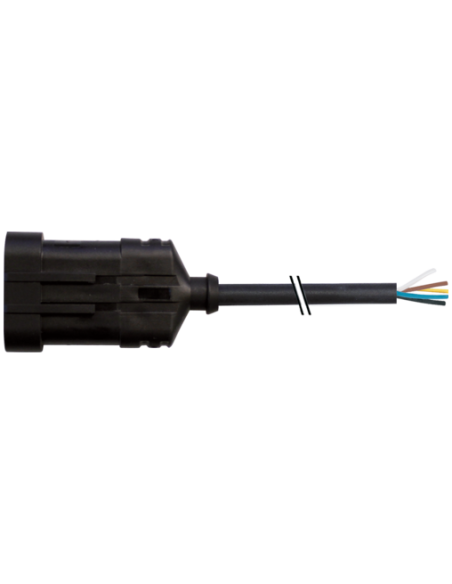

Złącze SuperSeal 4-pinowe z przewodem 1,5 m – wysoka odporność i szerokie zastosowanie
Złącze SuperSeal 4-pinowe to profesjonalne rozwiązanie przeznaczone do wymagających aplikacji elektrycznych i elektronicznych, w których niezawodność zasilania oraz szczelność połączeń mają kluczowe znaczenie. Wyposażone jest w prostą, żeńską wtyczkę oraz przewód o długości 1,5 metra, co umożliwia wygodny i elastyczny montaż w różnorodnych instalacjach przemysłowych, motoryzacyjnych i automatyki.
Najważniejsze cechy złącza SuperSeal 4-pinowego
- Stopień ochrony IP67 – pełna odporność na pył oraz zanurzenie w wodzie, idealne do trudnych warunków zewnętrznych.
- Zakres temperatury pracy od -40°C do 125°C – niezawodne działanie w szerokim spektrum środowisk.
- Wysoka odporność chemiczna i mechaniczna – solidna konstrukcja z tworzywa sztucznego, uszczelka silikonowa oraz powłoka PUR.
- 4 piny umożliwiające przesył sygnałów lub zasilania w instalacjach wielopunktowych.
- Łatwy montaż – złącze wyposażone jest w skuteczny system blokady zatrzaskowej.
- Kabel o przekroju 0,75 mm², odporny na promieniowanie UV, oleje, benzynę oraz działanie czynników atmosferycznych.
- Standard SuperSeal AMP 1.5 – popularny w branży motoryzacyjnej i przemysłowej, co pozwala na łatwą integrację z istniejącymi systemami.
Zastosowanie złącza SuperSeal – wszechstronność i niezawodność
Złącza SuperSeal od lat wykorzystywane są w motoryzacji, maszynach rolniczych oraz automatyce przemysłowej. Ich konstrukcja pozwala na bezpieczne podłączenie i transmisję sygnałów sterujących, zasilania oraz innych sygnałów użytkowych nawet w najbardziej wymagających warunkach środowiskowych.
Typowe zastosowania obejmują:
- Instalacje oświetleniowe i sygnalizacyjne w pojazdach
- Systemy czujników i aktuatorów w maszynach
- Automatykę przemysłową oraz linie produkcyjne
- Maszyny budowlane i sprzęt roboczy
- Systemy zasilania zewnętrznego w urządzeniach mobilnych

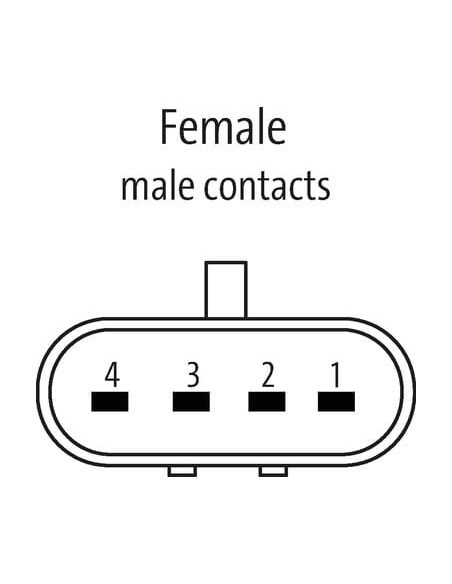

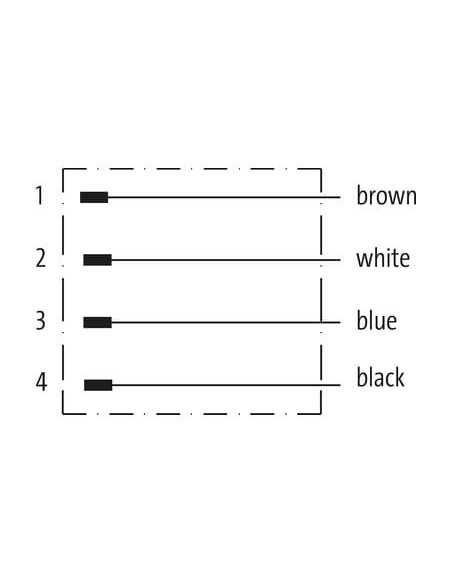

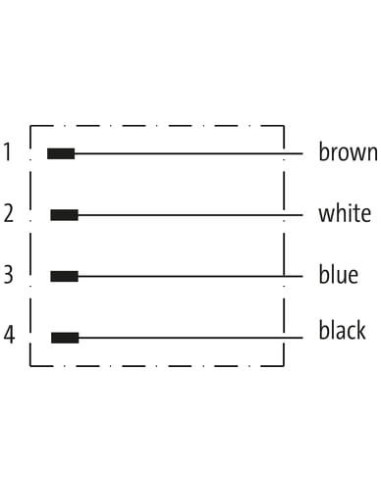

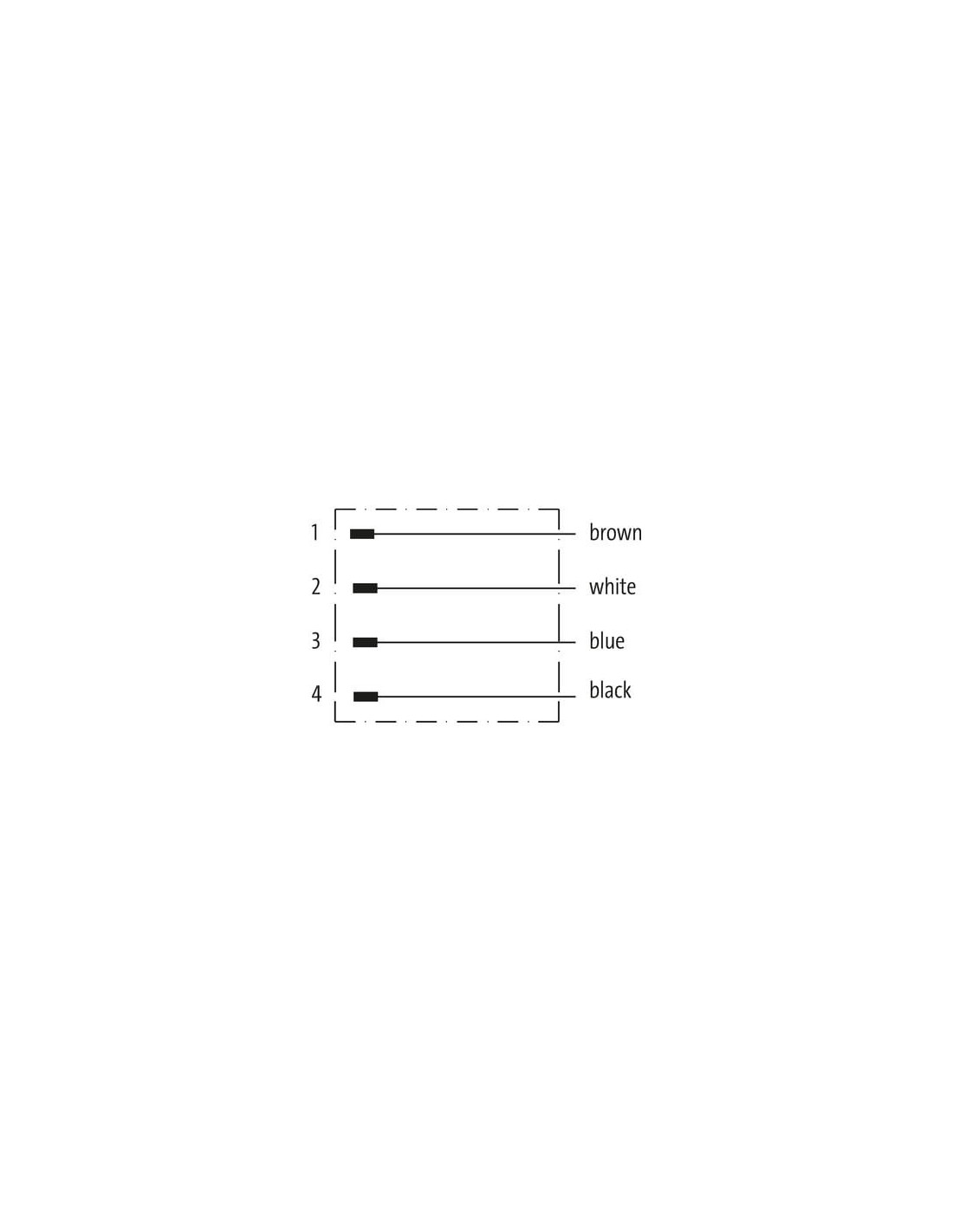

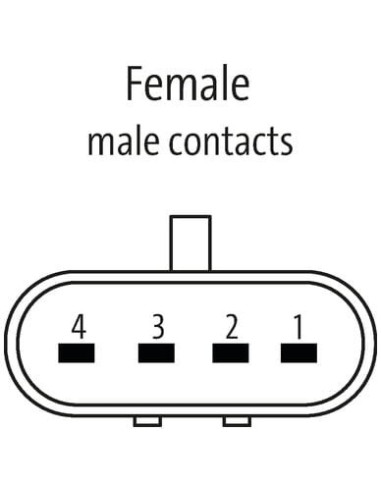

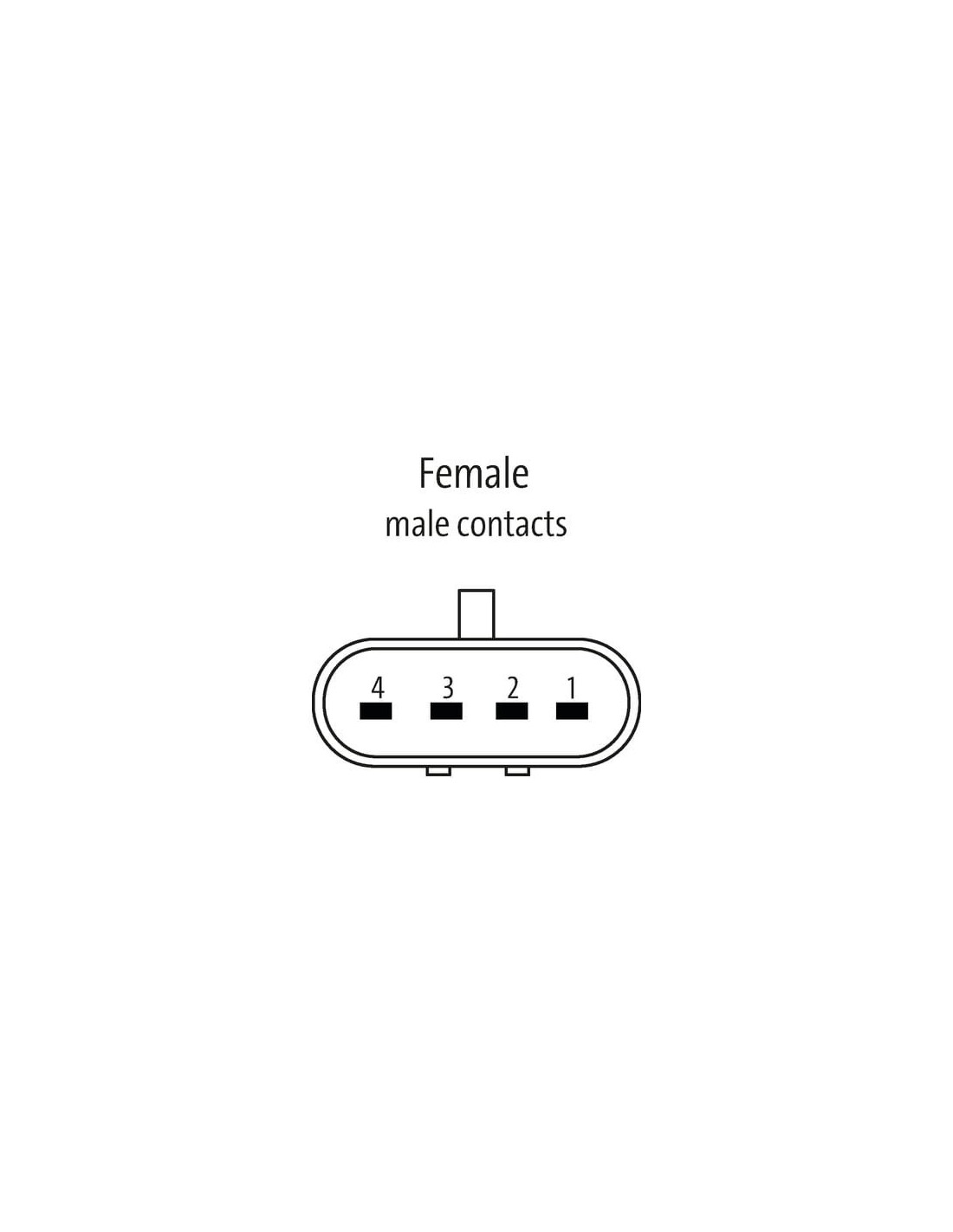

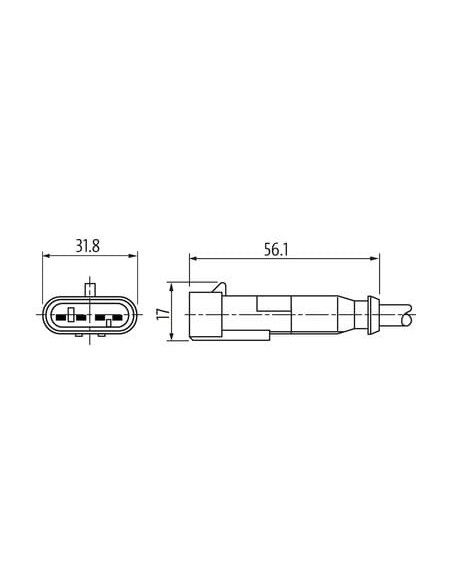

Budowa złącza i schemat połączeń
Złącze SuperSeal posiada cztery oznakowane przewody:
- 1 - brązowy
- 2 - biały
- 3 - niebieski
- 4 - czarny
Konstrukcja umożliwia pewne i trwałe połączenie z innymi komponentami systemu, a
cynowane styki zapewniają niski opór elektryczny oraz długą żywotność.
Bezpieczeństwo użytkowania złącza SuperSeal
Stosowanie konektora nie tylko ułatwia montaż instalacji, ale także znacząco podnosi jej poziom bezpieczeństwa. Połączenie spełnia normy IP67 oraz zapewnia skuteczną ochronę przed nadmiernymi naprężeniami i zanieczyszczeniami. Wykorzystanie wysokiej jakości materiałów minimalizuje ryzyko uszkodzeń oraz wydłuża czas eksploatacji komponentów.
