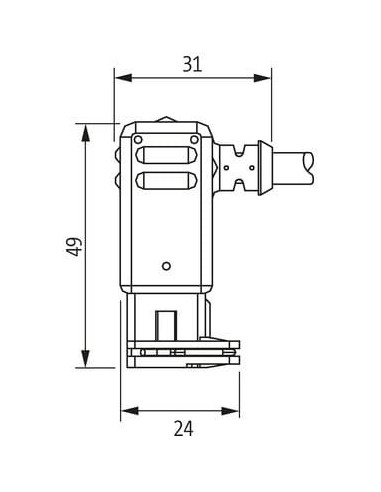

Żeński kątowe
10...24 V AC/30 V DC
LED i VDR
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 10 V |
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 12 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny, biały |
General data | Cable
| Identyfikacja przewodu | 740 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | czarny, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 2 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 64 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
Przemysłowy przewód z konektorem Junior Timer z LED i VDR – 10m
Junior Timer z kablem LED + VDR (kod produktu: 7000-70361-7401000) to nowoczesne rozwiązanie dla aplikacji przemysłowych, które wymagają niezawodnego połączenia elektrycznego, wysokiej odporności na warunki środowiskowe oraz wizualnej sygnalizacji stanu połączenia.
Kluczowe cechy i zalety przewodu Junior Timer
- Kątowy konektor żeński typu Junior Timer, spełniający wymogi wielu standardów przemysłowych.
- Kabel o długości 10 metrów – idealny do zastosowań wymagających większego zasięgu połączenia.
- Wbudowana dioda LED (żółta) jako wygodny wskaźnik stanu, ułatwiający diagnostykę i monitorowanie pracy urządzeń.
- Zaawansowana ochrona przeciwprzepięciowa (VDR) zabezpieczająca podłączone urządzenia.
- Trwała, czarna obudowa z tworzywa sztucznego o wysokiej odporności chemicznej i na oleje, zapewniająca długą żywotność w wymagających warunkach.
- Klasa szczelności IP65 – skuteczna ochrona przed pyłem oraz wilgocią, nawet w trudnych warunkach przemysłowych.
- Ogniotrwały kabel PUR z izolacją TPE-E, odporny na UV, oleje, środki chemiczne oraz uszkodzenia mechaniczne.
Typowe zastosowania przewodu Junior Timer LED + VDR
Produkt znajduje szerokie zastosowanie w automatyce przemysłowej, instalacjach maszynowych i liniach produkcyjnych. Jest dedykowany do zasilania oraz sygnalizacji czujników, siłowników i innych elementów automatyki wymagających precyzyjnego i trwałego połączenia. Umożliwia szybką diagnostykę dzięki wbudowanej diodzie LED oraz zapewnia stabilną pracę, nawet w warunkach podwyższonej wilgotności lub zapylenia.
- Systemy automatyki przemysłowej
- Linie produkcyjne i montażowe
- Instalacje w branży motoryzacyjnej
- Aplikacje narażone na działanie olejów i środków chemicznych
- Budowa maszyn
Wytrzymała i bezpieczna konstrukcja – Junior Timer do wymagających środowisk
Dzięki wysokiej odporności temperaturowej roboczej (od -25°C do +85°C dla złącza, -50°C do +90°C dla kabla), produkt doskonale sprawdzi się zarówno w chłodniach, jak i w przypadku maszyn generujących wysokie temperatury. Specjalna konstrukcja oraz zastosowanie materiałów bezhalogenowych i ekologicznych pozwala na użytkowanie również w środowiskach o podwyższonych wymaganiach w zakresie bezpieczeństwa.
Zintegrowany system oznaczeń oraz czytelna identyfikacja przewodów (czarny, biały) ułatwiają szybki oraz bezbłędny montaż i konserwację.
Najważniejsze atuty Junior Timer LED + VDR z przewodem 10m
- Bezpieczne i stabilne połączenie dla szerokiej gamy zastosowań przemysłowych
- Wbudowana sygnalizacja LED ułatwia serwis i nadzór nad stanem połączenia
- Wytrzymałość, elastyczność i odporność na zginanie potwierdzona liczbą cykli pracy w prowadnicy
- Pewna ochrona urządzeń dzięki zastosowaniu warystora (VDR)
- Możliwość zamówienia wersji z inną długością przewodu – na zapytanie
Junior Timer LED + VDR 10m to rozwiązanie dedykowane do zastosowań przemysłowych, w których niezawodność, bezpieczeństwo i łatwość montażu mają kluczowe znaczenie.
