Xtreme - Outdoor
Męski prosty
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
6 ... 32 V AC/DC
4-piny
Ekranowany
bez komponentów
bez koszulek kablowych
Kompatybilne z:
Deutsch DT06-4S
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
| Długość kabla | 7,5 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| odpowiedni do peszli (Ø wewnętrzna) | 13 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Długość cięcia (osłona) | 40 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 40 mm |
| Family construction form | Amphenol AT06-4S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (ISO 20653:2013) | IP66K, IP68, IP69K |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski, szary, rosa, biały, czarny |
General data | Cable
| Identyfikacja przewodu | 260 |
| Kolor izolacji | żółty |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 wires z Sposób łączenia twisted |
| Filler | tak |
| wire arrangement | , niebieski, szary, rosa, biały, czarny |
Mechanical data | Cable
| Cable weigth | 99 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Outer-diameter (jacket) | 8,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | czarny |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 2,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | PP |
| Outer diameter wire insulation (Data) | 2 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 16 |
| Diameter of single wires (Data) | 0,2 mm |
| Conductor crosssection wire (Data) | 0,5 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 60 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Obciążalność prądowa min. żyły (dane) | 7,2 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 40,1 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Dystans (C-track) | 5 m | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s |
| Liczba cykli skręcania | Mio. |
| Prędkość skrętu | Cykle/min |

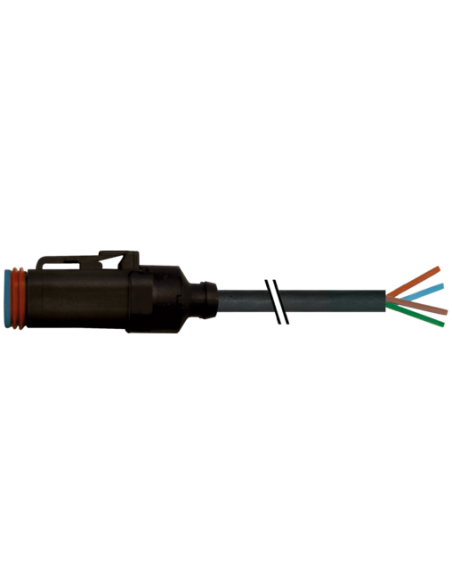

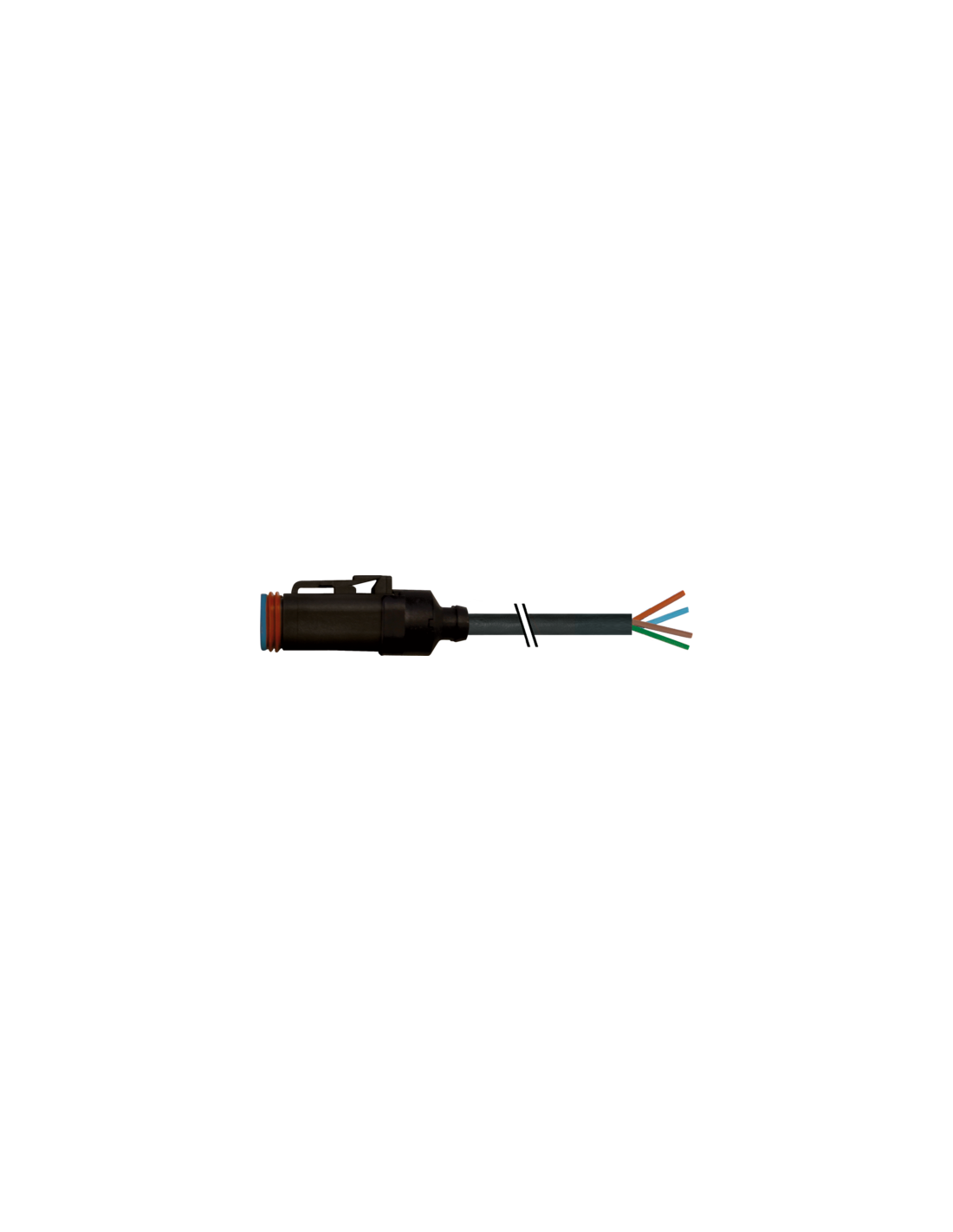

Wtyczka zaworowa MDC06-4s do przewodu 7072-72165-2600750 – niezawodne połączenie w trudnych warunkach
Wtyczka zaworowa MDC06-4s o długości kabla 7,5 m to zaawansowane rozwiązanie do profesjonalnych zastosowań w automatyce przemysłowej i systemach sterowania. Zaprojektowana została z myślą o warunkach zewnętrznych i wymagających aplikacjach, gwarantując stabilność działania nawet przy narażeniu na niekorzystne czynniki środowiskowe.
Najważniejsze cechy wtyczki MDC06-4s – solidna konstrukcja i odporność
- Kompatybilność z popularnymi złączami Deutsch DT06-4S oraz Amphenol AT06-4S, szeroko stosowanymi w przemyśle, maszynach mobilnych i pojazdach specjalistycznych.
- 4-piny zapewniają uniwersalność połączeń sygnałowych i zasilających.
- Wysoka odporność mechaniczna i chemiczna – obudowa z wytrzymałego tworzywa sztucznego PA charakteryzuje się odpornością na oleje, benzyny, wilgoć, kurz, a także intensywne środki chemiczne.
- Zaawansowana szczelność: stopień ochrony IP66K, IP68 i IP69K według ISO 20653:2013 umożliwia użytkowanie w środowiskach narażonych na wodę pod ciśnieniem oraz kurz.
- Bezpieczna praca w szerokim zakresie temperatur: od -25°C do 85°C (wtyczka), kabel od -40°C do 80°C, co pozwala na montaż w otwartej przestrzeni oraz w przemyśle ciężkim.
- Solidna blokada zatrzaskowa ułatwiająca szybki i pewny montaż połączenia.
- Kabel ekranowany o podwyższonej odporności na zakłócenia elektromagnetyczne.
Budowa i jakość przewodu – bezpieczeństwo i niezawodność transmisji
Kabel o długości 7,5 m wykonany jest z wysokiej jakości materiałów: płaszcz z PUR, wewnętrzny płaszcz z PVC oraz izolacja z PP, zapewniają maksymalną ochronę przewodów oraz odporność na ścieranie, zginanie, działanie chemikaliów i promieniowania UV.
- Przewody: 4 żyły o standardowym kodowaniu kolorystycznym (brązowy, zielony, pomarańczowy, niebieski).
- Maksymalny prąd roboczy na styk: 4 A przy napięciu 6–32 V AC/DC.
- Odporność na płomień zgodnie z IEC 60332-2-2 oraz UL 1581.
Zastosowania przemysłowe – tam, gdzie liczy się wytrzymałość
Wtyczka zaworowa MDC06-4s znajduje zastosowanie w:
- automatyce przemysłowej (linie produkcyjne, maszyny CNC, robotyka),
- hydraulice siłowej i systemach zaworowych,
- maszynach rolniczych, budowlanych i pojazdach specjalistycznych,
- systemach energetycznych i transportowych,
- środowiskach wymagających wysokiej odporności na pył, wilgoć i wibracje.
Możliwości i zalecenia montażowe
Produkt wyposażony jest w wysokiej jakości złącze oraz ekranowany kabel, co zapewnia odporność na zakłócenia i stabilność sygnału, nawet w warunkach dużego obciążenia elektromagnetycznego. Rekomenduje się stosowanie dodatkowych środków ochrony przed obciążeniami mechanicznymi, takich jak opaski zaciskowe, oraz przestrzeganie minimalnych promieni gięcia podczas instalacji, aby zachować szczelność klasy IP.
Dzięki uniwersalności, trwałości i odporności wtyczka MDC06-4s jest idealnym wyborem do rozbudowanych i wymagających systemów automatyki oraz instalacji przemysłowych, które potrzebują pewnych i bezawaryjnych połączeń elektrycznych, nawet w skrajnych warunkach zewnętrznych.
