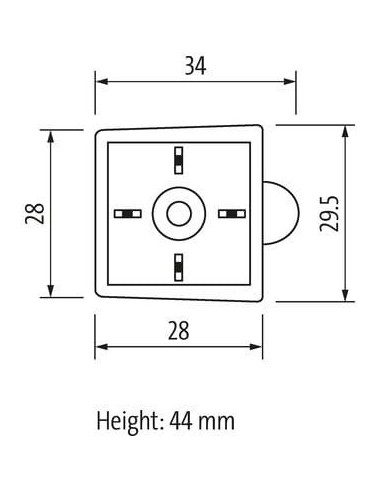

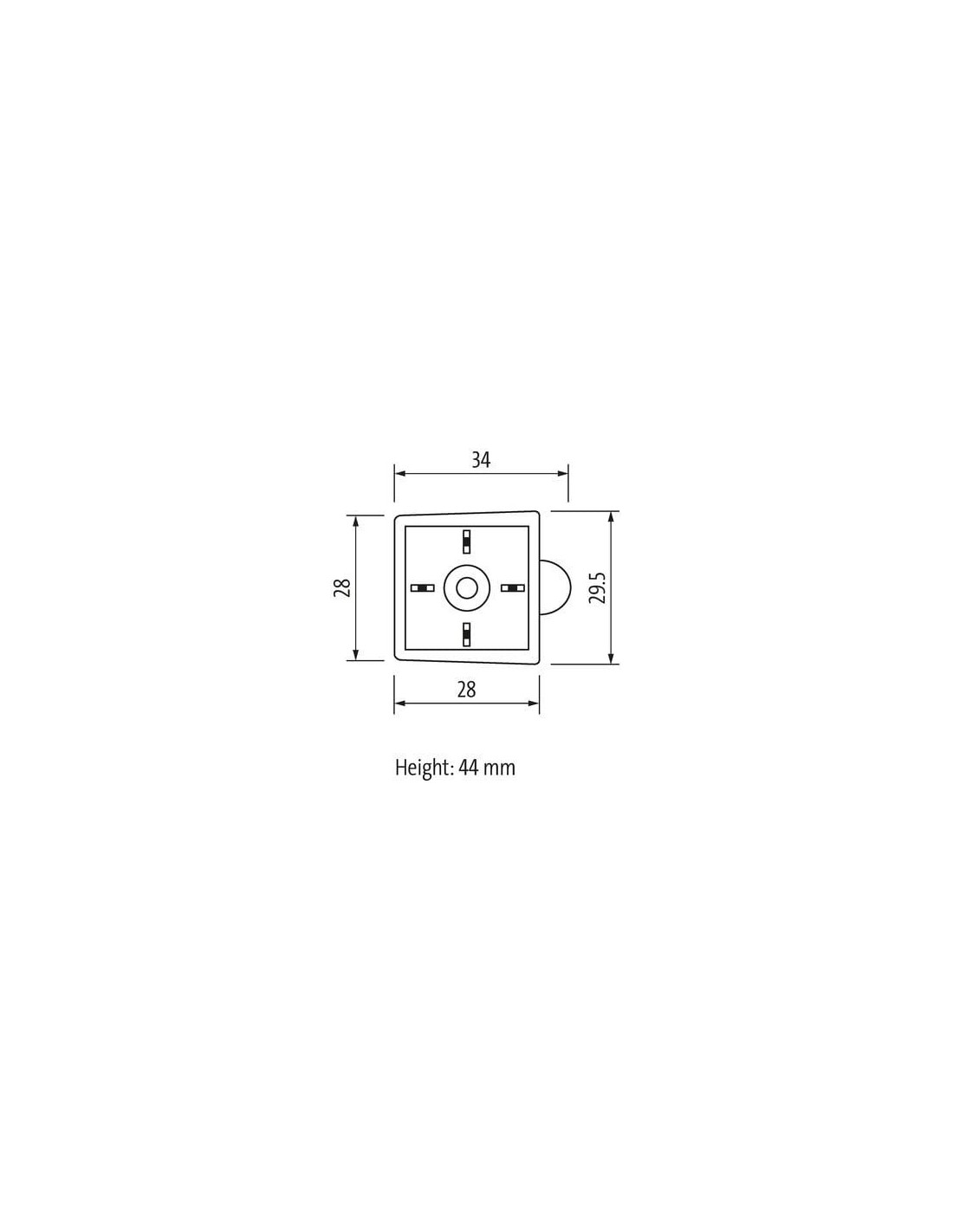

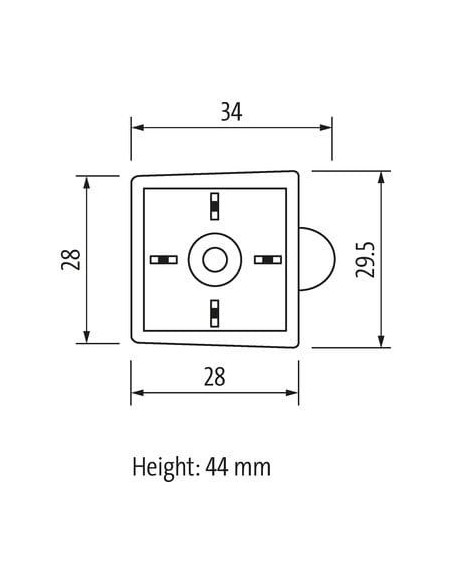

Typ A (18 mm)
24 V AC ±20% / DC ±25%
LED
Z-Diode
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PUR |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

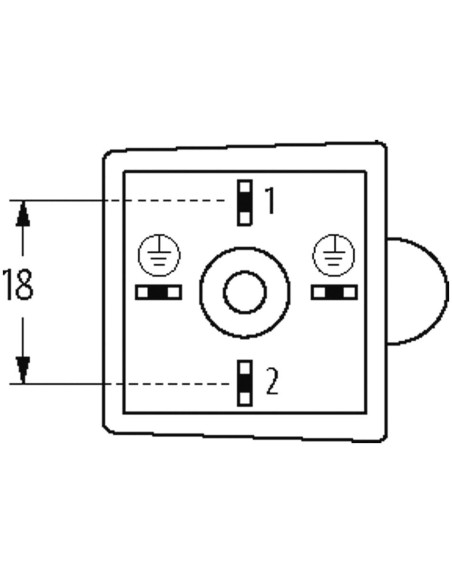

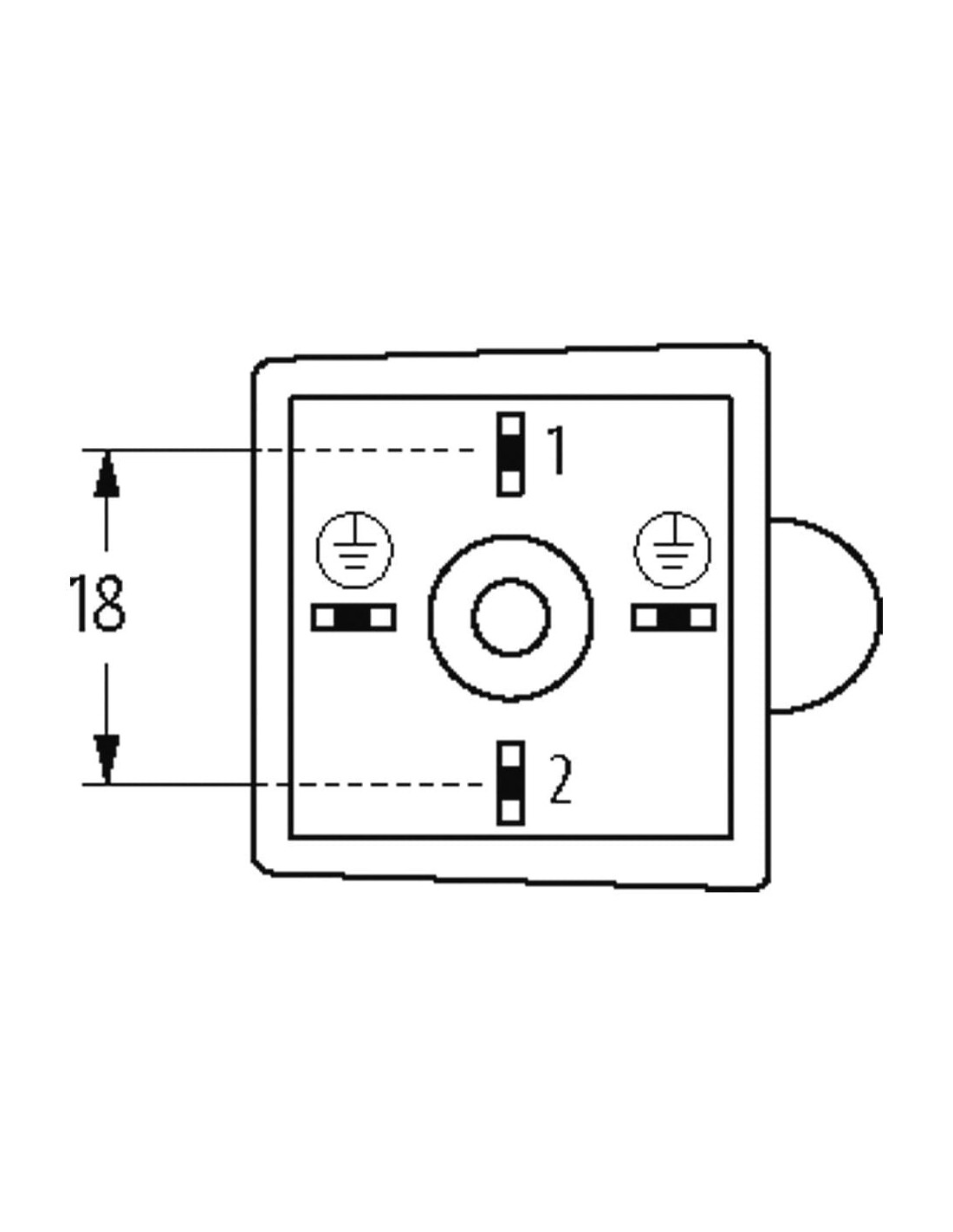

| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 626 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

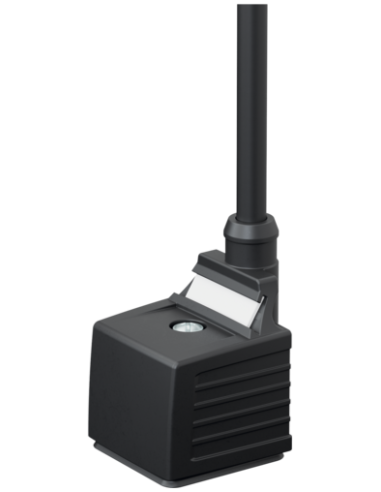

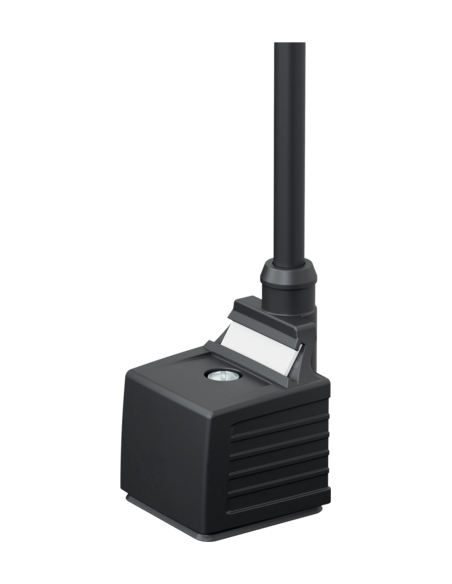

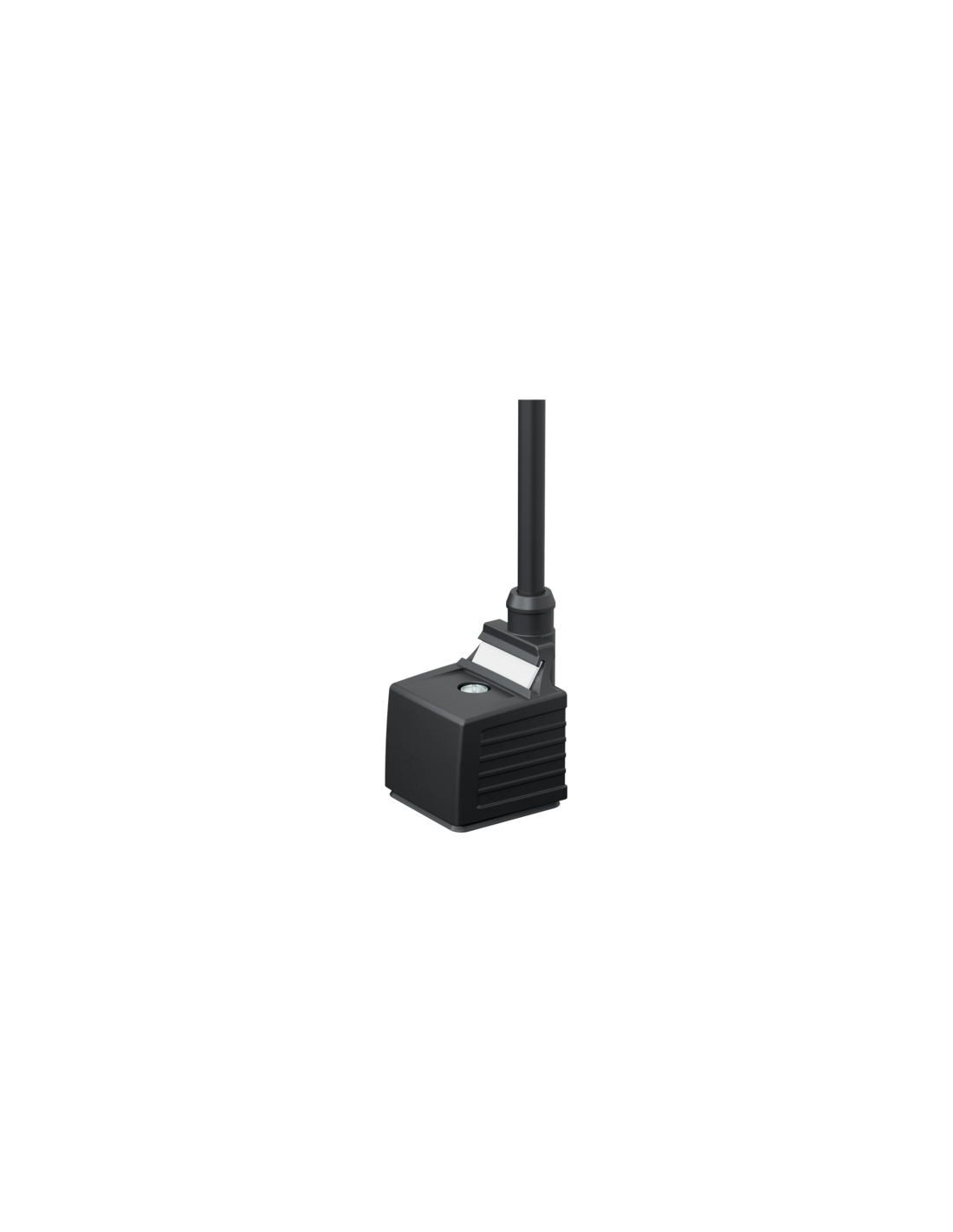

Złącze Przyłączeniowe MSUD Basic A-18mm – Solidność i Niezawodność dla Automatyki
MSUD Basic A-18mm to profesjonalne złącze przyłączeniowe, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Dzięki kompaktowym wymiarom (18 mm) oraz wysokiej klasie szczelności IP67, urządzenie doskonale sprawdza się w trudnych warunkach środowiskowych, m.in. w automatyce przemysłowej, maszynach produkcyjnych oraz systemach sterowania.
Charakterystyka produktu – Złącze MSUD Basic A-18mm
Złącze wyróżnia się wyjątkową trwałością oraz odpornością na czynniki zewnętrzne. Obudowa wykonana jest z wysokiej jakości tworzywa PUR, charakteryzującego się odpornością chemiczną oraz na działanie olejów przemysłowych. Stosowanie komponentów z galwanizowanymi powłokami oraz wykorzystanie stali gwarantuje długotrwałe, bezawaryjne użytkowanie w środowiskach narażonych na korozję i uszkodzenia mechaniczne.
- Montaż: możliwy przez włożenie i przykręcenie (gwint M3)
- Wskaźnik LED: dioda żółta umożliwia szybką diagnostykę stanu pracy
- Kompatybilność: dedykowane do typów instalacji wymagających niezawodnych połączeń kablowych
- Bezpieczna eksploatacja: wyposażone w dodatkowy obwód ochronny Z-Diode
Możliwości zastosowania złącza przyłączeniowego MSUD Basic A-18mm
Złącze MSUD Basic A-18mm z powodzeniem znajduje zastosowanie w instalacjach automatyki przemysłowej, liniach produkcyjnych oraz wszędzie tam, gdzie konieczne jest zapewnienie niezawodności połączeń elektrycznych i odporności na warunki środowiskowe. Produkt jest przystosowany do pracy w zakresie temperatur od -25°C do 85°C, co czyni go odpowiednim nawet do bardzo wymagających aplikacji technologicznych.
- Integracja w systemach robotyki
- Połączenia czujników i siłowników
- Przemysł spożywczy, maszynowy i motoryzacyjny
- Systemy transportu wewnętrznego
Zalety konstrukcyjne i bezpieczeństwo użytkowania
Złącze przyłączeniowe o długości kabla 15 m zapewnia elastyczność podczas instalacji oraz możliwość dopasowania do konkretnego środowiska pracy. Izolacja przewodów wykonana z PVC, a przewody typu skrętka miedziana gwarantują optymalne warunki dla przewodzenia prądu oraz bezpieczeństwo eksploatacji.
Stopień ochrony IP67 zapewnia odporność na wodę, kurz oraz pyły, co znacząco wydłuża żywotność i niezawodność instalacji. Konstrukcja umożliwia szybki montaż oraz łatwą integrację w istniejących systemach. Użytkownik otrzymuje komponent, który spełnia restrykcyjne wymagania pod względem odporności chemicznej, wytrzymałości mechanicznej oraz stabilności elektrycznej.
Podsumowanie – Kiedy warto wybrać MSUD Basic A-18mm?
MSUD Basic A-18mm to wybór dla wszystkich, którzy cenią niezawodność, bezpieczeństwo i trwałość połączeń przemysłowych. Złącze jest szczególnie rekomendowane tam, gdzie standardowe rozwiązania nie zdają egzaminu i wymagane jest spełnienie norm IP67, a także szeroki zakres odporności mechanicznej i chemicznej przewodów oraz osłon. Prosta i solidna budowa umożliwia szybki montaż, a wskaźniki LED ułatwiają codzienną eksploatację oraz serwisowanie.
