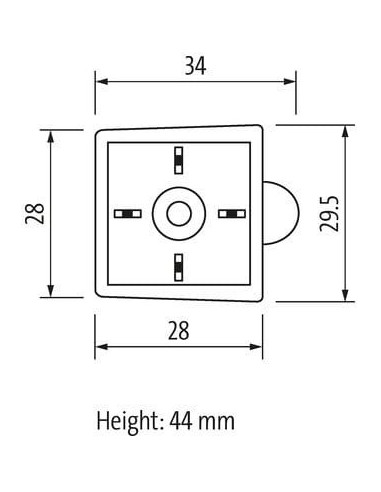

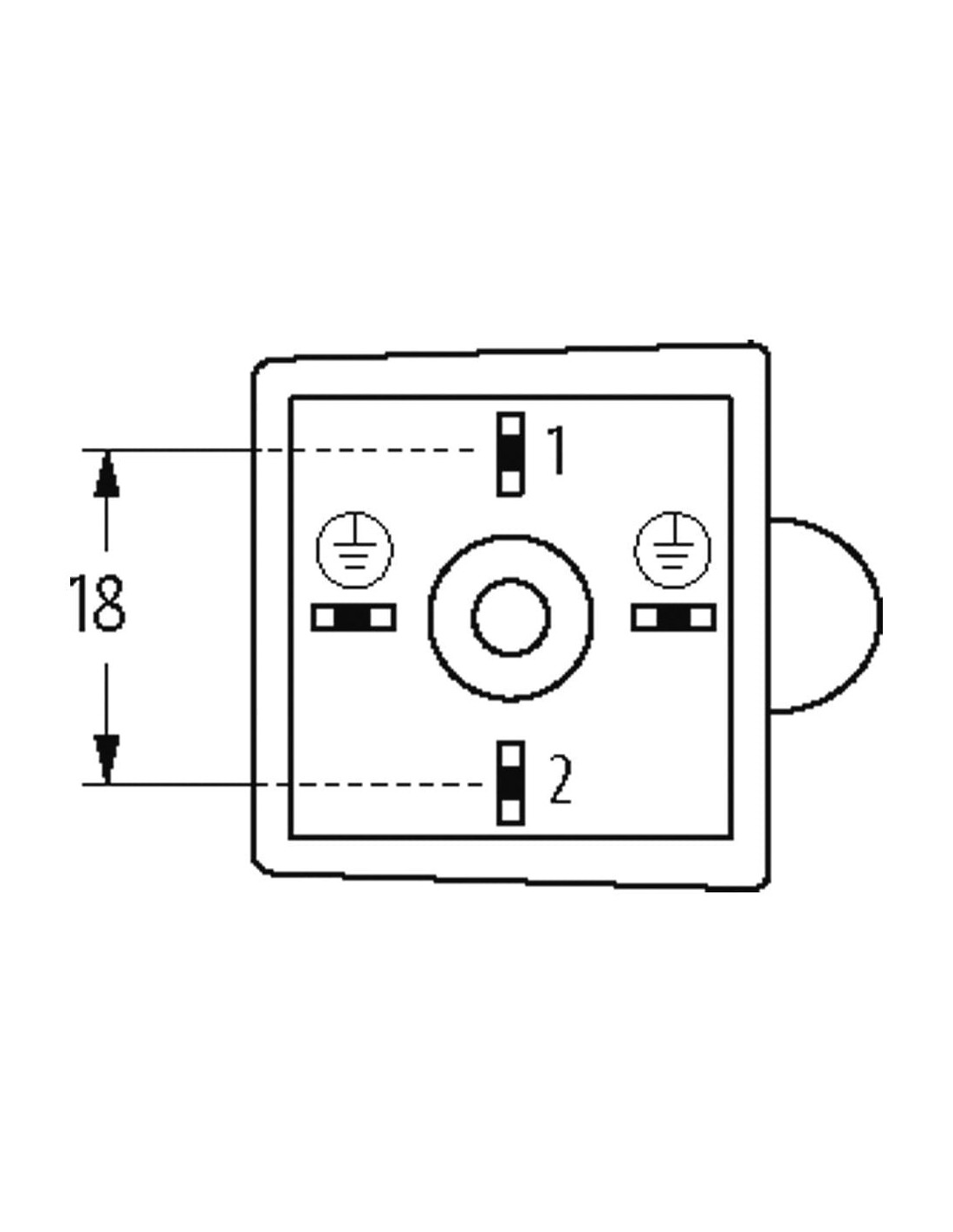

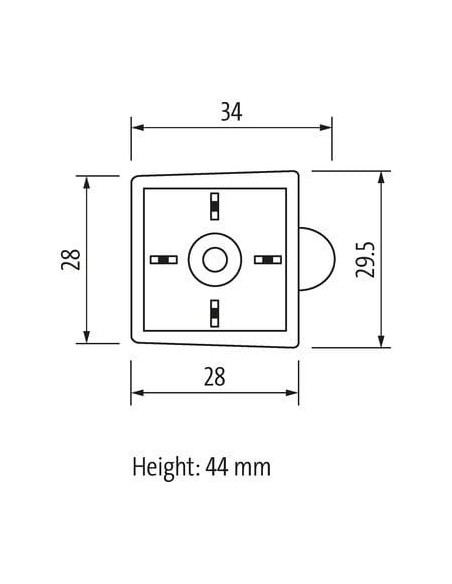

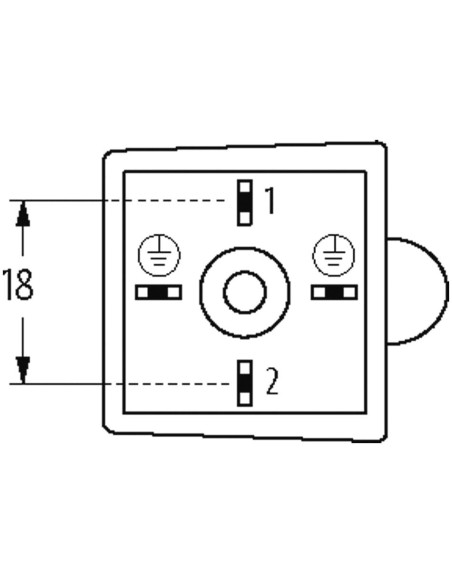

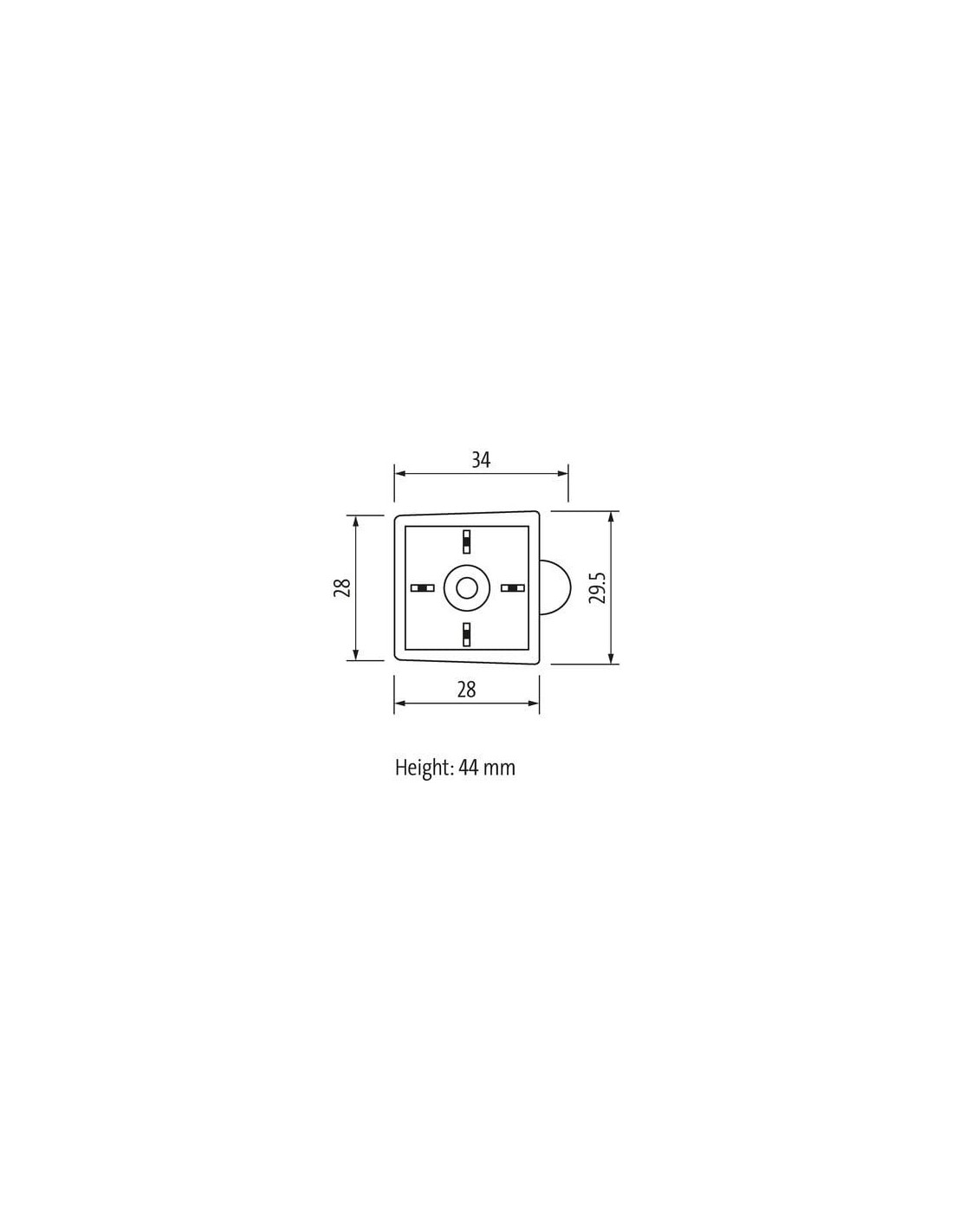

Typ A (18 mm)
24 V AC ±20% / DC ±25%
LED
Z-Diode
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PUR |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 626 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

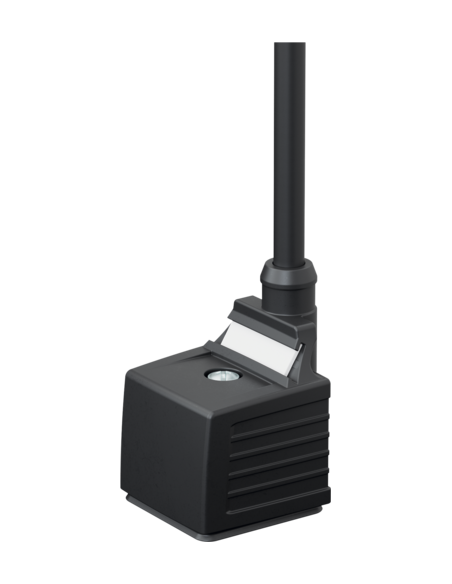

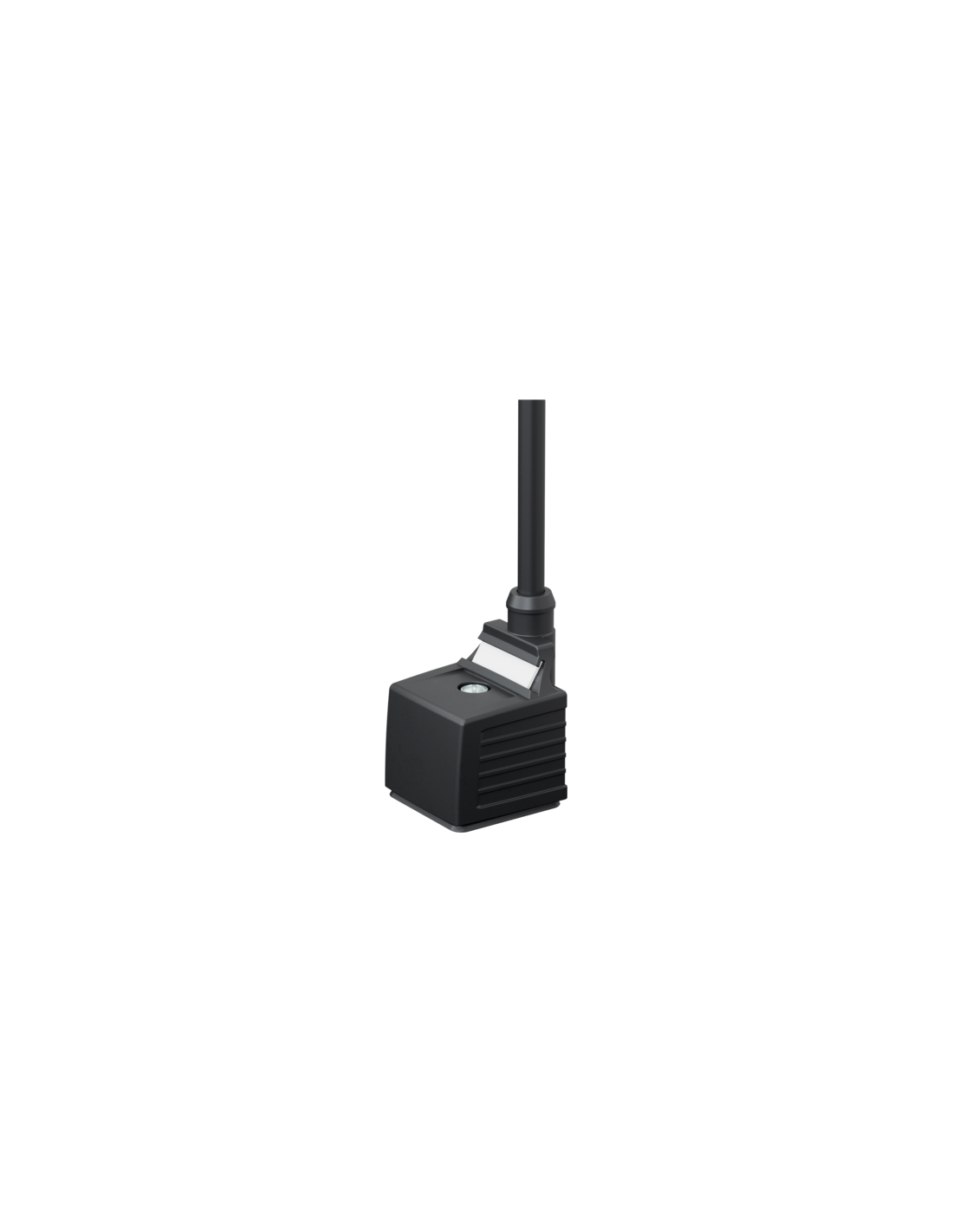

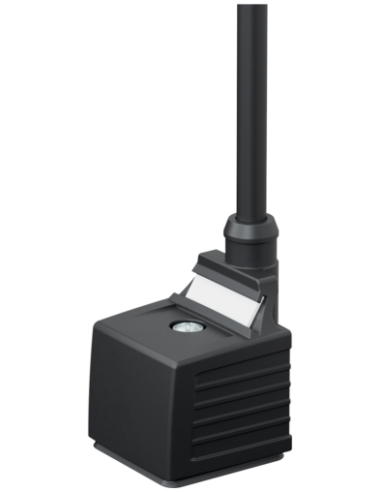

Złącze MSUD w podstawowym formacie A 18mm, długość 3m z materiału PUR – profesjonalne rozwiązanie do automatyki
MSUD w podstawowym formacie A 18mm to wysokiej jakości złącze przemysłowe, które zapewnia niezawodne połączenie elektryczne w wymagających warunkach aplikacji przemysłowych. Produkt o numerze katalogowym 7000-18029-6260300 posiada 3-metrowy kabel wykonany z wytrzymałego materiału PUR, co gwarantuje długą żywotność oraz wysoką odporność na czynniki chemiczne i oleje.
Najważniejsze cechy złącza elektromagnetycznego typu A 18mm
- Trwała obudowa: wykonana z tworzywa sztucznego odpornego na działanie chemikaliów i olejów, co umożliwia stosowanie złącza w trudnych warunkach przemysłowych.
- Stopień ochrony IP67: gwarantuje szczelność oraz ochronę przed pyłem i wodą przy prawidłowym montażu.
- Szeroki zakres napięć: obsługa napięcia roboczego od 19,2 V do 28,8 V AC oraz od 18 V do 30 V DC.
- Zintegrowana dioda LED sygnalizująca stan pracy (żółta).
- Ochrona elektryczna: dodatkowy obwód Z-Diode podnoszący bezpieczeństwo użytkowania.
- Stalowe elementy mocujące i śrubowe z ocynkowaną powłoką: odporne na korozję, gwarantujące niezawodność połączenia mechanicznego.
- Szybki montaż: możliwość instalacji poprzez włożenie i przykręcenie (gwint M3).
Typowe zastosowania przemysłowe – wszechstronność i niezawodność
Złącze MSUD A 18mm idealnie sprawdza się w systemach automatyki przemysłowej, maszynach produkcyjnych, liniach montażowych, systemach sterowania oraz wszędzie tam, gdzie wymagana jest szybka i pewna wymiana sygnałów i zasilania między urządzeniami. Znajduje zastosowanie m.in. przy podłączaniu elektrozaworów, czujników oraz elementów wykonawczych.
- Sektor przemysłowej automatyki
- Maszyny CNC i robotyka
- Systemy sterowania i bezpieczeństwa
- Linie montażowe i transportowe
Konstrukcja przewodu – wytrzymałość i odporność w każdych warunkach
Kabel 3-żyłowy w powłoce PUR zapewnia wysoką odporność na ścieranie, mechaniczne uszkodzenia oraz promieniowanie UV. Przewód jest wolny od ołowiu, kadmu, PCP i silikonu, co czyni go bezpiecznym nawet w środowiskach o wysokich wymaganiach dotyczących czystości i ekologii.
- Przewód o przekroju 0,75 mm²
- Twardość izolacji: 43 ± 5 Shore D (odporność na zginanie, trwałość powłoki)
- Zakres temperatur pracy przewodu: -30°C do +80°C (praca stała)
- Wytrzymałość na zginanie – do 2 milionów cykli w C-track
Bezpieczeństwo i niezawodność w zastosowaniach przemysłowych
Złącze elektromagnetyczne typu MSUD w formacie A 18mm spełnia wymagania dla stopnia ochrony IP67 oraz posiada certyfikat cURus, świadczący o zgodności z międzynarodowymi standardami bezpieczeństwa. Dodatkowe zabezpieczenia, takie jak ochrona przed przepięciami oraz zintegrowana kontrola połączenia, minimalizują ryzyko awarii w wymagających aplikacjach.
- Łatwość identyfikacji przewodów dzięki oznaczeniom oraz kolorystyce izolacji
- Wysoka obciążalność prądowa dla każdego przewodu – do 12 A
Wskazówki montażowe i użytkowe
Podczas instalacji zaleca się stosowanie odpowiednich środków zabezpieczających przed obciążeniami mechanicznymi, takich jak opaski kablowe. Należy zwrócić uwagę na dopuszczalne promienie gięcia kabla, aby nie narażać złącza i przewodu na uszkodzenia oraz utratę klasy szczelności IP67.
Wytrzymałe złącze MSUD A – podsumowanie korzyści
- Solidna konstrukcja i wysoka szczelność
- Bezpieczny, wytrzymały przewód PUR
- Kompatybilność ze standardowymi rozwiązaniami automatyki
- Wygodny montaż i pewność połączenia
- Odporność na chemikalia i oleje zgodnie z wymaganiami przemysłu
Złącze MSUD w podstawowym formacie A 18mm, długość 3m to sprawdzony wybór dla specjalistów poszukujących niezawodnych, przemysłowych rozwiązań o wysokiej wytrzymałości i szerokim spektrum zastosowań.
