Żeński kątowe
max. 230 V AC/DC
bez komponentów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Znamionowy pik napięciowy | 4 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 750 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 92 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Zawór Junior Timer z kablem 3 m – Złącze kątowe 7000-70301-7500300
Profesjonalny zawór Junior Timer z kablem o długości 3 metrów to rozwiązanie dedykowane wymagającym aplikacjom pneumatycznym, hydraulicznym oraz systemom automatyki przemysłowej. Oferuje wysoką niezawodność połączenia elektrycznego oraz odporność na trudne warunki otoczenia.
Trwała i odporna konstrukcja – Złączka Junior Timer
Korpus komponentu wykonany jest z wytrzymałego tworzywa sztucznego, charakteryzującego się doskonałą odpornością chemiczną oraz na oleje. Produkt sprawdzi się zarówno w standardowych obszarach, jak i w środowiskach, gdzie występują agresywne media (należy sprawdzić odporność materiałową pod kątem konkretnej aplikacji).
- Stopień ochrony IP65 – pełna odporność na pył i strumień wody
- Obudowa trudnopalna – spełnia rygorystyczne normy odporności na ogień
- Zakres temperatur pracy od -25°C do 85°C, przewód do -40°C w instalacjach stałych
Wysoka wydajność i bezpieczeństwo złącza elektrycznego
Wtyk kątowy Junior Timer zapewnia bezpieczne połączenie do 230 V AC/DC i maksymalny prąd roboczy na styk do 4 A. Przewód wyposażony jest w solidną izolację PVC/PUR, a jego odporność na przepięcia wynosi 4 kV.
- Dwupinowa konstrukcja: prosta i niezawodna instalacja
- Identyfikacja przewodów: brązowy (czarny) i niebieski (biały) – przejrzysty schemat podłączeń
- Wysokie parametry przewodu: przekrój 0,75 mm², 2 żyły skręcane, klasa 5
Zastosowanie i typowe obszary instalacji zaworu Junior Timer
Produkt przeznaczony jest do pracy w automatyce przemysłowej, motoryzacji, urządzeniach pneumatycznych, siłownikach oraz elektrozaworach w systemach sterowania. Typowe zastosowania obejmują:
- Podłączanie cewek elektrozaworów
- Automatyczne układy sterowania
- Aplikacje wymagające wysokiej odporności mechanicznej i chemicznej
- Sektor przemysłowy, rolniczy, maszynowy
Przewód PUR/PVC – Bezpieczeństwo i wytrzymałość
Przewód wykonany z odpornego na ścieranie i oleje materiału PUR, z wewnętrznym płaszczem PVC, zapewnia długą żywotność nawet w intensywnie eksploatowanych instalacjach. Przewód jest bezhalogenowy, bezołowiowy i wolny od FCKW, dzięki czemu spełnia wymogi ekologiczne oraz BHP.
- Odporność UV – zgodna z DIN EN ISO 4892-2 A
- Odporność na benzynę, płomień i chemikalia – parametry potwierdzone normami UL 1581, IEC 60332-2-2
Wymiary i łatwy montaż

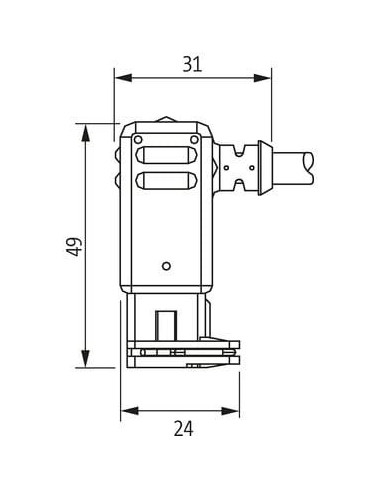

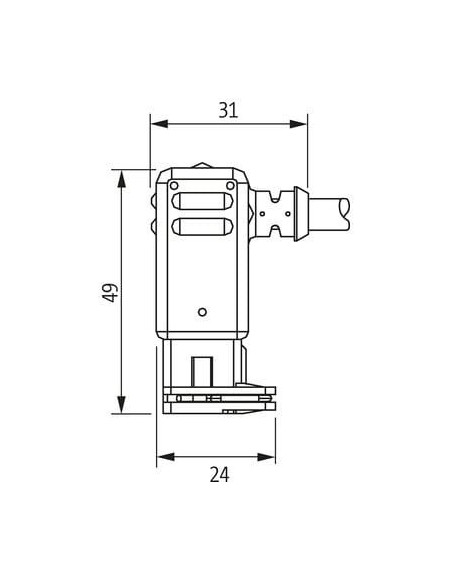

Kompaktowe wymiary złącza (24 x 31 x 49 mm) oraz możliwość łatwego zamocowania dzięki specjalnej konstrukcji przyłącza oraz mocowaniu śrubowemu. Wtyczka pozwala na wygodne poprowadzenie przewodu i solidne zabezpieczenie przed uszkodzeniami mechanicznymi.
Zawór Junior Timer z kablem 7000-70301-7500300 to sprawdzony wybór w zakresie przemysłowych rozwiązań dotyczących zasilania i sterowania, gwarantujący solidność, trwałość oraz odporność na czynniki zewnętrzne.
