Żeński proste
12...24 V AC/DC

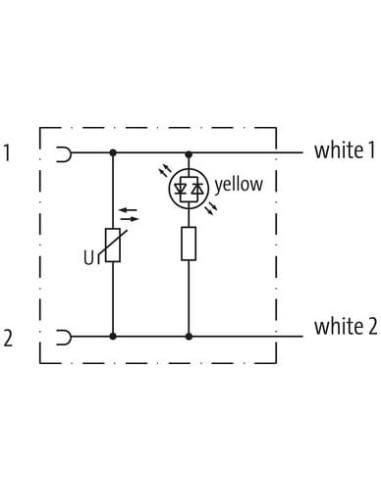

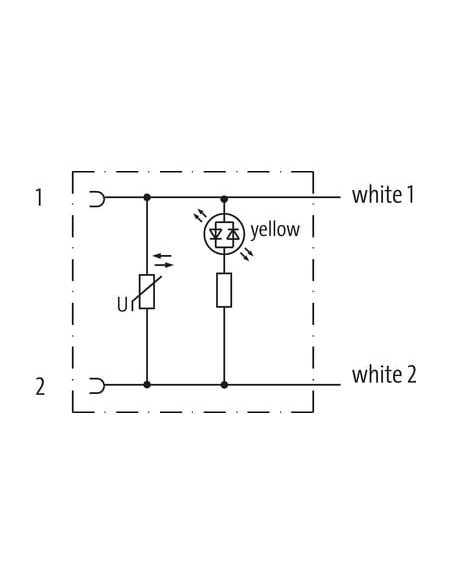

LED i VDR
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Długość cięcia (osłona) | 50 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 12 V |
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC min. | 12 V |
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 50 mm |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Dodatkowy obwód | Varistor |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały 1, biały 2 |
General data | Cable
| Identyfikacja przewodu | R21 |
| Printing color of wire insulation | czarny (biała izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Stranding | 2 wires twisted |
| Filler | tak |
| wire arrangement | biały 1, biały 2 |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | Radox EM 104 |
| Outer-diameter (jacket) | 4,75 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | Radox EI 303 |
| Amount wires | 2 |
| Outer diameter insulation | 1,62 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Printing color of wire insulation | czarny (biała izolacja) |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,23 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 1000 V |
| Max. rated voltage (conductor - ground) | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 120 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 3 x Outer diameter |
| Promień gięcia (w ruchu) | 4 x Outer diameter |
Zawór Junior Timer 0° LED+VDR na kabel 7080-70061-R211000 – profesjonalne rozwiązanie do instalacji przemysłowych
Zawór Junior Timer 0° LED+VDR na kabel o długości 10 m (kod: 7080-70061-R211000) to nowoczesny i bezpieczny element dedykowany do różnych aplikacji automatyki przemysłowej, systemów sterowania oraz instalacji maszynowych. Przystosowany do pracy w trudnych warunkach, gwarantuje niezawodność oraz długą żywotność w środowiskach wymagających solidnych i wytrzymałych złączy elektrotechnicznych.
Zawór Junior Timer – zalety techniczne i bezpieczeństwo użytkowania
Prosta, żeńska konstrukcja z kablem umożliwia szybkie i łatwe podłączanie oraz bezproblemową integrację z istniejącą infrastrukturą. Wyposażony w sygnalizator LED (żółty) oraz VDR (warystor), zapewnia natychmiastową diagnozę stanu pracy oraz skuteczną ochronę przed przepięciami, co przekłada się na zwiększone bezpieczeństwo eksploatacji urządzeń oraz ich elektroniki sterującej.
- Wytrzymała obudowa wykonana z wysokiej jakości tworzywa sztucznego o znakomitej odporności chemicznej i olejowej.
- Ognioodporność – materiał trudnopalny.
- Wysoka klasa ochrony elektrycznej – zastosowanie varistora oraz uszczelnienia zwiększa bezpieczeństwo urządzenia.
- Możliwość zastosowania w instalacjach AC i DC dzięki zakresowi napięć roboczych 12–24 V.
Przemysłowe zastosowania zaworu Junior Timer z LED i VDR
Zawór Junior Timer 0° LED+VDR najczęściej wykorzystywany jest w:
- Sterowaniu siłownikami elektrozaworowymi w przemyśle maszynowym.
- Automatyce procesowej oraz instalacjach wodno-kanalizacyjnych.
- Układach hydraulicznych i pneumatycznych.
- Zautomatyzowanych liniach produkcyjnych, gdzie wymagana jest szybka sygnalizacja statusu.
Dzięki zwartej budowie i odporności na agresywne media znajduje zastosowanie także w aplikacjach wymagających podwyższonej wytrzymałości oraz pewności działania w trudnych warunkach środowiskowych.
Budowa i ergonomia zaworu Junior Timer 0° LED+VDR
Produkt wyróżnia się kompaktowymi wymiarami (24 x 60 mm), łatwością montażu oraz wysokim poziomem odporności mechanicznej. Zastosowanie odpowiednich pierścieni kodujących oraz opaski zabezpieczającej umożliwia szybką identyfikację i gwarantuje stabilność połączenia. Konstrukcja przewodu (skrętka miedziana, ocynowana) oraz wysoka jakość izolacji (Radox) sprawiają, że Zawór Junior Timer 0° LED+VDR jest gotowy do pracy w temperaturach od -50°C do 120°C при instalacji stałej.
Podsumowanie – kluczowe korzyści Junior Timer 0° LED+VDR
- Prosta i szybka instalacja – rozwiązanie typu plug & play.
- Wizualna sygnalizacja LED ułatwiająca szybkie diagnozowanie.
- Ochrona przed przepięciami dzięki zastosowaniu varistora.
- Wysoka odporność chemiczna i termiczna, zapewniająca niezawodność nawet w wymagających aplikacjach.
- Możliwość indywidualizacji długości przewodu na zamówienie.
Zawór Junior Timer 0° LED+VDR na kabel 7080-70061-R211000 to praktyczne, bezpieczne i trwałe rozwiązanie do zastosowań przemysłowych, gwarantujące nieprzerwaną pracę urządzeń automatyki oraz komfort obsługi technicznej.
