MSUD
Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
PE względem odejścia kablowego (180°)
Uwaga: Mocowanie styków obracane do 180°!
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor zaworowy MSUD BI 11mm – profesjonalne rozwiązanie dla automatyki przemysłowej
Konektor zaworowy MSUD BI 11mm o kodzie 7000-11081-6161000 to specjalistyczny element przeznaczony do niezawodnego łączenia oraz zasilania elektrozaworów w różnorodnych aplikacjach automatyki przemysłowej. Dzięki kompaktowej budowie oraz wysokiemu stopniowi ochrony idealnie sprawdza się zarówno w warunkach przemysłowych, jak i w trudnych środowiskach pracy.
Główne zalety i funkcjonalności konektora zaworowego MSUD BI 11mm

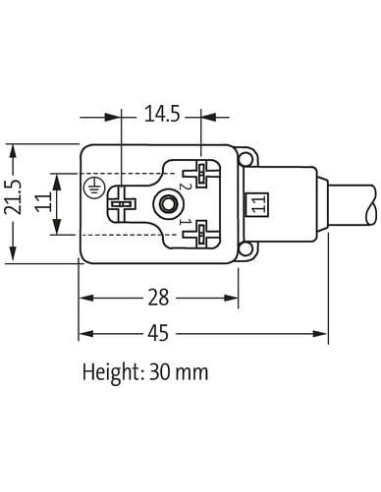

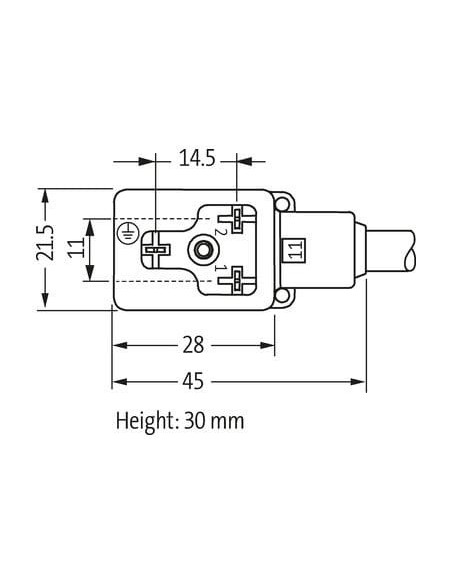

- Kompaktowa obudowa o wymiarach: 45 x 28 x 21,5 mm oraz wysokości 30 mm – ułatwia montaż w ograniczonych przestrzeniach.
- Wysoki stopień ochrony IP67 – zapewnia skuteczną ochronę przed pyłem i wilgocią, nawet podczas krótkotrwałego zanurzenia.
- Mocowanie styków obracane do 180° – pozwala na elastyczną instalację oraz dopasowanie do konkretnych aplikacji.
- Diody LED oraz obwody zabezpieczające – zwiększają żywotność urządzenia i ułatwiają diagnostykę pracy elektrozaworów.
- Przewód z 3 żyłami (czarny 1, czarny 2, zielono-żółty PE) – gwarantuje łatwą i bezpieczną instalację.
Typowe zastosowania konektora zaworowego MSUD BI
Produkt znajduje szerokie zastosowanie w:
- Systemach automatyki przemysłowej, szczególnie w aplikacjach związanych z sterowaniem siłownikami pneumatycznymi i hydraulicznymi.
- Budowie maszyn i linii produkcyjnych, gdzie wymagana jest niezawodność podłączeń zaworowych.
- Instalacjach wymagających wysokiego stopnia ochrony przed czynnikami zewnętrznymi, takimi jak pył, woda, oleje czy substancje chemiczne (zalecana weryfikacja odporności materiałów przy agresywnych mediach).
- Środowiskach, gdzie istotna jest szybka diagnostyka oraz łatwy montaż i demontaż konektorów.
Trwałość i niezawodność – odporność na trudne warunki
Obudowa wykonana z wysokiej klasy tworzywa PBT gwarantuje zwiększoną odporność chemiczną oraz wytrzymałość mechaniczną. Stalowe elementy z galwanizowaną powłoką zapewniają odporność na korozję, natomiast elastyczny przewód z osłoną i izolacją PVC pozwala na pracę w temperaturach od -30°C do 70°C (w przypadku stałej instalacji) oraz w warunkach ruchu od -5°C do 70°C.
Konektor zaworowy jest w pełni zgodny z wymogami norm bezpieczeństwa, a zastosowane materiały są bezpieczne dla środowiska – wolne od ołowiu, kadmu, FCKW oraz silikonu.
Bezpieczny i prosty montaż
- Gwint montażowy M3 oraz wszechstronny sposób instalacji – zarówno poprzez włożenie, jak i przykręcenie konektora.
- Przewód o długości 10 m umożliwia łatwe prowadzenie połączeń, nawet na większe odległości.
- Zaawansowane obwody ochronne – dioda, Z-Diode – chronią oraz eliminują zakłócenia w pracy elektrozaworów.
Prawidłowa instalacja wymaga uwzględnienia promieni gięcia przewodu (5x średnica przy instalacji stałej, 10x średnica przy instalacji ruchomej) dla zapewnienia pełnego poziomu szczelności IP67.
Podsumowanie – wszechstronne złącze zaworowe MSUD BI 11mm
Konektor zaworowy MSUD BI 11mm 7000-11081-6161000 to niezawodne rozwiązanie dla profesjonalistów, ceniących trwałość, uniwersalność i bezpieczeństwo połączeń elektrycznych w wymagających warunkach przemysłowych. Optymalne parametry techniczne, szeroki zakres zastosowań oraz wysoka jakość wykonania czynią go szczególnie polecanym wyborem do nowoczesnych systemów automatyki.
Polecamy także inne produkty z kategorii: Z niezakończoną końcówką przewodu »
