Xtreme - Outdoor
Żeński proste
max. 24 V DC
4-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 7 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | PUR |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 514 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,79 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 58 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |

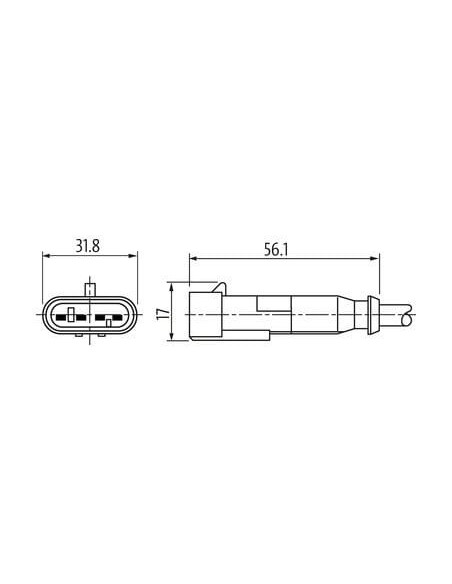

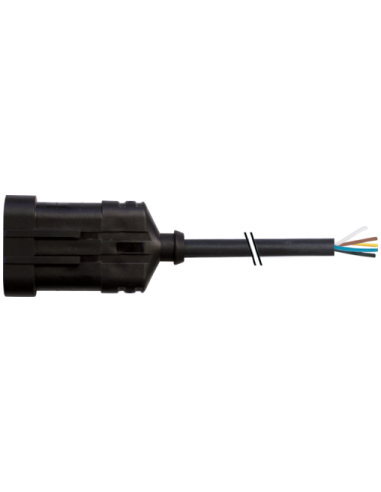

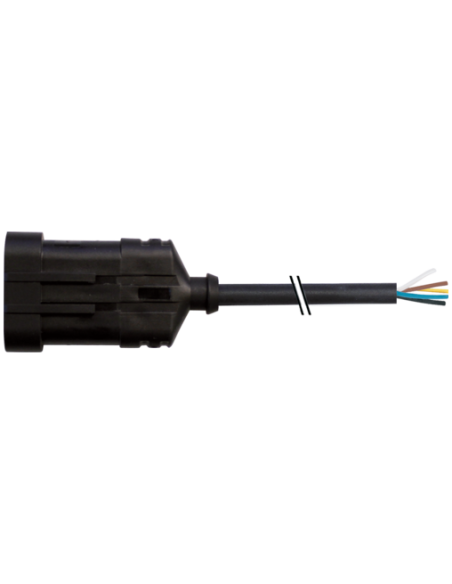

Złącze SuperSeal 4-pinowe do zastosowań przemysłowych i motoryzacyjnych
Złącze SuperSeal 4-pinowe o długości kabla 15 m to wysokiej klasy element połączeniowy, idealny do pracy w wymagających warunkach zewnętrznych oraz środowiskach narażonych na kontakt z chemikaliami, olejami i agresywnymi mediami. Złącze przeznaczone jest do niezawodnych połączeń elektrycznych w automatyce przemysłowej, motoryzacji, maszynach rolniczych, budowlanych oraz urządzeniach zasilających i sterujących.
Najważniejsze cechy i zalety złącza SuperSeal 7072-73461-5141500
- Wodoszczelność i pyłoszczelność – szczelność zgodna z IP67 zapewnia ochronę w wilgotnym i zapylonym otoczeniu, nawet przy krótkotrwałym zanurzeniu w wodzie.
- Przystosowanie do trudnych warunków zewnętrznych – materiał obudowy to wytrzymałe tworzywo sztuczne o wysokiej odporności chemicznej i na oleje. Uszczelnienie silikonowe gwarantuje szczelność całego połączenia.
- Bezpieczne połączenie i wygodny montaż – blokada zatrzaskowa zwiększa bezpieczeństwo i zapobiega przypadkowemu rozłączeniu.
- 4-pinowa konfiguracja – pozwala na przesył sygnałów i zasilania w wymagających, wielokanałowych zastosowaniach.
- Długi przewód – kabel o długości 15 m ułatwia instalację w trudnych lokalizacjach.
- Odporność na temperatury – zakres pracy od -40°C do +125°C pozwala na stosowanie w różnych warunkach klimatycznych.
- Oznaczenia przewodów: brązowy, biały, niebieski, czarny – ułatwiają poprawny montaż i diagnostykę.
- Trwała i elastyczna izolacja – zastosowanie materiałów PUR (płaszcz) i PP (izolacja przewodu) zapewnia odporność na promieniowanie UV, ścieranie, oleje, benzynę i płomienie według norm UL 1581, IEC 60332-2-2.
Typowe zastosowania złącza SuperSeal 4-pinowego
Złącze SuperSeal 4-pinowe doskonale sprawdza się w:
- Instalacjach w maszynach przemysłowych i automatyce
- Układach elektrycznych pojazdów samochodowych, maszyn rolniczych i budowlanych
- Połączeniach czujników i siłowników
- Systemach sterujących w trudnych warunkach środowiskowych
- Aplikacjach związanych z zasilaniem i monitoringiem
Wytrzymałość i jakość wykonania
Złącze wyposażone jest w styki pokryte cyną, wykonane ze stopu miedzi, co gwarantuje wysoką przewodność elektryczną oraz zabezpieczenie przed korozją. Prąd roboczy na styk wynosi do 7 A (maksymalne napięcie 24 V DC). Kabel typu skrętka klasa 6, z przewodami o przekroju 0,75 mm², zapewnia wytrzymałość mechaniczną i dużą odporność na uszkodzenia. Dodatkowo, dwumilionowa liczba cykli zginania pozwala na intensywną eksploatację w ruchomych instalacjach.

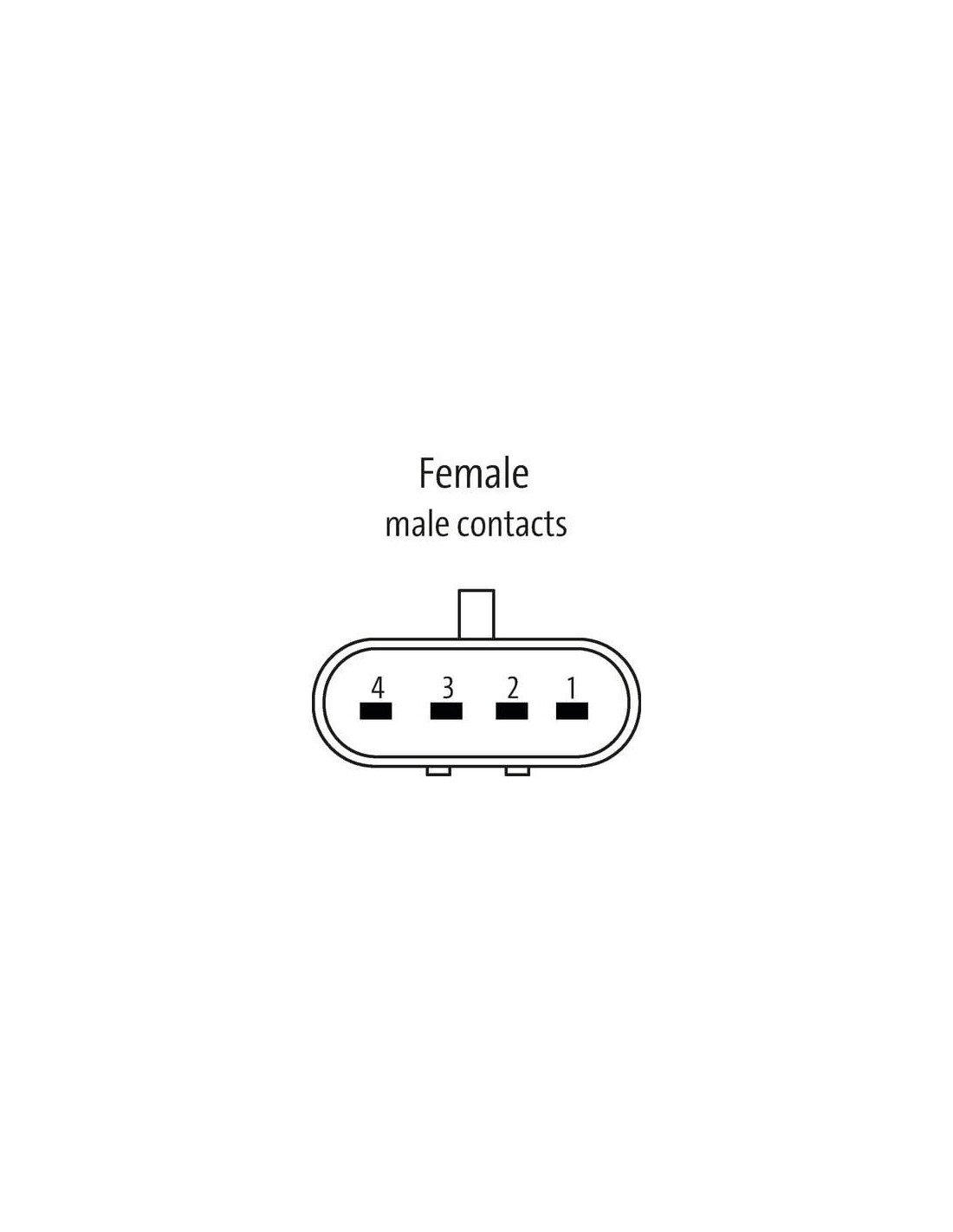

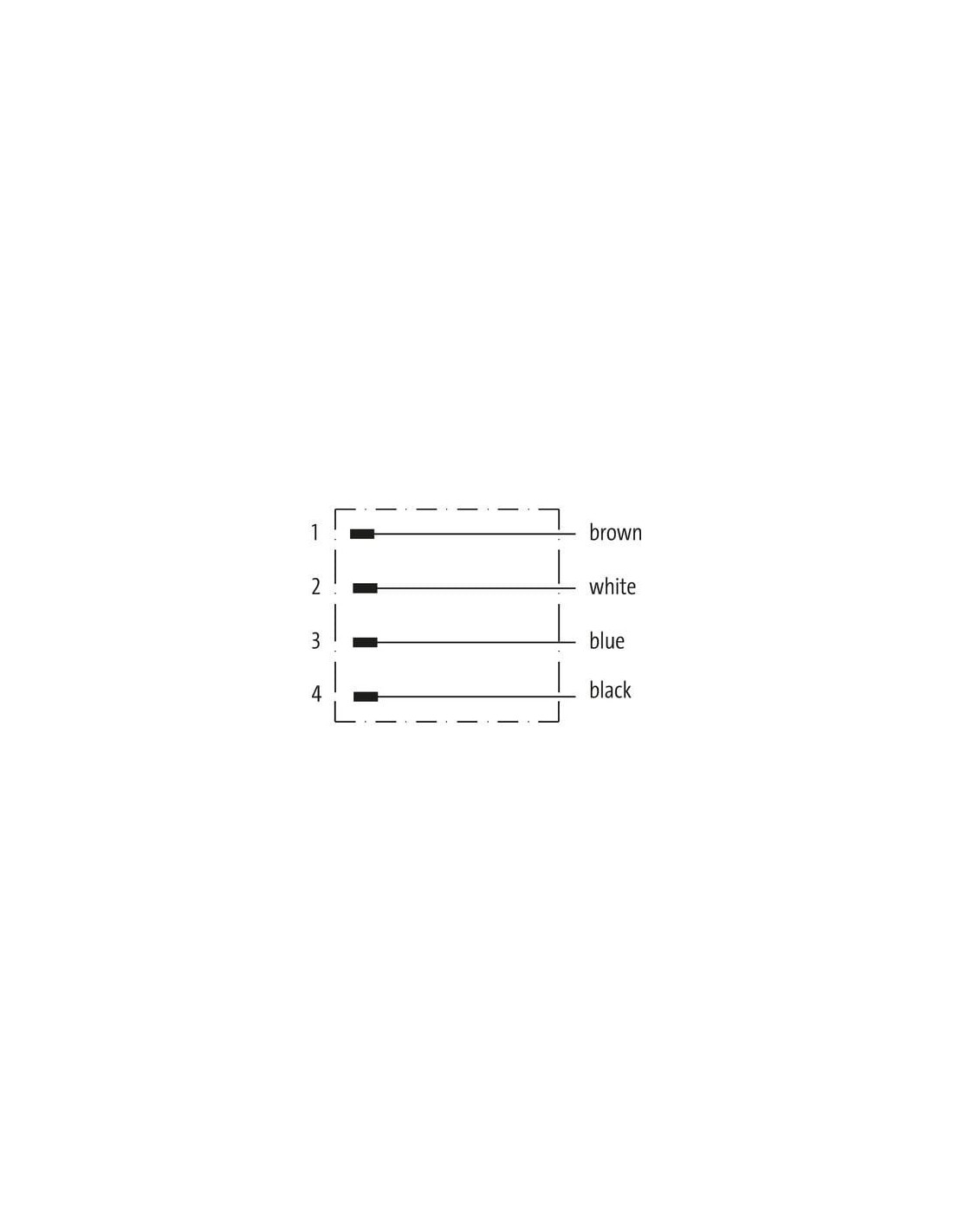

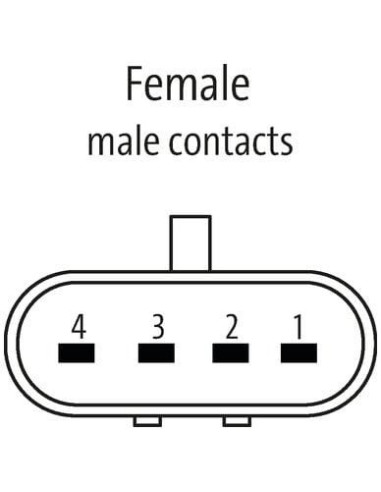

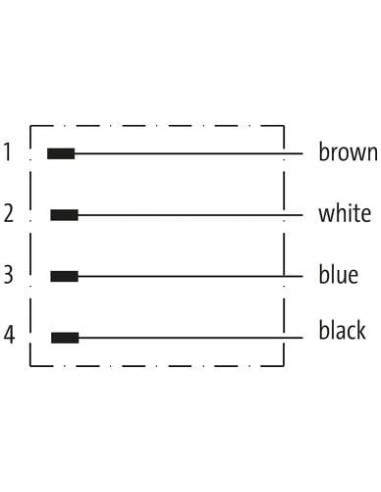

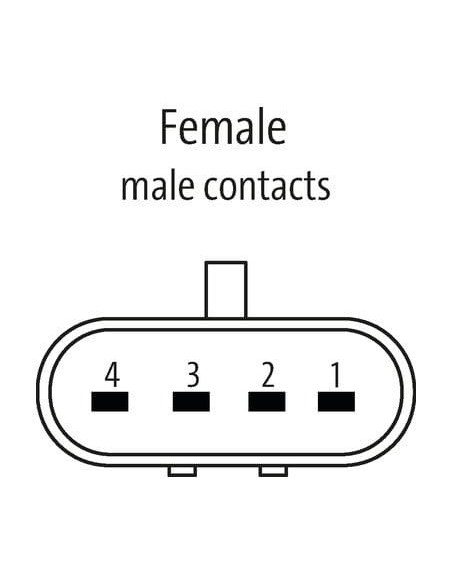

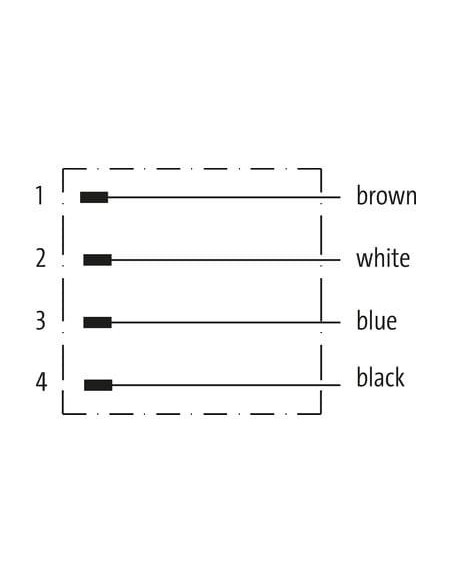

Schemat połączeń i montaż
Podłączenie złącza SuperSeal odbywa się zgodnie z czytelnym schematem oznaczeń pinów oraz kolorów przewodów. Konstrukcja umożliwia podłączenie do standardowych peszli o średnicy wewnętrznej 11 mm, zapewniając estetyczną i bezpieczną organizację instalacji.
Podsumowanie funkcjonalności złącza SuperSeal 7072-73461-5141500
Profesjonalne złącze SuperSeal 4-pinowe jest uniwersalnym i niezawodnym rozwiązaniem dla wymagających aplikacji. Idealnie nadaje się tam, gdzie liczy się szczelność, odporność na czynniki zewnętrzne, wytrzymałość mechaniczna oraz łatwość łączenia przewodów w różnych warunkach.
