Żeński kątowe
max. 230 V AC/DC
bez komponentów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Znamionowy pik napięciowy | 4 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 750 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 92 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Zawór zaworowy kątowy 90° JUNIOR 7000-70301-7500100 – specjalistyczny konektor do zaworów elektromagnetycznych
Zawór zaworowy typu Junior to wytrzymałe i niezawodne rozwiązanie dedykowane aplikacjom przemysłowym, w których wymagane jest wydajne i bezpieczne podłączenie cewki elektrozaworu. Urządzenie sprawdza się wszędzie tam, gdzie istotna jest trwałość, odporność na warunki zewnętrzne, bezpieczeństwo użytkowania oraz zachowanie wysokiej klasy szczelności. Produkt został wyposażony w żeńskie złącze kątowe 90°, co umożliwia wygodny montaż w miejscach o ograniczonej przestrzeni.
Kluczowe zalety – konektor do cewek zaworowych z kablem 1 m
- Wysoka odporność chemiczna i mechaniczna – Solidna obudowa wykonana z tworzywa sztucznego klasy przemysłowej zapewnia ochronę przed działaniem agresywnych mediów, olejów i większości chemikaliów.
- Klasa szczelności IP65 – Konstrukcja spełnia wymogi normy EN IEC 60529, gwarantując ochronę przed wnikaniem pyłu oraz strumieniami wody pod zwiększonym ciśnieniem, co umożliwia eksploatację w trudnych warunkach środowiskowych.
- Bezpieczeństwo użytkowania – Podwyższona odporność na przepięcia (do 4 kV) oraz trudnopalne materiały użyte do budowy złącza zwiększają bezpieczeństwo pracy urządzenia.
- Elastyczność zastosowania – Przewód o długości 1 metra w standardzie oraz dostępność innych długości na zamówienie pozwalają dopasować produkt do różnorodnych aplikacji.
- Wysokie parametry elektryczne – Maksymalne napięcie pracy wynosi 230 V AC/DC, a prąd do 4 A umożliwiają sterowanie szeroką gamą zaworów i elementów automatyki przemysłowej.
- Łatwy montaż – Przejrzysta konstrukcja i złącze o standardowym rozstawie pinów pozwalają na szybkie podłączenie i serwisowanie.
Typowe zastosowania zaworu zaworowego Junior 90°
Produkt z powodzeniem znajduje zastosowanie w:
- Automatyce przemysłowej – do podłączania cewek zaworów pneumatycznych i hydraulicznych w liniach produkcyjnych i maszynach.
- Instalacjach wodnych, gazowych i olejowych – wszędzie, gdzie wymagana jest szczelność oraz odporność na czynniki agresywne.
- Systemach HVAC – do sterowania zaworami elektromagnetycznymi w urządzeniach klimatyzacyjnych i grzewczych.
- Przemyśle spożywczym, chemicznym oraz farmaceutycznym – tam, gdzie stosowane są środki o podwyższonej agresywności chemicznej.
- Zastosowaniach mobilnych – w maszynach rolniczych i budowlanych, pracujących w trudnych, zapylonych warunkach.

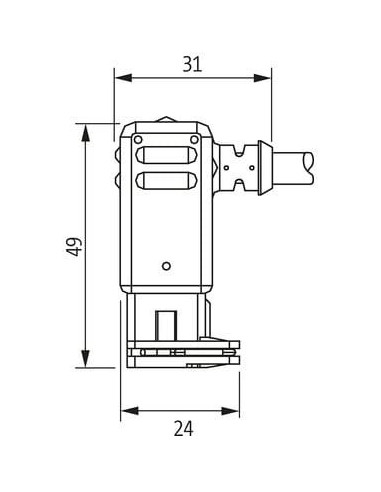

Szczegóły konstrukcji – budowa i materiały
Obudowa zaworu wykonana jest z wytrzymałego tworzywa sztucznego w kolorze czarnym, charakteryzującego się trudnopalnością i bardzo dobrą odpornością na oddziaływanie olejów oraz chemikaliów. Elementy przewodzące to goła skrętka miedziana klasy 5, natomiast powłoka zewnętrzna przewodu to solidny PUR, zwiększający elastyczność oraz żywotność podczas pracy w ruchu.

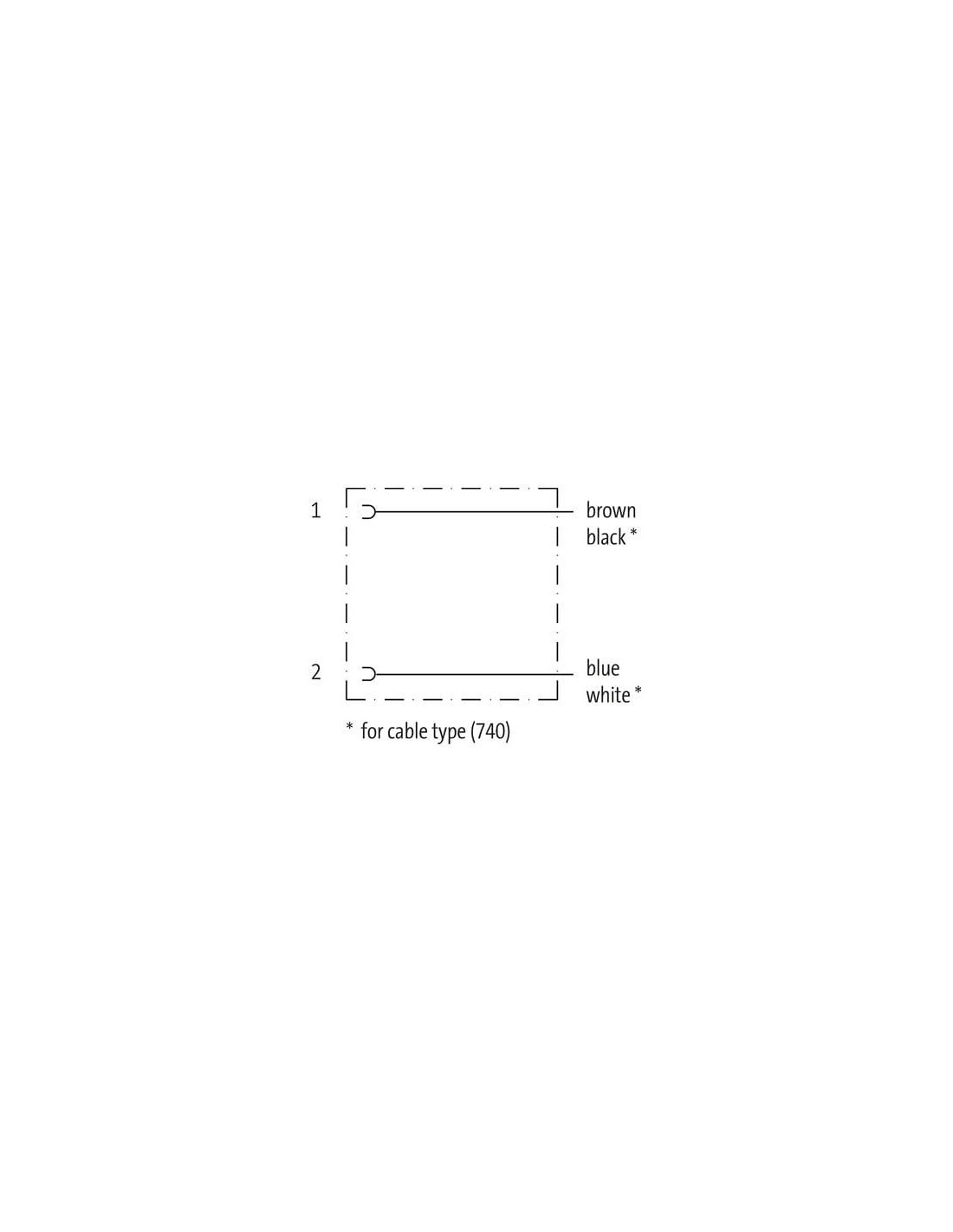

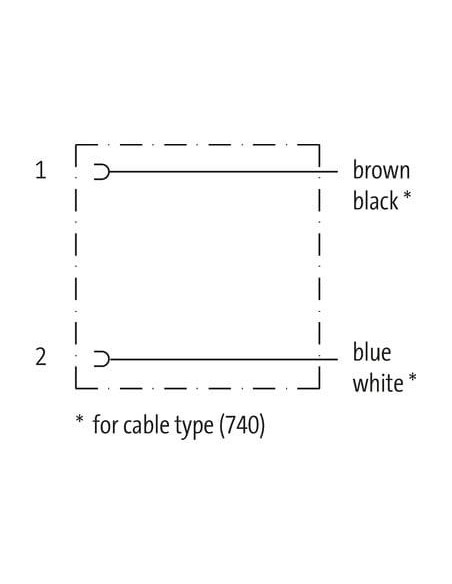

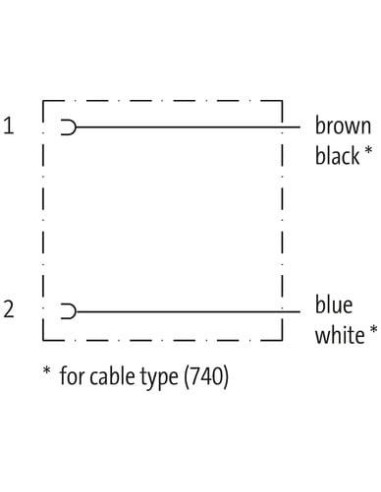

Oznaczenie pinów zaworu umożliwia łatwą identyfikację poszczególnych przewodów – często stosowane kolory to brązowy i niebieski, które jasno odróżniają się na schematach połączeń.
Parametry pracy i warunki środowiskowe
Zawór zaworowy 7000-70301-7500100 sprawdza się zarówno w środowiskach o niskich, jak i wysokich temperaturach – zakres roboczy wynosi od -25°C do 85°C dla komponentu złącza, do -40°C (przewód przy montażu stałym). Konstrukcja zapewnia ochronę mechaniczną przewodu z zastosowaniem opasek oraz minimalny promień gięcia wynoszący 15-krotność średnicy zewnętrznej przewodu.
Zawór zaworowy Junior 7000-70301-7500100 – uniwersalne i profesjonalne rozwiązanie dla automatyki
Dzięki swojej konstrukcji zawór zaworowy Junior z czasem 90° jest uniwersalnym elementem, który umożliwia bezpieczne i trwałe połączenie cewki zaworu z instalacją sterującą w szeroko pojętej automatyce przemysłowej, systemach wodno-kanalizacyjnych oraz instalacjach technologicznych. Sprawdzi się wszędzie tam, gdzie priorytetem jest niezawodność, bezpieczeństwo i długa żywotność połączenia elektrycznego.
