MSUD
Typ A (18 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
PE zmostkowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 026 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | żółty |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

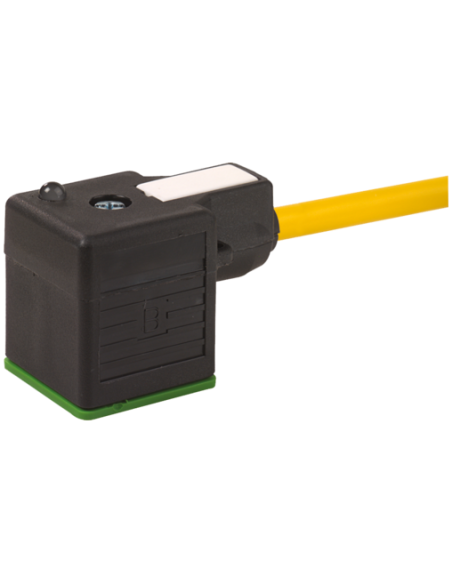

Konektor zaworowy MSUD typ A 18 mm 7000-18021-0260300 – Złącze do zaworów o wysokiej odporności i niezawodności
Konektor zaworowy MSUD typ A 18 mm (kod produktu: 7000-18021-0260300) to wysoce specjalistyczne złącze, stworzone z myślą o bezpiecznym podłączaniu elektrozaworów w automatyce przemysłowej oraz systemach hydraulicznych i pneumatycznych. Produkt ten doskonale sprawdza się w środowiskach, gdzie wymagana jest długa żywotność, niezawodność oraz odporność na czynniki chemiczne i mechaniczne.
Zastosowanie konektora zaworowego MSUD typ A 18 mm
Typowe zastosowanie konektora obejmuje m.in.:
- automatykę przemysłową,
- systemy sterowania zaworami elektromagnetycznymi,
- maszyny produkcyjne i linie montażowe,
- infrastrukturę wodno-kanalizacyjną,
- aplikacje hydrauliczne i pneumatyczne.
Najważniejsze cechy produktu
- Kompaktowe wymiary: 27 x 27 mm, wysokość 30 mm, rozstaw pinów 18 mm (typ A).
- Wysoka klasa szczelności IP67: gwarancja ochrony przed pyłem i wodą, idealne rozwiązanie do pracy w trudnych warunkach przemysłowych.
- Diody LED: wskaźnik stanu (żółta dioda) umożliwia łatwą diagnostykę pracy zaworu.
- Obwód zabezpieczający: wbudowana dioda Zenera oraz dodatkowe układy zabezpieczające zapobiegają przepięciom i uszkodzeniu cewki zaworu.
- PE zmostkowany: zwiększa bezpieczeństwo eksploatacji urządzenia.
- Przewód z wysokiej jakości PUR o długości 3 m: odporny na ścieranie, oleje oraz częste zginanie (aż do 2 mln cykli ruchu!), zapewnia pełną elastyczność przy instalacji.
- Szybki montaż: możliwe przykręcenie przy pomocy śrub M3, trwałe i pewne połączenie z zaworem.
Odporność i wytrzymałość konektora zaworowego MSUD typ A
Obudowa konektora wykonana została z wysokiej jakości PBT – materiału odpornego na działanie olejów oraz agresywnych substancji chemicznych. Powłoki galwanizowane zapewniają dodatkową ochronę elementów metalowych przed korozją i uszkodzeniami mechanicznymi. Uszczelka z PUR oraz wewnętrzny płaszcz z PVC gwarantują szczelność oraz długotrwałe użytkowanie w zmiennych warunkach środowiska przemysłowego.
Temperatura pracy wynosi od -25°C do 85°C, co pozwala na wszechstronne zastosowanie, zarówno w pomieszczeniach, jak i na zewnątrz.
Bezpieczeństwo i zgodność z normami
Konektor spełnia wymagania norm EN IEC 60529 (stopień ochrony IP67) oraz posiada certyfikaty takie jak cURus, co potwierdza wysokie standardy bezpieczeństwa elektrycznego i jakości wykonania. Odpowiednie podłączenie przewodów (czarny 1, czarny 2, zielono-żółty – PE) gwarantuje bezproblemową integrację z większością elektrozaworów dostępnych na rynku.
Zalety wykorzystania w instalacji przemysłowej
- Łatwa i szybka integracja z zaworami typu A
- Trwała i odporna na uszkodzenia mechaniczne konstrukcja
- Możliwość pracy w szerokim zakresie temperatur
- Wysoka elastyczność i żywotność przewodu
- Bezpieczeństwo użytkowania dzięki zabezpieczeniom elektronicznym
MSUD typ A 18 mm to konektor zaworowy spełniający wymagania nowoczesnej automatyki i przemysłu, stanowiący niezawodne rozwiązanie dla licznych aplikacji instalacyjnych i serwisowych.
